Комбинированное почвообрабатывающее орудие

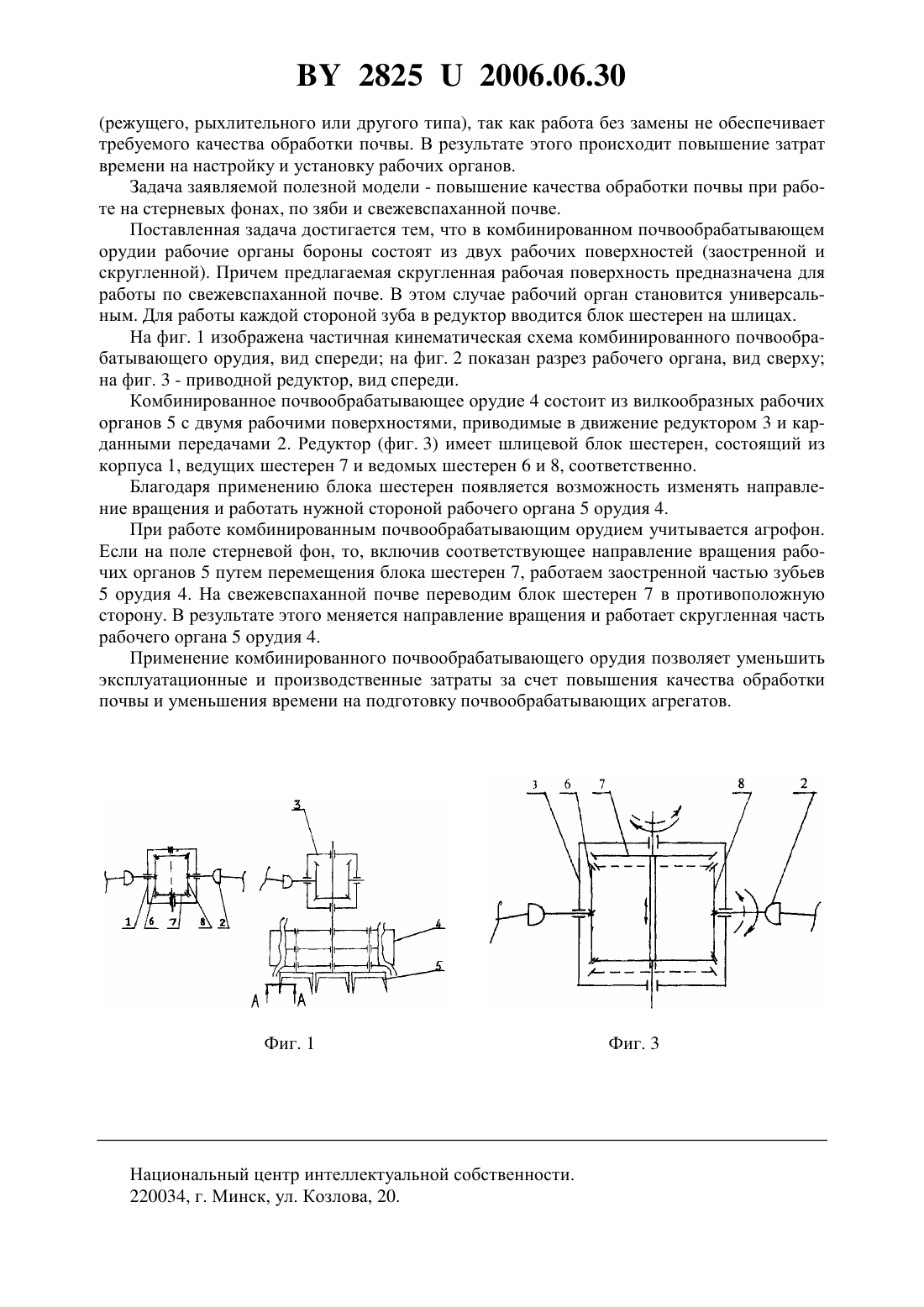

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Добышев Анатолий Семенович Зубиков Федор ФедоровичЦыганов Александр РиммовичШуринов Валентин АлексеевичРехлицкий Олег ВалентиновичДюжев Андрей АнисимовичКравченко Виталий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Комбинированное почвообрабатывающее орудие, отличающееся тем, что установлены рабочие органы, состоящие из двух рабочих поверхностей - заостренной и тупой, работающие в зависимости от условий, при реверсировании приводного редуктора. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим с ротационными рабочими органами для предпосевной обработки почвы. Известно почвообрабатывающее орудие с вертикальными ротационными рабочими органами 1, которое наиболее близко по техническому решению к предлагаемому орудию и принято в качестве прототипа, оно также состоит из общего приводного редуктора,активных зубьев и катка, работающих по всей ширине захвата. Недостатком известного орудия является то, что режущие рабочие органы в виде вилки предназначены только для работы на стерневых агрофонах или на вспаханной почве, что требуют при изменении условий работы устанавливать разные типы зубьев(режущего, рыхлительного или другого типа), так как работа без замены не обеспечивает требуемого качества обработки почвы. В результате этого происходит повышение затрат времени на настройку и установку рабочих органов. Задача заявляемой полезной модели - повышение качества обработки почвы при работе на стерневых фонах, по зяби и свежевспаханной почве. Поставленная задача достигается тем, что в комбинированном почвообрабатывающем орудии рабочие органы бороны состоят из двух рабочих поверхностей (заостренной и скругленной). Причем предлагаемая скругленная рабочая поверхность предназначена для работы по свежевспаханной почве. В этом случае рабочий орган становится универсальным. Для работы каждой стороной зуба в редуктор вводится блок шестерен на шлицах. На фиг. 1 изображена частичная кинематическая схема комбинированного почвообрабатывающего орудия, вид спереди на фиг. 2 показан разрез рабочего органа, вид сверху на фиг. 3 - приводной редуктор, вид спереди. Комбинированное почвообрабатывающее орудие 4 состоит из вилкообразных рабочих органов 5 с двумя рабочими поверхностями, приводимые в движение редуктором 3 и карданными передачами 2. Редуктор (фиг. 3) имеет шлицевой блок шестерен, состоящий из корпуса 1, ведущих шестерен 7 и ведомых шестерен 6 и 8, соответственно. Благодаря применению блока шестерен появляется возможность изменять направление вращения и работать нужной стороной рабочего органа 5 орудия 4. При работе комбинированным почвообрабатывающим орудием учитывается агрофон. Если на поле стерневой фон, то, включив соответствующее направление вращения рабочих органов 5 путем перемещения блока шестерен 7, работаем заостренной частью зубьев 5 орудия 4. На свежевспаханной почве переводим блок шестерен 7 в противоположную сторону. В результате этого меняется направление вращения и работает скругленная часть рабочего органа 5 орудия 4. Применение комбинированного почвообрабатывающего орудия позволяет уменьшить эксплуатационные и производственные затраты за счет повышения качества обработки почвы и уменьшения времени на подготовку почвообрабатывающих агрегатов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
