Аппарат для выделения парафина из нефтяного гача

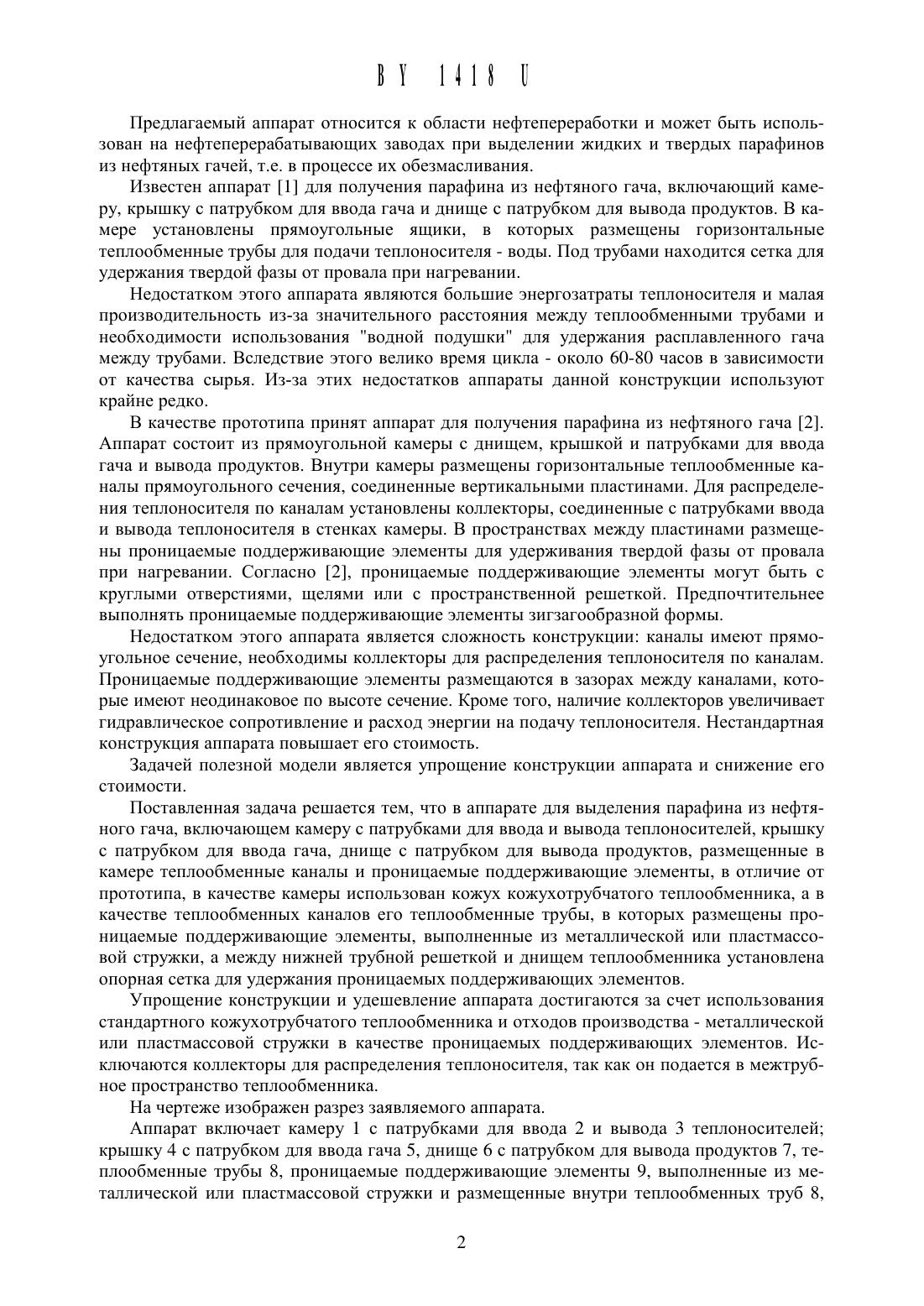

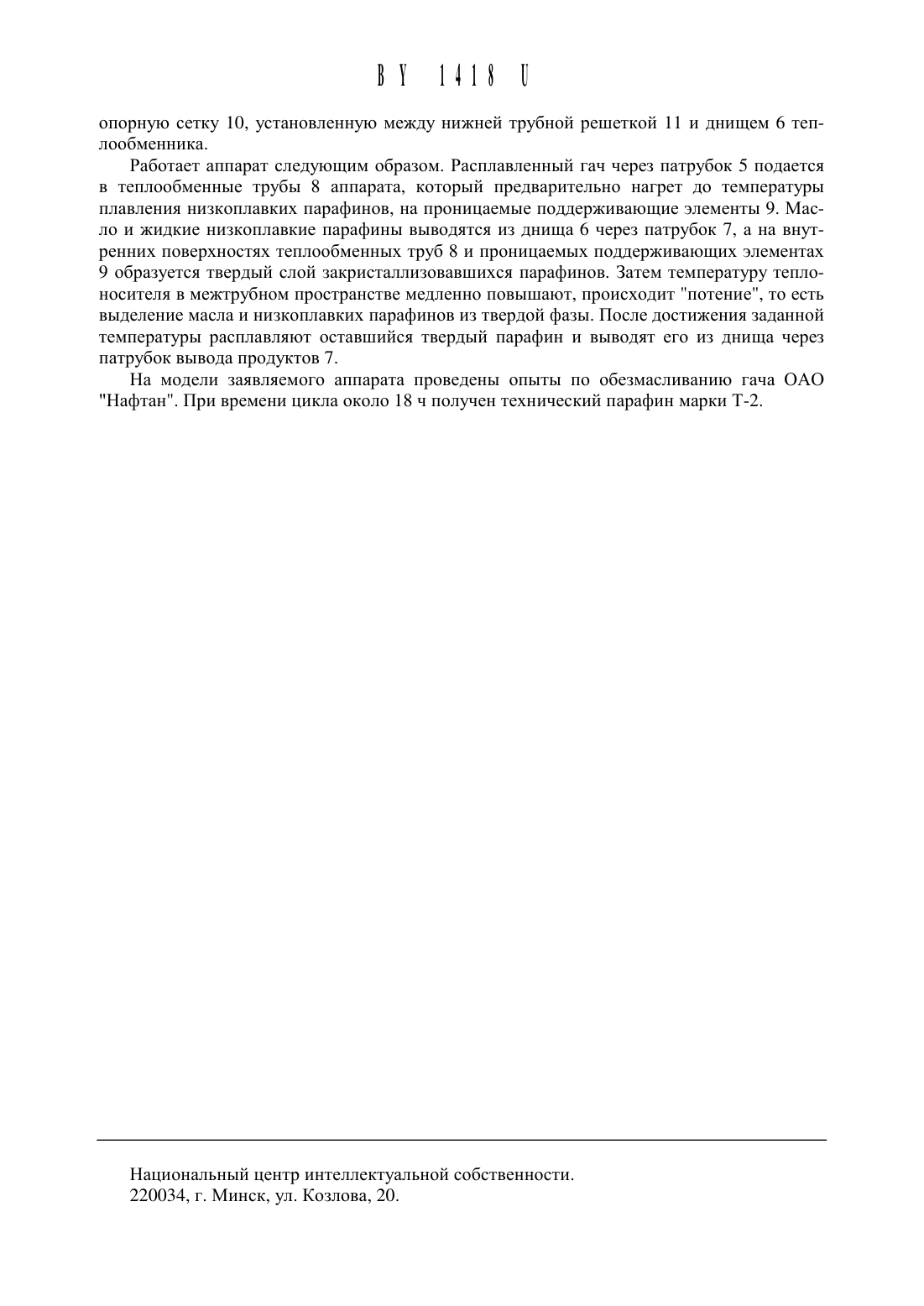

НАЦИОНАЛЬНЫИ ЦЕЬГР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) АППАРАТ для ВЫДЕЛЕНИЯ ПАРАФИНА из НЕФТЯНОГО ГАЧА(71) Заявитель Учреждение образования Полоцкий государственный университет (ВУ)(72) Авторы Теряева Зинаида Сергеевна Веретенников Вадим Вадимович (ВУ)(73) Патентообладатель Учреждение образования Полоцкий государственный университет (ВУ)Аппарат для выделения парафина из нефтяного гача, включающий камеру с патрубками для ввода и вывода теплоносителей, Крышку с патрубком для ввода гача, днище с патрубком для вывода продуктов, размещенные в камере теплообменные каналы и прониЦаемь 1 е поддерживающие элементы, отличающийся тем, что в качестве камеры использован кожух кожухотрубчатого теплообменника, а в качестве теплообменных каналов его теплообменные трубы, в которых размещены прониЦаемь 1 е поддерживающие элементы,выполненные из металлической или пластмассовой стружки, а между нижней трубной решеткой и днищем теплообменника установлена опорная сетка для удержания проницаемых поддерживающих элементов.(56) 1. Черножуков Н.И. Технология переработки нефти и газа. Очистка и разделение неф тяного сырья, производство товарных нефтепродуктов. - М. Химия, 1978. - С. 196-197. 2. ЕР 0892033 А 1, МПК С 10 6 73/36, В 01 В 9/00, 1999 (прототип).Предлагаемый аппарат относится К области нефтепереработки И может быть использован на нефтеперерабатывающих заводах при выделении жидких и твердых парафинов из нефтяных гачей, т.е. в процессе их обезмасливания.Известен аппарат 1 для получения парафина из нефтяного гача, включающий камеру, крышку с патрубком для ввода гача и днище с патрубком для вывода продуктов. В камере установлены прямоугольные ящики, в которых размещены горизонтальные теплообменные трубы для подачи теплоносителя - воды. Под трубами находится сетка для удержания твердой фазы от провала при нагревании.Недостатком этого аппарата являются большие энергозатраты теплоносителя и малая производительность из-за значительного расстояния между теплообменными трубами и необходимости использования водной подушки для удержания расплавленного гача между трубами. Вследствие этого велико время цикла - около 60-80 часов в зависимости от качества сырья. Из-за этих недостатков аппараты данной конструкции используют крайне редко.В качестве прототипа принят аппарат для получения парафина из нефтяного гача 2. Аппарат состоит из прямоугольной камеры с днищем, крышкой и патрубками для ввода гача и вывода продуктов. Внутри камеры размещены горизонтальные теплообменные каналы прямоугольного сечения, соединенные вертикальными пластинами. Для распределения теплоносителя по каналам установлены коллекторы, соединенные с патрубками ввода и вывода теплоносителя в стенках камеры. В пространствах между пластинами размещены проницаемые поддерживающие элементы для удерживания твердой фазы от провала при нагревании. Согласно 2, проницаемые поддерживающие элементы могут быть с круглыми отверстиями, щелями или с пространственной решеткой. Предпочтительнее выполнять проницаемые поддерживающие элементы зигзагообразной формы.Недостатком этого аппарата является сложность конструкции каналы имеют прямоугольное сечение, необходимы коллекторы для распределения теплоносителя по каналам. Проницаемые поддерживающие элементы размещаются в зазорах между каналами, которые имеют неодинаковое по высоте сечение. Кроме того, наличие коллекторов увеличивает гидравлическое сопротивление и расход энергии на подачу теплоносителя. Нестандартная конструкция аппарата повышает его стоимость.Задачей полезной модели является упрощение конструкции аппарата и снижение его стоимости.Поставленная задача решается тем, что в аппарате для выделения парафина из нефтяного гача, включающем камеру с патрубками для ввода и вывода теплоносителей, крышку с патрубком для ввода гача, днище с патрубком для вывода продуктов, размещенные в камере теплообменные каналы и проницаемые поддерживающие элементы, в отличие от прототипа, в качестве камеры использован кожух кожухотрубчатого теплообменника, а в качестве теплообменных каналов его теплообменные трубы, в которых размещены проницаемые поддерживающие элементы, выполненные из металлической или пластмассовой стружки, а между нижней трубной решеткой и днищем теплообменника установлена опорная сетка для удержания проницаемых поддерживающих элементов.Упрощение конструкции и удешевление аппарата достигаются за счет использования стандартного кожухотрубчатого теплообменника и отходов производства - металлической или пластмассовой стружки в качестве проницаемых поддерживающих элементов. Исключаются коллекторы для распределения теплоносителя, так как он подается в межтрубное пространство теплообменника.На чертеже изображен разрез заявляемого аппарата.Аппарат включает камеру 1 с патрубками для ввода 2 и вывода 3 теплоносителей крышку 4 с патрубком для ввода гача 5, днище 6 с патрубком для вывода продуктов 7, теплообменные трубы 8, проницаемые поддерживающие элементы 9, выполненные из металлической или пластмассовой стружки и размещенные внутри теплообменных труб 8, ВУ 1418 Нопорную сетку 10, установленную между нижней трубной решеткой 11 И днищем 6 теплообменника.Работает аппарат следующим образом. Расплавленный гач Через патрубок 5 подается в теплообменные трубы 8 аппарата, который предварительно нагрет до температуры плавления низкоплавких парафинов, на проницаемые поддерживающие элементы 9. Масло и жидкие низкоплавкие парафины выводятся из днища 6 Через патрубок 7, а на внутренних поверхностях теплообменных труб 8 и проницаемых поддерживающих элементах 9 образуется твердый слой закристаллизовавшихся парафинов. Затем температуру теплоносителя в межтрубном пространстве медленно повышают, происходит потение, то есть выделение масла и низкоплавких парафинов из твердой фазы. После достижения заданной температуры расплавляют оставшийся твердый парафин и выводят его из днища Черезпатрубок вывода продуктов 7. На модели заявляемого аппарата проведены опыты по обезмасливанию гача ОАОНафтан. При времени Цикла около 18 Ч получен технический парафин марки Т-2.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
