Устройство для разделения суспензий

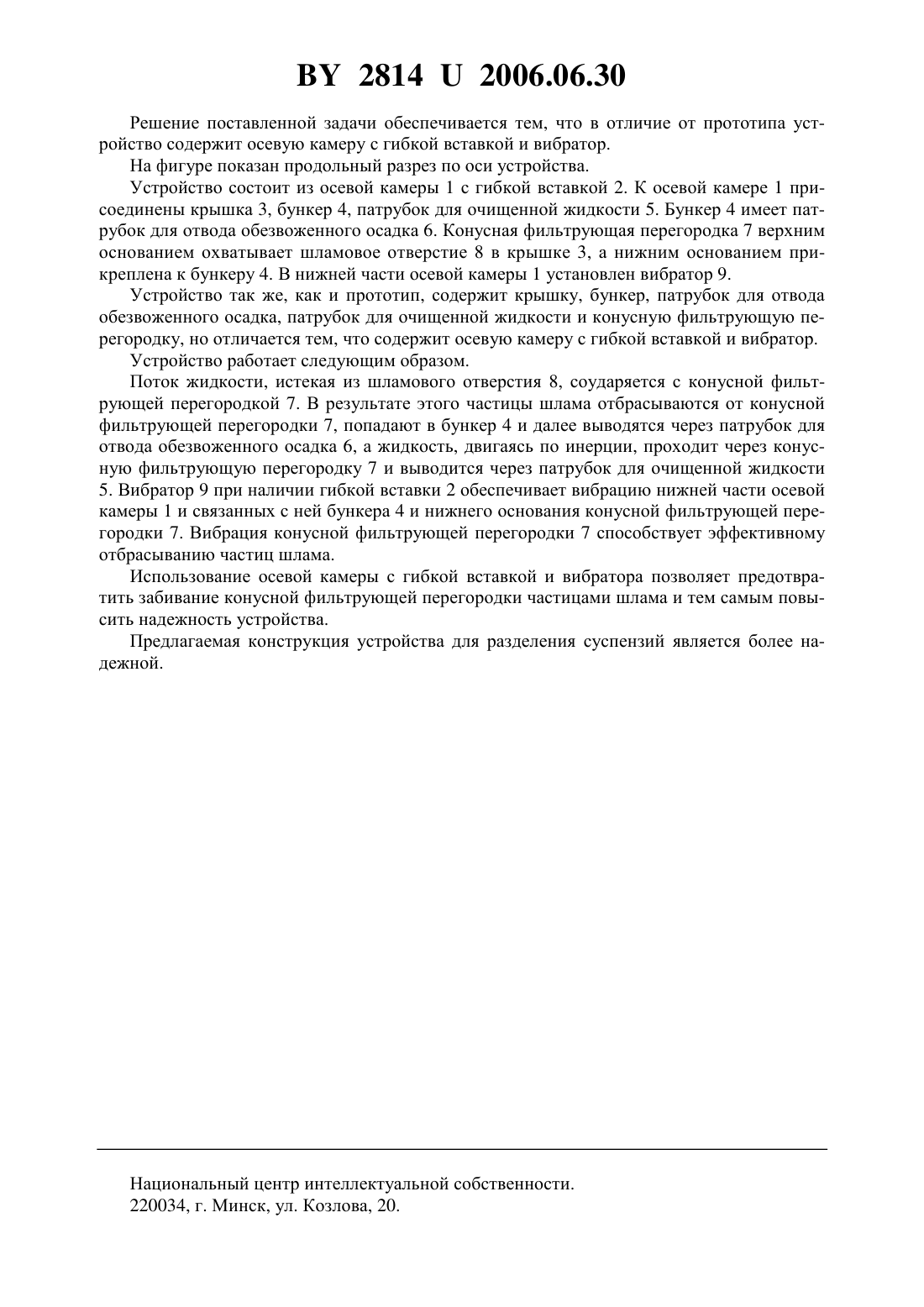

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ СУСПЕНЗИЙ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Казаков Андрей Леонидович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Устройство для разделения суспензий, содержащее крышку, бункер, патрубок для отвода обезвоженного осадка, патрубок для очищенной жидкости и конусную фильтрующую перегородку, отличающееся тем, что содержит осевую камеру с гибкой вставкой и вибратор.(56) 1. Кислов Н.В., Санюкевич Ф.М. Гидроциклонное осветление воды / Под ред. .А. Гатиха. - Мн. Навукатэхнка, 1990. - С. 19. Полезная модель относится к устройствам для очистки суспензий и может быть использована для доочистки после гидроциклона производственных сточных вод или водных технологических растворов от взвешенных частиц. Известно устройство для разделения суспензий 1, состоящее из осевой камеры,крышки, бункера, патрубка для отвода обезвоженного осадка, патрубка для очищенной жидкости и конусной фильтрующей перегородки. Недостатком такой конструкции устройства является его низкая надежность вследствие забивания конусной фильтрующей перегородки частицами шлама. Задачей полезной модели является повышение надежности устройства. 28142006.06.30 Решение поставленной задачи обеспечивается тем, что в отличие от прототипа устройство содержит осевую камеру с гибкой вставкой и вибратор. На фигуре показан продольный разрез по оси устройства. Устройство состоит из осевой камеры 1 с гибкой вставкой 2. К осевой камере 1 присоединены крышка 3, бункер 4, патрубок для очищенной жидкости 5. Бункер 4 имеет патрубок для отвода обезвоженного осадка 6. Конусная фильтрующая перегородка 7 верхним основанием охватывает шламовое отверстие 8 в крышке 3, а нижним основанием прикреплена к бункеру 4. В нижней части осевой камеры 1 установлен вибратор 9. Устройство так же, как и прототип, содержит крышку, бункер, патрубок для отвода обезвоженного осадка, патрубок для очищенной жидкости и конусную фильтрующую перегородку, но отличается тем, что содержит осевую камеру с гибкой вставкой и вибратор. Устройство работает следующим образом. Поток жидкости, истекая из шламового отверстия 8, соударяется с конусной фильтрующей перегородкой 7. В результате этого частицы шлама отбрасываются от конусной фильтрующей перегородки 7, попадают в бункер 4 и далее выводятся через патрубок для отвода обезвоженного осадка 6, а жидкость, двигаясь по инерции, проходит через конусную фильтрующую перегородку 7 и выводится через патрубок для очищенной жидкости 5. Вибратор 9 при наличии гибкой вставки 2 обеспечивает вибрацию нижней части осевой камеры 1 и связанных с ней бункера 4 и нижнего основания конусной фильтрующей перегородки 7. Вибрация конусной фильтрующей перегородки 7 способствует эффективному отбрасыванию частиц шлама. Использование осевой камеры с гибкой вставкой и вибратора позволяет предотвратить забивание конусной фильтрующей перегородки частицами шлама и тем самым повысить надежность устройства. Предлагаемая конструкция устройства для разделения суспензий является более надежной. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
