Устройство для ввода присадки в резервуар

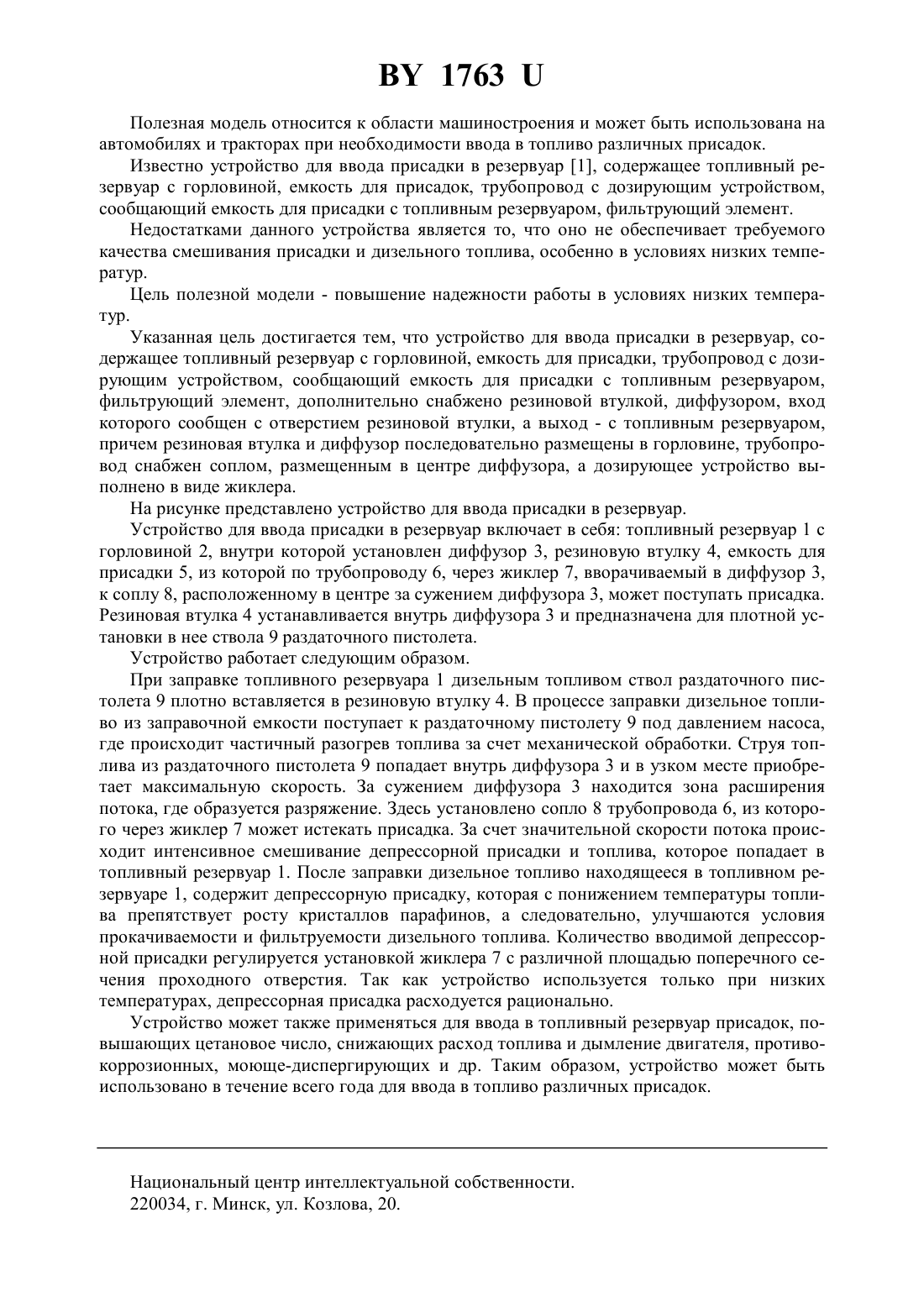

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВВОДА ПРИСАДКИ В РЕЗЕРВУАР(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Карташевич Анатолий Николаевич Гордеенко Андрей Васильевич Разинкевич Денис Станиславович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) 1. Устройство для ввода присадки в резервуар, содержащее топливный резервуар с горловиной, емкость для присадки, трубопровод с дозирующим устройством, сообщающий емкость для присадки с топливным резервуаром, фильтрующий элемент, отличающееся тем, что дополнительно снабжено резиновой втулкой и диффузором, вход которого сообщен с отверстием резиновой втулки, а выход - с топливным резервуаром, причем резиновая втулка и диффузор последовательно размещены в горловине. 2. Устройство по п. 1, отличающееся тем, что снабжено соплом, размещенным в центре диффузора, а дозирующее устройство выполнено в виде жиклера. 1763 Полезная модель относится к области машиностроения и может быть использована на автомобилях и тракторах при необходимости ввода в топливо различных присадок. Известно устройство для ввода присадки в резервуар 1, содержащее топливный резервуар с горловиной, емкость для присадок, трубопровод с дозирующим устройством,сообщающий емкость для присадки с топливным резервуаром, фильтрующий элемент. Недостатками данного устройства является то, что оно не обеспечивает требуемого качества смешивания присадки и дизельного топлива, особенно в условиях низких температур. Цель полезной модели - повышение надежности работы в условиях низких температур. Указанная цель достигается тем, что устройство для ввода присадки в резервуар, содержащее топливный резервуар с горловиной, емкость для присадки, трубопровод с дозирующим устройством, сообщающий емкость для присадки с топливным резервуаром,фильтрующий элемент, дополнительно снабжено резиновой втулкой, диффузором, вход которого сообщен с отверстием резиновой втулки, а выход - с топливным резервуаром,причем резиновая втулка и диффузор последовательно размещены в горловине, трубопровод снабжен соплом, размещенным в центре диффузора, а дозирующее устройство выполнено в виде жиклера. На рисунке представлено устройство для ввода присадки в резервуар. Устройство для ввода присадки в резервуар включает в себя топливный резервуар 1 с горловиной 2, внутри которой установлен диффузор 3, резиновую втулку 4, емкость для присадки 5, из которой по трубопроводу 6, через жиклер 7, вворачиваемый в диффузор 3,к соплу 8, расположенному в центре за сужением диффузора 3, может поступать присадка. Резиновая втулка 4 устанавливается внутрь диффузора 3 и предназначена для плотной установки в нее ствола 9 раздаточного пистолета. Устройство работает следующим образом. При заправке топливного резервуара 1 дизельным топливом ствол раздаточного пистолета 9 плотно вставляется в резиновую втулку 4. В процессе заправки дизельное топливо из заправочной емкости поступает к раздаточному пистолету 9 под давлением насоса,где происходит частичный разогрев топлива за счет механической обработки. Струя топлива из раздаточного пистолета 9 попадает внутрь диффузора 3 и в узком месте приобретает максимальную скорость. За сужением диффузора 3 находится зона расширения потока, где образуется разряжение. Здесь установлено сопло 8 трубопровода 6, из которого через жиклер 7 может истекать присадка. За счет значительной скорости потока происходит интенсивное смешивание депрессорной присадки и топлива, которое попадает в топливный резервуар 1. После заправки дизельное топливо находящееся в топливном резервуаре 1, содержит депрессорную присадку, которая с понижением температуры топлива препятствует росту кристаллов парафинов, а следовательно, улучшаются условия прокачиваемости и фильтруемости дизельного топлива. Количество вводимой депрессорной присадки регулируется установкой жиклера 7 с различной площадью поперечного сечения проходного отверстия. Так как устройство используется только при низких температурах, депрессорная присадка расходуется рационально. Устройство может также применяться для ввода в топливный резервуар присадок, повышающих цетановое число, снижающих расход топлива и дымление двигателя, противокоррозионных, моюще-диспергирующих и др. Таким образом, устройство может быть использовано в течение всего года для ввода в топливо различных присадок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
