Устройство для очистки воздуха

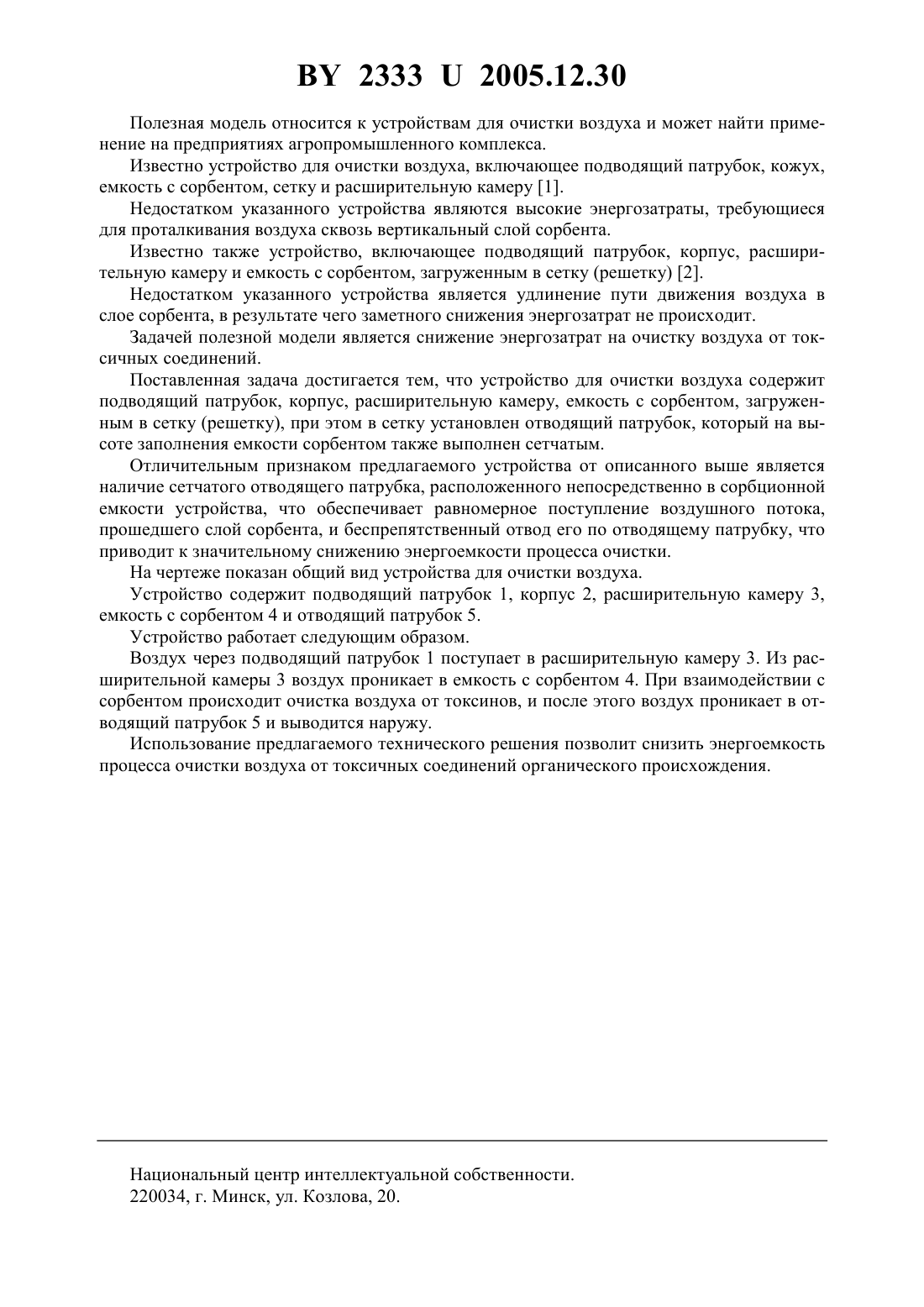

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Николаенков Александр Иванович Жданович Татьяна Алексеевна Томсон Алексей Эммануилович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее подводящий патрубок, корпус, расширительную камеру, емкость с сорбентом, отличающееся тем, что в емкость с сорбентом установлен сетчатый отводящий патрубок.(56) 1. Расчет оборудования для воздухообменных процессов. Методические указания. Мн., 2001. - С. 17, рис. 5.1.а. 2. Расчет оборудования для воздухообменных процессов. Методические указания. Мн., 2001. - С. 17, рис. 5.1.б.(прототип). 23332005.12.30 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство для очистки воздуха, включающее подводящий патрубок, кожух,емкость с сорбентом, сетку и расширительную камеру 1. Недостатком указанного устройства являются высокие энергозатраты, требующиеся для проталкивания воздуха сквозь вертикальный слой сорбента. Известно также устройство, включающее подводящий патрубок, корпус, расширительную камеру и емкость с сорбентом, загруженным в сетку (решетку) 2. Недостатком указанного устройства является удлинение пути движения воздуха в слое сорбента, в результате чего заметного снижения энергозатрат не происходит. Задачей полезной модели является снижение энергозатрат на очистку воздуха от токсичных соединений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит подводящий патрубок, корпус, расширительную камеру, емкость с сорбентом, загруженным в сетку (решетку), при этом в сетку установлен отводящий патрубок, который на высоте заполнения емкости сорбентом также выполнен сетчатым. Отличительным признаком предлагаемого устройства от описанного выше является наличие сетчатого отводящего патрубка, расположенного непосредственно в сорбционной емкости устройства, что обеспечивает равномерное поступление воздушного потока,прошедшего слой сорбента, и беспрепятственный отвод его по отводящему патрубку, что приводит к значительному снижению энергоемкости процесса очистки. На чертеже показан общий вид устройства для очистки воздуха. Устройство содержит подводящий патрубок 1, корпус 2, расширительную камеру 3,емкость с сорбентом 4 и отводящий патрубок 5. Устройство работает следующим образом. Воздух через подводящий патрубок 1 поступает в расширительную камеру 3. Из расширительной камеры 3 воздух проникает в емкость с сорбентом 4. При взаимодействии с сорбентом происходит очистка воздуха от токсинов, и после этого воздух проникает в отводящий патрубок 5 и выводится наружу. Использование предлагаемого технического решения позволит снизить энергоемкость процесса очистки воздуха от токсичных соединений органического происхождения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
