Турбоциклон

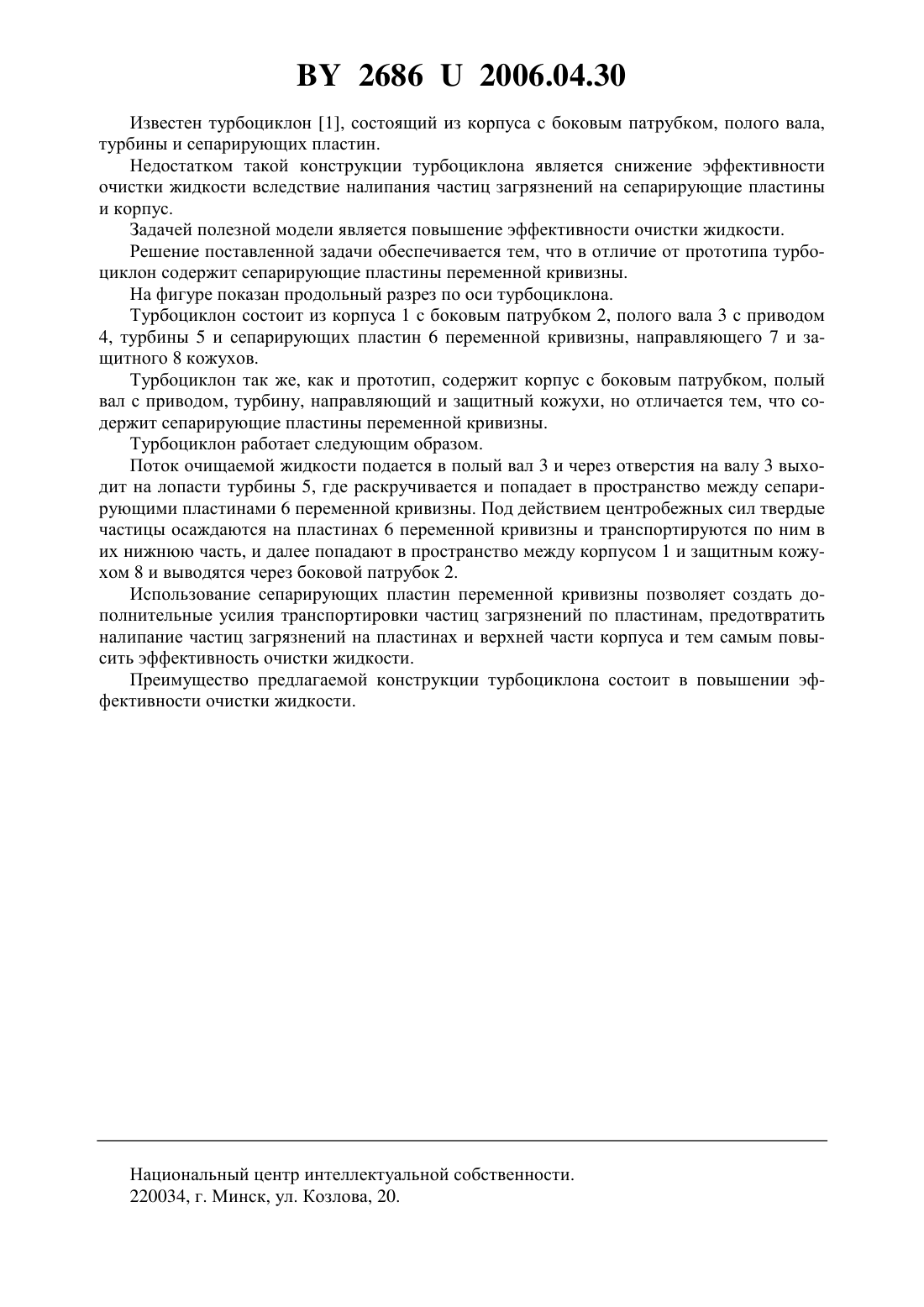

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Казаков Андрей Леонидович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Турбоциклон, содержащий корпус с боковым патрубком, полый вал с приводом, турбину, направляющий и защитный кожухи, отличающийся тем, что содержит сепарирующие пластины переменной кривизны. Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов, например моющих растворов, применяющихся при техническом обслуживании и ремонте машин. 26862006.04.30 Известен турбоциклон 1, состоящий из корпуса с боковым патрубком, полого вала,турбины и сепарирующих пластин. Недостатком такой конструкции турбоциклона является снижение эффективности очистки жидкости вследствие налипания частиц загрязнений на сепарирующие пластины и корпус. Задачей полезной модели является повышение эффективности очистки жидкости. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа турбоциклон содержит сепарирующие пластины переменной кривизны. На фигуре показан продольный разрез по оси турбоциклона. Турбоциклон состоит из корпуса 1 с боковым патрубком 2, полого вала 3 с приводом 4, турбины 5 и сепарирующих пластин 6 переменной кривизны, направляющего 7 и защитного 8 кожухов. Турбоциклон так же, как и прототип, содержит корпус с боковым патрубком, полый вал с приводом, турбину, направляющий и защитный кожухи, но отличается тем, что содержит сепарирующие пластины переменной кривизны. Турбоциклон работает следующим образом. Поток очищаемой жидкости подается в полый вал 3 и через отверстия на валу 3 выходит на лопасти турбины 5, где раскручивается и попадает в пространство между сепарирующими пластинами 6 переменной кривизны. Под действием центробежных сил твердые частицы осаждаются на пластинах 6 переменной кривизны и транспортируются по ним в их нижнюю часть, и далее попадают в пространство между корпусом 1 и защитным кожухом 8 и выводятся через боковой патрубок 2. Использование сепарирующих пластин переменной кривизны позволяет создать дополнительные усилия транспортировки частиц загрязнений по пластинам, предотвратить налипание частиц загрязнений на пластинах и верхней части корпуса и тем самым повысить эффективность очистки жидкости. Преимущество предлагаемой конструкции турбоциклона состоит в повышении эффективности очистки жидкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
