Устройство для блокировки обрыва цепи двухцепного конвейера

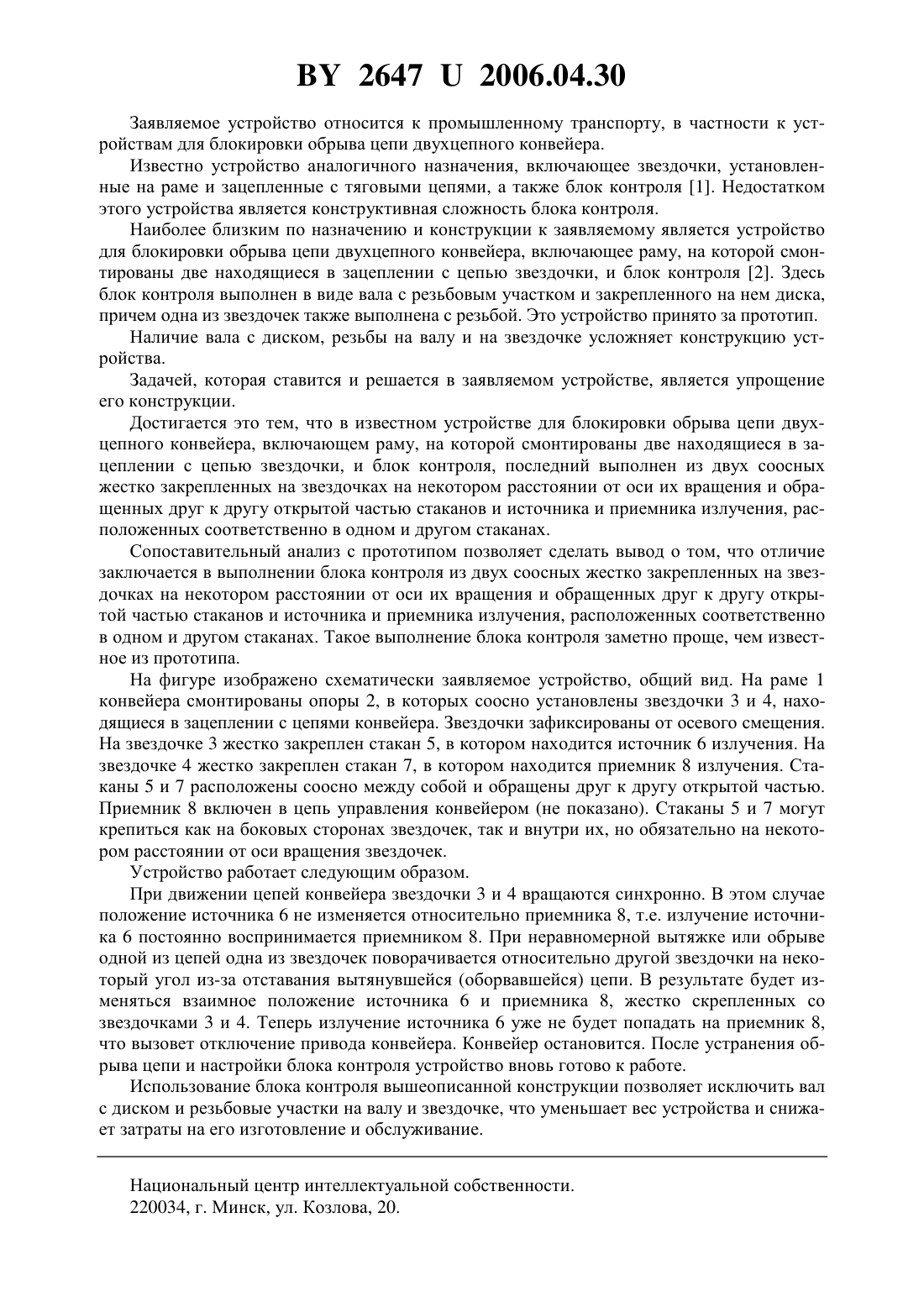

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ БЛОКИРОВКИ ОБРЫВА ЦЕПИ ДВУХЦЕПНОГО КОНВЕЙЕРА(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) Устройство для блокировки обрыва цепи двухцепного конвейера, включающее раму,на которой смонтированы две находящиеся в зацеплении с цепью звездочки, и блок контроля, отличающееся тем, что блок контроля выполнен из двух соосных жестко закрепленных на звездочках на некотором расстоянии от оси их вращения и обращенных друг к другу открытой частью стаканов и источника и приемника излучения, расположенных соответственно в одном и другом стакане. 26472006.04.30 Заявляемое устройство относится к промышленному транспорту, в частности к устройствам для блокировки обрыва цепи двухцепного конвейера. Известно устройство аналогичного назначения, включающее звездочки, установленные на раме и зацепленные с тяговыми цепями, а также блок контроля 1. Недостатком этого устройства является конструктивная сложность блока контроля. Наиболее близким по назначению и конструкции к заявляемому является устройство для блокировки обрыва цепи двухцепного конвейера, включающее раму, на которой смонтированы две находящиеся в зацеплении с цепью звездочки, и блок контроля 2. Здесь блок контроля выполнен в виде вала с резьбовым участком и закрепленного на нем диска,причем одна из звездочек также выполнена с резьбой. Это устройство принято за прототип. Наличие вала с диском, резьбы на валу и на звездочке усложняет конструкцию устройства. Задачей, которая ставится и решается в заявляемом устройстве, является упрощение его конструкции. Достигается это тем, что в известном устройстве для блокировки обрыва цепи двухцепного конвейера, включающем раму, на которой смонтированы две находящиеся в зацеплении с цепью звездочки, и блок контроля, последний выполнен из двух соосных жестко закрепленных на звездочках на некотором расстоянии от оси их вращения и обращенных друг к другу открытой частью стаканов и источника и приемника излучения, расположенных соответственно в одном и другом стаканах. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что отличие заключается в выполнении блока контроля из двух соосных жестко закрепленных на звездочках на некотором расстоянии от оси их вращения и обращенных друг к другу открытой частью стаканов и источника и приемника излучения, расположенных соответственно в одном и другом стаканах. Такое выполнение блока контроля заметно проще, чем известное из прототипа. На фигуре изображено схематически заявляемое устройство, общий вид. На раме 1 конвейера смонтированы опоры 2, в которых соосно установлены звездочки 3 и 4, находящиеся в зацеплении с цепями конвейера. Звездочки зафиксированы от осевого смещения. На звездочке 3 жестко закреплен стакан 5, в котором находится источник 6 излучения. На звездочке 4 жестко закреплен стакан 7, в котором находится приемник 8 излучения. Стаканы 5 и 7 расположены соосно между собой и обращены друг к другу открытой частью. Приемник 8 включен в цепь управления конвейером (не показано). Стаканы 5 и 7 могут крепиться как на боковых сторонах звездочек, так и внутри их, но обязательно на некотором расстоянии от оси вращения звездочек. Устройство работает следующим образом. При движении цепей конвейера звездочки 3 и 4 вращаются синхронно. В этом случае положение источника 6 не изменяется относительно приемника 8, т.е. излучение источника 6 постоянно воспринимается приемником 8. При неравномерной вытяжке или обрыве одной из цепей одна из звездочек поворачивается относительно другой звездочки на некоторый угол из-за отставания вытянувшейся (оборвавшейся) цепи. В результате будет изменяться взаимное положение источника 6 и приемника 8, жестко скрепленных со звездочками 3 и 4. Теперь излучение источника 6 уже не будет попадать на приемник 8,что вызовет отключение привода конвейера. Конвейер остановится. После устранения обрыва цепи и настройки блока контроля устройство вновь готово к работе. Использование блока контроля вышеописанной конструкции позволяет исключить вал с диском и резьбовые участки на валу и звездочке, что уменьшает вес устройства и снижает затраты на его изготовление и обслуживание. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
