Устройство для отключения привода цепного конвейера

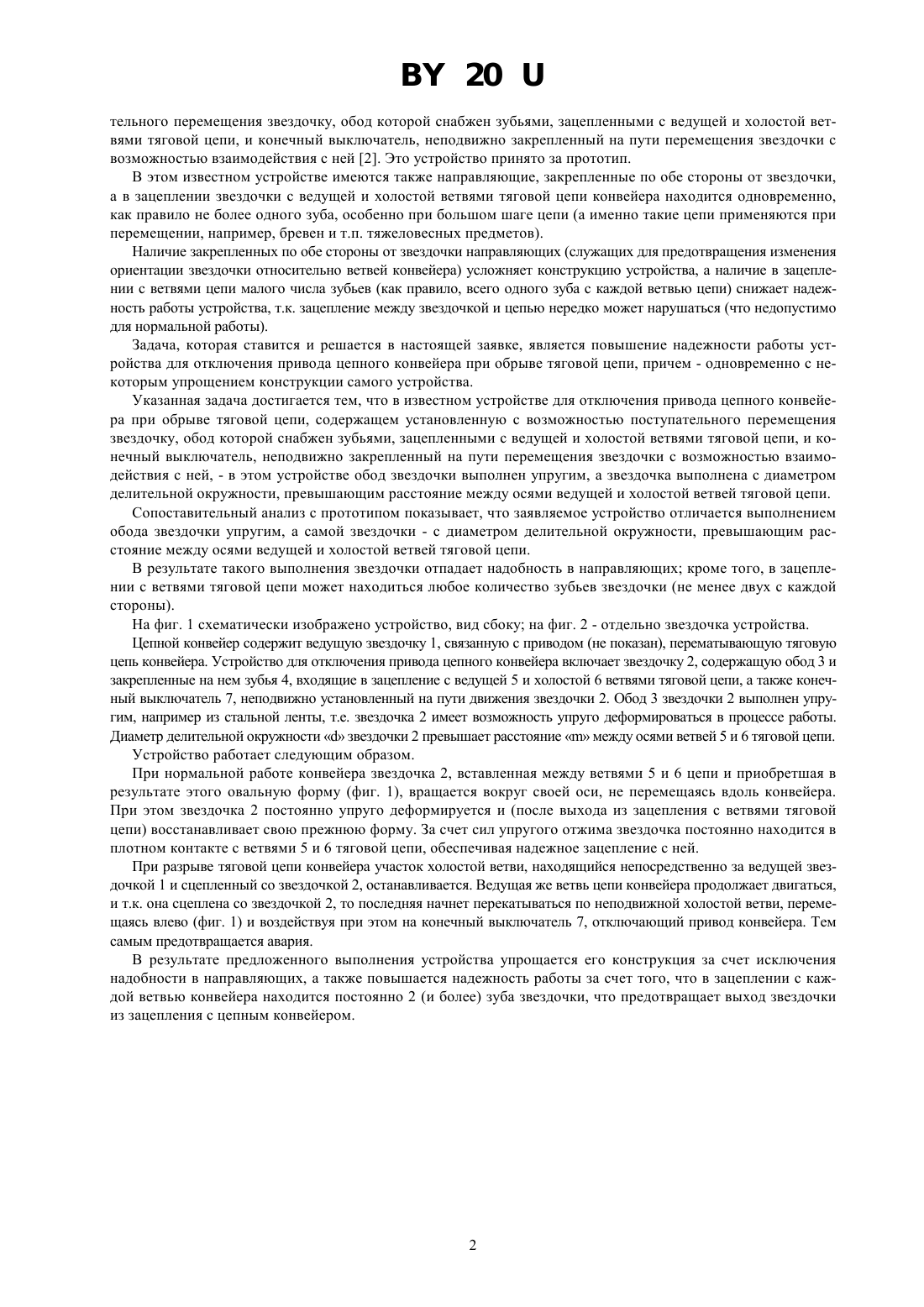

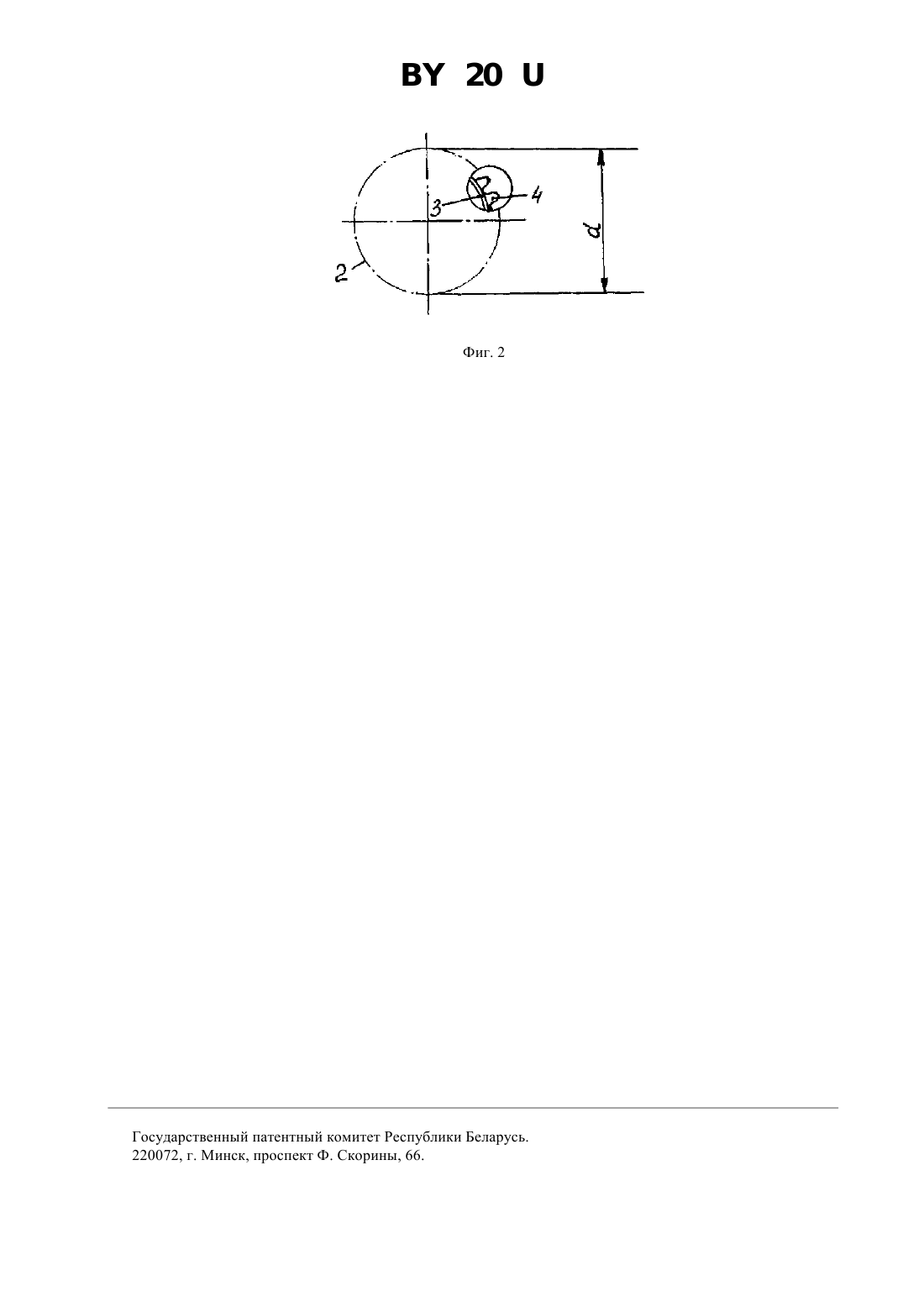

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОТКЛЮЧЕНИЯ ПРИВОДА ЦЕПНОГО КОНВЕЙЕРА(57) Устройство для отключения привода цепного конвейера при обрыве тяговой цепи, содержащее установленную с возможностью поступательного перемещения звездочку, обод которой снабжен зубьями, зацепленными с ведущей и холостой ветвями тяговой цепи, и конечный выключатель, неподвижно закрепленный на пути перемещения звездочки с возможностью взаимодействия с ней, отличающееся тем, что обод звездочки выполнен упругим, а звездочка выполнена с диаметром делительной окружности, превышающим расстояние между осями ведущей и холостой ветвей тяговой цепи. Настоящее заявляемое устройство относится к промышленному транспорту, а именно к устройствам для отключения привода цепного конвейера при обрыве тяговой цепи. Известно устройство для отключения привода цепного конвейера при обрыве тяговой цепи, содержащее установленную с возможностью поступательного перемещения звездочку, обод которой снабжен зубьями, зацепленными с ведущей и холостой ветвями тяговой цепи, и конечный выключатель, неподвижно закрепленный на пути перемещения звездочкивозможностью взаимодействия с ней 1. Звездочка установлена на валу с подпружиненными относительно рамы конвейера опорами, размещенными в продольных направляющих с возможностью перемещения в них. Наличие вала для звездочки, двух опор для вала, двух пружин для опор усложняют конструкцию устройства. Подвижная установка опор в направляющих снижает надежность работы устройства из-за возможного заклинивания опор вследствие попадания между опорами и направляющими посторонних предметов. Наиболее близким по конструкции и назначению к заявляемому является устройство для отключения привода цепного конвейера при обрыве тяговой цепи, содержащее установленную с возможностью поступа 20 тельного перемещения звездочку, обод которой снабжен зубьями, зацепленными с ведущей и холостой ветвями тяговой цепи, и конечный выключатель, неподвижно закрепленный на пути перемещения звездочки с возможностью взаимодействия с ней 2. Это устройство принято за прототип. В этом известном устройстве имеются также направляющие, закрепленные по обе стороны от звездочки,а в зацеплении звездочки с ведущей и холостой ветвями тяговой цепи конвейера находится одновременно,как правило не более одного зуба, особенно при большом шаге цепи (а именно такие цепи применяются при перемещении, например, бревен и т.п. тяжеловесных предметов). Наличие закрепленных по обе стороны от звездочки направляющих (служащих для предотвращения изменения ориентации звездочки относительно ветвей конвейера) усложняет конструкцию устройства, а наличие в зацеплении с ветвями цепи малого числа зубьев (как правило, всего одного зуба с каждой ветвью цепи) снижает надежность работы устройства, т.к. зацепление между звездочкой и цепью нередко может нарушаться (что недопустимо для нормальной работы). Задача, которая ставится и решается в настоящей заявке, является повышение надежности работы устройства для отключения привода цепного конвейера при обрыве тяговой цепи, причем - одновременно с некоторым упрощением конструкции самого устройства. Указанная задача достигается тем, что в известном устройстве для отключения привода цепного конвейера при обрыве тяговой цепи, содержащем установленную с возможностью поступательного перемещения звездочку, обод которой снабжен зубьями, зацепленными с ведущей и холостой ветвями тяговой цепи, и конечный выключатель, неподвижно закрепленный на пути перемещения звездочки с возможностью взаимодействия с ней, - в этом устройстве обод звездочки выполнен упругим, а звездочка выполнена с диаметром делительной окружности, превышающим расстояние между осями ведущей и холостой ветвей тяговой цепи. Сопоставительный анализ с прототипом показывает, что заявляемое устройство отличается выполнением обода звездочки упругим, а самой звездочки - с диаметром делительной окружности, превышающим расстояние между осями ведущей и холостой ветвей тяговой цепи. В результате такого выполнения звездочки отпадает надобность в направляющих кроме того, в зацеплении с ветвями тяговой цепи может находиться любое количество зубьев звездочки (не менее двух с каждой стороны). На фиг. 1 схематически изображено устройство, вид сбоку на фиг. 2 - отдельно звездочка устройства. Цепной конвейер содержит ведущую звездочку 1, связанную с приводом (не показан), перематывающую тяговую цепь конвейера. Устройство для отключения привода цепного конвейера включает звездочку 2, содержащую обод 3 и закрепленные на нем зубья 4, входящие в зацепление с ведущей 5 и холостой 6 ветвями тяговой цепи, а также конечный выключатель 7, неподвижно установленный на пути движения звездочки 2. Обод 3 звездочки 2 выполнен упругим, например из стальной ленты, т.е. звездочка 2 имеет возможность упруго деформироваться в процессе работы. Диаметр делительной окружностизвездочки 2 превышает расстояниемежду осями ветвей 5 и 6 тяговой цепи. Устройство работает следующим образом. При нормальной работе конвейера звездочка 2, вставленная между ветвями 5 и 6 цепи и приобретшая в результате этого овальную форму (фиг. 1), вращается вокруг своей оси, не перемещаясь вдоль конвейера. При этом звездочка 2 постоянно упруго деформируется и (после выхода из зацепления с ветвями тяговой цепи) восстанавливает свою прежнюю форму. За счет сил упругого отжима звездочка постоянно находится в плотном контакте с ветвями 5 и 6 тяговой цепи, обеспечивая надежное зацепление с ней. При разрыве тяговой цепи конвейера участок холостой ветви, находящийся непосредственно за ведущей звездочкой 1 и сцепленный со звездочкой 2, останавливается. Ведущая же ветвь цепи конвейера продолжает двигаться,и т.к. она сцеплена со звездочкой 2, то последняя начнет перекатываться по неподвижной холостой ветви, перемещаясь влево (фиг. 1) и воздействуя при этом на конечный выключатель 7, отключающий привод конвейера. Тем самым предотвращается авария. В результате предложенного выполнения устройства упрощается его конструкция за счет исключения надобности в направляющих, а также повышается надежность работы за счет того, что в зацеплении с каждой ветвью конвейера находится постоянно 2 (и более) зуба звездочки, что предотвращает выход звездочки из зацепления с цепным конвейером. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
