Устройство для улавливания ленты шахтного конвейера в случае ее обрыва

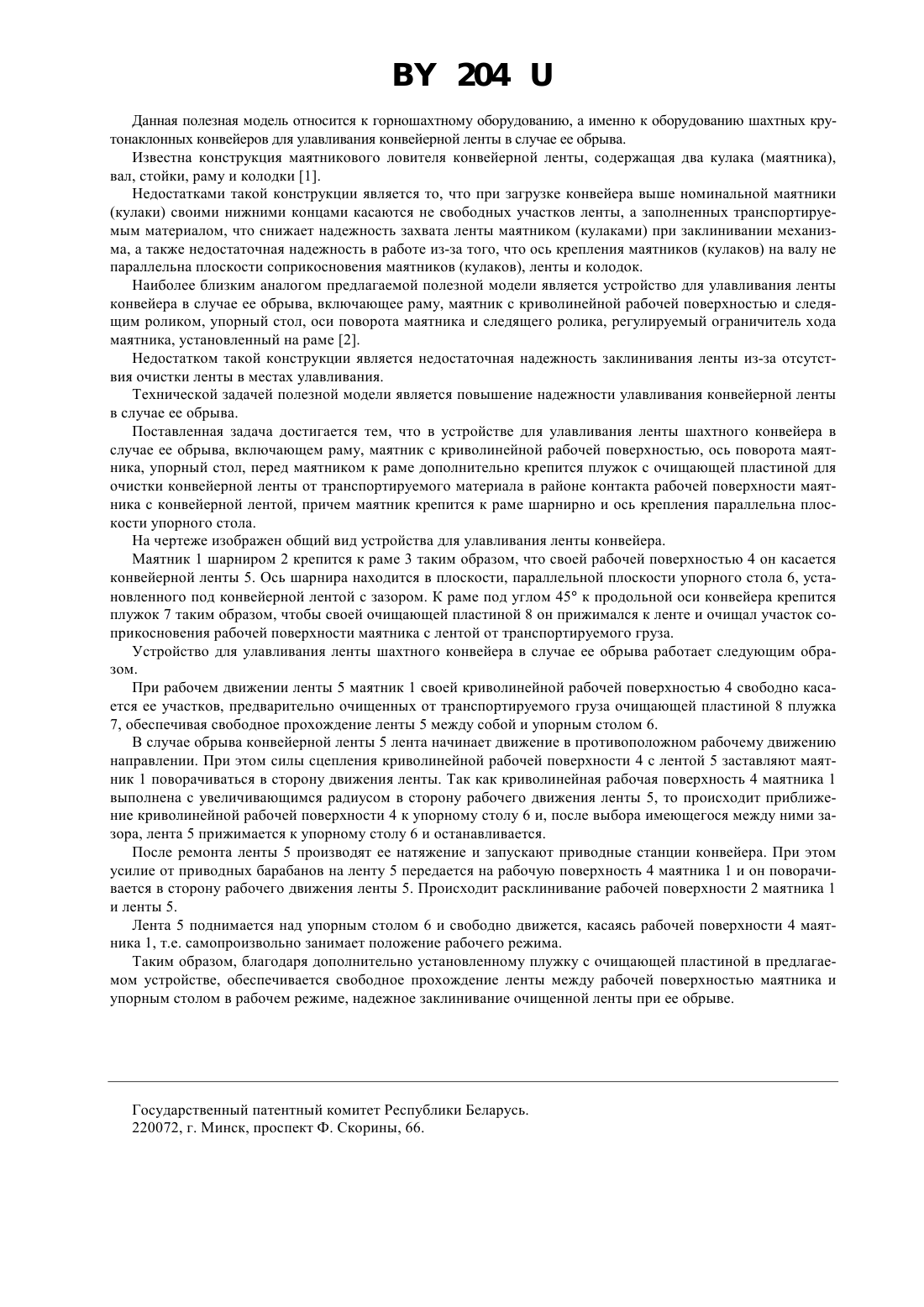

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ЛЕНТЫ ШАХТНОГО КОНВЕЙЕРА В СЛУЧАЕ ЕЕ ОБРЫВА(71) Заявитель Институт проблем ресурсосбережения с опытным производством(73) Патентообладатель Институт проблем ресурсосбережения с опытным производством(57) Устройство для улавливания ленты шахтного конвейера в случае ее обрыва, включающем раму, маятник с криволинейной рабочей поверхностью, ось поворота маятника, упорный стол, отличающееся тем, что перед маятником к раме крепится плужок с очищающей пластиной для очистки конвейерной ленты от транспортируемого материала в районе контакта рабочей поверхности маятника с конвейерной лентой, причем маятник крепится к раме шарнирно и ось крепления находится в плоскости, параллельной плоскости упорного стола.(56) 1. Пертен Ю.А. Крутонаклонные конвейеры. -Л. Машиностроение. Ленингр. отд-ние, 1977. - 216 с. 2 А.с. 1541158 А 1 СССР, МКИ 3 В 6543/06. Устройство для улавливания ленты конвейера в случае ее обрыва / Ф.Ф. Киданов, А.Н. Еремеев, В.В. Берлизов, О.Я. Борисов, В.Н. Смирнов Науч.-исслед. ин-т по проблемам Курской магнитной аномалии им. Л.Д. Шевякова. -4160332/27-03 Заявлено 12.12.86 Опубл. 07.02.90, Бюл.5 // Открытия. Изобретения. - 1990.- 5. - С. 110 (прототип). 204 Данная полезная модель относится к горношахтному оборудованию, а именно к оборудованию шахтных крутонаклонных конвейеров для улавливания конвейерной ленты в случае ее обрыва. Известна конструкция маятникового ловителя конвейерной ленты, содержащая два кулака (маятника),вал, стойки, раму и колодки 1. Недостатками такой конструкции является то, что при загрузке конвейера выше номинальной маятники(кулаки) своими нижними концами касаются не свободных участков ленты, а заполненных транспортируемым материалом, что снижает надежность захвата ленты маятником (кулаками) при заклинивании механизма, а также недостаточная надежность в работе из-за того, что ось крепления маятников (кулаков) на валу не параллельна плоскости соприкосновения маятников (кулаков), ленты и колодок. Наиболее близким аналогом предлагаемой полезной модели является устройство для улавливания ленты конвейера в случае ее обрыва, включающее раму, маятник с криволинейной рабочей поверхностью и следящим роликом, упорный стол, оси поворота маятника и следящего ролика, регулируемый ограничитель хода маятника, установленный на раме 2. Недостатком такой конструкции является недостаточная надежность заклинивания ленты из-за отсутствия очистки ленты в местах улавливания. Технической задачей полезной модели является повышение надежности улавливания конвейерной ленты в случае ее обрыва. Поставленная задача достигается тем, что в устройстве для улавливания ленты шахтного конвейера в случае ее обрыва, включающем раму, маятник с криволинейной рабочей поверхностью, ось поворота маятника, упорный стол, перед маятником к раме дополнительно крепится плужок с очищающей пластиной для очистки конвейерной ленты от транспортируемого материала в районе контакта рабочей поверхности маятника с конвейерной лентой, причем маятник крепится к раме шарнирно и ось крепления параллельна плоскости упорного стола. На чертеже изображен общий вид устройства для улавливания ленты конвейера. Маятник 1 шарниром 2 крепится к раме 3 таким образом, что своей рабочей поверхностью 4 он касается конвейерной ленты 5. Ось шарнира находится в плоскости, параллельной плоскости упорного стола 6, установленного под конвейерной лентой с зазором. К раме под углом 45 к продольной оси конвейера крепится плужок 7 таким образом, чтобы своей очищающей пластиной 8 он прижимался к ленте и очищал участок соприкосновения рабочей поверхности маятника с лентой от транспортируемого груза. Устройство для улавливания ленты шахтного конвейера в случае ее обрыва работает следующим образом. При рабочем движении ленты 5 маятник 1 своей криволинейной рабочей поверхностью 4 свободно касается ее участков, предварительно очищенных от транспортируемого груза очищающей пластиной 8 плужка 7, обеспечивая свободное прохождение ленты 5 между собой и упорным столом 6. В случае обрыва конвейерной ленты 5 лента начинает движение в противоположном рабочему движению направлении. При этом силы сцепления криволинейной рабочей поверхности 4 с лентой 5 заставляют маятник 1 поворачиваться в сторону движения ленты. Так как криволинейная рабочая поверхность 4 маятника 1 выполнена с увеличивающимся радиусом в сторону рабочего движения ленты 5, то происходит приближение криволинейной рабочей поверхности 4 к упорному столу 6 и, после выбора имеющегося между ними зазора, лента 5 прижимается к упорному столу 6 и останавливается. После ремонта ленты 5 производят ее натяжение и запускают приводные станции конвейера. При этом усилие от приводных барабанов на ленту 5 передается на рабочую поверхность 4 маятника 1 и он поворачивается в сторону рабочего движения ленты 5. Происходит расклинивание рабочей поверхности 2 маятника 1 и ленты 5. Лента 5 поднимается над упорным столом 6 и свободно движется, касаясь рабочей поверхности 4 маятника 1, т.е. самопроизвольно занимает положение рабочего режима. Таким образом, благодаря дополнительно установленному плужку с очищающей пластиной в предлагаемом устройстве, обеспечивается свободное прохождение ленты между рабочей поверхностью маятника и упорным столом в рабочем режиме, надежное заклинивание очищенной ленты при ее обрыве. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
