Устройство передвижки штрекового конвейера

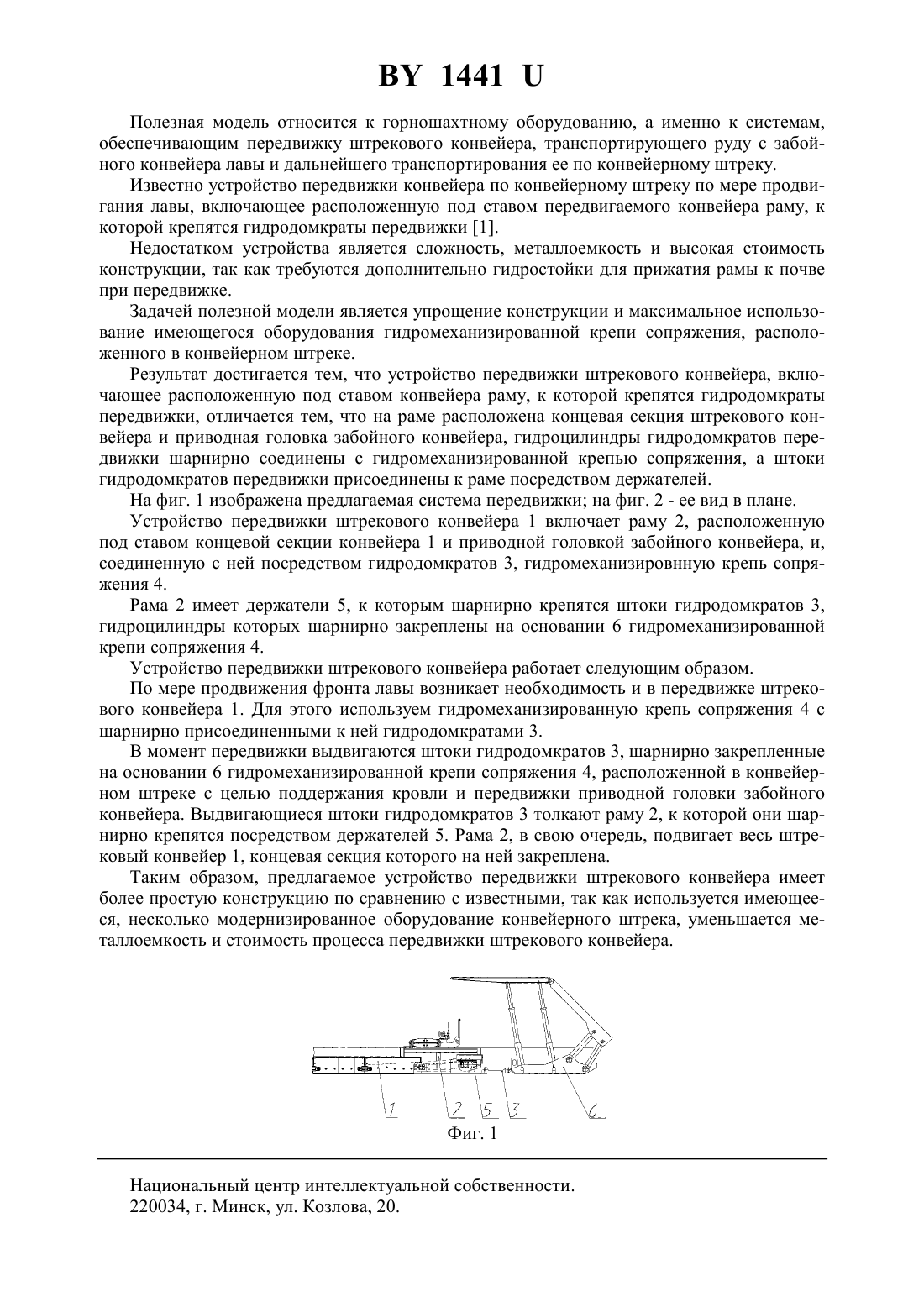

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПЕРЕДВИЖКИ ШТРЕКОВОГО КОНВЕЙЕРА(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Шаповалов Валерий Иванович Конопляник Иван Анатольевич Дмитроченко Владимир Викторович Байко Андрей Евгеньевич(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Устройство передвижки штрекового конвейера, включающее расположенную под ставом конвейера раму, к которой крепятся гидродомкраты передвижки, отличающееся тем,что на раме расположена концевая секция штрекового конвейера и приводная головка забойного конвейера, гидроцилиндры гидродомкратов передвижки шарнирно соединены с гидромеханизированной крепью сопряжения, а штоки гидродомкратов передвижки присоединены к раме посредством держателей.(56) 1. А.Д. Смычник, А.Б. Морев. Технология и механизация горных работ на калийных рудниках Беларуси. - Минск Технопринт, 2002. - С. 102-105, 113. 1441 Полезная модель относится к горношахтному оборудованию, а именно к системам,обеспечивающим передвижку штрекового конвейера, транспортирующего руду с забойного конвейера лавы и дальнейшего транспортирования ее по конвейерному штреку. Известно устройство передвижки конвейера по конвейерному штреку по мере продвигания лавы, включающее расположенную под ставом передвигаемого конвейера раму, к которой крепятся гидродомкраты передвижки 1. Недостатком устройства является сложность, металлоемкость и высокая стоимость конструкции, так как требуются дополнительно гидростойки для прижатия рамы к почве при передвижке. Задачей полезной модели является упрощение конструкции и максимальное использование имеющегося оборудования гидромеханизированной крепи сопряжения, расположенного в конвейерном штреке. Результат достигается тем, что устройство передвижки штрекового конвейера, включающее расположенную под ставом конвейера раму, к которой крепятся гидродомкраты передвижки, отличается тем, что на раме расположена концевая секция штрекового конвейера и приводная головка забойного конвейера, гидроцилиндры гидродомкратов передвижки шарнирно соединены с гидромеханизированной крепью сопряжения, а штоки гидродомкратов передвижки присоединены к раме посредством держателей. На фиг. 1 изображена предлагаемая система передвижки на фиг. 2 - ее вид в плане. Устройство передвижки штрекового конвейера 1 включает раму 2, расположенную под ставом концевой секции конвейера 1 и приводной головкой забойного конвейера, и,соединенную с ней посредством гидродомкратов 3, гидромеханизировнную крепь сопряжения 4. Рама 2 имеет держатели 5, к которым шарнирно крепятся штоки гидродомкратов 3,гидроцилиндры которых шарнирно закреплены на основании 6 гидромеханизированной крепи сопряжения 4. Устройство передвижки штрекового конвейера работает следующим образом. По мере продвижения фронта лавы возникает необходимость и в передвижке штрекового конвейера 1. Для этого используем гидромеханизированную крепь сопряжения 4 с шарнирно присоединенными к ней гидродомкратами 3. В момент передвижки выдвигаются штоки гидродомкратов 3, шарнирно закрепленные на основании 6 гидромеханизированной крепи сопряжения 4, расположенной в конвейерном штреке с целью поддержания кровли и передвижки приводной головки забойного конвейера. Выдвигающиеся штоки гидродомкратов 3 толкают раму 2, к которой они шарнирно крепятся посредством держателей 5. Рама 2, в свою очередь, подвигает весь штрековый конвейер 1, концевая секция которого на ней закреплена. Таким образом, предлагаемое устройство передвижки штрекового конвейера имеет более простую конструкцию по сравнению с известными, так как используется имеющееся, несколько модернизированное оборудование конвейерного штрека, уменьшается металлоемкость и стоимость процесса передвижки штрекового конвейера. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
