Санитарно-гигиеническая кабина

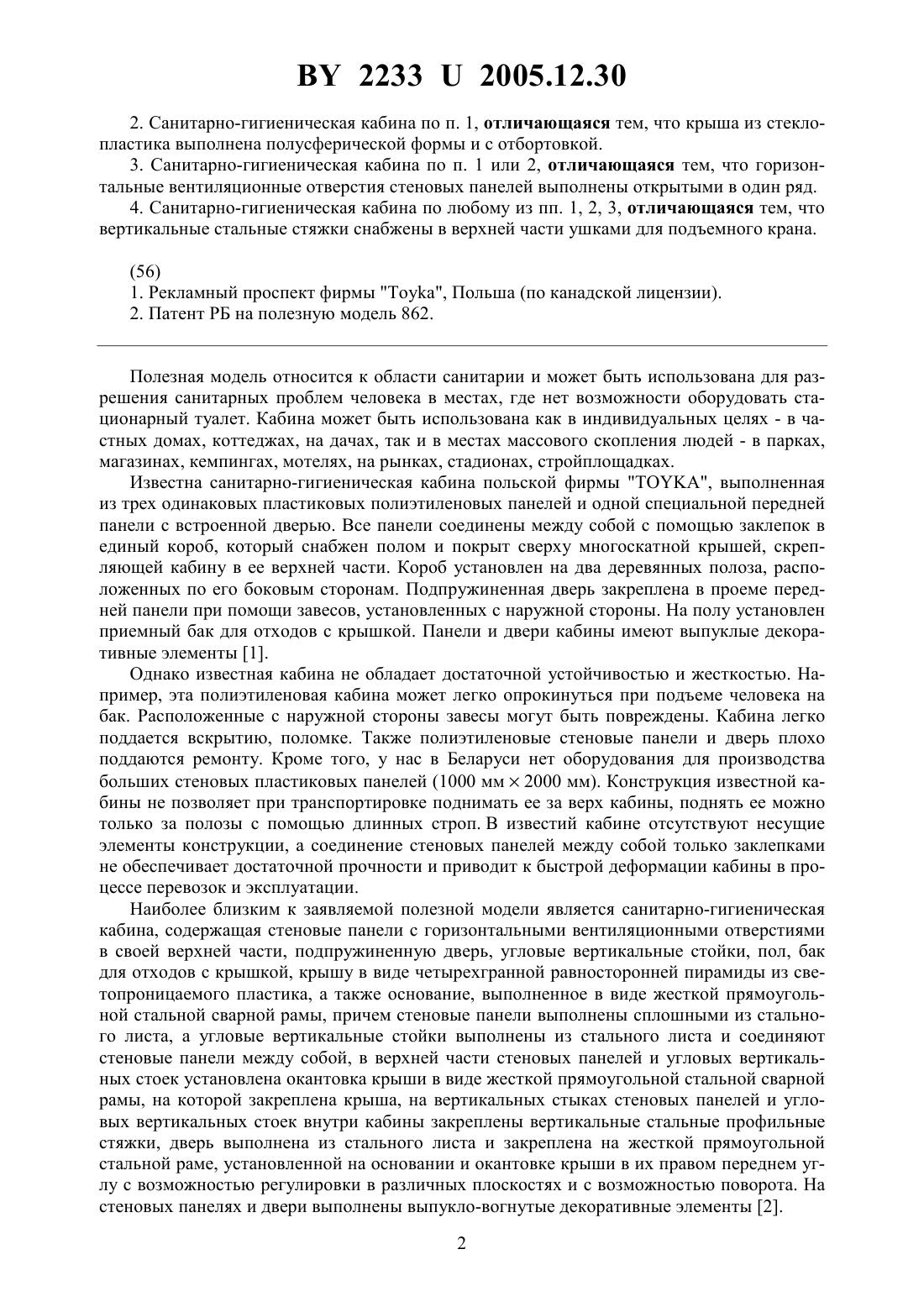

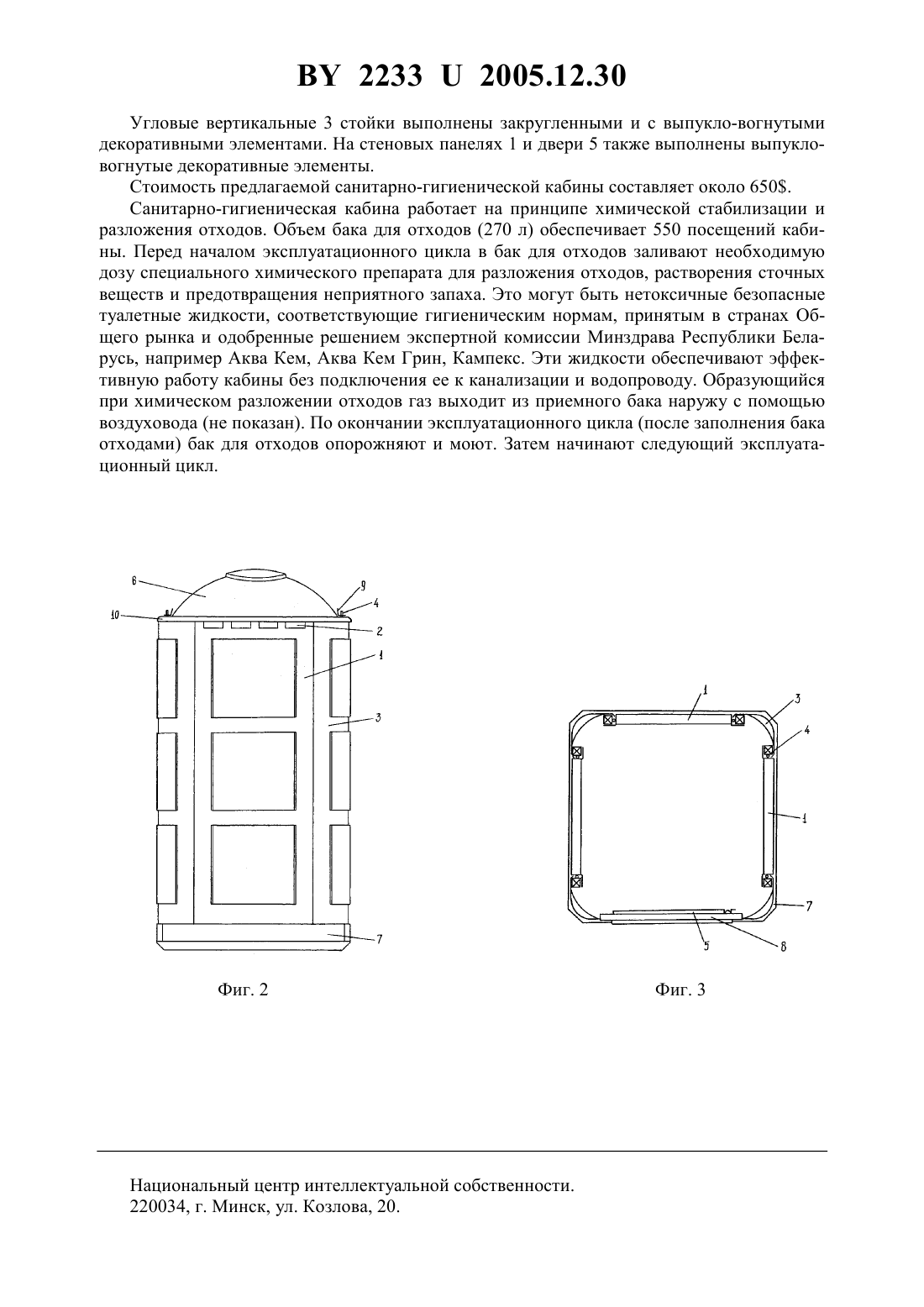

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Остапец Марк Витальевич Марковский Сергей Васильевич Косенков Игорь Юрьевич Запекин Александр Семенович Кашевская Жанна Александровна(73) Патентообладатель Производственноторговое общество с ограниченной ответственностью ЭКОДЭО(57) 1. Санитарно-гигиеническая кабина, содержащая стеновые панели с горизонтальными вентиляционными отверстиями в верхней части, угловые вертикальные стойки, соединяющие стеновые панели между собой, вертикальные стальные стяжки, подпружиненную дверь в виде стеновой панели, пол, бак для отходов с крышкой, крышу из стеклопластика,а также основание, отличающаяся тем, что на двух передних угловых стойках на уровне их верхнего края установлена горизонтальная перемычка в виде металлического углового профиля, подпружиненная дверь установлена на горизонтальной перемычке и основании,вертикальные стальные стяжки жестко соединены с угловыми вертикальными стойками,стеновыми панелями, основанием и крышей и выполнены выступающими по высоте над верхним краем стеновых панелей и угловых вертикальных стоек, крыша установлена непосредственно на верхнем крае стеновых панелей и угловых вертикальных стоек, а стеновые панели, угловые вертикальные стойки и дверь выполнены из пластика. 22332005.12.30 2. Санитарно-гигиеническая кабина по п. 1, отличающаяся тем, что крыша из стеклопластика выполнена полусферической формы и с отбортовкой. 3. Санитарно-гигиеническая кабина по п. 1 или 2, отличающаяся тем, что горизонтальные вентиляционные отверстия стеновых панелей выполнены открытыми в один ряд. 4. Санитарно-гигиеническая кабина по любому из пп. 1, 2, 3, отличающаяся тем, что вертикальные стальные стяжки снабжены в верхней части ушками для подъемного крана.(56) 1. Рекламный проспект фирмы а, Польша (по канадской лицензии). 2. Патент Б на полезную модель 862. Полезная модель относится к области санитарии и может быть использована для разрешения санитарных проблем человека в местах, где нет возможности оборудовать стационарный туалет. Кабина может быть использована как в индивидуальных целях - в частных домах, коттеджах, на дачах, так и в местах массового скопления людей - в парках,магазинах, кемпингах, мотелях, на рынках, стадионах, стройплощадках. Известна санитарно-гигиеническая кабина польской фирмы , выполненная из трех одинаковых пластиковых полиэтиленовых панелей и одной специальной передней панели с встроенной дверью. Все панели соединены между собой с помощью заклепок в единый короб, который снабжен полом и покрыт сверху многоскатной крышей, скрепляющей кабину в ее верхней части. Короб установлен на два деревянных полоза, расположенных по его боковым сторонам. Подпружиненная дверь закреплена в проеме передней панели при помощи завесов, установленных с наружной стороны. На полу установлен приемный бак для отходов с крышкой. Панели и двери кабины имеют выпуклые декоративные элементы 1. Однако известная кабина не обладает достаточной устойчивостью и жесткостью. Например, эта полиэтиленовая кабина может легко опрокинуться при подъеме человека на бак. Расположенные с наружной стороны завесы могут быть повреждены. Кабина легко поддается вскрытию, поломке. Также полиэтиленовые стеновые панели и дверь плохо поддаются ремонту. Кроме того, у нас в Беларуси нет оборудования для производства больших стеновых пластиковых панелей (1000 мм 2000 мм). Конструкция известной кабины не позволяет при транспортировке поднимать ее за верх кабины, поднять ее можно только за полозы с помощью длинных строп. В известий кабине отсутствуют несущие элементы конструкции, а соединение стеновых панелей между собой только заклепками не обеспечивает достаточной прочности и приводит к быстрой деформации кабины в процессе перевозок и эксплуатации. Наиболее близким к заявляемой полезной модели является санитарно-гигиеническая кабина, содержащая стеновые панели с горизонтальными вентиляционными отверстиями в своей верхней части, подпружиненную дверь, угловые вертикальные стойки, пол, бак для отходов с крышкой, крышу в виде четырехгранной равносторонней пирамиды из светопроницаемого пластика, а также основание, выполненное в виде жесткой прямоугольной стальной сварной рамы, причем стеновые панели выполнены сплошными из стального листа, а угловые вертикальные стойки выполнены из стального листа и соединяют стеновые панели между собой, в верхней части стеновых панелей и угловых вертикальных стоек установлена окантовка крыши в виде жесткой прямоугольной стальной сварной рамы, на которой закреплена крыша, на вертикальных стыках стеновых панелей и угловых вертикальных стоек внутри кабины закреплены вертикальные стальные профильные стяжки, дверь выполнена из стального листа и закреплена на жесткой прямоугольной стальной раме, установленной на основании и окантовке крыши в их правом переднем углу с возможностью регулировки в различных плоскостях и с возможностью поворота. На стеновых панелях и двери выполнены выпукло-вогнутые декоративные элементы 2. 2 22332005.12.30 Известная санитарно-гигиеническая кабина является сложным по конструкции, трудоемким в процессе изготовления и громоздким изделием с несколько архаичным внешним видом - прямоугольные основание и окантовка крыши, прямоугольные угловые вертикальные стойки. Задачей, которую решает предлагаемая полезная модель, является удешевление кабины, упрощение процесса ее изготовления, подъема, транспортировки и обслуживания, а также повышение долговечности и более современная, обтекаемая форма изделия. Решение указанной задачи достигается тем, что в санитарно-гигиенической кабине,содержащей стеновые панели с горизонтальными вентиляционными отверстиями в своей верхней части, угловые вертикальные стойки, соединяющие стеновые панели между собой, вертикальные стальные стяжки, подпружиненную дверь в виде стеновой панели, пол,бак для отходов с крышкой, крышу из стеклопластика, а также основание,на двух передних угловых стойках на уровне их верхнего края установлена горизонтальная перемычка в виде металлического углового профиля, подпружиненная дверь установлена на горизонтальной перемычке и основании, вертикальные стальные стяжки жестко соединены с угловыми вертикальными стойками, стеновыми панелями, основанием и крышей и выполнены выступающими по высоте над верхним краем стеновых панелей и угловых вертикальных стоек,крыша из стеклопластика установлена непосредственно на верхнем крае стеновых панелей и угловых вертикальных стоек, стеновые панели, угловые вертикальные стойки и дверь выполнены из пластика, причем крыша выполнена полусферической формы с отбортовкой, горизонтальные вентиляционные отверстия стеновых панелей выполнены открытыми в один ряд, вертикальные стальные стяжки в верхней части снабжены ушками для подъемного крана, а угловые вертикальные стойки выполнены закругленными и с выпукло-вогнутыми декоративными элементами. На полу кабины вместо бака для отходов с крышкой может быть установлен сливной поддон и душевое оборудование. Если полезная модель используется как душевая кабина,то она должна быть подсоединена к водопроводу и электросети, а также должен быть обеспечен сброс стока в канализацию. На фиг. 1 изображена санитарно-гигиеническая кабина, общий вид. На фиг. 2 - то же, вид сбоку. а фиг. 3 - то же, вид сверху без крыши. Предлагаемая санитарно-гигиеническая кабина содержит стеновые панели 1, в верхней части которых выполнены в один ряд открытые горизонтальные вентиляционные отверстия 2, угловые вертикальные стойки 3, соединяющие стеновые панели 1 между собой, вертикальные стальные стяжки 4, подпружиненную дверь 5 в виде стеновой панели 1, пол (не показан), бак для отходов с крышкой (не показаны), крышу 6 из стеклопластика,а также основание 7. На двух передних угловых вертикальных стойках 3 на уровне их верхнего края установлена горизонтальная перемычка 8 в виде стального углового профиля. Подпружиненная дверь 5 установлена на перемычке 8 и основании 7. Вертикальные стальные стяжки 4 жестко закреплены внутри кабины на стеновых панелях 1, угловых вертикальных стойках 3, основании 7 и крыше 6 и выступают по высоте над верхним краем вертикальных стеновых панелей 1 и угловых вертикальных стоек 3, а также снабжены ушками 9 для подъемного крана. Крыша 6 из стеклопластика выполнена полусферической формы с отбортовкой 10 и установлена непосредственно на верхнем крае стеновых панелей 1 и угловых вертикальных стоек 3. Вертикальные стальные стяжки 4, основание 7 и крыша 6 выполняют роль каркаса кабины. Стеновые панели, 1 угловые вертикальные стойки 3 и дверь 5 выполнены из пластика. 3 22332005.12.30 Угловые вертикальные 3 стойки выполнены закругленными и с выпукло-вогнутыми декоративными элементами. На стеновых панелях 1 и двери 5 также выполнены выпукловогнутые декоративные элементы. Стоимость предлагаемой санитарно-гигиенической кабины составляет около 650. Санитарно-гигиеническая кабина работает на принципе химической стабилизации и разложения отходов. Объем бака для отходов (270 л) обеспечивает 550 посещений кабины. Перед началом эксплуатационного цикла в бак для отходов заливают необходимую дозу специального химического препарата для разложения отходов, растворения сточных веществ и предотвращения неприятного запаха. Это могут быть нетоксичные безопасные туалетные жидкости, соответствующие гигиеническим нормам, принятым в странах Общего рынка и одобренные решением экспертной комиссии Минздрава Республики Беларусь, например Аква Кем, Аква Кем Грин, Кампекс. Эти жидкости обеспечивают эффективную работу кабины без подключения ее к канализации и водопроводу. Образующийся при химическом разложении отходов газ выходит из приемного бака наружу с помощью воздуховода (не показан). По окончании эксплуатационного цикла (после заполнения бака отходами) бак для отходов опорожняют и моют. Затем начинают следующий эксплуатационный цикл. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
