Комбинированная молотилка-сепаратор льновороха

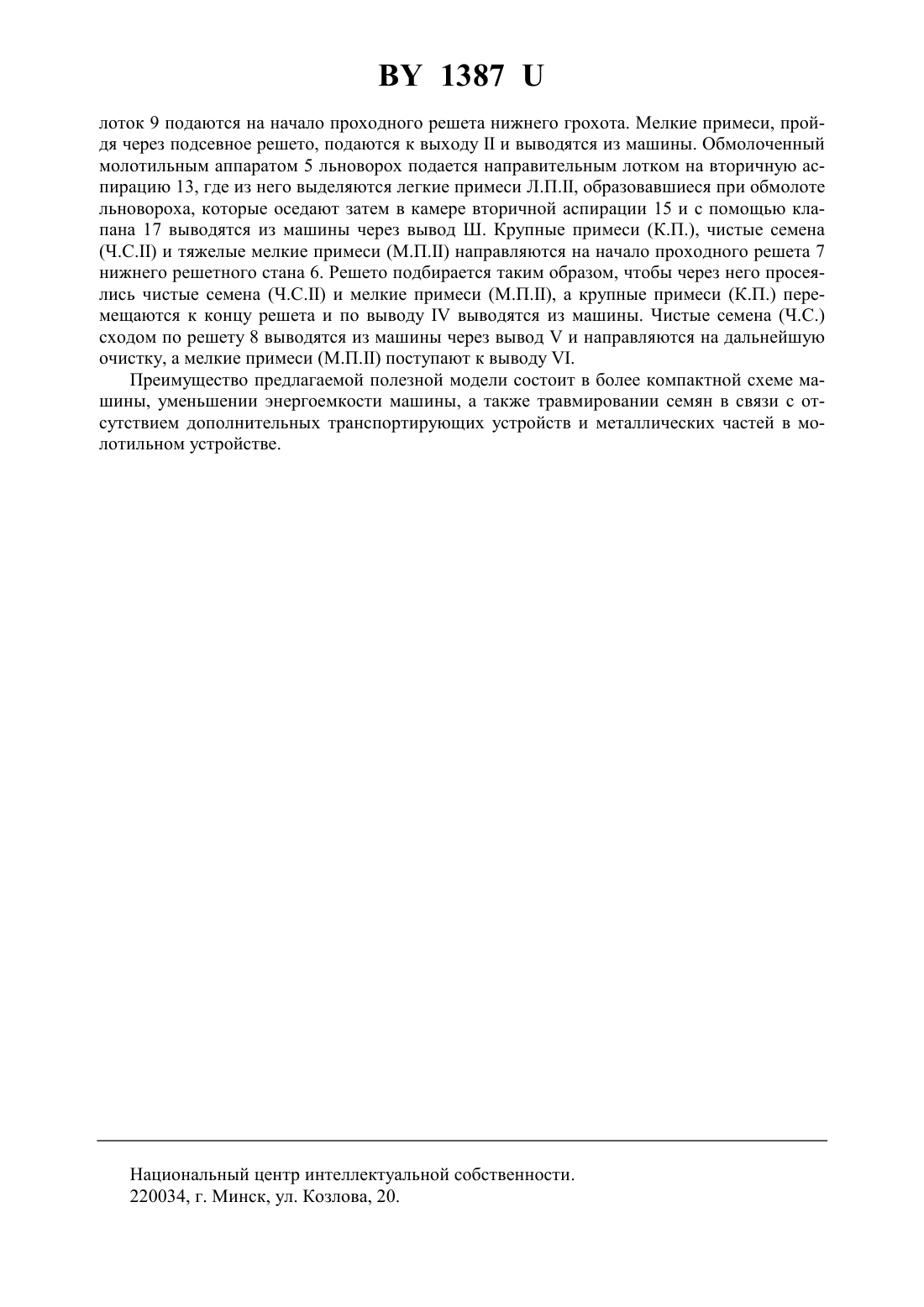

(71) Заявители Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Алексеенко Александр Сергеевич Коцуба Виктор Иосифович(72) Авторы Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Алексеенко Александр Сергеевич Коцуба Виктор Иосифович(73) Патентообладатели Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Алексеенко Александр Сергеевич Коцуба Виктор Иосифович(57) Комбинированная молотилка-сепаратор льновороха, включающая решетные станы первичной и вторичной очистки, молотильное устройство и аспирационную систему, отличающаяся тем, что применено молотильное устройство в виде двух эластичных рифленых вальцов, вращающихся навстречу друг другу с разными угловыми скоростями,кроме того, решетный стан вторичной очистки расположен под решетным станом первичной очистки и молотильным устройством и ориентирован в противоположном направлении.(56) 1. Азовцев Н.Г. Машины для возделывания и уборки льна. 3-е изд., перераб. и доп. М. Высш. шк., 1984. - С. 109-122. 2. Молотилка-веялка МЛВ-2,0 Техническое описание и инструкция по эксплуатации. Бежецксельмаш, 1988. - С. 5-26. 1387 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для обмолота и разделения на составные части льняного вороха. Известна молотилка-веялка МВ-2,5 А, построенная на базе зерноуборочного комбайна СК-5 Нива и состоящая из загрузочного устройства, приемного битера, барабаннодекового молотильного аппарата, отбойного битера, соломотряса, грохота, вальцового домолачивающего устройства, элеватора и трех шнеков - распределительного, возвратного и семенного 1. Недостатком этой машины является высокая повреждаемость семян вследствие ударного воздействия молотильного барабана и из-за многократного прохода семян через рабочие органы и транспортирующие устройства. Также известна молотилка льняного вороха МЛВ-2,0, состоящая из загрузочного транспортера, грохотов переднего и заднего, терки, элеваторов первого и второго потоков со шнеками, двухсекционного решетного стана и половосборника 2. Недостатком этой машины, принятой за прототип, является травмирование семян при перемещении их транспортирующими устройствами, повышенные затраты электроэнергии на привод указанных устройств, а также недостаточно компактная схема машины. Задача заявляемой полезной модели - увеличение производительности машины, снижение травмирования семян льна и уменьшение энергоемкости машины при переработке льняного вороха. Указанная цель достигается тем, что в отличие от прототипа молотильное устройство выполнено в виде двух эластичных рифленых вальцов, вращающихся навстречу друг другу с разными угловыми скоростями, что позволяет увеличить степень выделения семян и снизить их травмирование в процессе обмолота. Кроме того, решетный стан вторичной очистки расположен под решетным станом первичной очистки и молотильным устройством и ориентирован в противоположном направлении, в результате чего отпадает необходимость в дополнительных транспортирующих устройствах. На фиг. 1 изображена схема предлагаемой комбинированной молотилки-сепаратора льновороха. Комбинированная молотилка-сепаратор льновороха состоит из бункера-дозатора 1,верхнего решетного стана 2, состоящего из перфорированного 3 и подсевного решета 4,вальцового молотильного устройства 5, состоящего из двух рифленых эластичных вальцов, один из которых подпружинен, а второй имеет возможность перемещения относительно первого, а также нижнего решетного стана 6, состоящего из проходного 7 и подсевного 8 решет и направительных лотков 9 и 10. Аспирационная система имеет вентилятор 11, аспирационный канал первичной и вторичной очистки 12 и 13, первичную 14 и вторичную 15 камеры аспирации, клапан выгрузки легких примесей первичной 16 и вторичной 17 аспирации, регулировочную заслонку первичной аспирации 18 и вторичной 19 и выходной патрубок отработанного воздушного агента 20. Технологический процесс обмолота и воздушно-решетной очистки осуществляется следующим образом. Льноворох из бункера-дозатора 1 равномерным по ширине и толщине слоем подается на сетку первичной аспирации, где под действием воздушного потока,создаваемого вентилятором 11 и проходящего по аспирационному каналу 12, удаляются легкие примеси (Л.П.). Перемещаясь по аспирационной камере 14, они осаждаются, за счет потери скорости, и через клапан 16 выводятся из машины через выход . Очищенный от легких примесей льноворох поступает на начало верхнего перфорированного решета 3 решетного стана 2. На нем, через перфорированные отверстия, проваливаются тяжелые мелкие примеси и свободные семена, которые поступают на подсевное решето 4. Необмолоченные головки льна и мелкий ворох (Н.Г.М.В.) сходом с верхнего решета подаются в молотильный зазор вальцового аппарата 5, где и осуществляется их разрушение и выделение семян. Подсевное решето 4 отделяет тяжелые мелкие примеси (М.П.) от свободных семян (Св.С.). Свободные семена, сходом с подсевного решета, через направительный 2 1387 лоток 9 подаются на начало проходного решета нижнего грохота. Мелкие примеси, пройдя через подсевное решето, подаются к выходуи выводятся из машины. Обмолоченный молотильным аппаратом 5 льноворох подается направительным лотком на вторичную аспирацию 13, где из него выделяются легкие примеси Л.П., образовавшиеся при обмолоте льновороха, которые оседают затем в камере вторичной аспирации 15 и с помощью клапана 17 выводятся из машины через вывод Ш. Крупные примеси (К.П.), чистые семена(Ч.С.) и тяжелые мелкие примеси (М.П.) направляются на начало проходного решета 7 нижнего решетного стана 6. Решето подбирается таким образом, чтобы через него просеялись чистые семена (Ч.С.) и мелкие примеси (М.П.), а крупные примеси (К.П.) перемещаются к концу решета и по выводувыводятся из машины. Чистые семена (Ч.С.) сходом по решету 8 выводятся из машины через выводи направляются на дальнейшую очистку, а мелкие примеси (М.П.) поступают к выводу . Преимущество предлагаемой полезной модели состоит в более компактной схеме машины, уменьшении энергоемкости машины, а также травмировании семян в связи с отсутствием дополнительных транспортирующих устройств и металлических частей в молотильном устройстве. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
