Рабочий орган каналоочистителя

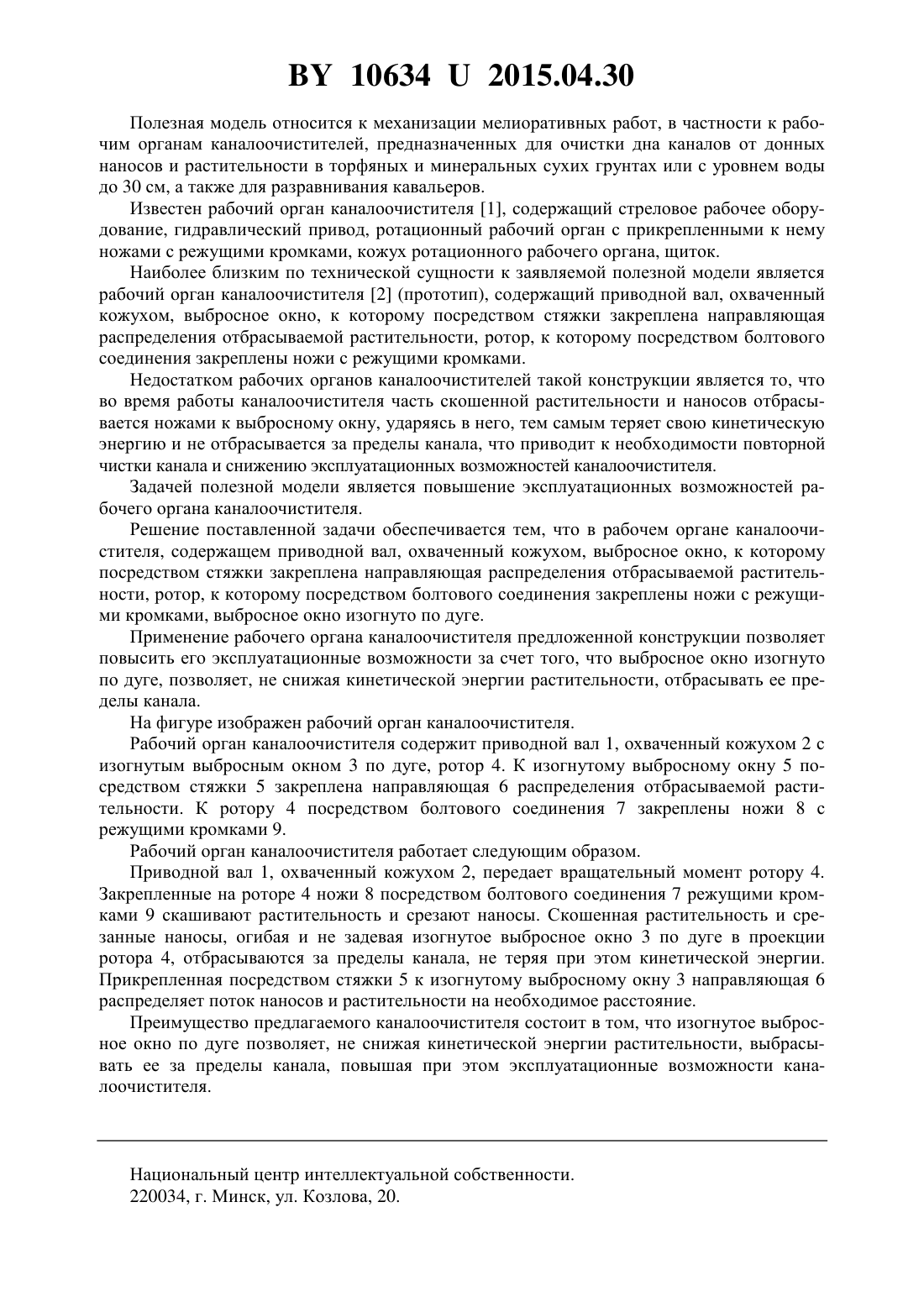

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Мажугин Иван Евгеньевич Басаревский Александр Николаевич Кравченин Константин Андреевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Рабочий орган каналоочистителя, содержащий приводной вал, охваченный кожухом,выбросное окно, к которому посредством стяжки закреплена направляющая распределения отбрасываемой растительности, ротор, к которому посредством болтового соединения закреплены ножи с режущими кромками, отличающийся тем, что выбросное окно изогнуто по дуге. 106342015.04.30 Полезная модель относится к механизации мелиоративных работ, в частности к рабочим органам каналоочистителей, предназначенных для очистки дна каналов от донных наносов и растительности в торфяных и минеральных сухих грунтах или с уровнем воды до 30 см, а также для разравнивания кавальеров. Известен рабочий орган каналоочистителя 1, содержащий стреловое рабочее оборудование, гидравлический привод, ротационный рабочий орган с прикрепленными к нему ножами с режущими кромками, кожух ротационного рабочего органа, щиток. Наиболее близким по технической сущности к заявляемой полезной модели является рабочий орган каналоочистителя 2 (прототип), содержащий приводной вал, охваченный кожухом, выбросное окно, к которому посредством стяжки закреплена направляющая распределения отбрасываемой растительности, ротор, к которому посредством болтового соединения закреплены ножи с режущими кромками. Недостатком рабочих органов каналоочистителей такой конструкции является то, что во время работы каналоочистителя часть скошенной растительности и наносов отбрасывается ножами к выбросному окну, ударяясь в него, тем самым теряет свою кинетическую энергию и не отбрасывается за пределы канала, что приводит к необходимости повторной чистки канала и снижению эксплуатационных возможностей каналоочистителя. Задачей полезной модели является повышение эксплуатационных возможностей рабочего органа каналоочистителя. Решение поставленной задачи обеспечивается тем, что в рабочем органе каналоочистителя, содержащем приводной вал, охваченный кожухом, выбросное окно, к которому посредством стяжки закреплена направляющая распределения отбрасываемой растительности, ротор, к которому посредством болтового соединения закреплены ножи с режущими кромками, выбросное окно изогнуто по дуге. Применение рабочего органа каналоочистителя предложенной конструкции позволяет повысить его эксплуатационные возможности за счет того, что выбросное окно изогнуто по дуге, позволяет, не снижая кинетической энергии растительности, отбрасывать ее пределы канала. На фигуре изображен рабочий орган каналоочистителя. Рабочий орган каналоочистителя содержит приводной вал 1, охваченный кожухом 2 с изогнутым выбросным окном 3 по дуге, ротор 4. К изогнутому выбросному окну 5 посредством стяжки 5 закреплена направляющая 6 распределения отбрасываемой растительности. К ротору 4 посредством болтового соединения 7 закреплены ножи 8 с режущими кромками 9. Рабочий орган каналоочистителя работает следующим образом. Приводной вал 1, охваченный кожухом 2, передает вращательный момент ротору 4. Закрепленные на роторе 4 ножи 8 посредством болтового соединения 7 режущими кромками 9 скашивают растительность и срезают наносы. Скошенная растительность и срезанные наносы, огибая и не задевая изогнутое выбросное окно 3 по дуге в проекции ротора 4, отбрасываются за пределы канала, не теряя при этом кинетической энергии. Прикрепленная посредством стяжки 5 к изогнутому выбросному окну 3 направляющая 6 распределяет поток наносов и растительности на необходимое расстояние. Преимущество предлагаемого каналоочистителя состоит в том, что изогнутое выбросное окно по дуге позволяет, не снижая кинетической энергии растительности, выбрасывать ее за пределы канала, повышая при этом эксплуатационные возможности каналоочистителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
