Машина для калибровки картофеля

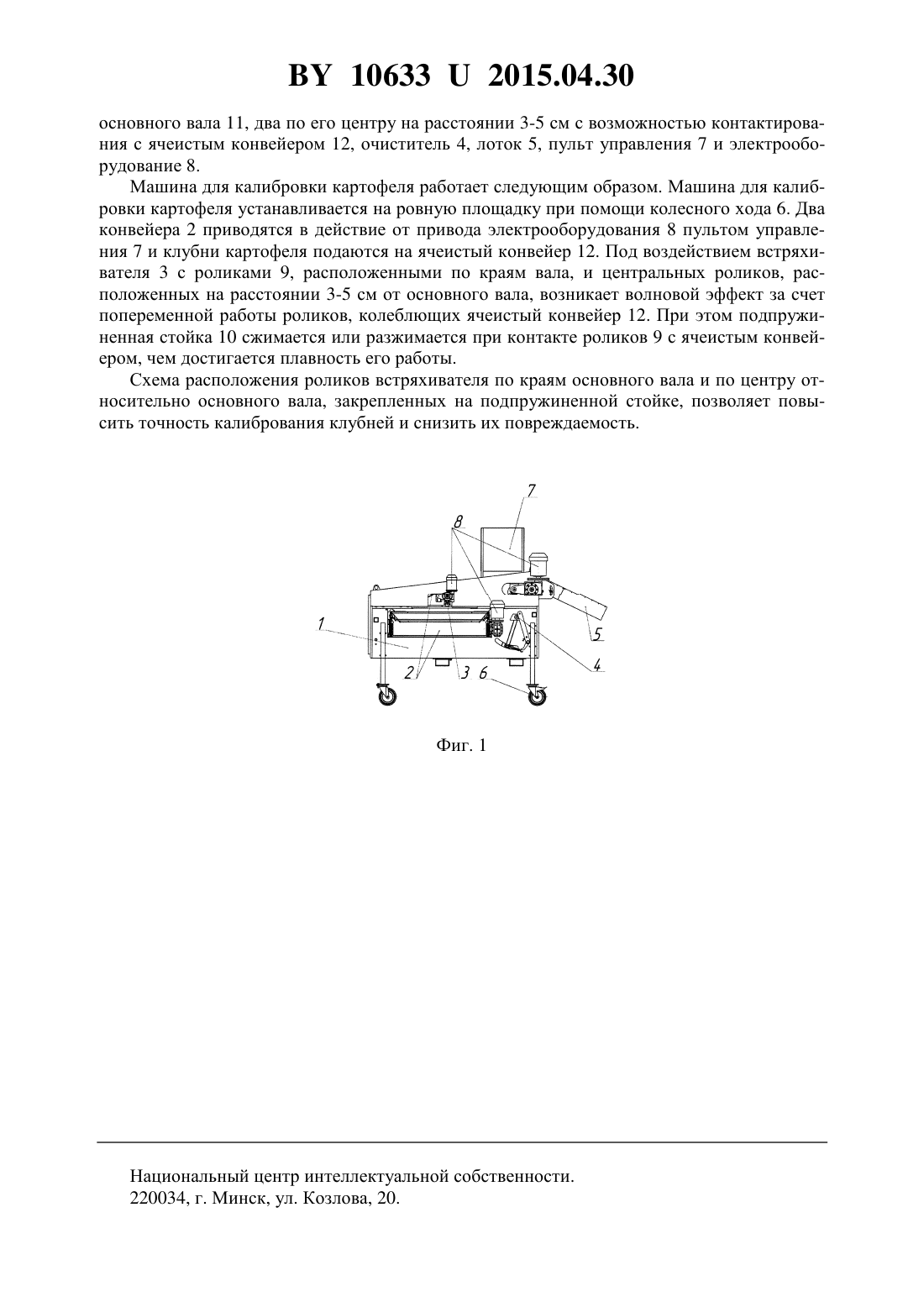

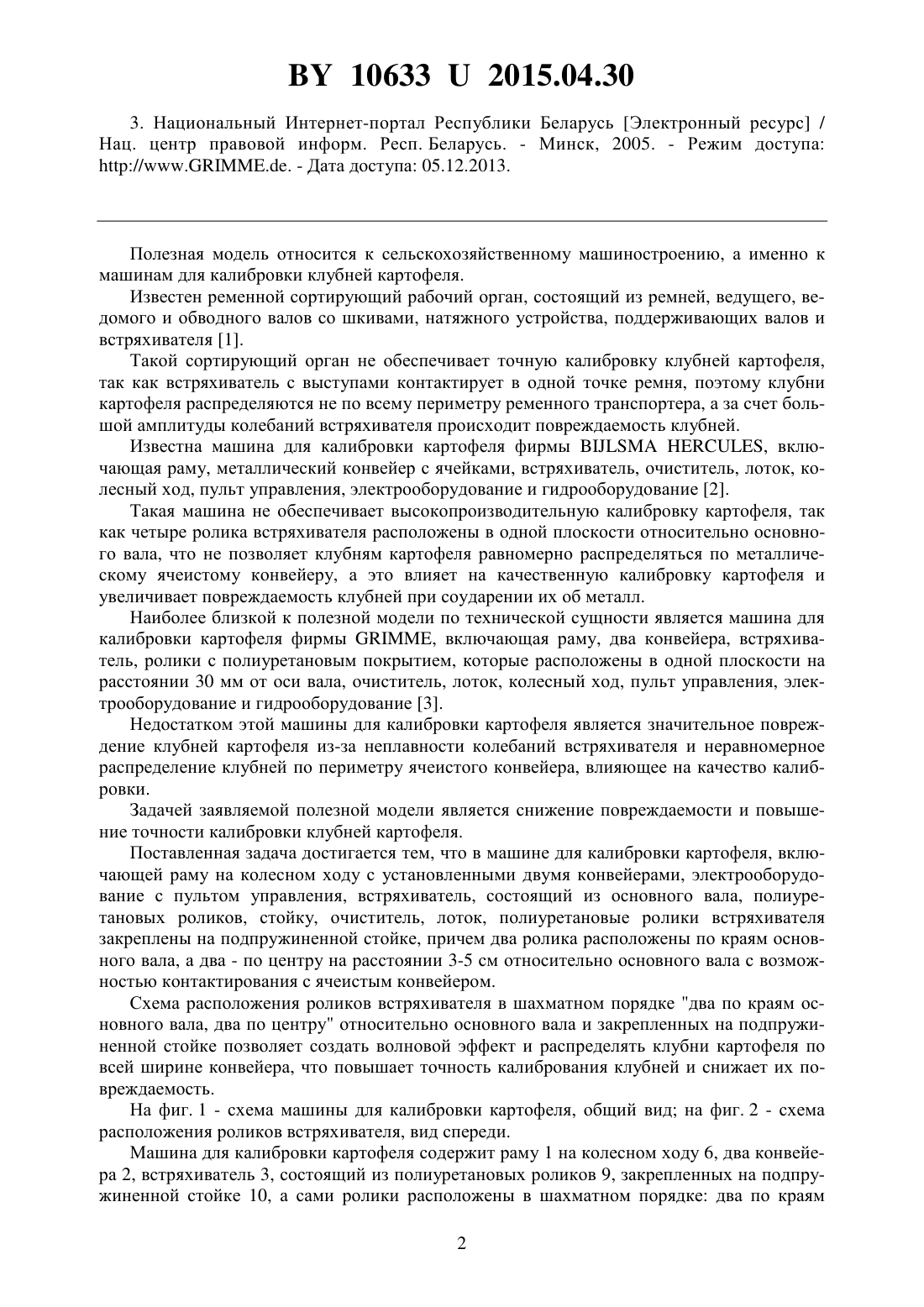

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ КАЛИБРОВКИ КАРТОФЕЛЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Комлач Дмитрий Иванович Воробей Александр Сергеевич Близнюк Александр Сергеевич Рапинчук Александр Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Машина для калибровки картофеля, включающая раму на колесном ходу с установленными двумя конвейерами, электрооборудованием с пультом управления, стойку, очиститель, лоток, встряхиватель, состоящий из основного вала, полиуретановых роликов,отличающаяся тем, что полиуретановые ролики встряхивателя закреплены на подпружиненной стойке, причем два ролика расположены по краям основного вала, а два - по центру на расстоянии 3-5 см относительно основного вала с возможностью контактирования с ячеистым конвейером.(56) 1. Колчин Н.Н., Трусов В.П. Машины для сортирования и послеуборочной обработки картофеля. - М. Машиностроение, 1966. - С. 67. 2. Национальный Интернет-портал Республики Беларусь Электронный ресурс / Нац. центр правовой информ. Респ. Беларусь. - Минск, 2005. - режим доступа //. - дата доступа 05.12.2013. 106332015.04.30 3. Национальный Интернет-портал Республики Беларусь Электронный ресурс / Нац. центр правовой информ. Респ. Беларусь. - Минск, 2005. - Режим доступа Полезная модель относится к сельскохозяйственному машиностроению, а именно к машинам для калибровки клубней картофеля. Известен ременной сортирующий рабочий орган, состоящий из ремней, ведущего, ведомого и обводного валов со шкивами, натяжного устройства, поддерживающих валов и встряхивателя 1. Такой сортирующий орган не обеспечивает точную калибровку клубней картофеля,так как встряхиватель с выступами контактирует в одной точке ремня, поэтому клубни картофеля распределяются не по всему периметру ременного транспортера, а за счет большой амплитуды колебаний встряхивателя происходит повреждаемость клубней. Известна машина для калибровки картофеля фирмы, включающая раму, металлический конвейер с ячейками, встряхиватель, очиститель, лоток, колесный ход, пульт управления, электрооборудование и гидрооборудование 2. Такая машина не обеспечивает высокопроизводительную калибровку картофеля, так как четыре ролика встряхивателя расположены в одной плоскости относительно основного вала, что не позволяет клубням картофеля равномерно распределяться по металлическому ячеистому конвейеру, а это влияет на качественную калибровку картофеля и увеличивает повреждаемость клубней при соударении их об металл. Наиболее близкой к полезной модели по технической сущности является машина для калибровки картофеля фирмы , включающая раму, два конвейера, встряхиватель, ролики с полиуретановым покрытием, которые расположены в одной плоскости на расстоянии 30 мм от оси вала, очиститель, лоток, колесный ход, пульт управления, электрооборудование и гидрооборудование 3. Недостатком этой машины для калибровки картофеля является значительное повреждение клубней картофеля из-за неплавности колебаний встряхивателя и неравномерное распределение клубней по периметру ячеистого конвейера, влияющее на качество калибровки. Задачей заявляемой полезной модели является снижение повреждаемости и повышение точности калибровки клубней картофеля. Поставленная задача достигается тем, что в машине для калибровки картофеля, включающей раму на колесном ходу с установленными двумя конвейерами, электрооборудование с пультом управления, встряхиватель, состоящий из основного вала, полиуретановых роликов, стойку, очиститель, лоток, полиуретановые ролики встряхивателя закреплены на подпружиненной стойке, причем два ролика расположены по краям основного вала, а два - по центру на расстоянии 3-5 см относительно основного вала с возможностью контактирования с ячеистым конвейером. Схема расположения роликов встряхивателя в шахматном порядке два по краям основного вала, два по центру относительно основного вала и закрепленных на подпружиненной стойке позволяет создать волновой эффект и распределять клубни картофеля по всей ширине конвейера, что повышает точность калибрования клубней и снижает их повреждаемость. На фиг. 1 - схема машины для калибровки картофеля, общий вид на фиг. 2 - схема расположения роликов встряхивателя, вид спереди. Машина для калибровки картофеля содержит раму 1 на колесном ходу 6, два конвейера 2, встряхиватель 3, состоящий из полиуретановых роликов 9, закрепленных на подпружиненной стойке 10, а сами ролики расположены в шахматном порядке два по краям 2 106332015.04.30 основного вала 11, два по его центру на расстоянии 3-5 см с возможностью контактирования с ячеистым конвейером 12, очиститель 4, лоток 5, пульт управления 7 и электрооборудование 8. Машина для калибровки картофеля работает следующим образом. Машина для калибровки картофеля устанавливается на ровную площадку при помощи колесного хода 6. Два конвейера 2 приводятся в действие от привода электрооборудования 8 пультом управления 7 и клубни картофеля подаются на ячеистый конвейер 12. Под воздействием встряхивателя 3 с роликами 9, расположенными по краям вала, и центральных роликов, расположенных на расстоянии 3-5 см от основного вала, возникает волновой эффект за счет попеременной работы роликов, колеблющих ячеистый конвейер 12. При этом подпружиненная стойка 10 сжимается или разжимается при контакте роликов 9 с ячеистым конвейером, чем достигается плавность его работы. Схема расположения роликов встряхивателя по краям основного вала и по центру относительно основного вала, закрепленных на подпружиненной стойке, позволяет повысить точность калибрования клубней и снизить их повреждаемость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
