Штанга опрыскивателя с ветрозащитным устройством

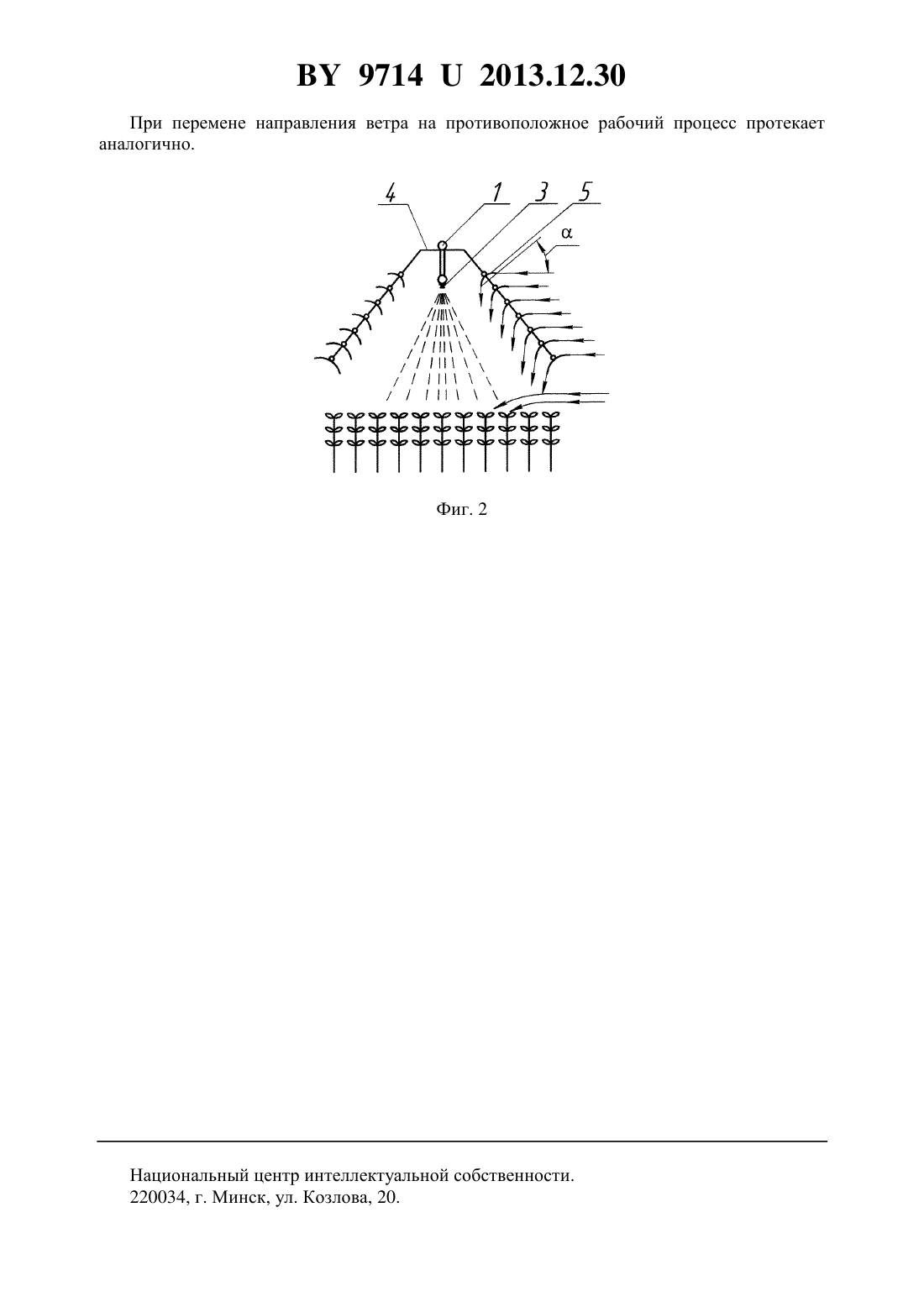

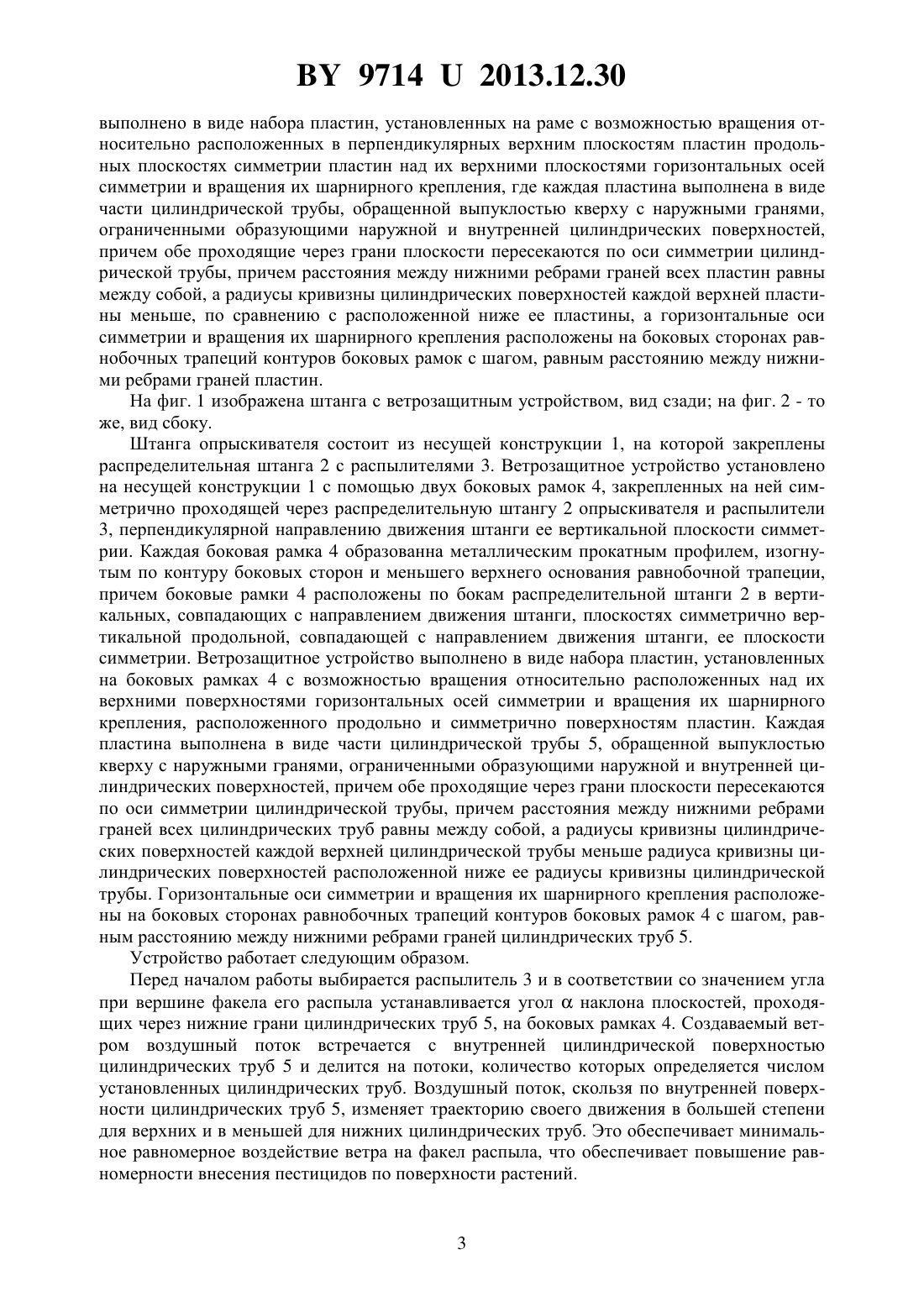

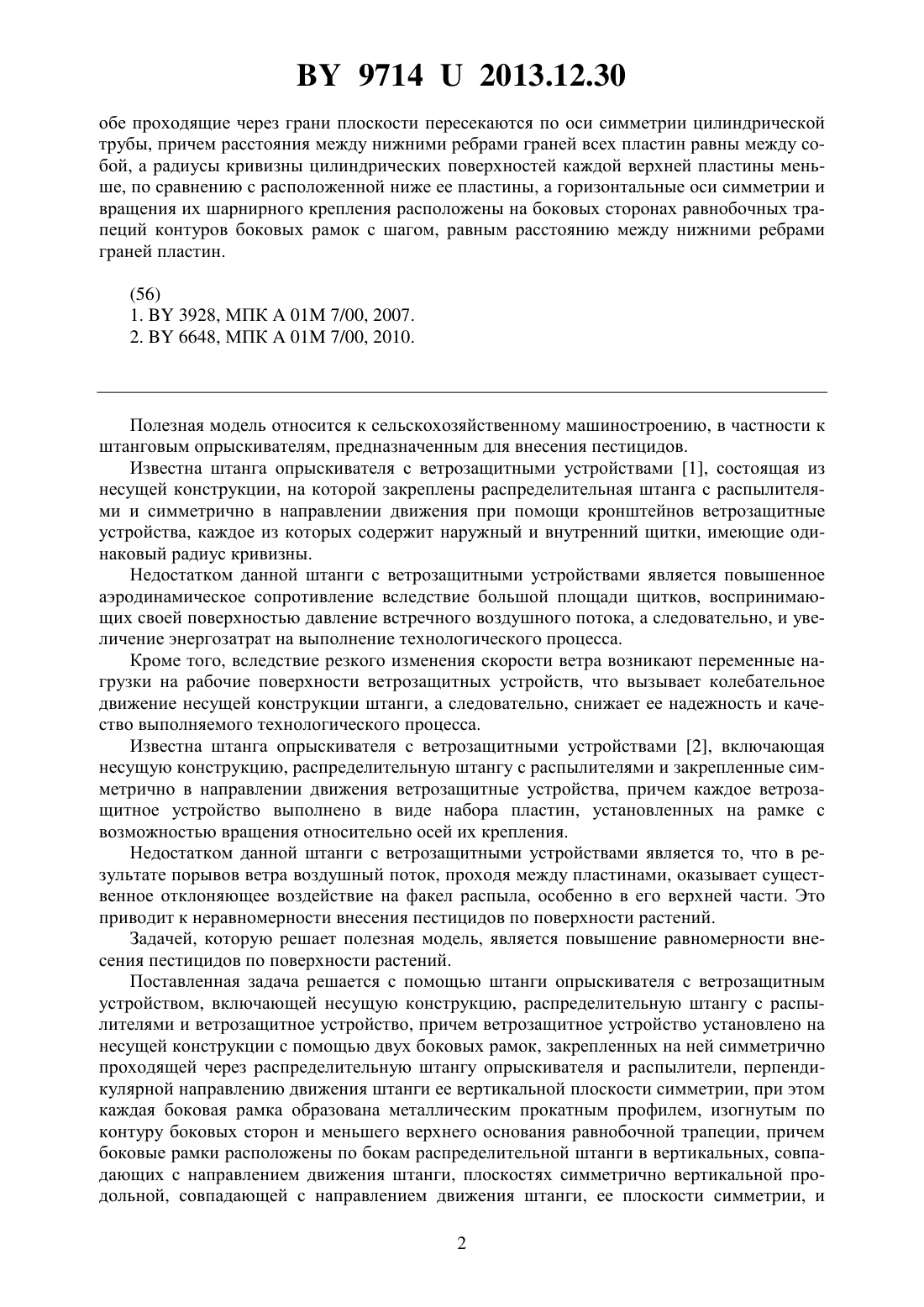

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Крук Игорь Степанович Агейчик Валерий Александрович Мальцев Денис Романович Гордеенко Олег Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Штанга опрыскивателя с ветрозащитными устройствами, включающая несущую конструкцию, распределительную штангу с распылителями и ветрозащитное устройство, причем ветрозащитное устройство установлено на несущей конструкции с помощью двух боковых рамок, закрепленных на ней симметрично проходящей через распределительную штангу опрыскивателя и распылители, перпендикулярной направлению движения штанги ее вертикальной плоскости симметрии, при этом каждая боковая рамка образована металлическим прокатным профилем, изогнутым по контуру боковых сторон и меньшего верхнего основания равнобочной трапеции, причем боковые рамки расположены по бокам распределительной штанги в вертикальных, совпадающих с направлением движения штанги, плоскостях симметрично вертикальной продольной, совпадающей с направлением движения штанги, ее плоскости симметрии, и выполнено в виде набора пластин, установленных на раме с возможностью вращения относительно расположенных в перпендикулярных верхним плоскостям пластин продольных плоскостях симметрии пластин над их верхними плоскостями горизонтальных осей симметрии и вращения их шарнирного крепления, отличающаяся тем, что каждая пластина выполнена в виде части цилиндрической трубы, обращенной выпуклостью кверху с наружными гранями, ограниченными образующими наружной и внутренней цилиндрических поверхностей, причем 97142013.12.30 обе проходящие через грани плоскости пересекаются по оси симметрии цилиндрической трубы, причем расстояния между нижними ребрами граней всех пластин равны между собой, а радиусы кривизны цилиндрических поверхностей каждой верхней пластины меньше, по сравнению с расположенной ниже ее пластины, а горизонтальные оси симметрии и вращения их шарнирного крепления расположены на боковых сторонах равнобочных трапеций контуров боковых рамок с шагом, равным расстоянию между нижними ребрами граней пластин. Полезная модель относится к сельскохозяйственному машиностроению, в частности к штанговым опрыскивателям, предназначенным для внесения пестицидов. Известна штанга опрыскивателя с ветрозащитными устройствами 1, состоящая из несущей конструкции, на которой закреплены распределительная штанга с распылителями и симметрично в направлении движения при помощи кронштейнов ветрозащитные устройства, каждое из которых содержит наружный и внутренний щитки, имеющие одинаковый радиус кривизны. Недостатком данной штанги с ветрозащитными устройствами является повышенное аэродинамическое сопротивление вследствие большой площади щитков, воспринимающих своей поверхностью давление встречного воздушного потока, а следовательно, и увеличение энергозатрат на выполнение технологического процесса. Кроме того, вследствие резкого изменения скорости ветра возникают переменные нагрузки на рабочие поверхности ветрозащитных устройств, что вызывает колебательное движение несущей конструкции штанги, а следовательно, снижает ее надежность и качество выполняемого технологического процесса. Известна штанга опрыскивателя с ветрозащитными устройствами 2, включающая несущую конструкцию, распределительную штангу с распылителями и закрепленные симметрично в направлении движения ветрозащитные устройства, причем каждое ветрозащитное устройство выполнено в виде набора пластин, установленных на рамке с возможностью вращения относительно осей их крепления. Недостатком данной штанги с ветрозащитными устройствами является то, что в результате порывов ветра воздушный поток, проходя между пластинами, оказывает существенное отклоняющее воздействие на факел распыла, особенно в его верхней части. Это приводит к неравномерности внесения пестицидов по поверхности растений. Задачей, которую решает полезная модель, является повышение равномерности внесения пестицидов по поверхности растений. Поставленная задача решается с помощью штанги опрыскивателя с ветрозащитным устройством, включающей несущую конструкцию, распределительную штангу с распылителями и ветрозащитное устройство, причем ветрозащитное устройство установлено на несущей конструкции с помощью двух боковых рамок, закрепленных на ней симметрично проходящей через распределительную штангу опрыскивателя и распылители, перпендикулярной направлению движения штанги ее вертикальной плоскости симметрии, при этом каждая боковая рамка образована металлическим прокатным профилем, изогнутым по контуру боковых сторон и меньшего верхнего основания равнобочной трапеции, причем боковые рамки расположены по бокам распределительной штанги в вертикальных, совпадающих с направлением движения штанги, плоскостях симметрично вертикальной продольной, совпадающей с направлением движения штанги, ее плоскости симметрии, и 2 97142013.12.30 выполнено в виде набора пластин, установленных на раме с возможностью вращения относительно расположенных в перпендикулярных верхним плоскостям пластин продольных плоскостях симметрии пластин над их верхними плоскостями горизонтальных осей симметрии и вращения их шарнирного крепления, где каждая пластина выполнена в виде части цилиндрической трубы, обращенной выпуклостью кверху с наружными гранями,ограниченными образующими наружной и внутренней цилиндрических поверхностей,причем обе проходящие через грани плоскости пересекаются по оси симметрии цилиндрической трубы, причем расстояния между нижними ребрами граней всех пластин равны между собой, а радиусы кривизны цилиндрических поверхностей каждой верхней пластины меньше, по сравнению с расположенной ниже ее пластины, а горизонтальные оси симметрии и вращения их шарнирного крепления расположены на боковых сторонах равнобочных трапеций контуров боковых рамок с шагом, равным расстоянию между нижними ребрами граней пластин. На фиг. 1 изображена штанга с ветрозащитным устройством, вид сзади на фиг. 2 - то же, вид сбоку. Штанга опрыскивателя состоит из несущей конструкции 1, на которой закреплены распределительная штанга 2 с распылителями 3. Ветрозащитное устройство установлено на несущей конструкции 1 с помощью двух боковых рамок 4, закрепленных на ней симметрично проходящей через распределительную штангу 2 опрыскивателя и распылители 3, перпендикулярной направлению движения штанги ее вертикальной плоскости симметрии. Каждая боковая рамка 4 образованна металлическим прокатным профилем, изогнутым по контуру боковых сторон и меньшего верхнего основания равнобочной трапеции,причем боковые рамки 4 расположены по бокам распределительной штанги 2 в вертикальных, совпадающих с направлением движения штанги, плоскостях симметрично вертикальной продольной, совпадающей с направлением движения штанги, ее плоскости симметрии. Ветрозащитное устройство выполнено в виде набора пластин, установленных на боковых рамках 4 с возможностью вращения относительно расположенных над их верхними поверхностями горизонтальных осей симметрии и вращения их шарнирного крепления, расположенного продольно и симметрично поверхностям пластин. Каждая пластина выполнена в виде части цилиндрической трубы 5, обращенной выпуклостью кверху с наружными гранями, ограниченными образующими наружной и внутренней цилиндрических поверхностей, причем обе проходящие через грани плоскости пересекаются по оси симметрии цилиндрической трубы, причем расстояния между нижними ребрами граней всех цилиндрических труб равны между собой, а радиусы кривизны цилиндрических поверхностей каждой верхней цилиндрической трубы меньше радиуса кривизны цилиндрических поверхностей расположенной ниже ее радиусы кривизны цилиндрической трубы. Горизонтальные оси симметрии и вращения их шарнирного крепления расположены на боковых сторонах равнобочных трапеций контуров боковых рамок 4 с шагом, равным расстоянию между нижними ребрами граней цилиндрических труб 5. Устройство работает следующим образом. Перед началом работы выбирается распылитель 3 и в соответствии со значением угла при вершине факела его распыла устанавливается уголнаклона плоскостей, проходящих через нижние грани цилиндрических труб 5, на боковых рамках 4. Создаваемый ветром воздушный поток встречается с внутренней цилиндрической поверхностью цилиндрических труб 5 и делится на потоки, количество которых определяется числом установленных цилиндрических труб. Воздушный поток, скользя по внутренней поверхности цилиндрических труб 5, изменяет траекторию своего движения в большей степени для верхних и в меньшей для нижних цилиндрических труб. Это обеспечивает минимальное равномерное воздействие ветра на факел распыла, что обеспечивает повышение равномерности внесения пестицидов по поверхности растений. 97142013.12.30 При перемене направления ветра на противоположное рабочий процесс протекает аналогично. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
