Рабочий орган фронтальной косилки

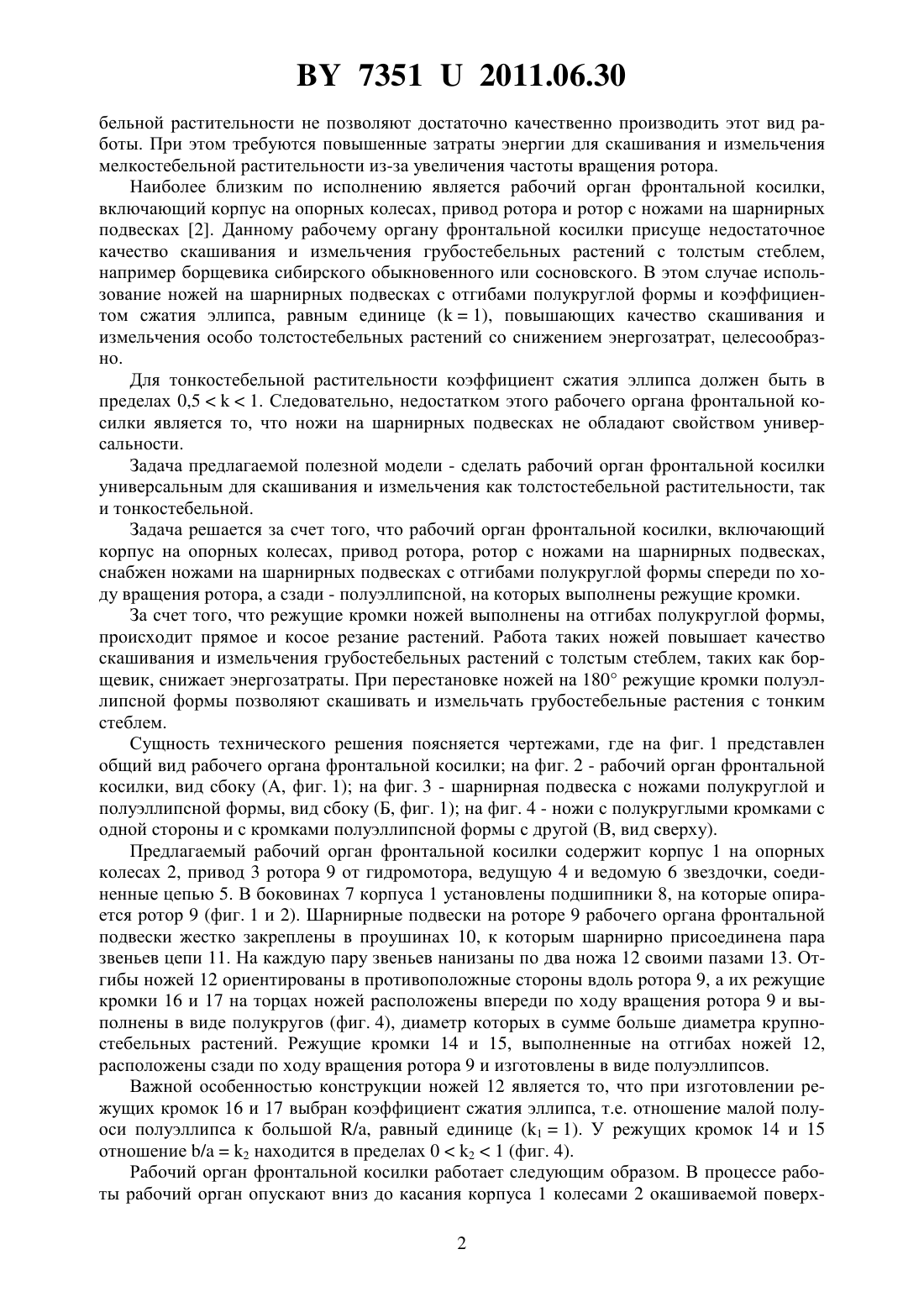

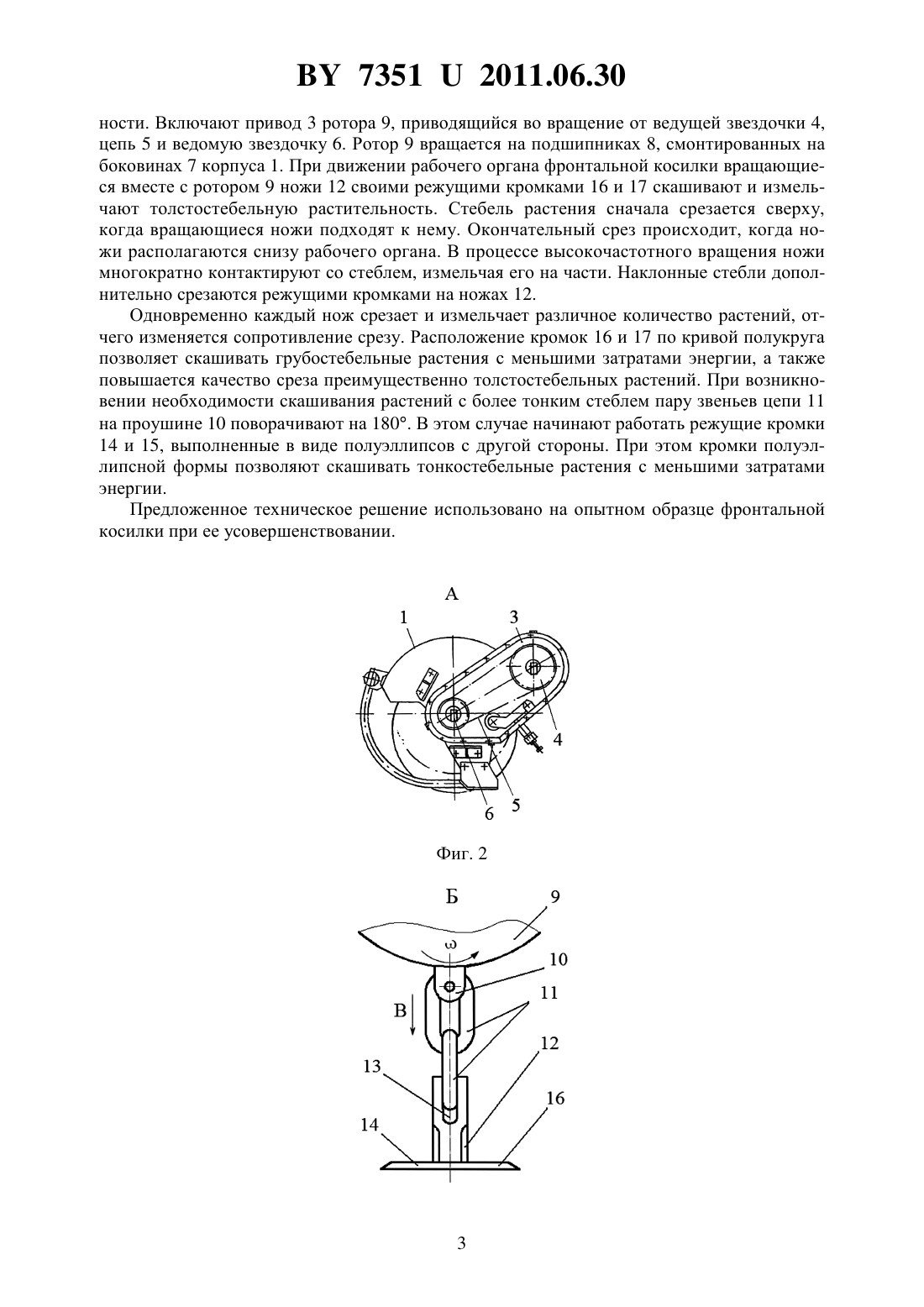

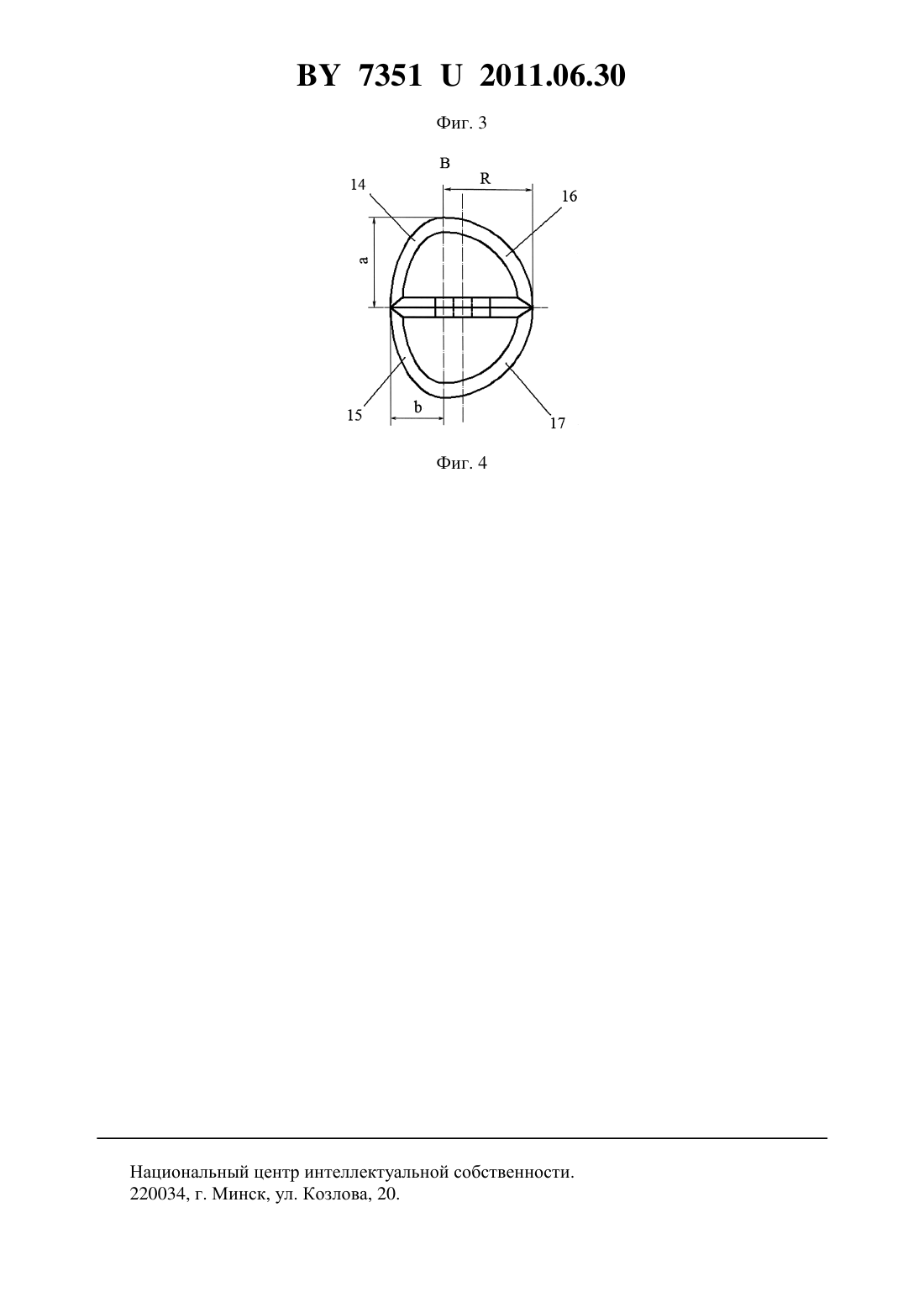

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ФРОНТАЛЬНОЙ КОСИЛКИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Бобко Виктор Николаевич Оскирко Сергей Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган фронтальной косилки, включающий корпус на опорных колесах, привод ротора и ротор с ножами на шарнирных подвесках, отличающийся тем, что ножи на шарнирных подвесках снабжены отгибами полукруглой формы спереди по ходу вращения ротора, а сзади - полуэллипсной, на которых выполнены режущие кромки. Фиг. 1 Предлагаемое техническое решение относится к механизации сельскохозяйственного производства и предназначено, в частности, для скашивания и измельчения растительности. Известен рабочий орган фронтальной косилки, включающий корпус с ротором, оснащенным шарнирно подвешенными ножами с отгибом вперед по ходу вращения, и привод 1. Недостатком данной конструкции является то, что отгибы ножа с режущими кромками, выполненными под прямым углом, в процессе скашивания и измельчения грубосте 73512011.06.30 бельной растительности не позволяют достаточно качественно производить этот вид работы. При этом требуются повышенные затраты энергии для скашивания и измельчения мелкостебельной растительности из-за увеличения частоты вращения ротора. Наиболее близким по исполнению является рабочий орган фронтальной косилки,включающий корпус на опорных колесах, привод ротора и ротор с ножами на шарнирных подвесках 2. Данному рабочему органу фронтальной косилки присуще недостаточное качество скашивания и измельчения грубостебельных растений с толстым стеблем,например борщевика сибирского обыкновенного или сосновского. В этом случае использование ножей на шарнирных подвесках с отгибами полукруглой формы и коэффициентом сжатия эллипса, равным единице (1), повышающих качество скашивания и измельчения особо толстостебельных растений со снижением энергозатрат, целесообразно. Для тонкостебельной растительности коэффициент сжатия эллипса должен быть в пределах 0,51. Следовательно, недостатком этого рабочего органа фронтальной косилки является то, что ножи на шарнирных подвесках не обладают свойством универсальности. Задача предлагаемой полезной модели - сделать рабочий орган фронтальной косилки универсальным для скашивания и измельчения как толстостебельной растительности, так и тонкостебельной. Задача решается за счет того, что рабочий орган фронтальной косилки, включающий корпус на опорных колесах, привод ротора, ротор с ножами на шарнирных подвесках,снабжен ножами на шарнирных подвесках с отгибами полукруглой формы спереди по ходу вращения ротора, а сзади - полуэллипсной, на которых выполнены режущие кромки. За счет того, что режущие кромки ножей выполнены на отгибах полукруглой формы,происходит прямое и косое резание растений. Работа таких ножей повышает качество скашивания и измельчения грубостебельных растений с толстым стеблем, таких как борщевик, снижает энергозатраты. При перестановке ножей на 180 режущие кромки полуэллипсной формы позволяют скашивать и измельчать грубостебельные растения с тонким стеблем. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид рабочего органа фронтальной косилки на фиг. 2 - рабочий орган фронтальной косилки, вид сбоку (А, фиг. 1) на фиг. 3 - шарнирная подвеска с ножами полукруглой и полуэллипсной формы, вид сбоку (Б, фиг. 1) на фиг. 4 - ножи с полукруглыми кромками с одной стороны и с кромками полуэллипсной формы с другой (В, вид сверху). Предлагаемый рабочий орган фронтальной косилки содержит корпус 1 на опорных колесах 2, привод 3 ротора 9 от гидромотора, ведущую 4 и ведомую 6 звездочки, соединенные цепью 5. В боковинах 7 корпуса 1 установлены подшипники 8, на которые опирается ротор 9 (фиг. 1 и 2). Шарнирные подвески на роторе 9 рабочего органа фронтальной подвески жестко закреплены в проушинах 10, к которым шарнирно присоединена пара звеньев цепи 11. На каждую пару звеньев нанизаны по два ножа 12 своими пазами 13. Отгибы ножей 12 ориентированы в противоположные стороны вдоль ротора 9, а их режущие кромки 16 и 17 на торцах ножей расположены впереди по ходу вращения ротора 9 и выполнены в виде полукругов (фиг. 4), диаметр которых в сумме больше диаметра крупностебельных растений. Режущие кромки 14 и 15, выполненные на отгибах ножей 12,расположены сзади по ходу вращения ротора 9 и изготовлены в виде полуэллипсов. Важной особенностью конструкции ножей 12 является то, что при изготовлении режущих кромок 16 и 17 выбран коэффициент сжатия эллипса, т.е. отношение малой полуоси полуэллипса к большой /, равный единице (11). У режущих кромок 14 и 15 отношение /2 находится в пределах 021 (фиг. 4). Рабочий орган фронтальной косилки работает следующим образом. В процессе работырабочий орган опускают вниз до касания корпуса 1 колесами 2 окашиваемой поверх 2 73512011.06.30 ности. Включают привод 3 ротора 9, приводящийся во вращение от ведущей звездочки 4,цепь 5 и ведомую звездочку 6. Ротор 9 вращается на подшипниках 8, смонтированных на боковинах 7 корпуса 1. При движении рабочего органа фронтальной косилки вращающиеся вместе с ротором 9 ножи 12 своими режущими кромками 16 и 17 скашивают и измельчают толстостебельную растительность. Стебель растения сначала срезается сверху,когда вращающиеся ножи подходят к нему. Окончательный срез происходит, когда ножи располагаются снизу рабочего органа. В процессе высокочастотного вращения ножи многократно контактируют со стеблем, измельчая его на части. Наклонные стебли дополнительно срезаются режущими кромками на ножах 12. Одновременно каждый нож срезает и измельчает различное количество растений, отчего изменяется сопротивление срезу. Расположение кромок 16 и 17 по кривой полукруга позволяет скашивать грубостебельные растения с меньшими затратами энергии, а также повышается качество среза преимущественно толстостебельных растений. При возникновении необходимости скашивания растений с более тонким стеблем пару звеньев цепи 11 на проушине 10 поворачивают на 180. В этом случае начинают работать режущие кромки 14 и 15, выполненные в виде полуэллипсов с другой стороны. При этом кромки полуэллипсной формы позволяют скашивать тонкостебельные растения с меньшими затратами энергии. Предложенное техническое решение использовано на опытном образце фронтальной косилки при ее усовершенствовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
