Нож каналоочистителя

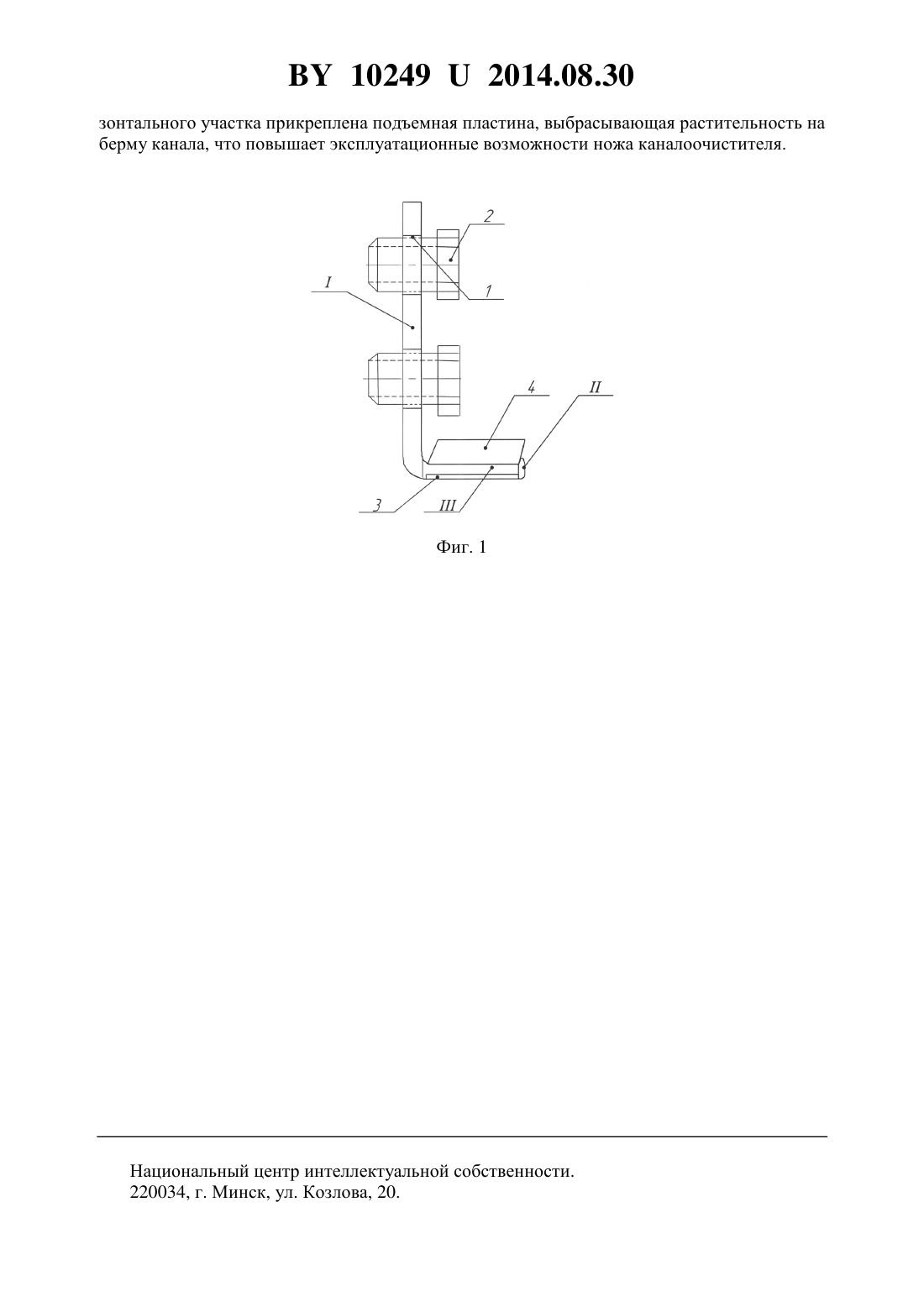

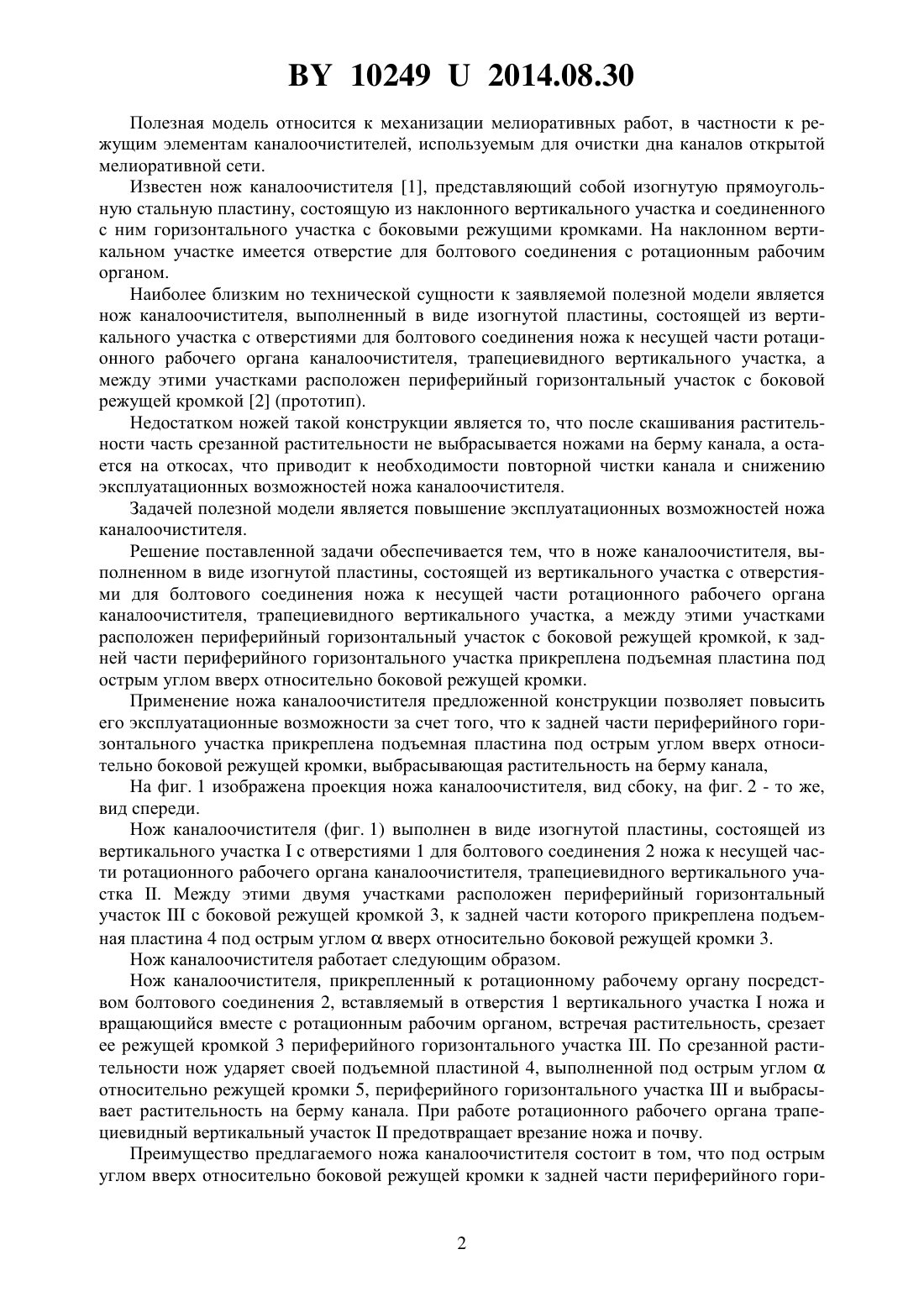

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Мажугин Иван Евгеньевич Бакач Николай Георгиевич Басаревский Александр Николаевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Нож каналоочистителя, выполненный в виде изогнутой пластины, состоящей из вертикального участка с отверстиями для болтового соединения ножа к несущей части ротационного рабочего органа каналоочистителя, трапециевидного вертикального участка, а между этими участками расположен периферийный горизонтальный участок с боковой режущей кромкой, отличающийся тем, что к задней части периферийного горизонтального участка прикреплена подъемная пластина под острым углом вверх относительно боковой режущей кромки. 102492014.08.30 Полезная модель относится к механизации мелиоративных работ, в частности к режущим элементам каналоочистителей, используемым для очистки дна каналов открытой мелиоративной сети. Известен нож каналоочистителя 1, представляющий собой изогнутую прямоугольную стальную пластину, состоящую из наклонного вертикального участка и соединенного с ним горизонтального участка с боковыми режущими кромками. На наклонном вертикальном участке имеется отверстие для болтового соединения с ротационным рабочим органом. Наиболее близким но технической сущности к заявляемой полезной модели является нож каналоочистителя, выполненный в виде изогнутой пластины, состоящей из вертикального участка с отверстиями для болтового соединения ножа к несущей части ротационного рабочего органа каналоочистителя, трапециевидного вертикального участка, а между этими участками расположен периферийный горизонтальный участок с боковой режущей кромкой 2 (прототип). Недостатком ножей такой конструкции является то, что после скашивания растительности часть срезанной растительности не выбрасывается ножами на берму канала, а остается на откосах, что приводит к необходимости повторной чистки канала и снижению эксплуатационных возможностей ножа каналоочистителя. Задачей полезной модели является повышение эксплуатационных возможностей ножа каналоочистителя. Решение поставленной задачи обеспечивается тем, что в ноже каналоочистителя, выполненном в виде изогнутой пластины, состоящей из вертикального участка с отверстиями для болтового соединения ножа к несущей части ротационного рабочего органа каналоочистителя, трапециевидного вертикального участка, а между этими участками расположен периферийный горизонтальный участок с боковой режущей кромкой, к задней части периферийного горизонтального участка прикреплена подъемная пластина под острым углом вверх относительно боковой режущей кромки. Применение ножа каналоочистителя предложенной конструкции позволяет повысить его эксплуатационные возможности за счет того, что к задней части периферийного горизонтального участка прикреплена подъемная пластина под острым углом вверх относительно боковой режущей кромки, выбрасывающая растительность на берму канала,На фиг. 1 изображена проекция ножа каналоочистителя, вид сбоку, на фиг. 2 - то же,вид спереди. Нож каналоочистителя (фиг. 1) выполнен в виде изогнутой пластины, состоящей из вертикального участкас отверстиями 1 для болтового соединения 2 ножа к несущей части ротационного рабочего органа каналоочистителя, трапециевидного вертикального участка . Между этими двумя участками расположен периферийный горизонтальный участокс боковой режущей кромкой 3, к задней части которого прикреплена подъемная пластина 4 под острым угломвверх относительно боковой режущей кромки 3. Нож каналоочистителя работает следующим образом. Нож каналоочистителя, прикрепленный к ротационному рабочему органу посредством болтового соединения 2, вставляемый в отверстия 1 вертикального участканожа и вращающийся вместе с ротационным рабочим органом, встречая растительность, срезает ее режущей кромкой 3 периферийного горизонтального участка . По срезанной растительности нож ударяет своей подъемной пластиной 4, выполненной под острым угломотносительно режущей кромки 5, периферийного горизонтального участкаи выбрасывает растительность на берму канала. При работе ротационного рабочего органа трапециевидный вертикальный участокпредотвращает врезание ножа и почву. Преимущество предлагаемого ножа каналоочистителя состоит в том, что под острым углом вверх относительно боковой режущей кромки к задней части периферийного гори 2 102492014.08.30 зонтального участка прикреплена подъемная пластина, выбрасывающая растительность на берму канала, что повышает эксплуатационные возможности ножа каналоочистителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
