Рабочий орган каналоочистителя

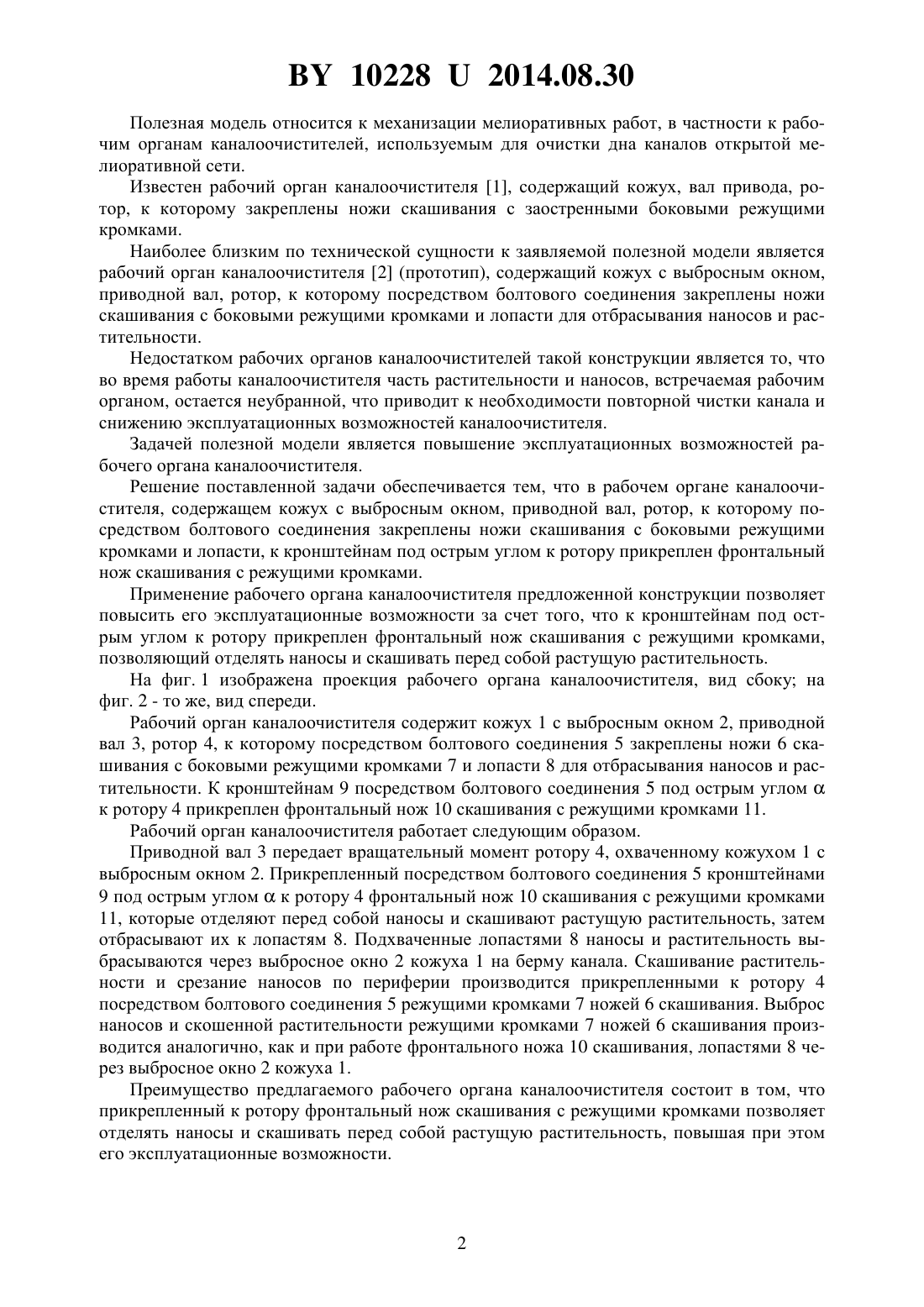

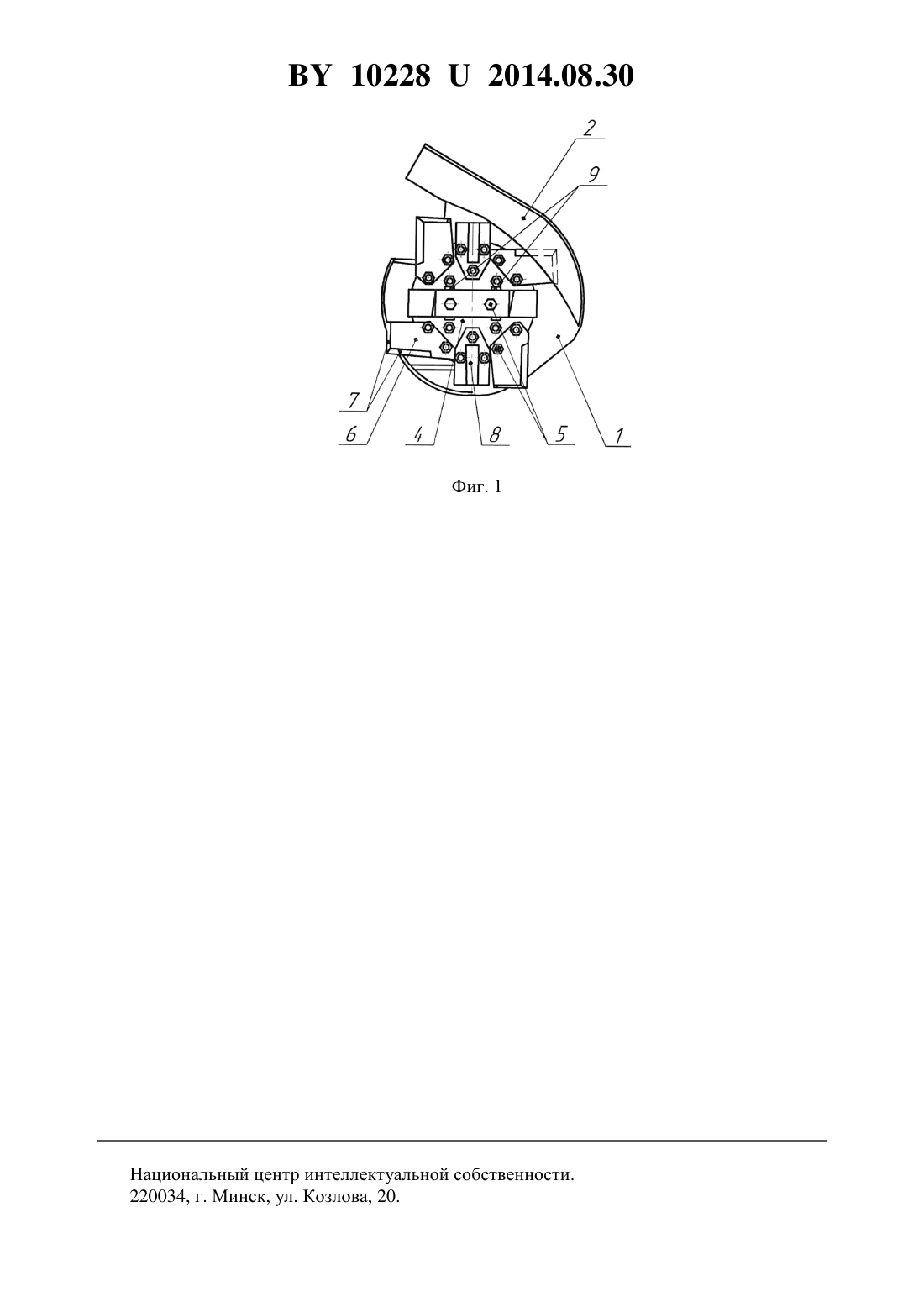

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Мажугин Иван Евгеньевич Бакач Николай Георгиевич Басаревский Александр Николаевич Кострома Сергей Павлович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Рабочий орган каналоочистителя, содержащий кожух с выбросным окном, приводной вал, ротор, к которому посредством болтового соединения закреплены ножи скашивания с боковыми режущими кромками и лопасти, отличающийся тем, что к кронштейнам под острым углом к ротору прикреплен фронтальный нож скашивания с режущими кромками.(56) 1. ФирмаЭлектронный ресурс Режим доступа //. ./. Дата доступа 29.10.2013. 2. Сельхозтехника и оборудование Электронный ресурс Режим доступа 102282014.08.30 Полезная модель относится к механизации мелиоративных работ, в частности к рабочим органам каналоочистителей, используемым для очистки дна каналов открытой мелиоративной сети. Известен рабочий орган каналоочистителя 1, содержащий кожух, вал привода, ротор, к которому закреплены ножи скашивания с заостренными боковыми режущими кромками. Наиболее близким по технической сущности к заявляемой полезной модели является рабочий орган каналоочистителя 2 (прототип), содержащий кожух с выбросным окном,приводной вал, ротор, к которому посредством болтового соединения закреплены ножи скашивания с боковыми режущими кромками и лопасти для отбрасывания наносов и растительности. Недостатком рабочих органов каналоочистителей такой конструкции является то, что во время работы каналоочистителя часть растительности и наносов, встречаемая рабочим органом, остается неубранной, что приводит к необходимости повторной чистки канала и снижению эксплуатационных возможностей каналоочистителя. Задачей полезной модели является повышение эксплуатационных возможностей рабочего органа каналоочистителя. Решение поставленной задачи обеспечивается тем, что в рабочем органе каналоочистителя, содержащем кожух с выбросным окном, приводной вал, ротор, к которому посредством болтового соединения закреплены ножи скашивания с боковыми режущими кромками и лопасти, к кронштейнам под острым углом к ротору прикреплен фронтальный нож скашивания с режущими кромками. Применение рабочего органа каналоочистителя предложенной конструкции позволяет повысить его эксплуатационные возможности за счет того, что к кронштейнам под острым углом к ротору прикреплен фронтальный нож скашивания с режущими кромками,позволяющий отделять наносы и скашивать перед собой растущую растительность. На фиг. 1 изображена проекция рабочего органа каналоочистителя, вид сбоку на фиг. 2 - то же, вид спереди. Рабочий орган каналоочистителя содержит кожух 1 с выбросным окном 2, приводной вал 3, ротор 4, к которому посредством болтового соединения 5 закреплены ножи 6 скашивания с боковыми режущими кромками 7 и лопасти 8 для отбрасывания наносов и растительности. К кронштейнам 9 посредством болтового соединения 5 под острым угломк ротору 4 прикреплен фронтальный нож 10 скашивания с режущими кромками 11. Рабочий орган каналоочистителя работает следующим образом. Приводной вал 3 передает вращательный момент ротору 4, охваченному кожухом 1 с выбросным окном 2. Прикрепленный посредством болтового соединения 5 кронштейнами 9 под острым угломк ротору 4 фронтальный нож 10 скашивания с режущими кромками 11, которые отделяют перед собой наносы и скашивают растущую растительность, затем отбрасывают их к лопастям 8. Подхваченные лопастями 8 наносы и растительность выбрасываются через выбросное окно 2 кожуха 1 на берму канала. Скашивание растительности и срезание наносов по периферии производится прикрепленными к ротору 4 посредством болтового соединения 5 режущими кромками 7 ножей 6 скашивания. Выброс наносов и скошенной растительности режущими кромками 7 ножей 6 скашивания производится аналогично, как и при работе фронтального ножа 10 скашивания, лопастями 8 через выбросное окно 2 кожуха 1. Преимущество предлагаемого рабочего органа каналоочистителя состоит в том, что прикрепленный к ротору фронтальный нож скашивания с режущими кромками позволяет отделять наносы и скашивать перед собой растущую растительность, повышая при этом его эксплуатационные возможности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
