Нож каналоочистителя

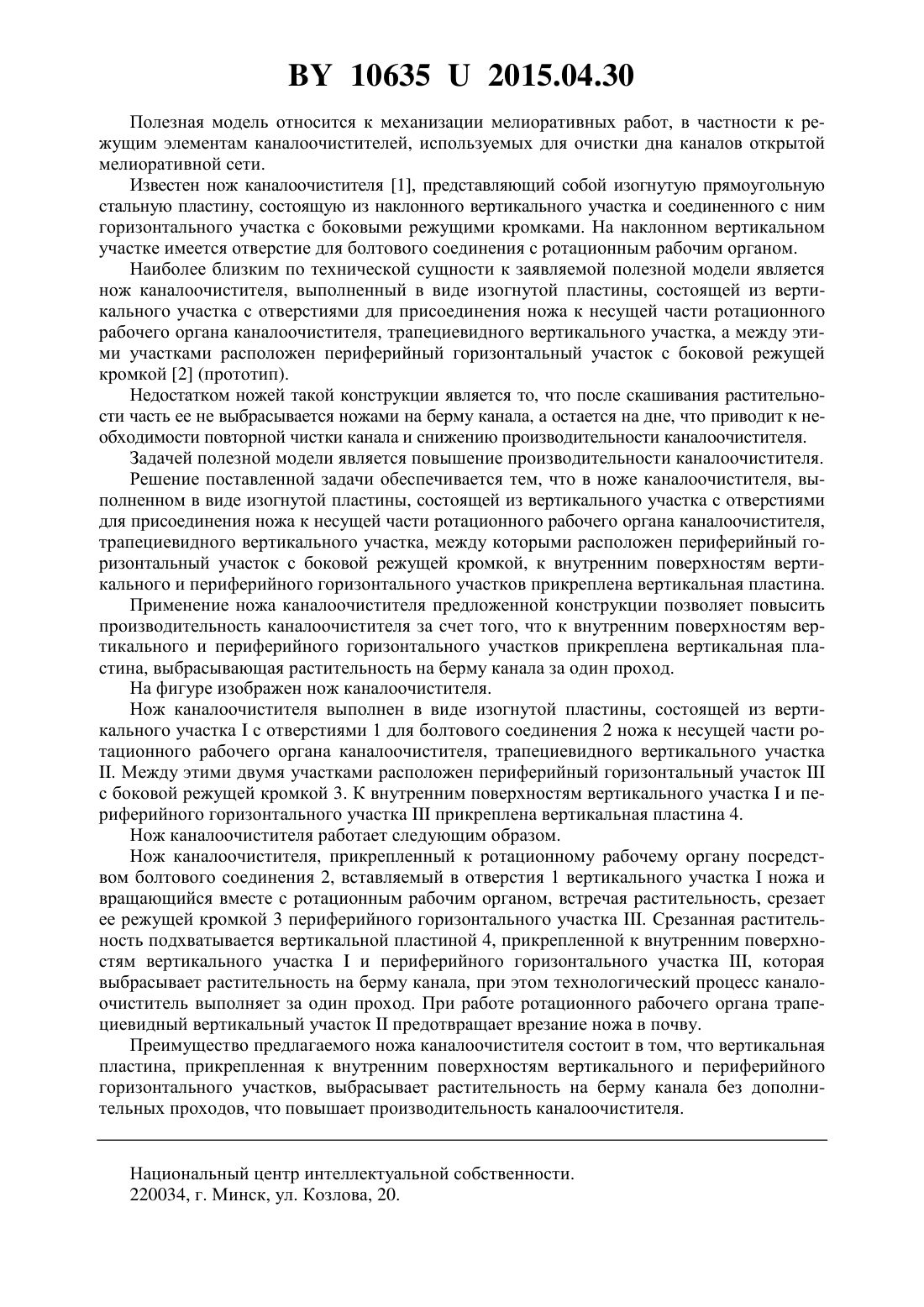

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Басаревский Александр Николаевич Мажугин Иван Евгеньевич Бакач Николай Георгиевич Кравченин Константин Андреевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Нож каналоочистителя, выполненный в виде изогнутой пластины, состоящей из вертикального участка с отверстиями для присоединения ножа к несущей части ротационного рабочего органа каналоочистителя, трапециевидного вертикального участка, между которыми расположен периферийный горизонтальный участок с боковой режущей кромкой, отличающийся тем, что к внутренним поверхностям вертикального и периферийного горизонтального участков прикреплена вертикальная пластина.(56) 1. ФирмаЭлектронный ресурс - Режим доступа //. . /. - Дата доступа 18.12.2013. 2. Сельхозтехника и оборудование Электронный ресурс - Режим доступа 106352015.04.30 Полезная модель относится к механизации мелиоративных работ, в частности к режущим элементам каналоочистителей, используемых для очистки дна каналов открытой мелиоративной сети. Известен нож каналоочистителя 1, представляющий собой изогнутую прямоугольную стальную пластину, состоящую из наклонного вертикального участка и соединенного с ним горизонтального участка с боковыми режущими кромками. На наклонном вертикальном участке имеется отверстие для болтового соединения с ротационным рабочим органом. Наиболее близким по технической сущности к заявляемой полезной модели является нож каналоочистителя, выполненный в виде изогнутой пластины, состоящей из вертикального участка с отверстиями для присоединения ножа к несущей части ротационного рабочего органа каналоочистителя, трапециевидного вертикального участка, а между этими участками расположен периферийный горизонтальный участок с боковой режущей кромкой 2 (прототип). Недостатком ножей такой конструкции является то, что после скашивания растительности часть ее не выбрасывается ножами на берму канала, а остается на дне, что приводит к необходимости повторной чистки канала и снижению производительности каналоочистителя. Задачей полезной модели является повышение производительности каналоочистителя. Решение поставленной задачи обеспечивается тем, что в ноже каналоочистителя, выполненном в виде изогнутой пластины, состоящей из вертикального участка с отверстиями для присоединения ножа к несущей части ротационного рабочего органа каналоочистителя,трапециевидного вертикального участка, между которыми расположен периферийный горизонтальный участок с боковой режущей кромкой, к внутренним поверхностям вертикального и периферийного горизонтального участков прикреплена вертикальная пластина. Применение ножа каналоочистителя предложенной конструкции позволяет повысить производительность каналоочистителя за счет того, что к внутренним поверхностям вертикального и периферийного горизонтального участков прикреплена вертикальная пластина, выбрасывающая растительность на берму канала за один проход. На фигуре изображен нож каналоочистителя. Нож каналоочистителя выполнен в виде изогнутой пластины, состоящей из вертикального участкас отверстиями 1 для болтового соединения 2 ножа к несущей части ротационного рабочего органа каналоочистителя, трапециевидного вертикального участка. Между этими двумя участками расположен периферийный горизонтальный участокс боковой режущей кромкой 3. К внутренним поверхностям вертикального участкаи периферийного горизонтального участкаприкреплена вертикальная пластина 4. Нож каналоочистителя работает следующим образом. Нож каналоочистителя, прикрепленный к ротационному рабочему органу посредством болтового соединения 2, вставляемый в отверстия 1 вертикального участканожа и вращающийся вместе с ротационным рабочим органом, встречая растительность, срезает ее режущей кромкой 3 периферийного горизонтального участка . Срезанная растительность подхватывается вертикальной пластиной 4, прикрепленной к внутренним поверхностям вертикального участкаи периферийного горизонтального участка , которая выбрасывает растительность на берму канала, при этом технологический процесс каналоочиститель выполняет за один проход. При работе ротационного рабочего органа трапециевидный вертикальный участокпредотвращает врезание ножа в почву. Преимущество предлагаемого ножа каналоочистителя состоит в том, что вертикальная пластина, прикрепленная к внутренним поверхностям вертикального и периферийного горизонтального участков, выбрасывает растительность на берму канала без дополнительных проходов, что повышает производительность каналоочистителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
