Соединительная муфта для ремонтных работ на дренажных трубопроводах

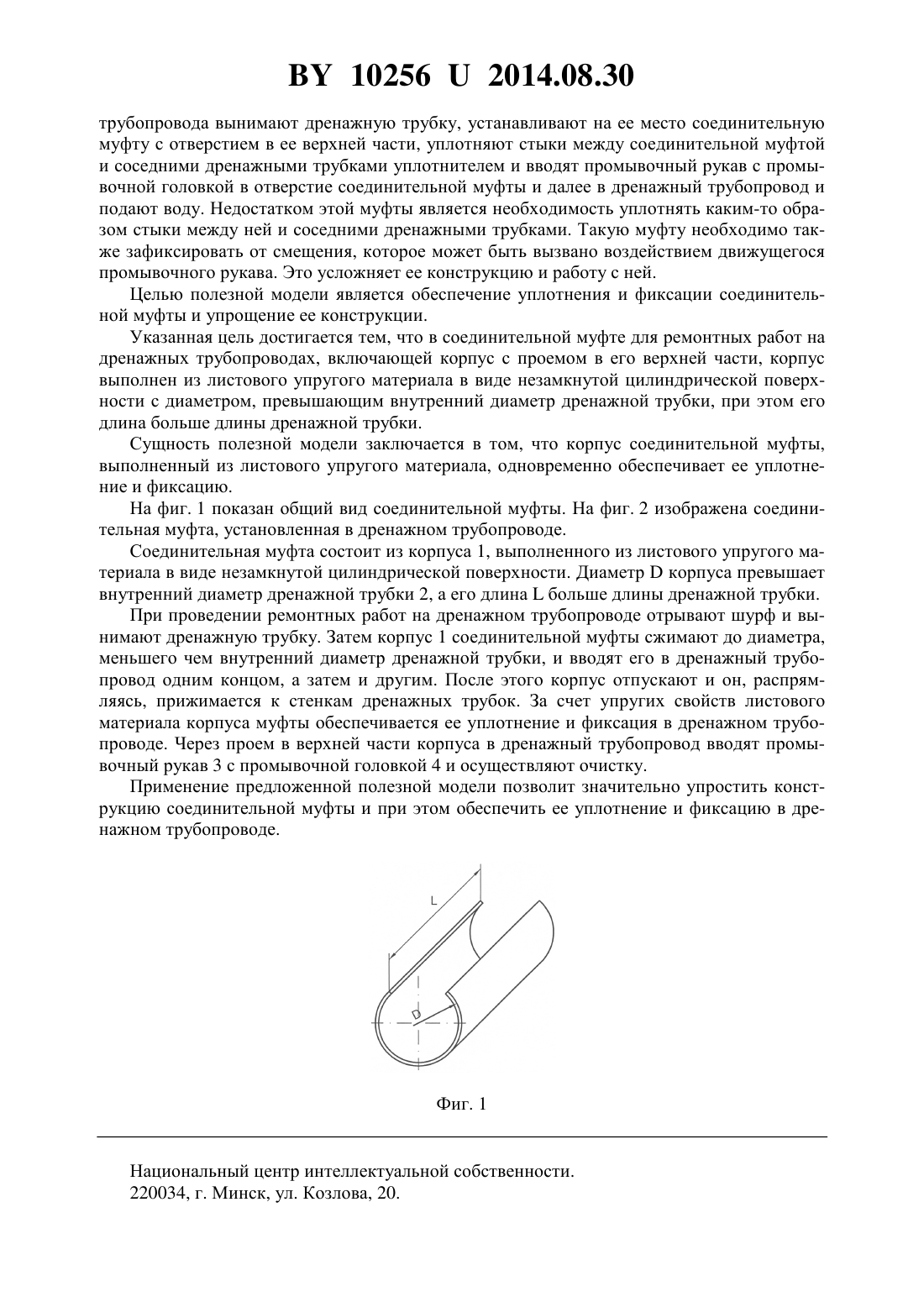

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ РЕМОНТНЫХ РАБОТ НА ДРЕНАЖНЫХ ТРУБОПРОВОДАХ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Болбышко Валерий Александрович Погодин Николай Никитич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Соединительная муфта для ремонтных работ на дренажных трубопроводах, включающая корпус с проемом в его верхней части, отличающаяся тем, что корпус выполнен из листового упругого материала в виде незамкнутой цилиндрической поверхности с диаметром, превышающим внутренний диаметр дренажной трубки, при этом его длина больше длины дренажной трубки.(56) 1. Скотников В.А., Можейко Л.И., Мащенский А.А., Кладов Н.П., Машины для строительства и содержания осушительных дрен. - М. Машиностроение, 1973. - С. 19-27. 2. Патент 16259 1, 2012. Фиг. 2 Полезная модель относится к мелиоративной технике и может быть использована при очистке дренажных трубопроводов. Известно, что при проведении ремонтных работ на дренажных трубопроводах производят отрывку шурфа, выемку одной или нескольких дренажных трубок и промывку через образовавшийся разрыв дренажного трубопровода 1. При этом соединительные муфты не применяются. При такой промывке при вводе промывочного рукава в дренажный трубопровод возможно повреждение или смещение крайних дренажных трубок. Недостатком является также и слив промывочной воды прямо в шурф. Известна также соединительная муфта для ремонтных работ на дренажных трубопроводах, включающая корпус с отверстием в его верхней части 2. При очистке дренажного 102562014.08.30 трубопровода вынимают дренажную трубку, устанавливают на ее место соединительную муфту с отверстием в ее верхней части, уплотняют стыки между соединительной муфтой и соседними дренажными трубками уплотнителем и вводят промывочный рукав с промывочной головкой в отверстие соединительной муфты и далее в дренажный трубопровод и подают воду. Недостатком этой муфты является необходимость уплотнять каким-то образом стыки между ней и соседними дренажными трубками. Такую муфту необходимо также зафиксировать от смещения, которое может быть вызвано воздействием движущегося промывочного рукава. Это усложняет ее конструкцию и работу с ней. Целью полезной модели является обеспечение уплотнения и фиксации соединительной муфты и упрощение ее конструкции. Указанная цель достигается тем, что в соединительной муфте для ремонтных работ на дренажных трубопроводах, включающей корпус с проемом в его верхней части, корпус выполнен из листового упругого материала в виде незамкнутой цилиндрической поверхности с диаметром, превышающим внутренний диаметр дренажной трубки, при этом его длина больше длины дренажной трубки. Сущность полезной модели заключается в том, что корпус соединительной муфты,выполненный из листового упругого материала, одновременно обеспечивает ее уплотнение и фиксацию. На фиг. 1 показан общий вид соединительной муфты. На фиг. 2 изображена соединительная муфта, установленная в дренажном трубопроводе. Соединительная муфта состоит из корпуса 1, выполненного из листового упругого материала в виде незамкнутой цилиндрической поверхности. Диаметркорпуса превышает внутренний диаметр дренажной трубки 2, а его длинабольше длины дренажной трубки. При проведении ремонтных работ на дренажном трубопроводе отрывают шурф и вынимают дренажную трубку. Затем корпус 1 соединительной муфты сжимают до диаметра,меньшего чем внутренний диаметр дренажной трубки, и вводят его в дренажный трубопровод одним концом, а затем и другим. После этого корпус отпускают и он, распрямляясь, прижимается к стенкам дренажных трубок. За счет упругих свойств листового материала корпуса муфты обеспечивается ее уплотнение и фиксация в дренажном трубопроводе. Через проем в верхней части корпуса в дренажный трубопровод вводят промывочный рукав 3 с промывочной головкой 4 и осуществляют очистку. Применение предложенной полезной модели позволит значительно упростить конструкцию соединительной муфты и при этом обеспечить ее уплотнение и фиксацию в дренажном трубопроводе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
