Муфта для соединения дренажных труб

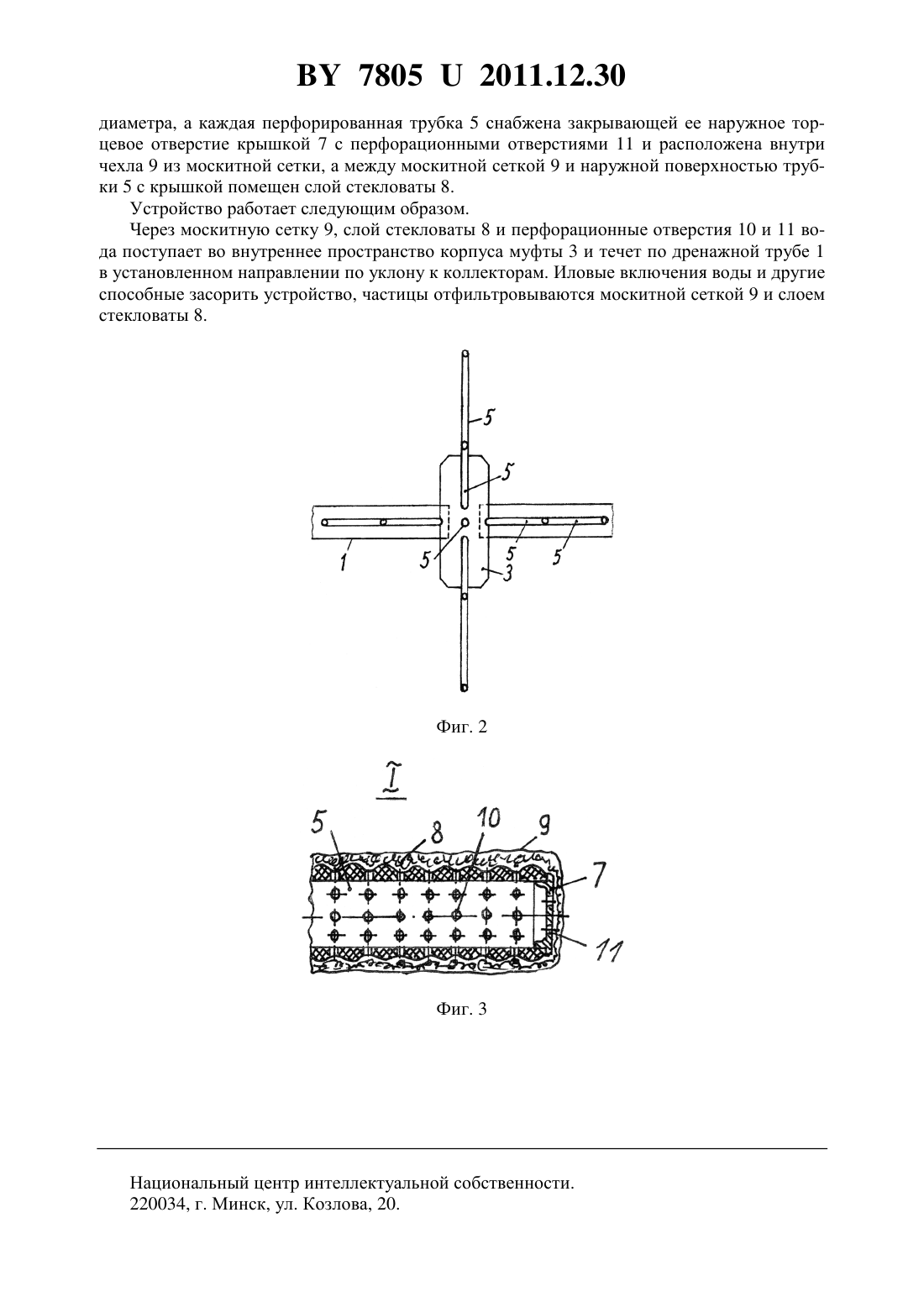

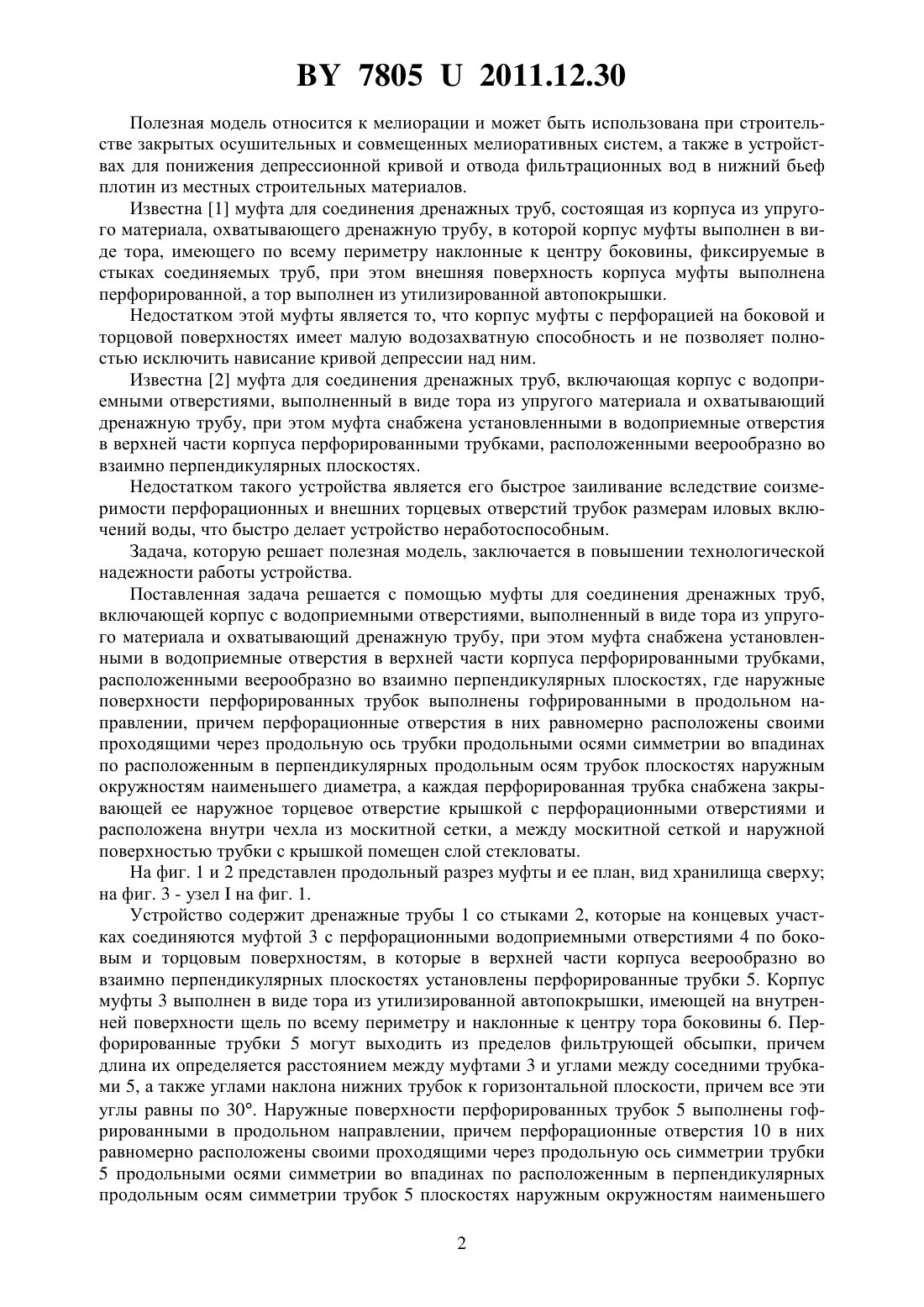

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МУФТА ДЛЯ СОЕДИНЕНИЯ ДРЕНАЖНЫХ ТРУБ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Муфта для соединения дренажных труб, включающая корпус с водоприемными отверстиями, выполненный в виде тора из упругого материала и охватывающий дренажную трубу, при этом муфта снабжена установленными в водоприемные отверстия в верхней части корпуса перфорированными трубками, расположенными веерообразно во взаимно перпендикулярных плоскостях, отличающаяся тем, что наружные поверхности перфорированных трубок выполнены гофрированными в продольном направлении, причем перфорационные отверстия в них равномерно расположены своими проходящими через продольную ось трубки продольными осями симметрии во впадинах по расположенным в перпендикулярных продольным осям трубок плоскостях наружным окружностям наименьшего диаметра, а каждая перфорированная трубка снабжена закрывающей ее наружное торцевое отверстие крышкой с перфорационными отверстиями и расположена внутри чехла из москитной сетки, а между москитной сеткой и наружной поверхностью трубки с крышкой помещен слой стекловаты.(56) 1. А.с. СССР 1483017, МПК 02 11/00, 1989. 2. Патент на изобретение РФ 2017886 1, МПК 02 11/00, 1994. 78052011.12.30 Полезная модель относится к мелиорации и может быть использована при строительстве закрытых осушительных и совмещенных мелиоративных систем, а также в устройствах для понижения депрессионной кривой и отвода фильтрационных вод в нижний бьеф плотин из местных строительных материалов. Известна 1 муфта для соединения дренажных труб, состоящая из корпуса из упругого материала, охватывающего дренажную трубу, в которой корпус муфты выполнен в виде тора, имеющего по всему периметру наклонные к центру боковины, фиксируемые в стыках соединяемых труб, при этом внешняя поверхность корпуса муфты выполнена перфорированной, а тор выполнен из утилизированной автопокрышки. Недостатком этой муфты является то, что корпус муфты с перфорацией на боковой и торцовой поверхностях имеет малую водозахватную способность и не позволяет полностью исключить нависание кривой депрессии над ним. Известна 2 муфта для соединения дренажных труб, включающая корпус с водоприемными отверстиями, выполненный в виде тора из упругого материала и охватывающий дренажную трубу, при этом муфта снабжена установленными в водоприемные отверстия в верхней части корпуса перфорированными трубками, расположенными веерообразно во взаимно перпендикулярных плоскостях. Недостатком такого устройства является его быстрое заиливание вследствие соизмеримости перфорационных и внешних торцевых отверстий трубок размерам иловых включений воды, что быстро делает устройство неработоспособным. Задача, которую решает полезная модель, заключается в повышении технологической надежности работы устройства. Поставленная задача решается с помощью муфты для соединения дренажных труб,включающей корпус с водоприемными отверстиями, выполненный в виде тора из упругого материала и охватывающий дренажную трубу, при этом муфта снабжена установленными в водоприемные отверстия в верхней части корпуса перфорированными трубками,расположенными веерообразно во взаимно перпендикулярных плоскостях, где наружные поверхности перфорированных трубок выполнены гофрированными в продольном направлении, причем перфорационные отверстия в них равномерно расположены своими проходящими через продольную ось трубки продольными осями симметрии во впадинах по расположенным в перпендикулярных продольным осям трубок плоскостях наружным окружностям наименьшего диаметра, а каждая перфорированная трубка снабжена закрывающей ее наружное торцевое отверстие крышкой с перфорационными отверстиями и расположена внутри чехла из москитной сетки, а между москитной сеткой и наружной поверхностью трубки с крышкой помещен слой стекловаты. На фиг. 1 и 2 представлен продольный разрез муфты и ее план, вид хранилища сверху на фиг. 3 - узелна фиг. 1. Устройство содержит дренажные трубы 1 со стыками 2, которые на концевых участках соединяются муфтой 3 с перфорационными водоприемными отверстиями 4 по боковым и торцовым поверхностям, в которые в верхней части корпуса веерообразно во взаимно перпендикулярных плоскостях установлены перфорированные трубки 5. Корпус муфты 3 выполнен в виде тора из утилизированной автопокрышки, имеющей на внутренней поверхности щель по всему периметру и наклонные к центру тора боковины 6. Перфорированные трубки 5 могут выходить из пределов фильтрующей обсыпки, причем длина их определяется расстоянием между муфтами 3 и углами между соседними трубками 5, а также углами наклона нижних трубок к горизонтальной плоскости, причем все эти углы равны по 30. Наружные поверхности перфорированных трубок 5 выполнены гофрированными в продольном направлении, причем перфорационные отверстия 10 в них равномерно расположены своими проходящими через продольную ось симметрии трубки 5 продольными осями симметрии во впадинах по расположенным в перпендикулярных продольным осям симметрии трубок 5 плоскостях наружным окружностям наименьшего 2 78052011.12.30 диаметра, а каждая перфорированная трубка 5 снабжена закрывающей ее наружное торцевое отверстие крышкой 7 с перфорационными отверстиями 11 и расположена внутри чехла 9 из москитной сетки, а между москитной сеткой 9 и наружной поверхностью трубки 5 с крышкой помещен слой стекловаты 8. Устройство работает следующим образом. Через москитную сетку 9, слой стекловаты 8 и перфорационные отверстия 10 и 11 вода поступает во внутреннее пространство корпуса муфты 3 и течет по дренажной трубе 1 в установленном направлении по уклону к коллекторам. Иловые включения воды и другие способные засорить устройство, частицы отфильтровываются москитной сеткой 9 и слоем стекловаты 8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
