Устройство для определения степени заиления дренажных трубопроводов

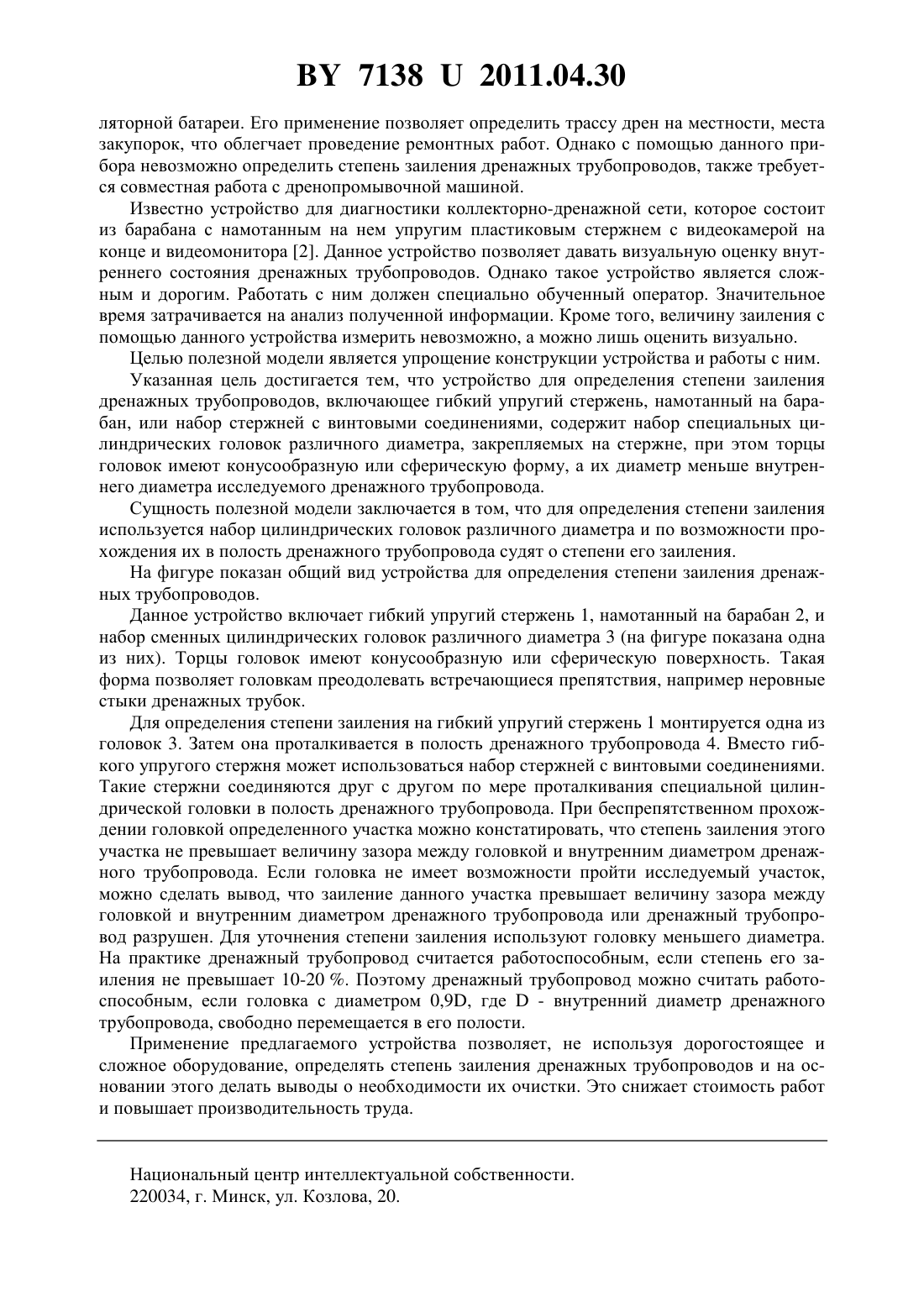

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ЗАИЛЕНИЯ ДРЕНАЖНЫХ ТРУБОПРОВОДОВ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Погодин Николай Никитич Болбышко Валерий Александрович(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Устройство для определения степени заиления дренажных трубопроводов, включающее гибкий упругий стержень, намотанный на барабан, или набор стержней с винтовыми соединениями, отличающееся тем, что оно содержит набор специальных цилиндрических головок различного диаметра, закрепляемых на стержне, при этом торцы головок имеют конусообразную или сферическую форму, а их диаметр меньше внутреннего диаметра исследуемого дренажного трубопровода.(56) 1. Ремонтно-восстановительные работы на оросительных и осушительных сетях и сооружениях. Информационный обзор. - М. ГУ ЦНТИ Мелиоводинформ, 2000. - С. 133. 2. Погодин Н.Н., Хомяков А.Г., Люндышев А.П. Средства механизации для повышения плодородия мелиорированных земель Сейбт, 2002. - С. 13-14. Полезная модель относится к мелиоративной технике и используется для определения степени заиления дренажных трубопроводов. Известен прибор для обнаружения мест закупорки дрен 1. Прибор состоит из генератора приемного устройства с поисковой индукционной катушкой, токопровода и аккуму 71382011.04.30 ляторной батареи. Его применение позволяет определить трассу дрен на местности, места закупорок, что облегчает проведение ремонтных работ. Однако с помощью данного прибора невозможно определить степень заиления дренажных трубопроводов, также требуется совместная работа с дренопромывочной машиной. Известно устройство для диагностики коллекторно-дренажной сети, которое состоит из барабана с намотанным на нем упругим пластиковым стержнем с видеокамерой на конце и видеомонитора 2. Данное устройство позволяет давать визуальную оценку внутреннего состояния дренажных трубопроводов. Однако такое устройство является сложным и дорогим. Работать с ним должен специально обученный оператор. Значительное время затрачивается на анализ полученной информации. Кроме того, величину заиления с помощью данного устройства измерить невозможно, а можно лишь оценить визуально. Целью полезной модели является упрощение конструкции устройства и работы с ним. Указанная цель достигается тем, что устройство для определения степени заиления дренажных трубопроводов, включающее гибкий упругий стержень, намотанный на барабан, или набор стержней с винтовыми соединениями, содержит набор специальных цилиндрических головок различного диаметра, закрепляемых на стержне, при этом торцы головок имеют конусообразную или сферическую форму, а их диаметр меньше внутреннего диаметра исследуемого дренажного трубопровода. Сущность полезной модели заключается в том, что для определения степени заиления используется набор цилиндрических головок различного диаметра и по возможности прохождения их в полость дренажного трубопровода судят о степени его заиления. На фигуре показан общий вид устройства для определения степени заиления дренажных трубопроводов. Данное устройство включает гибкий упругий стержень 1, намотанный на барабан 2, и набор сменных цилиндрических головок различного диаметра 3 (на фигуре показана одна из них). Торцы головок имеют конусообразную или сферическую поверхность. Такая форма позволяет головкам преодолевать встречающиеся препятствия, например неровные стыки дренажных трубок. Для определения степени заиления на гибкий упругий стержень 1 монтируется одна из головок 3. Затем она проталкивается в полость дренажного трубопровода 4. Вместо гибкого упругого стержня может использоваться набор стержней с винтовыми соединениями. Такие стержни соединяются друг с другом по мере проталкивания специальной цилиндрической головки в полость дренажного трубопровода. При беспрепятственном прохождении головкой определенного участка можно констатировать, что степень заиления этого участка не превышает величину зазора между головкой и внутренним диаметром дренажного трубопровода. Если головка не имеет возможности пройти исследуемый участок,можно сделать вывод, что заиление данного участка превышает величину зазора между головкой и внутренним диаметром дренажного трубопровода или дренажный трубопровод разрушен. Для уточнения степени заиления используют головку меньшего диаметра. На практике дренажный трубопровод считается работоспособным, если степень его заиления не превышает 10-20 . Поэтому дренажный трубопровод можно считать работоспособным, если головка с диаметром 0,9, где- внутренний диаметр дренажного трубопровода, свободно перемещается в его полости. Применение предлагаемого устройства позволяет, не используя дорогостоящее и сложное оборудование, определять степень заиления дренажных трубопроводов и на основании этого делать выводы о необходимости их очистки. Это снижает стоимость работ и повышает производительность труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
