Электрический чайник с Wi-Fi управлением

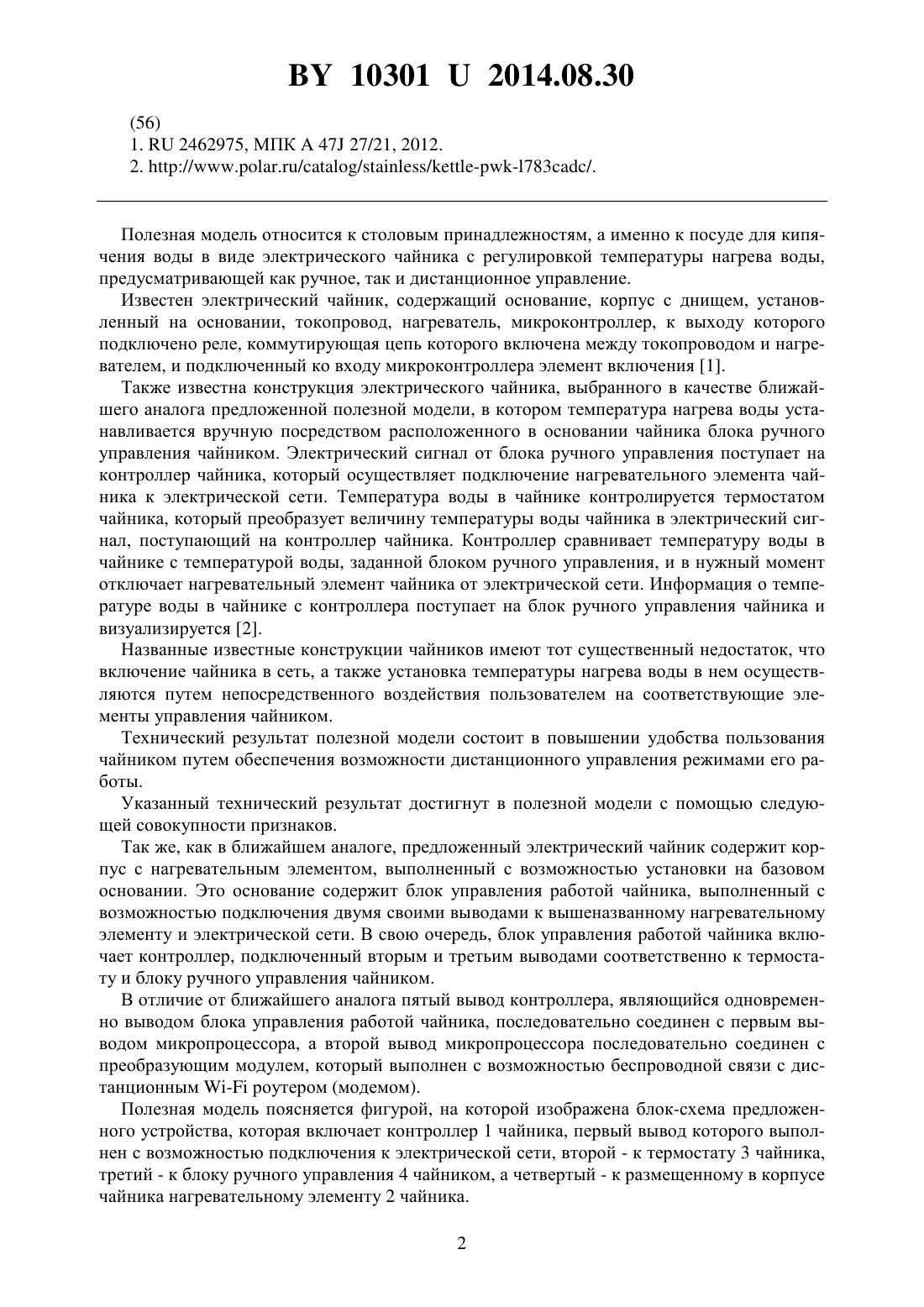

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью ПОЛАРИС ИНТЕРНЕЙШНЛ ЛИМИТЕД(72) Автор Стребулаев Алексей Наумович(73) Патентообладатель Общество с ограниченной ответственностью ПОЛАРИС ИНТЕРНЕЙШНЛ ЛИМИТЕД(57) Электрический чайник с - управлением, содержащий корпус с нагревательным элементом, выполненный с возможностью установки на основании, содержащем блок управления работой чайника, включающий контроллер, первый вывод которого предназначен для подключения к электрической сети, ко второму и третьему выводам подключены соответственно термостат и блок ручного управления, а четвертый вывод выполнен с возможностью подключения к нагревательному элементу, при этом пятый вывод контроллера, который является выводом блока управления работой чайника, соединен с первым выводом микропроцессора, второй вывод которого соединен с преобразующим модулем, выполненным с возможностью беспроводной связи с дистанционным роутером. Полезная модель относится к столовым принадлежностям, а именно к посуде для кипячения воды в виде электрического чайника с регулировкой температуры нагрева воды,предусматривающей как ручное, так и дистанционное управление. Известен электрический чайник, содержащий основание, корпус с днищем, установленный на основании, токопровод, нагреватель, микроконтроллер, к выходу которого подключено реле, коммутирующая цепь которого включена между токопроводом и нагревателем, и подключенный ко входу микроконтроллера элемент включения 1. Также известна конструкция электрического чайника, выбранного в качестве ближайшего аналога предложенной полезной модели, в котором температура нагрева воды устанавливается вручную посредством расположенного в основании чайника блока ручного управления чайником. Электрический сигнал от блока ручного управления поступает на контроллер чайника, который осуществляет подключение нагревательного элемента чайника к электрической сети. Температура воды в чайнике контролируется термостатом чайника, который преобразует величину температуры воды чайника в электрический сигнал, поступающий на контроллер чайника. Контроллер сравнивает температуру воды в чайнике с температурой воды, заданной блоком ручного управления, и в нужный момент отключает нагревательный элемент чайника от электрической сети. Информация о температуре воды в чайнике с контроллера поступает на блок ручного управления чайника и визуализируется 2. Названные известные конструкции чайников имеют тот существенный недостаток, что включение чайника в сеть, а также установка температуры нагрева воды в нем осуществляются путем непосредственного воздействия пользователем на соответствующие элементы управления чайником. Технический результат полезной модели состоит в повышении удобства пользования чайником путем обеспечения возможности дистанционного управления режимами его работы. Указанный технический результат достигнут в полезной модели с помощью следующей совокупности признаков. Так же, как в ближайшем аналоге, предложенный электрический чайник содержит корпус с нагревательным элементом, выполненный с возможностью установки на базовом основании. Это основание содержит блок управления работой чайника, выполненный с возможностью подключения двумя своими выводами к вышеназванному нагревательному элементу и электрической сети. В свою очередь, блок управления работой чайника включает контроллер, подключенный вторым и третьим выводами соответственно к термостату и блоку ручного управления чайником. В отличие от ближайшего аналога пятый вывод контроллера, являющийся одновременно выводом блока управления работой чайника, последовательно соединен с первым выводом микропроцессора, а второй вывод микропроцессора последовательно соединен с преобразующим модулем, который выполнен с возможностью беспроводной связи с дистанционным - роутером (модемом). Полезная модель поясняется фигурой, на которой изображена блок-схема предложенного устройства, которая включает контроллер 1 чайника, первый вывод которого выполнен с возможностью подключения к электрической сети, второй - к термостату 3 чайника,третий - к блоку ручного управления 4 чайником, а четвертый - к размещенному в корпусе чайника нагревательному элементу 2 чайника. 2 103012014.08.30 Названные элементы входят в блок управления работой чайника, показанный на фигуре пунктирной линией. В соответствии с предложенным решением контроллер 1 чайника последовательно соединен с помощью обратной связи с микропроцессором 5 чайника, а тот, в свою очередь, с преобразующим модулем 6 чайника. Температура воды в чайнике устанавливается пользователем на компьютере 7, или планшете 8, или мобильном телефоне 9. После чего сигнал, несущий информацию о температуре воды, заданной пользователем, поступает с любого из указанных устройств на- роутер 10 (модем), где обрабатывается и принимается преобразующим модулем 6 чайника. На фигуре буквами , ,иобозначены входы и выходы соответствующих беспроводных передающих и принимающих устройств, входящих в систему. Преобразованный сигнал поступает по проводной связи на микропроцессор 5 чайника,а затем также по проводной связи на контроллер чайника. Контроллер осуществляет подключение нагревательного элемента чайника к электрической сети. Температура воды в чайнике контролируется термостатом 3 чайника, который преобразует величину температуры воды в чайнике в электрический сигнал, поступающий на контроллер 1 чайника, который сравнивает температуру воды в чайнике с температурой воды, заданной одним из вышеназванных командных устройств компьютер 7, планшет 8 или мобильный телефон 9, и в нужный момент отключает нагревательный элемент 2 чайника от электрической сети, при этом сигнал о достижении заданной температуры от контроллера 1 чайника через микропроцессор 5 чайника поступает на - роутер 10, а затем на одно из вышеназванных командных устройств. При этом пользователь получает информацию как о первоначальной температуре воды в чайнике, так и о полученной температуре, соответствующей заданному значению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
