Почвообрабатывающее орудие

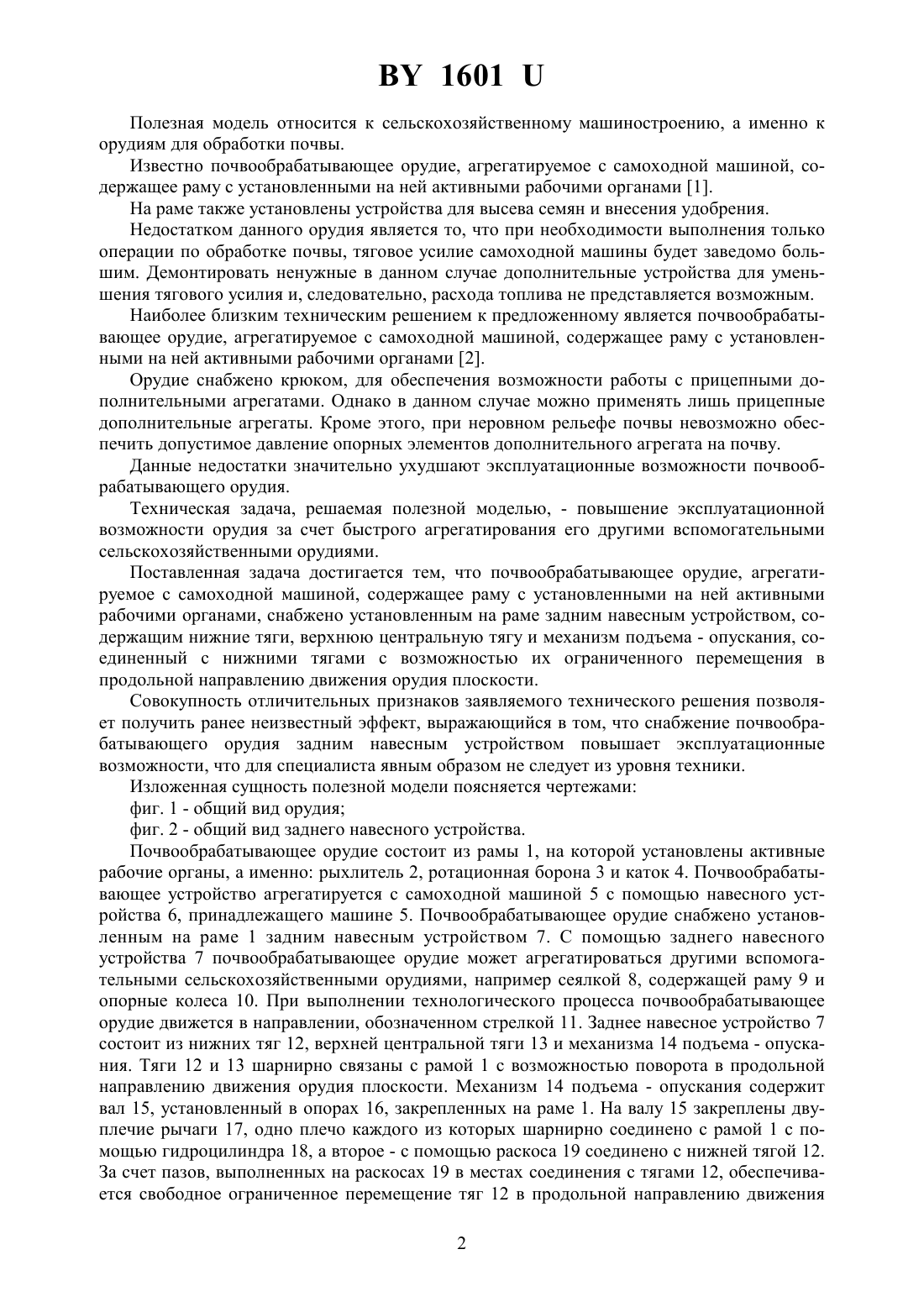

(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дюжев Андрей Анисимович Дробышевский Валентин Иванович Прядко Виктор Иванович Барсуков Юрий Константинович Чупрынин Юрий Вячеславович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Почвообрабатывающее орудие, агрегатируемое с самоходной машиной, содержащее раму с установленными на ней активными рабочими органами, отличающееся тем, что орудие снабжено установленным на раме задним навесным устройством, содержащим нижние тяги, верхнюю центральную тягу и механизм подъема - опускания, соединенный с нижними тягами с возможностью их ограниченного перемещения в продольной направлению движения орудия плоскости.(56) 1. Патент Российской Федерации 2195096, МПК А 01 В 49/06. - Опубл. 27.12.2002. 2. Патент Российской Федерации 2161391, МПК А 01 В 49/06. - Опубл. 10.01.2001. 1601 Полезная модель относится к сельскохозяйственному машиностроению, а именно к орудиям для обработки почвы. Известно почвообрабатывающее орудие, агрегатируемое с самоходной машиной, содержащее раму с установленными на ней активными рабочими органами 1. На раме также установлены устройства для высева семян и внесения удобрения. Недостатком данного орудия является то, что при необходимости выполнения только операции по обработке почвы, тяговое усилие самоходной машины будет заведомо большим. Демонтировать ненужные в данном случае дополнительные устройства для уменьшения тягового усилия и, следовательно, расхода топлива не представляется возможным. Наиболее близким техническим решением к предложенному является почвообрабатывающее орудие, агрегатируемое с самоходной машиной, содержащее раму с установленными на ней активными рабочими органами 2. Орудие снабжено крюком, для обеспечения возможности работы с прицепными дополнительными агрегатами. Однако в данном случае можно применять лишь прицепные дополнительные агрегаты. Кроме этого, при неровном рельефе почвы невозможно обеспечить допустимое давление опорных элементов дополнительного агрегата на почву. Данные недостатки значительно ухудшают эксплуатационные возможности почвообрабатывающего орудия. Техническая задача, решаемая полезной моделью, - повышение эксплуатационной возможности орудия за счет быстрого агрегатирования его другими вспомогательными сельскохозяйственными орудиями. Поставленная задача достигается тем, что почвообрабатывающее орудие, агрегатируемое с самоходной машиной, содержащее раму с установленными на ней активными рабочими органами, снабжено установленным на раме задним навесным устройством, содержащим нижние тяги, верхнюю центральную тягу и механизм подъема - опускания, соединенный с нижними тягами с возможностью их ограниченного перемещения в продольной направлению движения орудия плоскости. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение почвообрабатывающего орудия задним навесным устройством повышает эксплуатационные возможности, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид орудия фиг. 2 - общий вид заднего навесного устройства. Почвообрабатывающее орудие состоит из рамы 1, на которой установлены активные рабочие органы, а именно рыхлитель 2, ротационная борона 3 и каток 4. Почвообрабатывающее устройство агрегатируется с самоходной машиной 5 с помощью навесного устройства 6, принадлежащего машине 5. Почвообрабатывающее орудие снабжено установленным на раме 1 задним навесным устройством 7. С помощью заднего навесного устройства 7 почвообрабатывающее орудие может агрегатироваться другими вспомогательными сельскохозяйственными орудиями, например сеялкой 8, содержащей раму 9 и опорные колеса 10. При выполнении технологического процесса почвообрабатывающее орудие движется в направлении, обозначенном стрелкой 11. Заднее навесное устройство 7 состоит из нижних тяг 12, верхней центральной тяги 13 и механизма 14 подъема - опускания. Тяги 12 и 13 шарнирно связаны с рамой 1 с возможностью поворота в продольной направлению движения орудия плоскости. Механизм 14 подъема - опускания содержит вал 15, установленный в опорах 16, закрепленных на раме 1. На валу 15 закреплены двуплечие рычаги 17, одно плечо каждого из которых шарнирно соединено с рамой 1 с помощью гидроцилиндра 18, а второе - с помощью раскоса 19 соединено с нижней тягой 12. За счет пазов, выполненных на раскосах 19 в местах соединения с тягами 12, обеспечивается свободное ограниченное перемещение тяг 12 в продольной направлению движения 2 1601 орудия плоскости относительно механизма 14. Нижние тяги 12 дополнительно соединены с рамой 1 с помощью стяжек 20. Гидроцилиндры 18 соединены рукавами (на фиг. условно не показаны) с гидросистемой самоходной машины 5, обеспечивающей работу гидроцилиндров 18 в режиме подъема - опускания, а также обеспечивающей необходимое давление в полостях гидроцилиндров 18 при выполнении технологического процесса. Кроме этого, тяги 12 и 13 соединены (на фиг. не показано) между собой для осуществления навески сеялки 8, управляя гидроцилиндрами 18 заднего навесного устройства 7 из кабины самоходной машины 5. Почвообрабатывающее орудие работает следующим образом. Орудие с помощью навесного устройства 6 навешивается на самоходную машину 5. При выполнении технологического процесса машина 5 движется в направлении, обозначенном стрелкой 11. При этом рыхлители 2 рыхлят почву, убирая следы колес машины 5,борона 3 обрабатывает почву, а каток 4 производит ее укатку. При необходимости совместить операцию по обработке почвы с другой, например посевом, используется сеялка 8. Для навешивания сеялки 8, она устанавливается на площадку и машина 5 подъезжает к сеялке 8. Затем, управляя гидроцилиндрами 18 механизма 14 из кабины самоходной машины 5, производится навеска сеялки 8. При этом штоки гидроцилиндров 18 поворачивают двуплечие рычаги 17, закрепленные на валу 15, установленном в опорах 16, которые в свою очередь воздействуя на нижние тяги 12 через раскосы 19, поворачивают тяги 12 и 13 в продольной направлению движения орудия плоскости, осуществляя сцепление тяг 12 и 13 с рамой 9 сеялки 8. При выполнении технологического процесса совместно с сеялкой 8,за счет ограниченного перемещения тяг 12 в продольной направлению движения орудия плоскости, с помощью опорных колес 10 происходит поперечное копирование рельефа почвы. При этом с помощью гидросистемы самоходной машины 5 поддерживается необходимое давление в полостях гидроцилиндров 18, что обеспечивает необходимое допустимое давление опорных колес 10 на почву. Заявляемое техническое решение осуществлено в универсальном комбинированном агрегате УКА-6, опытный образец которого прошел полевые испытания, по результатам которых комбайн рекомендован к серийному производству в ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
