Устройство для соединения двух монолитных пакетов конденсаторов в блок

Номер патента: 286

Опубликовано: 30.12.1994

Авторы: Афанасенко Н. Л., Спевацкий А. А., Рябов А. П.

Скачать PDF файл.

Текст

Смотреть все

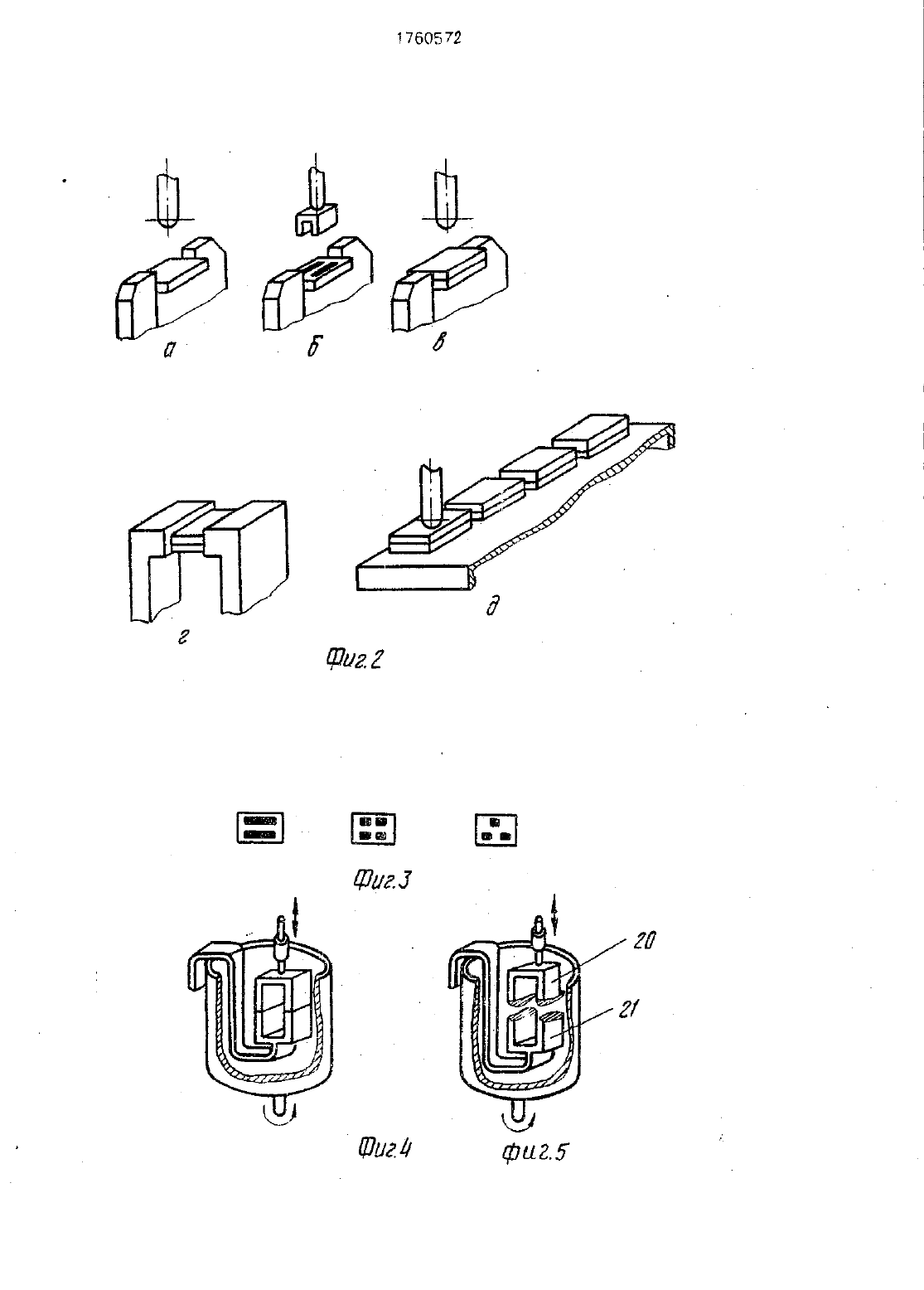

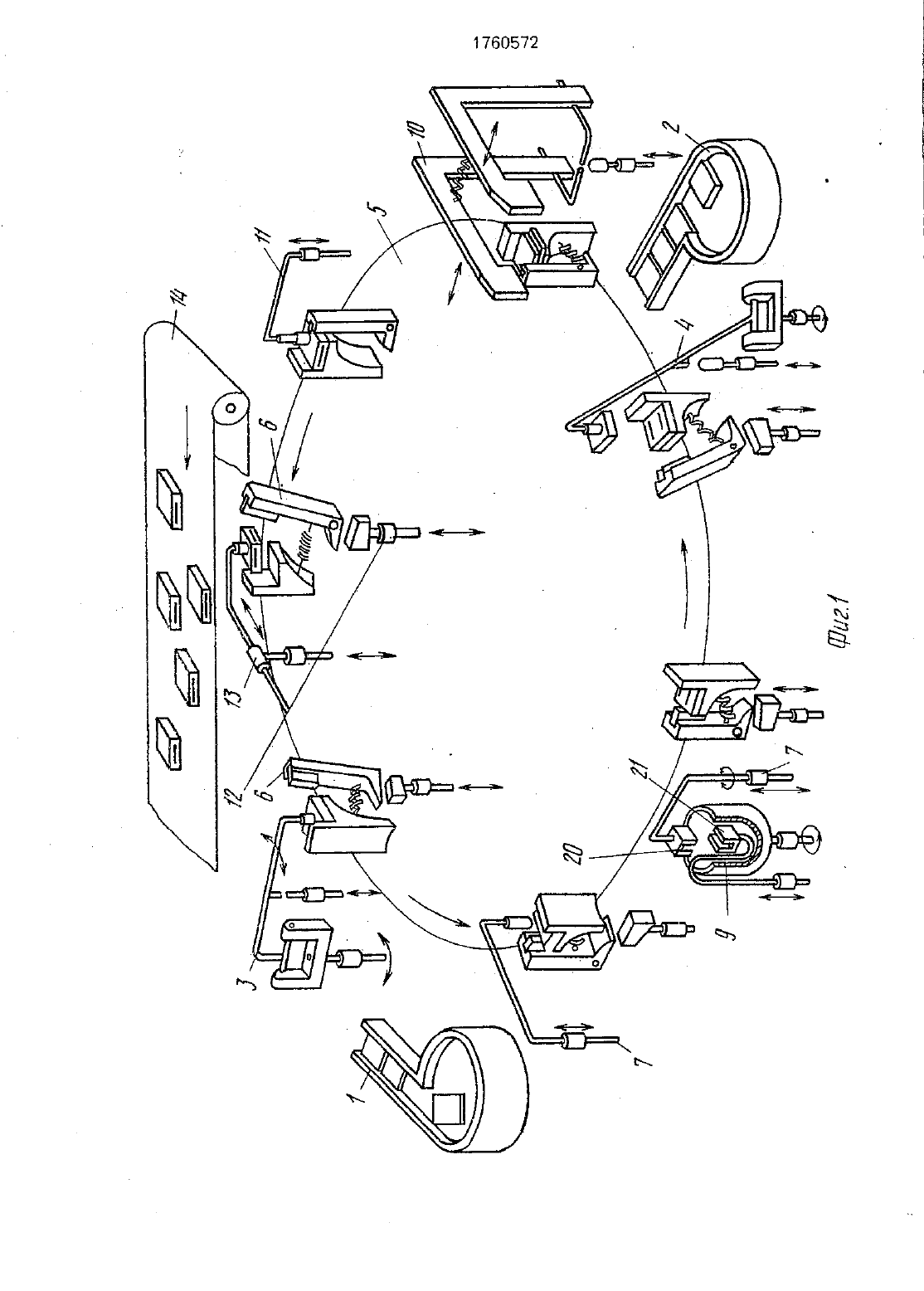

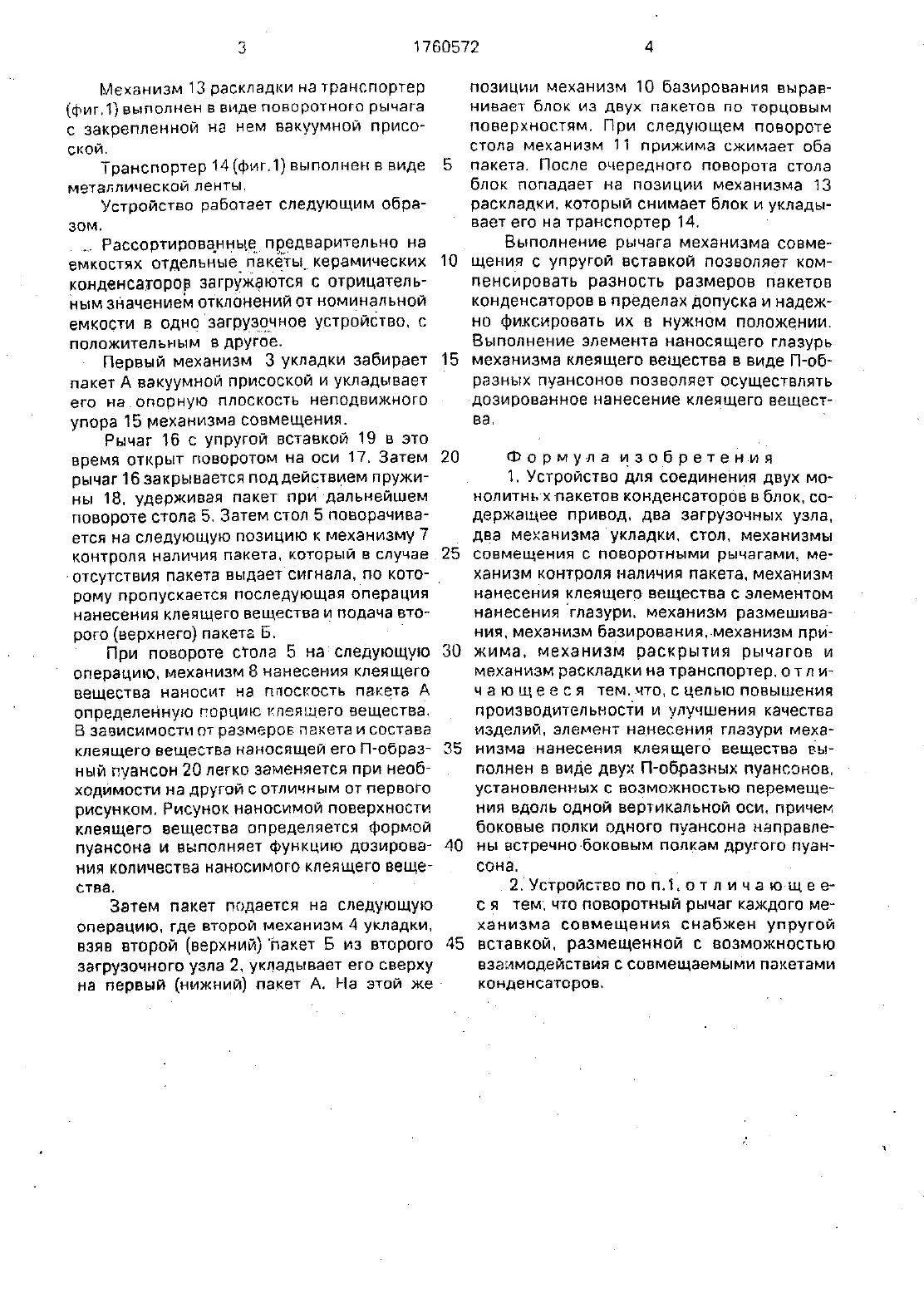

ГОСУДАРСТВЕННЫЙ комитет ПО ИЗОБРЕТЕНИЯМ И-ОТКРЫТИЯМ(71) Витебское производственное объединение Монолит им. БО-летия ВеликогоОктября(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ДВУХ МОНОЛИТНЫХ ПАКЕТОВ КОНДЕНСАТОРОВ В БЛОК(57) Использование изготовление плоских ке рамических КОНДБНСЭТОПОВ. СУЩНОСТЬ ИЗО ПВТЕНИЯ ПОВЫШЕНИЕ ПрОИЗБОДИТЕЛЬНОСТИ Иулучшение качества изделий достигается за счет выполнения элемента на несения глазури в виде двух пуансонов П-образной формы. Форма сопрягающихся поверхностей пуансонов определяет конфигурацию отпечатка глазури на ПОВЕПХНОСТИ пакета КОНДЕНСВТО ров и позволяет осуществлять дозированное нанесение глазури. 1 з. п. ф-лы, 6 ил.Изобретен-ие относится к производству радиодеталей и может быть использовано при изготовлении плоских керамических конденсаторов.На фиг.1 изображена схема устройства на фиг.2 схема соединения двух пакетов в блок на фиг.3 г- схемы расположения клеящего состава на поверхностях пакетов конденсаторов на фиг.4 и 5 схема механизма нанесения клеящего вещества на фиг.6 механизм совмещения пакетов.Устройство содержит привод (не показан). два загрузочных узла 1 и 2. два механизма 3 и 4 укладки. стол 5. механизмы 5 совмещения. механизм 7 контроля наличия пакета. механизм 8 нанесения клеящего вещества. механизм 9 размешивания клеящего вещества. механизм 10 базирования. механизм 11 прижима. механизм 12 раскры тия рычагов, механизм 13 раскладки. транспортер 14.Каждый загрузочный узел 1 и 2 (фит) содержит вибробункер и вибролоток для подачи пакетов к механизму укладки. Каждый механизм 3 и 4 укладки содержит поворотный рычаг с закрепленной на его конце вакуумной присоской. Каждый механизм 6 совмещения состоит из неподвижного упора 15 фиг.б). рычага 16. поворачиваемого на оси 17 пружиной 18, и упругой вставки 19. Механизм 7 контроля наличия пакета выполнен в виде подвижного упругого контакта. Механизм 8 нанесения клеящего вещества содержит элемент нанесения глазури в виде двух П-образных пуансонов 20 и 21. -Механизм 9 размешивания клеящего вещества выполнен в виде установленной с возможностью вращения цилиндрической ванны с клеящим веществом. в которой размещен пуансон 21. Механизм 10 базирования выполнен в виде двух подвижных пластин, механизм 11 прижима в виде подвижного рычага. Механизм 12 раскры тия рычагов выполнен в виде подвижного упора.(фигЛ выполнен в виде поворотного рычага с закрепленной на нем вакуумной присоской.Устройство работает следующим Обдазом.Рассортированньтепредварительно на емкостях отдельные пакетьд керамических конденсаторор загружаются с отрицательным значением отклонений от номинальной емкости в однозагрузсдчное устройство с положительным в ДРУГОЕ Первый механизм 3 укладки забирает пакет А вакуумной присоской и укладывает его на опорную плоскость неподвижного упора 15 механизма совмещения.Рычаг 16 с упругой вставкой 19 в это время открыт поворотом на оси 17. Затем рычаг 1 б закрывается под действием пружины 18. удерживая пакет при дальнейшем повороте стола 5. Затем стол 5 поворачивается на следующую позицию к механизму 7 контроля наличия пакета. который в случаеОТСУТСТВИЯ пакета ВЫДЭЕТ СИГНЗЛЗ. ПО КОТОрому пропускается последующая операция нанесения клеящего вещества и подача второго (верхнего) пакета Б. с При повороте стола 5 на следующую операцию. механизм 8 нанесения клеящего вещества наносит на Плоскость пакета А определенную порцию клеящего вещества. В ЗЗВИСИМОСТИ ОТ рЭЗМЕЮОЕ пакета И состава клеящего вещества наносящей его П-образный пуансон 20 легко заменяется при необходимости на другой с отличным от первого рисунком. Рисунок наносимой поверхности клеящего вещества определяется формой пуансона и выполняет функцию дозирования количества наносимого клеящего вещеСТВЗ. Затем пакет подается на следующую операцию. где второй механизм 4 укладки взяв второй (верхний) пакет Б из второго загрузочного узла 2, укладывает ЕГО СВЭВХУна первый (нижний) пакет А. На этой же 10позиции механизм 10 базирования выравнивает БЛОК ИЭ ДВУХ ПЭКЕТОВ ПО ТВПЦОБЬНМ поверхностям. При следующем повороте стола механизм 11 прижима сжимает оба пакета. После очередного поворота стола блок попадает на позиции механизма 13 раскладки. который снимает блок и укладывает его на транспортер 14. Выполнение рычага механизма совмещения с упругой вставкой позволяет компенсировать разность размеров пакетов конденсаторов в пределах допуска и надежно фиксировать их в нужном положении. Выполнение элемента наносящего глазурь механизма клеящего вещества в виде П-образных пуансонов позволяет осуществлятьДОЗИООВЭННОЕ НЭНВСЕНИЕ КЛЭЯЩЕГО вещестВЗ. ц1. Устройство для соединения двух монолитнь-х-пакетов конденсаторов в блок. содержащее привод. два загрузочных узла. два механизма укладки. стол. механизмы СОВМВЩБНИЯ С ПОВОРОТНЫМИ рычагами, МВ ханиэм контроля наличия пакета. механизм нанесения клеящего вещества с элементом нанесения глазури. механизм размешивания. механизм базированиямеханизм прижима. механизм раскрытия рычагов и механизм раскладки на транспортер. о т л ич а ю щ е е с я тем. что. с целью повышения производительности и улучшения качества ИЗДЕЛИЙ. элемент НЭНЭСЭНИЯ ГЛЗЗУВИ МЕХЕ НИЗМЭ нанесения КЛЕЯЩЕГО БВЩВСТБЭ Ы полнен в виде двух П-об-разных пуансонов. установленных с возможностью перемещения вдоль одной вертикальной оси. причем боковые полки одного пуансона направлены встречно-боковым полкам другого пуан сена.2. Устройство по п.1. о т л и ч а ю-щ е ес я тем. что поворотный рычаг каждого механизма совмещения снабжен упругой вставкой. размещенной С ВОЗМОЖНОСТЬ-Ю взаимодействия с совмещаемыми пакетами конденсаторов.

МПК / Метки

МПК: H01G 13/00

Метки: устройство, двух, монолитных, соединения, пакетов, конденсаторов, блок
