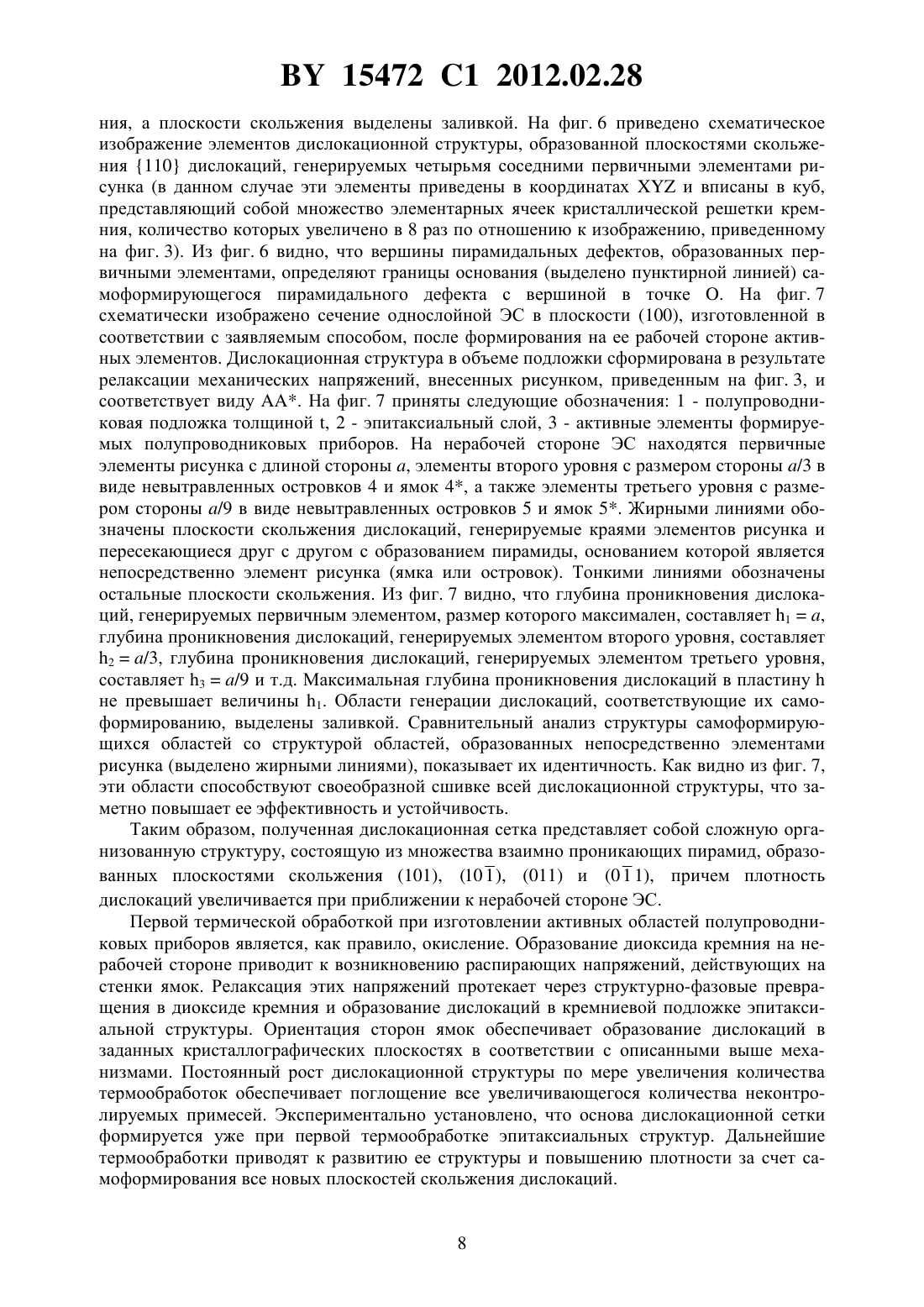

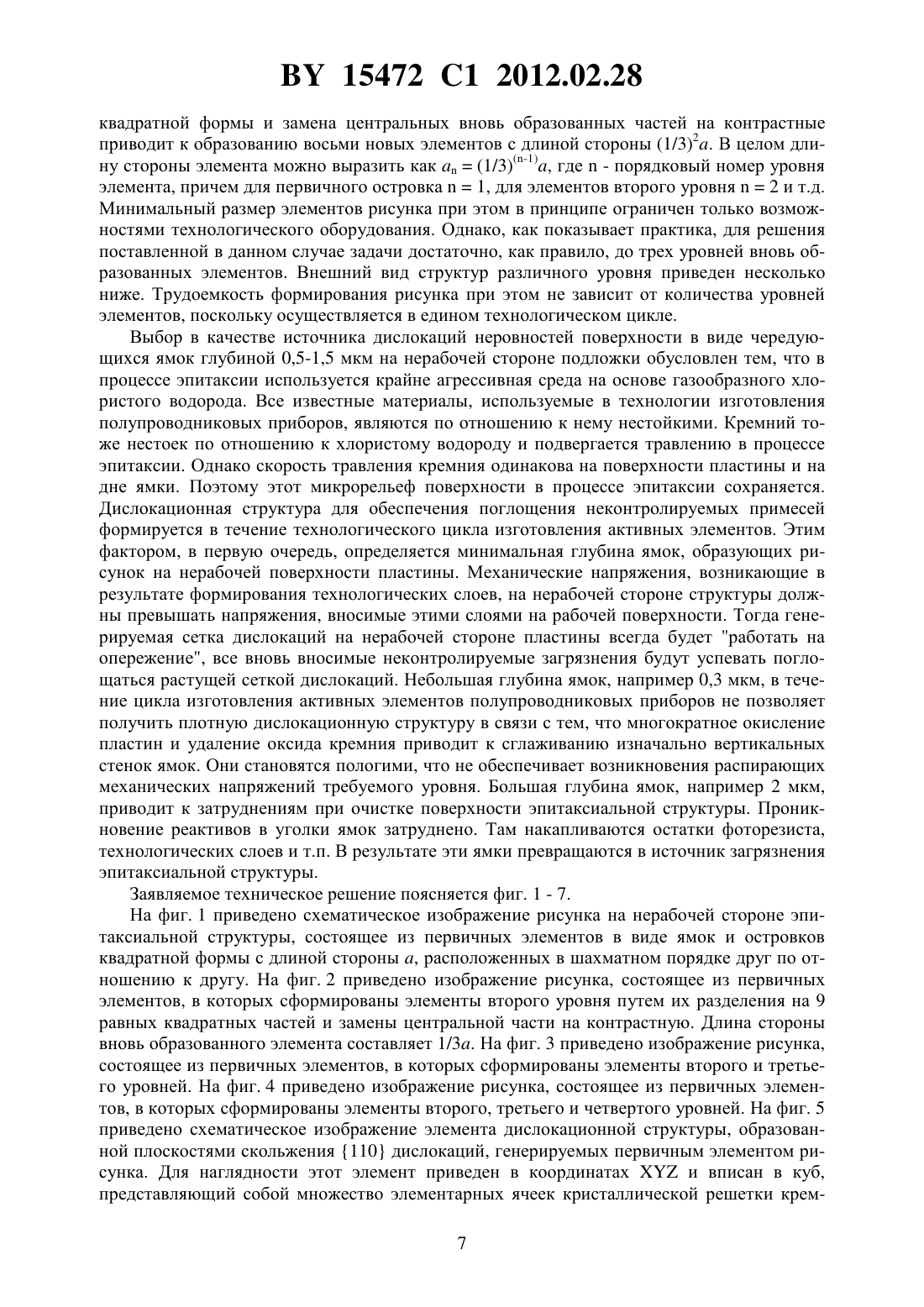

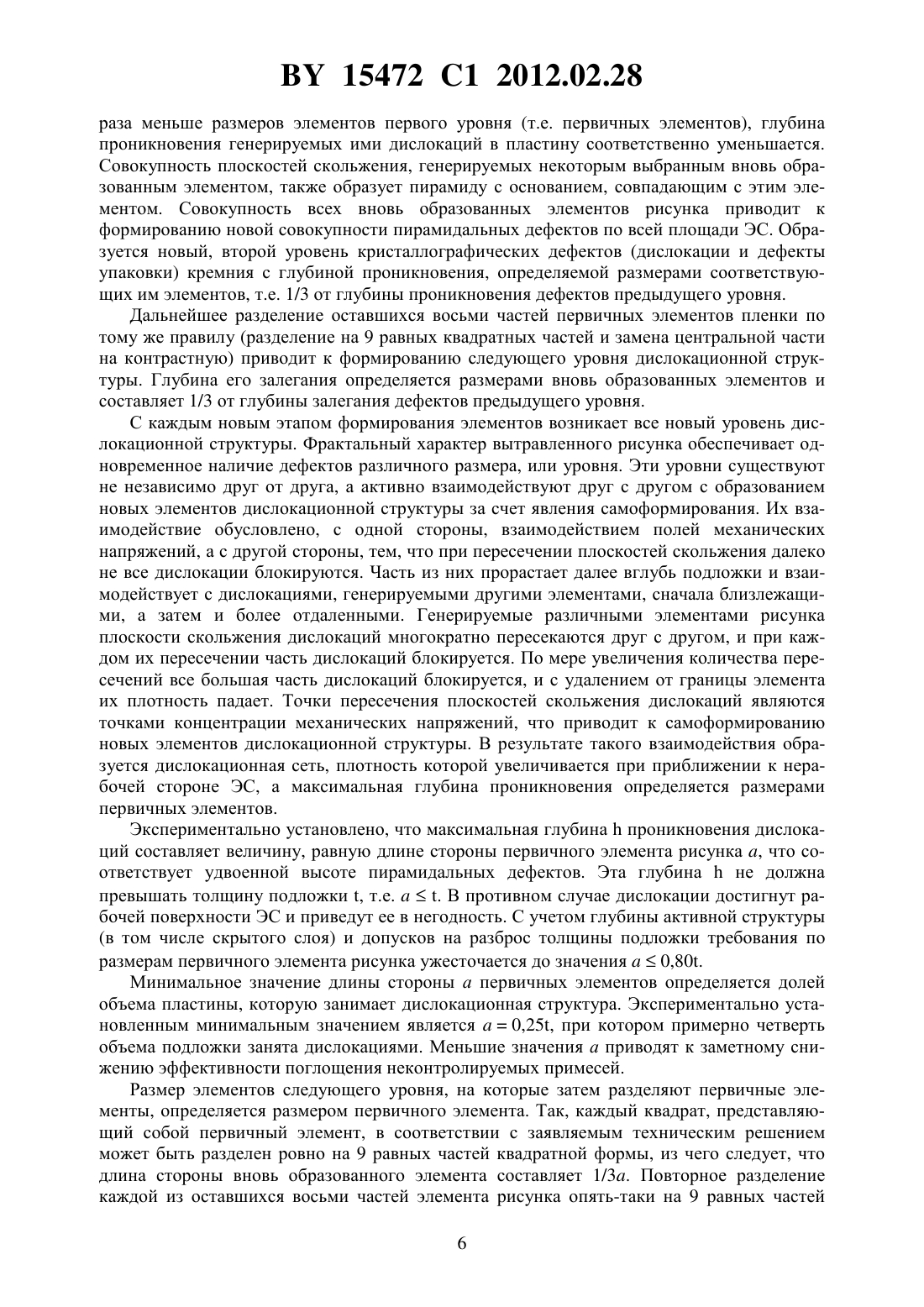

Способ изготовления кремниевых эпитаксиальных структур ориентации (001)

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ИЗГОТОВЛЕНИЯ КРЕМНИЕВЫХ ЭПИТАКСИАЛЬНЫХ СТРУКТУР ОРИЕНТАЦИИ (001)(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Автор Сенько Сергей Федорович(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) 1. Способ изготовления кремниевых эпитаксиальных структур ориентации (001),включающий наращивание эпитаксиального слоя с заданными характеристиками на монокристаллической кремниевой подложке толщинойс предшествующим формированием скрытого слоя заданной топологической конфигурации на данной подложке или без формирования скрытого слоя, отличающийся тем, что перед наращиванием эпитаксиального слоя на нерабочей стороне подложки вытравливают на глубину от 0,5 до 1,5 мкм ямки квадратной формы, чередующиеся с невытравленными островками такой же формы, причем стороны элементов ориентируют в кристаллографических направлениях типа 100, а длину стороны выбирают из интервала от 0,25 до 0,80. 2. Способ по п. 1, отличающийся тем, что в каждом окне и островке формируют центральную часть как одну из девяти его равных частей квадратной формы, причем в каждом окне в виде дополнительного островка, а в каждом островке - в виде дополнительного окна. 15472 1 2012.02.28 3. Способ по п. 2, отличающийся тем, что необходимое количество раз в каждой из частей, кроме центральной, формируют дополнительную центральную часть как одну из девяти ее равных частей квадратной формы, причем в каждом окне в виде дополнительного островка, а в каждом островке - в виде дополнительного окна. Изобретение относится к области электронной техники, в частности к микроэлектронике, и может быть использовано при изготовлении полупроводниковых приборов. В настоящее время большинство полупроводниковых приборов изготавливается по планарной технологии с использованием в качестве исходного материала плоской полупроводниковой пластины. Параметры исходной пластины во многом предопределяют технические характеристики и выход изготавливаемых приборов. Важнейшим показателем качества полупроводниковых пластин является их устойчивость к процессам дефектообразования в процессе формирования активной структуры. Этот параметр отражен практически во всех нормативных документах, определяющих технические требования к полупроводниковым пластинам 1-3. Вначале полупроводниковые подложки изготавливали путем резки монокристалла кремния на пластины толщиной, обеспечивающей необходимую механическую прочность,после чего их подвергали химическому травлению для удаления нарушенного слоя 4. Недостатки полученных пластин связаны с тем, что микронеровности шероховатой поверхности выступают в роли концентраторов механических напряжений и при проведении высокотемпературных операций в процессе формирования активной структуры полупроводниковых приборов служат источником возникновения кристаллографических дефектов в приповерхностном объеме пластины. Они приводят к генерации дислокаций,дефектов упаковки и линий скольжения, которые снижают напряжение пробоя формируемых переходов и увеличивают токи их утечки. Это не позволяет получить приборы приемлемого уровня качества. Важным фактором, влияющим на дефектность рабочей поверхности пластины, является также наличие неконтролируемых загрязнений как в материале пластины, так и в технологических средах, используемых в производстве приборов. Неконтролируемые примеси накапливаются вблизи рабочей поверхности пластины и приводят к образованию дополнительных дефектов, которые также значительно ухудшают электрические характеристики получаемых приборов. Известен способ изготовления полупроводниковых пластин кремния, включающий ориентирование слитка кремния в плоскости реза, резку слитка на пластины в заданном кристаллографическом направлении, удаление нарушенного слоя химическим травлением и финишную полировку поверхности пластины 5. Полировка пластин позволяет заметно повысить качество изготавливаемых приборов за счет удаления концентраторов напряжений на рабочей поверхности. Однако проблема неконтролируемых загрязнений этим не решается. Кроме того, постоянный рост требований к техническим характеристикам изготавливаемых приборов привел к необходимости использования в качестве исходного материала для их изготовления эпитаксиальных структур. Наиболее близким техническим решением к заявляемому, его прототипом является способ изготовления кремниевых эпитаксиальных структур, включающий формирование на монокристаллической кремниевой подложке требуемой кристаллографической ориентации скрытого слоя и/или наращивание эпитаксиального слоя с заданными характеристиками 6. Скрытые слои, как следует из 6, получают обычно путем ионного легирования подложки и последующей активации примесей термообработкой, используемые толщины эпитаксиальных слоев для формирования активной структуры не превышают, как правило, величину 15 мкм. При этом скрытые слои могут быть сплошными или содержать ри 2 15472 1 2012.02.28 сунок требуемой топологической конфигурации. Кристаллографическая ориентация эпитаксиальной пленки при этом соответствует кристаллографической ориентации исходной подложки, однако ее электрофизические характеристики существенно отличаются от характеристик пластины. Неконтролируемые примеси накапливаются в кремнии начиная уже с момента его выращивания. Одним из наиболее широко используемых типов подложек являются монокристаллические пластины ориентации (001), получаемые из кремния, выращенного методом Чохральского, и содержащие в качестве загрязняющих примесей преимущественно кислород и углерод. Процесс эпитаксиального наращивания пленок кремния основан на термическом разложении силанов при высокой температуре в атмосфере водорода. Очистка поверхности от собственного оксида кремния перед наращиванием эпитаксиальной пленки обычно проводится с добавкой хлористого водорода. В процессе проведения эпитаксиального наращивания технологические газы, в данном случае водород и хлористый водород, неизбежно контактируют с металлической технологической оснасткой с образованием летучих гидридов и хлоридов металлов, из которых изготовлена оснастка. Это приводит к дополнительному неконтролируемому загрязнению растущей эпитаксиальной пленки металлами. Формирование скрытого слоя также предусматривает проведение высокотемпературных технологических операций после контакта пластин с источниками загрязнений, характерными для данного блока операций (например, металлический барабан установки ионного легирования, пары масел, используемых в вакуумных насосах и т.п.), что способствует дополнительному загрязнению подложек. Рассматриваемая совокупность конструктивных элементов эпитаксиальной структуры и технологии их формирования обуславливает чрезвычайно низкую ее устойчивость к дефектообразованию в процессе дальнейшего формирования активных элементов полупроводниковых приборов. Это связано с тем, что, с одной стороны, структура насыщена неконтролируемыми примесями различного типа и происхождения. С другой стороны,значительное различие в электрофизических свойствах и методах получения материала исходной пластины и эпитаксиальной пленки наряду с малой толщиной пленки по отношению к исходной пластине приводит к накоплению основной части этих примесей в эпитаксиальной пленке. В процессе формирования активной структуры полупроводниковых приборов эти примеси приводят к интенсивному дефектообразованию на поверхности эпитаксиальной пленки в виде преципитатов. Они представляют собой микроскопические выделения второй фазы в поверхностном слое эпитаксиальной пленки в результате превышения концентрации примесей ее предельной растворимости. Плотность таких выделений достигает 106 см-2 и более. В результате ухудшаются характеристики изготавливаемых приборов и снижается выход годных изделий. Таким образом, недостатком прототипа является низкая устойчивость эпитаксиальных структур к дефектообразованию в процессе формирования активных элементов полупроводниковых приборов. Задачей заявляемого изобретения является повышение устойчивости эпитаксиальных структур ориентации (001) к образованию преципитатов примесей. Поставленная задача решается тем, что в способе изготовления кремниевых эпитаксиальных структур ориентации (001), включающем наращивание эпитаксиального слоя с заданными характеристиками на монокристаллической кремниевой подложке толщинойс предшествующим формированием скрытого слоя заданной топологической конфигурации на данной подложке или без формирования скрытого слоя, перед наращиванием эпитаксиального слоя на нерабочей стороне подложки вытравливают на глубину от 0,5 до 1,5 мкм ямки квадратной формы, чередующиеся с невытравленными островками такой же формы,причем стороны элементов ориентируют в кристаллографических направлениях типа 100, а длину стороны выбирают из интервала от 0,25 до 0,80 3 15472 1 2012.02.28 а также тем, что в каждом окне и островке формируют центральную часть как одну из девяти его равных частей квадратной формы, причем в каждом окне в виде дополнительного островка, а в каждом островке - в виде дополнительного окна а также тем, что необходимое количество раз в каждой из частей, кроме центральной,формируют дополнительную центральную часть как одну из девяти ее равных частей квадратной формы, причем в каждом окне в виде дополнительного островка, а в каждом островке - в виде дополнительного окна. Сущность заявляемого технического решения заключается в поглощении неконтролируемых примесей управляемой сеткой дислокаций, индуцированной элементами рисунка на нерабочей стороне ЭС при формировании активных элементов приборов. Поглощение неконтролируемых примесей дислокациями известно давно. Это явление обусловлено высокой концентрацией ненасыщенных химических связей на дислокациях. Однако методы управления характеристиками дислокационной структуры в настоящее время развиты слабо. Настоящее техническое решение основано на явлении самоформирования дислокационной сетки за счет фрактального характера рисунка на нерабочей стороне ЭС. Формирование различных технологических слоев, в частности оксидных, и использование высоких температур при изготовлении полупроводниковых приборов за счет различия коэффициентов линейного термического расширения (клтр) формируемых слоев и кремния приводит к возникновению на границе ямок высоких механических напряжений. Так, при проведении процесса окисления на всей поверхности структур образуется диоксид кремния. После охлаждения структур до комнатной температуры часть оксидной пленки, находящаяся в углублении подложки, оказывает распирающее действие на стенки этой ямки. В результате на границах ямок возникают высокие механические напряжения,величина которых зависит от размеров элемента рисунка и толщины оксидной пленки(или другого технологического слоя). С увеличением размера ямки и толщины оксидной пленки эти напряжения возрастают. Это приводит к образованию на границах ямок дислокаций в кремнии. Наличие большого количества регулярно расположенных ямок на нерабочей поверхности структуры приводит к формированию в ее объеме сетки дислокаций,управляемой параметрами рисунка. Известно, что в кремнии основными плоскостями скольжения дислокаций являются кристаллографические плоскости типа 111 и 110. Для пластины ориентации (001) плоскости типа 111 наклонены к поверхности под углом 5444, плоскости (110) и(1 1 0) перпендикулярны ей, а плоскости (101), (10 1 ), (011) и (0 1 1) наклонены под углом 45. Стороны топологических элементов на поверхности ЭС ориентации (001) могут быть выполнены в одном из двух основных типов кристаллографических направлений - 100 или 110. Все остальные направления являются промежуточными. При ориентации сторон ямок в одном из двух возможных направлений типа 110, а именно в направлениях 110 и 1 1 0 , генерация и скольжение дислокаций возможны в плоскостях (111), (11 1 ),(1 1 1), (1 1 1 ), (110) и (1 1 0). Однако в связи с тем, что плоскости типа 111 наклонены к поверхности, энергетически наиболее выгодными плоскостями образования и скольжения дислокаций являются плоскости (110) и (1 1 0), которые перпендикулярны поверхности пластины. При этом генерируемые дислокации практически беспрепятственно прорастают на рабочую поверхность, приводя ее в негодность для формирования активных элементов полупроводниковых приборов. При ориентации сторон ямок в одном из двух возможных направлений типа 100, а именно в направлениях 100 и 010, генерация и скольжение дислокаций возможны только в плоскостях (101), (10 1 ), (011) и (0 1 1), которые наклонены под углом 45 к поверхности пластины. Генерация дислокаций именно в этих плоскостях в данном случае 4 15472 1 2012.02.28 энергетически наиболее выгодна и обусловлена тем, что возникающие в процессе формирования технологических слоев изгибающие моменты перпендикулярны сторонам топологических элементов. Плоскости (101), (10 1 ), (011) и (0 1 1) перпендикулярны друг другу, поэтому генерируемые в этих плоскостях дислокации блокируют друг друга в точках их пересечения с образованием дислокационных полупетель, закрепленных концами на обратной стороне ЭС. Поскольку генерация дислокаций наблюдается только на границах элементов рисунка, расстояние от точки пересечения рассматриваемых плоскостей скольжения до поверхности ЭС зависит от размера этого элемента. Поэтому глубина проникновения дислокаций в подложку и характеристики дислокационной структуры в целом эффективно управляются параметрами рисунка на нерабочей стороне ЭС. Выбор квадрата в качестве основного элемента рисунка обусловлен тем, что, вопервых, только в этом случае обеспечивается ориентация всех сторон элементов в равнозначных кристаллографических направлениях. Во-вторых, только в этом случае все плоскости скольжения дислокаций (101), (10 1 ), (011) и (0 1 1), генерируемые выбранным элементом рисунка, пересекаются внутри пластины в одной точке с образованием пирамиды, что обеспечивает максимальное взаимное блокирование дислокаций. В случае выбора прямоугольной формы элементов условие по ориентации их сторон соблюдается, но рассматриваемые плоскости не пересекаются в одной точке, а фигура, образованная ими,представляет собой обелиск. В этом случае управление глубиной проникновения дислокаций в пластину несколько затрудняется, т.к. их взаимное блокирование ослабевает. Совокупность плоскостей (101), (10 1 ), (011) и (0 1 1) скольжения дислокаций, формируемых единичным первичным элементом рисунка (ямкой либо островком, что то же самое, поскольку плоскости скольжения генерируемых дислокаций наклонены под углами как 45, так и -45), образует пирамиду с основанием, совпадающим с этим элементом. Вершины этих пирамидальных дефектов являются точками концентрации механических напряжений, что приводит к формированию новых элементов дислокационной структуры. Совокупность вершин четырех ближайших пирамид определяет границы основания двух новых пирамид, одна из которых обращена вершиной вниз, а другая вверх. Поскольку величина механических напряжений в кремниевой подложке по мере удаления от поверхности уменьшается, преимущественная генерация дислокаций протекает во вновь образованной пирамиде, обращенной вершиной вниз. Грани этой пирамиды являются продолжением граней близлежащих пирамид, обращенных вершинами вверх, т.е. возникает явление самоформирования дислокационной структуры. Это явление сопровождается образованием и других новых элементов структуры - дефектов упаковки, которые в зависимости от локальной плотности дислокаций могут быть полными или частичными. Эффективность поглощения неконтролируемых примесей дефектами упаковки значительно выше, чем дислокациями, что обеспечивает качественно новый уровень устойчивости ЭС к образованию преципитатов примесей в приповерхностной области. Совокупность всех элементов вытравленного рисунка приводит к образованию дислокационной сетки, состоящей из множества пирамидальных структур. В связи с тем, что рассматриваемая дислокационная структура образована первичными элементами рисунка,условно назовем ее структурой первого уровня. Разделение первичного элемента рисунка (как ямки, так и островка) с размером сторонына 9 равных частей квадратной формы и замена центральной части на контрастную по отношению к данному элементу приводит к возникновению нового элемента (островка в случае выбора в качестве первичного элемента ямки и соответственно ямки в случае выбора островка) с размером стороны, равным 1/3. При этом образуется новый, второй уровень элементов рисунка, сопровождающийся возникновением новых границ. Возникновение новых границ, в свою очередь, сопровождается генерацией дислокаций вдоль этих границ. Однако поскольку линейные размеры элементов второго уровня в 3 5 15472 1 2012.02.28 раза меньше размеров элементов первого уровня (т.е. первичных элементов), глубина проникновения генерируемых ими дислокаций в пластину соответственно уменьшается. Совокупность плоскостей скольжения, генерируемых некоторым выбранным вновь образованным элементом, также образует пирамиду с основанием, совпадающим с этим элементом. Совокупность всех вновь образованных элементов рисунка приводит к формированию новой совокупности пирамидальных дефектов по всей площади ЭС. Образуется новый, второй уровень кристаллографических дефектов (дислокации и дефекты упаковки) кремния с глубиной проникновения, определяемой размерами соответствующих им элементов, т.е. 1/3 от глубины проникновения дефектов предыдущего уровня. Дальнейшее разделение оставшихся восьми частей первичных элементов пленки по тому же правилу (разделение на 9 равных квадратных частей и замена центральной части на контрастную) приводит к формированию следующего уровня дислокационной структуры. Глубина его залегания определяется размерами вновь образованных элементов и составляет 1/3 от глубины залегания дефектов предыдущего уровня. С каждым новым этапом формирования элементов возникает все новый уровень дислокационной структуры. Фрактальный характер вытравленного рисунка обеспечивает одновременное наличие дефектов различного размера, или уровня. Эти уровни существуют не независимо друг от друга, а активно взаимодействуют друг с другом с образованием новых элементов дислокационной структуры за счет явления самоформирования. Их взаимодействие обусловлено, с одной стороны, взаимодействием полей механических напряжений, а с другой стороны, тем, что при пересечении плоскостей скольжения далеко не все дислокации блокируются. Часть из них прорастает далее вглубь подложки и взаимодействует с дислокациями, генерируемыми другими элементами, сначала близлежащими, а затем и более отдаленными. Генерируемые различными элементами рисунка плоскости скольжения дислокаций многократно пересекаются друг с другом, и при каждом их пересечении часть дислокаций блокируется. По мере увеличения количества пересечений все большая часть дислокаций блокируется, и с удалением от границы элемента их плотность падает. Точки пересечения плоскостей скольжения дислокаций являются точками концентрации механических напряжений, что приводит к самоформированию новых элементов дислокационной структуры. В результате такого взаимодействия образуется дислокационная сеть, плотность которой увеличивается при приближении к нерабочей стороне ЭС, а максимальная глубина проникновения определяется размерами первичных элементов. Экспериментально установлено, что максимальная глубинапроникновения дислокаций составляет величину, равную длине стороны первичного элемента рисунка , что соответствует удвоенной высоте пирамидальных дефектов. Эта глубинане должна превышать толщину подложки , т.е.. В противном случае дислокации достигнут рабочей поверхности ЭС и приведут ее в негодность. С учетом глубины активной структуры(в том числе скрытого слоя) и допусков на разброс толщины подложки требования по размерам первичного элемента рисунка ужесточается до значения 0,80. Минимальное значение длины стороны а первичных элементов определяется долей объема пластины, которую занимает дислокационная структура. Экспериментально установленным минимальным значением является 0,25, при котором примерно четверть объема подложки занята дислокациями. Меньшие значения а приводят к заметному снижению эффективности поглощения неконтролируемых примесей. Размер элементов следующего уровня, на которые затем разделяют первичные элементы, определяется размером первичного элемента. Так, каждый квадрат, представляющий собой первичный элемент, в соответствии с заявляемым техническим решением может быть разделен ровно на 9 равных частей квадратной формы, из чего следует, что длина стороны вновь образованного элемента составляет 1/3. Повторное разделение каждой из оставшихся восьми частей элемента рисунка опять-таки на 9 равных частей 6 15472 1 2012.02.28 квадратной формы и замена центральных вновь образованных частей на контрастные приводит к образованию восьми новых элементов с длиной стороны (1/3)2. В целом длину стороны элемента можно выразить как(1/3)(-1), где- порядковый номер уровня элемента, причем для первичного островка 1, для элементов второго уровня 2 и т.д. Минимальный размер элементов рисунка при этом в принципе ограничен только возможностями технологического оборудования. Однако, как показывает практика, для решения поставленной в данном случае задачи достаточно, как правило, до трех уровней вновь образованных элементов. Внешний вид структур различного уровня приведен несколько ниже. Трудоемкость формирования рисунка при этом не зависит от количества уровней элементов, поскольку осуществляется в едином технологическом цикле. Выбор в качестве источника дислокаций неровностей поверхности в виде чередующихся ямок глубиной 0,5-1,5 мкм на нерабочей стороне подложки обусловлен тем, что в процессе эпитаксии используется крайне агрессивная среда на основе газообразного хлористого водорода. Все известные материалы, используемые в технологии изготовления полупроводниковых приборов, являются по отношению к нему нестойкими. Кремний тоже нестоек по отношению к хлористому водороду и подвергается травлению в процессе эпитаксии. Однако скорость травления кремния одинакова на поверхности пластины и на дне ямки. Поэтому этот микрорельеф поверхности в процессе эпитаксии сохраняется. Дислокационная структура для обеспечения поглощения неконтролируемых примесей формируется в течение технологического цикла изготовления активных элементов. Этим фактором, в первую очередь, определяется минимальная глубина ямок, образующих рисунок на нерабочей поверхности пластины. Механические напряжения, возникающие в результате формирования технологических слоев, на нерабочей стороне структуры должны превышать напряжения, вносимые этими слоями на рабочей поверхности. Тогда генерируемая сетка дислокаций на нерабочей стороне пластины всегда будет работать на опережение, все вновь вносимые неконтролируемые загрязнения будут успевать поглощаться растущей сеткой дислокаций. Небольшая глубина ямок, например 0,3 мкм, в течение цикла изготовления активных элементов полупроводниковых приборов не позволяет получить плотную дислокационную структуру в связи с тем, что многократное окисление пластин и удаление оксида кремния приводит к сглаживанию изначально вертикальных стенок ямок. Они становятся пологими, что не обеспечивает возникновения распирающих механических напряжений требуемого уровня. Большая глубина ямок, например 2 мкм,приводит к затруднениям при очистке поверхности эпитаксиальной структуры. Проникновение реактивов в уголки ямок затруднено. Там накапливаются остатки фоторезиста,технологических слоев и т.п. В результате эти ямки превращаются в источник загрязнения эпитаксиальной структуры. Заявляемое техническое решение поясняется фиг. 1 - 7. На фиг. 1 приведено схематическое изображение рисунка на нерабочей стороне эпитаксиальной структуры, состоящее из первичных элементов в виде ямок и островков квадратной формы с длиной стороны , расположенных в шахматном порядке друг по отношению к другу. На фиг. 2 приведено изображение рисунка, состоящее из первичных элементов, в которых сформированы элементы второго уровня путем их разделения на 9 равных квадратных частей и замены центральной части на контрастную. Длина стороны вновь образованного элемента составляет 1/3. На фиг. 3 приведено изображение рисунка,состоящее из первичных элементов, в которых сформированы элементы второго и третьего уровней. На фиг. 4 приведено изображение рисунка, состоящее из первичных элементов, в которых сформированы элементы второго, третьего и четвертого уровней. На фиг. 5 приведено схематическое изображение элемента дислокационной структуры, образованной плоскостями скольжения 110 дислокаций, генерируемых первичным элементом рисунка. Для наглядности этот элемент приведен в координатахи вписан в куб,представляющий собой множество элементарных ячеек кристаллической решетки крем 7 15472 1 2012.02.28 ния, а плоскости скольжения выделены заливкой. На фиг. 6 приведено схематическое изображение элементов дислокационной структуры, образованной плоскостями скольжения 110 дислокаций, генерируемых четырьмя соседними первичными элементами рисунка (в данном случае эти элементы приведены в координатахи вписаны в куб,представляющий собой множество элементарных ячеек кристаллической решетки кремния, количество которых увеличено в 8 раз по отношению к изображению, приведенному на фиг. 3). Из фиг. 6 видно, что вершины пирамидальных дефектов, образованных первичными элементами, определяют границы основания (выделено пунктирной линией) самоформирующегося пирамидального дефекта с вершиной в точке . На фиг. 7 схематически изображено сечение однослойной ЭС в плоскости (100), изготовленной в соответствии с заявляемым способом, после формирования на ее рабочей стороне активных элементов. Дислокационная структура в объеме подложки сформирована в результате релаксации механических напряжений, внесенных рисунком, приведенным на фиг. 3, и соответствует виду . На фиг. 7 приняты следующие обозначения 1 - полупроводниковая подложка толщиной , 2 - эпитаксиальный слой, 3 - активные элементы формируемых полупроводниковых приборов. На нерабочей стороне ЭС находятся первичные элементы рисунка с длиной стороны , элементы второго уровня с размером стороны /3 в виде невытравленных островков 4 и ямок 4, а также элементы третьего уровня с размером стороны /9 в виде невытравленных островков 5 и ямок 5. Жирными линиями обозначены плоскости скольжения дислокаций, генерируемые краями элементов рисунка и пересекающиеся друг с другом с образованием пирамиды, основанием которой является непосредственно элемент рисунка (ямка или островок). Тонкими линиями обозначены остальные плоскости скольжения. Из фиг. 7 видно, что глубина проникновения дислокаций, генерируемых первичным элементом, размер которого максимален, составляет 1,глубина проникновения дислокаций, генерируемых элементом второго уровня, составляет 2/3, глубина проникновения дислокаций, генерируемых элементом третьего уровня,составляет 3/9 и т.д. Максимальная глубина проникновения дислокаций в пластинуне превышает величины 1. Области генерации дислокаций, соответствующие их самоформированию, выделены заливкой. Сравнительный анализ структуры самоформирующихся областей со структурой областей, образованных непосредственно элементами рисунка (выделено жирными линиями), показывает их идентичность. Как видно из фиг. 7,эти области способствуют своеобразной сшивке всей дислокационной структуры, что заметно повышает ее эффективность и устойчивость. Таким образом, полученная дислокационная сетка представляет собой сложную организованную структуру, состоящую из множества взаимно проникающих пирамид, образованных плоскостями скольжения (101), (10 1 ), (011) и (0 1 1), причем плотность дислокаций увеличивается при приближении к нерабочей стороне ЭС. Первой термической обработкой при изготовлении активных областей полупроводниковых приборов является, как правило, окисление. Образование диоксида кремния на нерабочей стороне приводит к возникновению распирающих напряжений, действующих на стенки ямок. Релаксация этих напряжений протекает через структурно-фазовые превращения в диоксиде кремния и образование дислокаций в кремниевой подложке эпитаксиальной структуры. Ориентация сторон ямок обеспечивает образование дислокаций в заданных кристаллографических плоскостях в соответствии с описанными выше механизмами. Постоянный рост дислокационной структуры по мере увеличения количества термообработок обеспечивает поглощение все увеличивающегося количества неконтролируемых примесей. Экспериментально установлено, что основа дислокационной сетки формируется уже при первой термообработке эпитаксиальных структур. Дальнейшие термообработкиприводят к развитию ее структуры и повышению плотности за счет самоформирования все новых плоскостей скольжения дислокаций. 15472 1 2012.02.28 Распределение концентрации неконтролируемых примесей по объему эпитаксиальной структуры определяется их растворимостью в различных областях этой структуры. При этом растворимость неконтролируемых примесей в значительной мере определяется возможностью образования химической связи с кремнием. С увеличением количества ненасыщенных (оборванных) химических связей вероятность образования связи между загрязняющей примесью и кремнием возрастает, т.к. уменьшается энергия активации их взаимодействия. При отсутствии сетки дислокаций наибольшим количеством оборванных химических связей в кремнии располагает приповерхностная область структуры, в которой формируются активные элементы полупроводникового прибора. Наличие дислокационной сетки с высокой плотностью ненасыщенных химических связей приводит к значительному увеличению растворимости неконтролируемых примесей в объеме структуры, где их влияние на характеристики изготавливаемых приборов практически исключено. В процессе термообработки при формировании активных элементов полупроводникового прибора неконтролируемые примеси приобретают высокую подвижность и свободно перемещаются по всему объему структуры. При охлаждении структур концентрация неконтролируемых примесей перераспределяется в соответствии с существующей плотностью ненасыщенных химических связей. Поскольку плотность таких связей в области сформированной дислокационной сетки на несколько порядков превышает их плотность в приповерхностной области, неконтролируемые примеси практически полностью концентрируются в объеме структуры, а ее рабочая поверхность остается чистой. Отсутствие неконтролируемых примесей вблизи рабочей поверхности эпитаксиальной структуры обеспечивает и отсутствие их преципитации, т.е. дефекты на рабочей поверхности не образуются. Таким образом, устойчивость эпитаксиальных структур к образованию кристаллографических дефектов в процессе изготовления активных элементов полупроводниковых приборов значительно возрастает. Заявляемый способ изготовления эпитаксиальных структур ориентации (001) реализовали следующим образом. При изготовлении однослойных структур (ОЭС) использовали подложки типа 100 КЭС 0,01 ориентации (001) и толщиной 460 мкм. При изготовлении структур со скрытым слоем (ЭСС) использовали подложки 100 КЭФ 4,5 ориентации (001) и толщиной 460 мкм. Скрытый слой -типа проводимости глубиной 6 мкм получали путем ионного легирования пластин сурьмой дозой 250 мкКул/см 2 и энергией 100 кэВ с последующей активацией примеси термообработкой. Расчетными значениями размера а первичного элемента являются величины от 0,25115 мкм до 0,8368 мкм. Рисунок на нерабочей стороне эпитаксиальной структуры формировали следующим образом. Стандартными методами фотолитографии формировали фотомаску, состоящую из диоксида кремния и фоторезиста. После травления пленки диоксида кремния проводили плазмохимическое травление кремния на заданную глубину. Затем удаляли фоторезист, остатки диоксида кремния и проводили эпитаксиальное наращивание кремния на рабочей стороне пластин на установке УНЭС-2 ПК-А. Для структур со скрытым слоем формировали эпитаксиальную пленку типа КЭФ 4,5 толщиной 12 мкм, а для однослойных структур формировали пленку типа КЭФ 4,5 толщиной 8 мкм. Характеристики полученных структур приведены в таблице. Для оценки устойчивости полученных эпитаксиальных структур к дефектообразованию их окисляли в сухом кислороде в течение 3 часов при температуре 1200 С на установке АДС 6-100. Затем с них удаляли образовавшийся диоксид кремния и подвергали травлению в травителе Сиртла для выявления кристаллографических дефектов на рабочей стороне структур. Плотность микродефектов, отражающих наличие неконтролируемых примесей, а также плотность дислокаций и дефектов упаковки определяли методом оптической микроскопии при увеличении 250. Результаты контроля приведены в таблице. 15472 1 2012.02.28 Из приведенных данных видно, что при использовании заявляемого технического решения плотность микродефектов, обусловленная наличием неконтролируемых примесей,уменьшается по сравнению с прототипом примерно на 3 порядка. Ориентация сторон элементов рисунка в направлениях типа 110 приводит к значительному повышению плотности дислокаций и дефектов упаковки на рабочей стороне пластин. Использование запредельных значений заявляемых параметров не позволяет в полной мере решить поставленную задачу. Влияние характеристик рисунка на нерабочей стороне на устойчивость эпитаксиальных структур к дефектообразованию Примечание фиг. 3 фиг. 3 фиг. 3 фиг. 3 фиг. 3 фиг. 3 фиг. 3 фиг. 3 фиг. 3 фиг. 3 фиг. 1 фиг. 2 фиг. 3 фиг. 4 фиг. 3 фиг. 3 Плотность дефектов на рабочей стороне плаРазмер пер- Количество Ориентация Тип эпитаксистины, см-2 Глубина ривичного эле- уровней эле- сторон эле- альных струкп/п сунка, мкм дефектов упамента, мкм ментов ментов тур дислокаций микродефектов ковки 1 0,3 250 3 100 ОЭС 1103 5103 2 0,5 250 3 100 ОЭС 3101 3101 3 1,0 2101 3101 4 1,5 3101 3101 5 2,0 250 3 100 ОЭС 2103 2101 5102 6 1,0 70 3 100 ОЭС 5100 5102 5102 7 1,0 115 3 100 ОЭС 5101 1101 1 8 250 510 7100 9 368 5101 1101 10 1,0 600 3 100 ОЭС 3101 5102 2103 11 1,0 250 1 100 ОЭС 4101 1101 12 2 3101 9100 13 3 5101 1101 14 4 1101 5101 1 15 5 9100 410 16 1,0 250 3 110 ОЭС 6103 5106 1 17 1,0 250 3 100 ЭСС 310 2101 18 Прототип 1102 5105 5103 15472 1 2012.02.28 Таким образом, заявляемое техническое решение позволяет по сравнению с прототипом повысить устойчивость эпитаксиальных структур к дефектообразованию. Источники информации 1. ЕТО.035.578 ТУ. Пластина кремния монокристаллическая. 2. ЕТО.035.206 ТУ. Пластина кремния монокристаллическая. 3. ЕТО.035.240 ТУ. Пластина кремния монокристаллическая. 4. Гаврилов Р.Л. Технология производства полупроводниковых приборов. - М. Энергия, 1968. - С. 46. 5. Патент 7946, 2006. 6. Технология СБИС В 2-х кн. Кн. 1 Пер. с англ. / Под ред. С. Зи. - М. Мир, 1986. С. 72-124. (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 13
