F28C 1/00 — Оросительные холодильники непосредственного контакта, например градирни

Номер патента: U 9910

Опубликовано: 28.02.2014

Авторы: Давиденко Виталий Федорович, Русакевич Михаил Иванович, Горбачев Николай Михайлович, Власов Александр Викторович, Прокопович Оксана Владимировна

МПК: F28C 1/00

Метки: градирня

Текст:

...диффузора с внешней стороны и внешней поверхности конической обечайки. Вентиляторная градирня работает следующим образом. Горячая вода подается в водораспределитель, разбрызгивается на ороситель и стекает с него в виде пленки. Воздух поступает в корпус через воздуховпускные окна и охлаждает воду, после чего насыщенный парами и каплями поступает далее в водоуловитель, где очищается от воды. Вентилятор осуществляет отсос воздуха из корпуса и...

Номер патента: U 9443

Опубликовано: 30.08.2013

Авторы: Давиденко Виталий Федорович, Власов Александр Викторович, Горбачев Николай Михайлович, Русакевич Михаил Иванович, Прокопович Оксана Владимировна

МПК: F28C 1/00

Метки: градирня

Текст:

...отверстия, через которые плотным слоем распыляется вода и создается вертикальная водяная завеса. Между водяными завесами,созданными за счет распыления оборотной воды через равномерно расположенные по нижней поверхности трубчатых элементов отверстия, образуются тангенциальные воздуховходные каналы, которые способствует образованию вихревого течения воздуха в подоросительном пространстве градирни. Закрутка входящего потока воздуха...

Номер патента: 15169

Опубликовано: 30.12.2011

Авторы: Драко Андрей Васильевич, Кунцевич Александр Иванович, Сарычев Олег Эрнстович, Солодуха Виталий Александрович, Турцевич Аркадий Степанович, Радкевич Валерий Александрович

МПК: F28C 1/00

Метки: установки, энергетической, градирня

Текст:

...форсунки, при этом угол оси факела центральной форсунки относительно оси шахты составляет 35-39. Решение поставленной задачи объясняется следующим образом. Известно, что капли жидкости в факеле распыла движутся по параболическим траекториям, причем восходящая часть их траекторий находится в пределах конуса, который определяется углом раствора факела. Объем, который занимают капли факела распыла (на восходящей части их траекторий),...

Номер патента: 12539

Опубликовано: 30.10.2009

Авторы: Дашков Геннадий Викторович, Власов Александр Викторович, Давиденко Виталий Федорович, Мартыненко Олег Григорьевич, Столович Николай Николаевич

МПК: F28C 1/00

Метки: градирня, варианты

Текст:

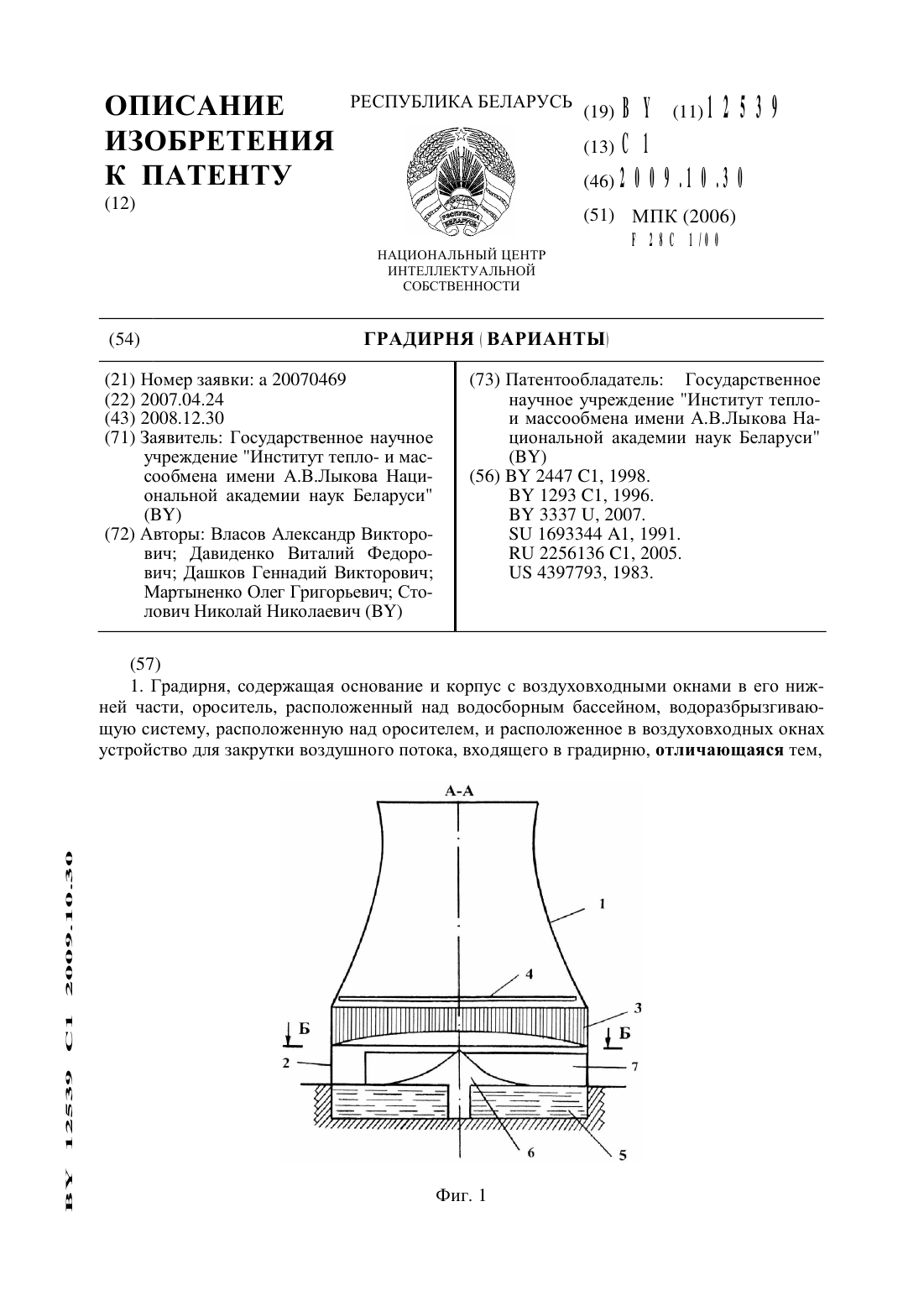

...6, содержащая корпус с воздуховходными окнами, водоразбрызгивающую систему, устройство для закрутки входящего воздушного потока в виде системы однонаправленных вертикальных щитов, а также ороситель, в центральной части которого выполнено вентиляционное окно, диаметр которого составляет(О,16 О,34 х/В , где В - площадь поперечного сечения оросителя. В этом техническом решении охлаждение оборотной воды осуществляется входящим воздушным потоком,...

Номер патента: 11819

Опубликовано: 30.04.2009

Авторы: Столович Николай Николаевич, Солодухин Анатолий Демьянович, Мартыненко Олег Григорьевич, Власов Александр Викторович, Дашков Геннадий Викторович, Давиденко Виталий Федорович

МПК: F28C 1/00

Метки: градирня

Текст:

...Тв окружающего градирню воздуха, относительной влажностиокружающего градирню воздуха и скорости в приземного ветра непосредственно вблизи градирни соответственно, соединенные выходами с контроллером на базе микропроцессора, выполненного с возможностью расчета перепада температур Тгрм воды в модели градирни без устройства закрутки воздушных потоков в соответствии с выражением ТгрмАоК 1 ТвхК 2 Тв - К 3 - К 4 - К 5 в,где Ао - свободный член...

Номер патента: 10380

Опубликовано: 28.02.2008

Авторы: Маленко Григорий Лукич, Столович Николай Николаевич, Петручик Алексей Иванович, Дашков Геннадий Викторович, Пащук Сергей Валентинович, Тютюма Владимир Дмитриевич, Власов Александр Викторович, Бачуринский Александр Николаевич, Солодухин Анатолий Демьянович, Давиденко Виталий Федорович

МПК: F28C 1/00

Метки: градирня

Текст:

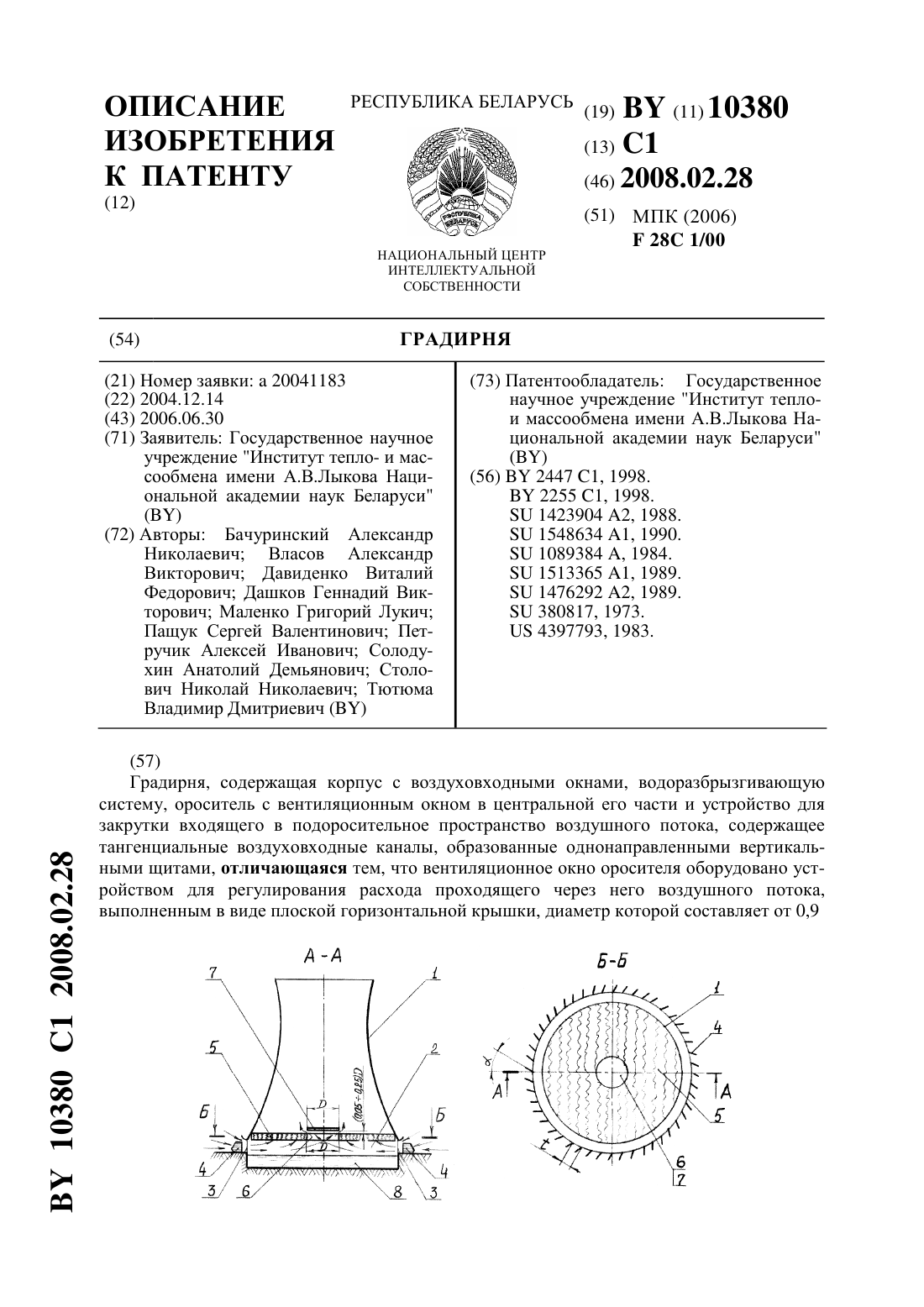

...сравнению с гидродинамическим сопротивлением оросителя приводит к такому нежелательному перераспределению поля скоростей воздушного потока в подоросительном пространстве,при котором расход воздуха сквозь ороситель снижается и, как следствие, ухудшается эффективность охлаждения оборотной воды в градирне. Задачей изобретения является повышение охлаждающей способности градирни. Указанная задача решается тем, что вентиляционное окно оросителя...

Номер патента: 9493

Опубликовано: 30.08.2007

Авторы: Солодухин Анатолий Демьянович, Власов Александр Викторович, Бачуринский Александр Николаевич, Пащук Сергей Валентинович, Дашков Геннадий Викторович, Тютюма Владимир Дмитриевич, Павлюкевич Николай Владимирович, Давиденко Виталий Федорович

МПК: F28C 1/00

Метки: охлаждения, осуществления, башенная, градирне, градирня, способ, жидкости

Текст:

...внутрь градирни. Указанная задача достигается тем, что в башенной градирне с комбинированной подачей охлаждающего воздуха внутрь градирни путем создания естественной и принудительной тяги, согласно предлагаемому изобретению, принудительную тягу охлаждающего воздуха создают только в центральной зоне градирни, а в периферийной зоне в дополнение к естественной тяге создают второй поток охлаждающего воздуха путем эжекции его струей отработавшего...

Номер патента: 8995

Опубликовано: 28.02.2007

Авторы: Павлюкевич Николай Владимирович, Дашков Геннадий Викторович, Тютюма Владимир Дмитриевич, Власов Александр Викторович, Солодухин Анатолий Демьянович, Бачуринский Александр Николаевич, Давиденко Виталий Федорович, Пащук Сергей Валентинович

МПК: F28C 1/00

Метки: градирня, охлаждения, вентиляторная, градирне, способ, жидкости, осуществления

Текст:

...электроэнергии на привод вентилятора за счет более рационального применения принудительной тяги для подачи свежего охлаждающего воздуха внутрь градирниУказанная задача достигается тем. что в градирне с принудительной подачей охлаждающего воздуха внутрь градирни воздух принудительно подают в центральную зону градирни. а в периферийной зоне дополнительно создают второй поток воздуха путем эжекции его струей отработавшего воздушного потока...

Номер патента: U 3337

Опубликовано: 28.02.2007

Авторы: Меженная Ольга Борисовна, Новиков Владимир Макарович

МПК: F28C 1/00

Метки: градирня, вентиляторная

Текст:

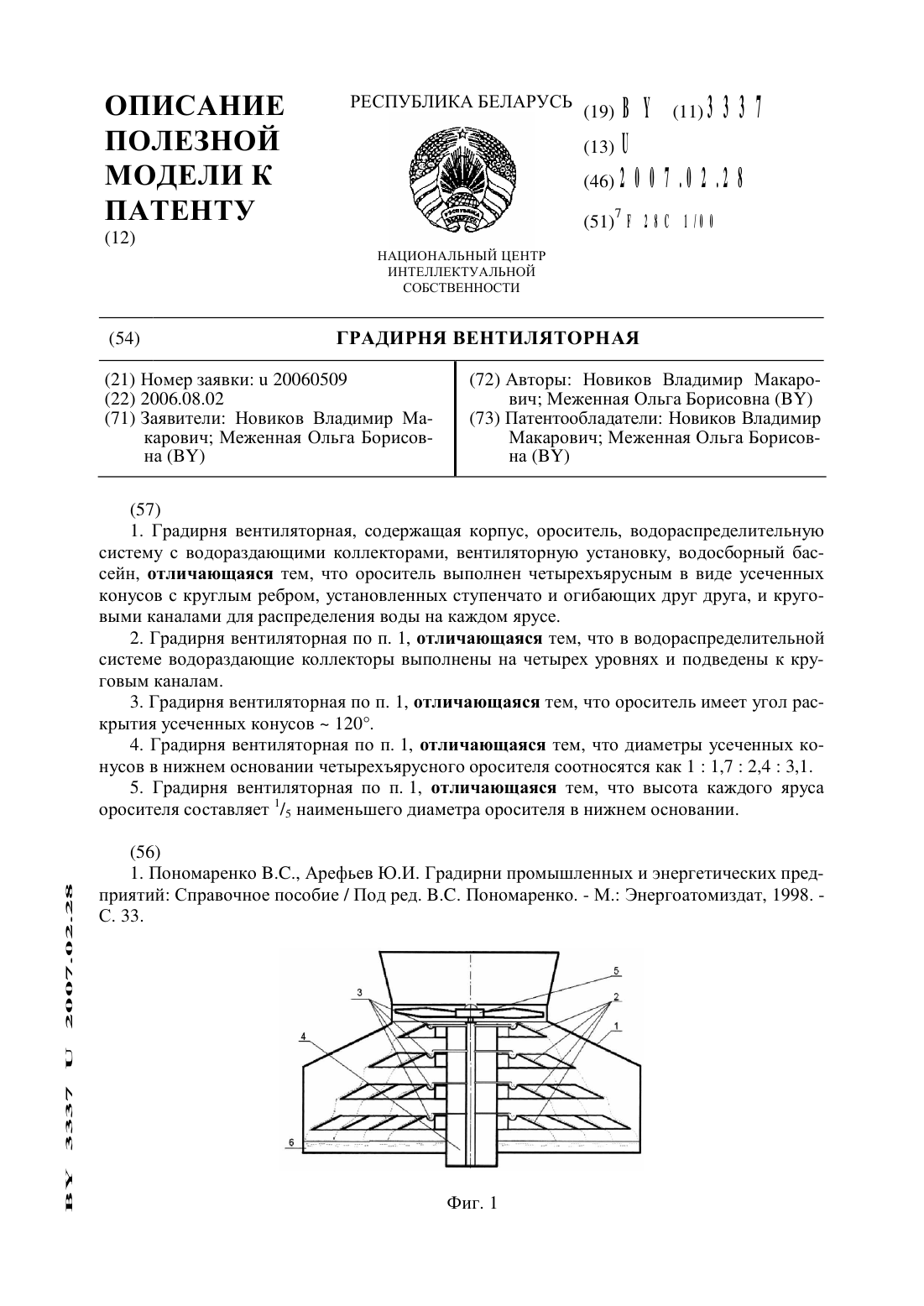

...затраты, недостаточный эффект охлаждения оборотной воды.Целью полезной модели является достижение следующих положительных результатов снижение гидравлического сопротивления проточной части градирни уменьшение энергетических затрат интенсификация процесса теплообмена.Указанная цель достигается тем, что в вентиляторной градирне используется четь 1 рехъярусный ороситель в виде усеченных конусов с круглым ребром, установленных ступенчато и...

Номер патента: 8685

Опубликовано: 30.12.2006

Авторы: Хвилевицкая Галина Александровна, Иванов Вадим Борисович, Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: градирня, эжекционная

Текст:

...градирни позволяет, во-первых, обеспечить наилучшее эжектирование воздуха и обеспечить его увлечение струями жидкости. Во-вторых, верхнее размещение форсунок существенно сокращает энергетические затраты на распыление воды,поскольку положительную роль играет сила тяжести. Размещение форсунок в канале трапецеидального или прямоугольного сечения создает устройство, подобное соплу Вентури, а использование двух и более форсунок в одном канале,...

Номер патента: 8185

Опубликовано: 30.06.2006

Авторы: Мартыненко Олег Григорьевич, Дашков Геннадий Викторович, Столович Николай Николаевич, Власов Александр Викторович, Давиденко Виталий Федорович, Фисенко Сергей Павлович, Солодухин Анатолий Демьянович, Тютюма Владимир Дмитриевич, Бачуринский Александр Николаевич, Пащук Сергей Валентинович

МПК: F28C 1/00, F28F 27/02

Метки: градирня

Текст:

...место в натурных градирнях тепловых и атомных электростанций. Задача, которую решает заявляемое изобретение, состоит в увеличении эффективности охлаждения воды в градирне за счет создания устройства для оптимального периодического изменения расхода охлаждаемой воды в каждой секции с заданной частотой при больших расходах оборотной воды. Указанная задача осуществляется тем, что в градирне, содержащей напорную секционированную...

Номер патента: U 2248

Опубликовано: 30.12.2005

Автор: Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: варианты, градирня

Текст:

...системы. К верхним срезам средних воздуховходных окон прикреплены наклонные, направленные внутрь вверх корпуса щиты. К нижним срезам средних воздухо-входных окон прикреплены наклонные, направленные внутрь вверх корпуса щиты, образующие совместно с зеркалом воды в водосборном бассейне воздушные эжекционные трапецеидальные каналы (вариант 1, фиг. 1). А прикрепленные к нижним срезам средних воздухо-входных окон горизонтальные,направленные...

Номер патента: U 2232

Опубликовано: 30.12.2005

Автор: Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: варианты, градирня

Текст:

...вокруг оси, жалюзи, а над нижними воздухо-входными окнами размещены средние воздухо-входные окна,напротив проемов которых, на вертикальных водораздающих коллекторах основной водораспределительной системы, установлены горизонтальными рядами форсунки-распылители. К верхнему срезу средних воздухо-входных окон прикреплен вдоль стенки корпуса или наклонный вверх внутрь корпуса щит (вариант 1, фиг. 1), или горизонтальный, внутри корпуса щит (вариант...

Номер патента: U 2144

Опубликовано: 30.09.2005

Автор: Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: градирня

Текст:

...компьютеру, который посредством пакета программ в реальном масштабе времени регулирует оптимальный режим, при котором жалюзи выполняют поворот или всех пластин на один угол, или разных пластин на разные углы, программы компьютера учитывают и геометрические параметры конкретной градирни, например периметр или диаметр ее основания, площадь основания, высоту градирни, высоту воздухо-входных окон, глубину чаши водосборного бассейна,...

Номер патента: U 1719

Опубликовано: 30.12.2004

Автор: Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: градирня, варианты

Текст:

...водораспределительной системы и водосборный бассейн. Согласно предлагаемому техническому решению по варианту 1, воздухо-входные окна градирни снабжены регулируемыми жалюзями, установленными в проемах этих окон с возможностью поворота вокруг оси. Над имеющимися окнами выполнены дополнительные воздухо-входные окна, над которыми внутри корпуса градирни вдоль вертикальной его стенки прикреплен наклонный к этой стенке щит. Высота верхнего...

Номер патента: U 1718

Опубликовано: 30.12.2004

Автор: Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: градирня, варианты

Текст:

...нижнего ребра от упомянутого уровня, причем форсунки, смонтированные на водораспределительных коллекторах, установлены напротив проемов упомянутых дополнительных воздухо-входных окон (вариант 1). Согласно предлагаемому техническому решению по варианту 2, воздухо-входные окна градирни снабжены регулируемыми жалюзями, смонтированными в проемах окон с возможностью поворота вокруг оси. Над имеющимися окнами, выполнены дополнительные...

Номер патента: U 1307

Опубликовано: 30.03.2004

Автор: Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: варианты, градирня

Текст:

...коллектор с водоструйными форсунками смонтирован, по меньшей мере, в два ряда, а форсунки установлены напротив проемов воздуховодных жидкостно-эжекционных окон. Согласно предлагаемому техническому решению по варианту 2, щит прикреплен над воздуховходными жидкостно-эжекционными окнами снаружи градирни, высота его равна высоте воздуховходных жидкостно-эжекционных окон. Щит, таким образом, обеспечивает получение продольного канала...

Номер патента: U 1289

Опубликовано: 30.03.2004

Авторы: Родионов Борис Николаевич, Семчук Аркадий Леонидович, Антонов Николай Анатольевич, Юрша Иосиф Антонович, Крачко Николай Николаевич, Козячий Алексей Павлович, Гудымов Эрнест Андреевич, Галин Геннадий Борисович

МПК: F28C 1/00

Метки: градирня, брызгальная

Текст:

...с форсунками, расположенной перед входными воздушными окнами, и форсунки основной и дополнительной коллекторных систем расположены равномерно по всему сечению градирни для каждой системы, пристеночная область, а особенно область входных воздушных окон перегружается водой, что приводит к снижению эффективности тепловой работы этой области и недоохлаждению воды в градирне в целом. Вследствие того, что градирня не имеет никаких устройств для...

Номер патента: U 1152

Опубликовано: 30.12.2003

Автор: Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: варианты, градирня

Текст:

...пересекающихся симметричных факелов жидкости, расположены как над антиветровой перегородкой,так и по обе стороны последней. Согласно предлагаемому техническому решению по варианту 2, щит может быть смонтирован над окнами перпендикулярно к вертикальной стенке снаружи корпуса градирни, образуя вместе с нижним уровнем окон эжекционный канал прямоугольного сечения. Кроме того, форсунки смонтированы на коллекторах в виде блоков форсунок с...

Номер патента: U 1008

Опубликовано: 30.09.2003

Автор: Стародубцев Александр Васильевич

МПК: F28C 1/00

Метки: градирня

Текст:

...вертикальной плоскости, параллельной вертикальной стенке корпуса градирни, причем водораспределительная система представляет собой как бы лестницу с одинаковыми параллельными перекладинами, что позволяет выполнить внутренний объем градирни более свободным. Это обеспечивает лучшие условия охлаждения и тем самым повышение производительности градирни, а также улучшает условия обслуживания и ремонта последней. На фиг. 1 показан общий вид...

Номер патента: 5277

Опубликовано: 30.06.2003

Авторы: Лукьянский Анатолий Владимирович, Лукьянский Георгий Владимирович, Федюшин Сергей Александрович

МПК: F28C 1/06, F28C 1/00

Метки: градирня

Текст:

...поступает в градирню через зазор между кожухом и башней. Недостаток прототипа заключается в том, что в данной градирне не обеспечивается глубокое охлаждение воды, так как влажность воздуха может достигать только 100 -ной относительной влажности. Задачей, решаемой изобретением, является обеспечение возможности глубокого охлаждения воды. Для решения поставленной задачи в градирне, содержащей корпус, имеющий зазор в нижней части для подсоса...

Номер патента: 4119

Опубликовано: 30.09.2001

Авторы: Зубарик Леонид Михайлович, Чернышев Борис Алексеевич, Клочков Игорь Петрович, Агафонов Николай Иванович

МПК: F28F 25/08, F28C 1/00

Метки: ороситель, градирни, противоточной, вентиляторной

Текст:

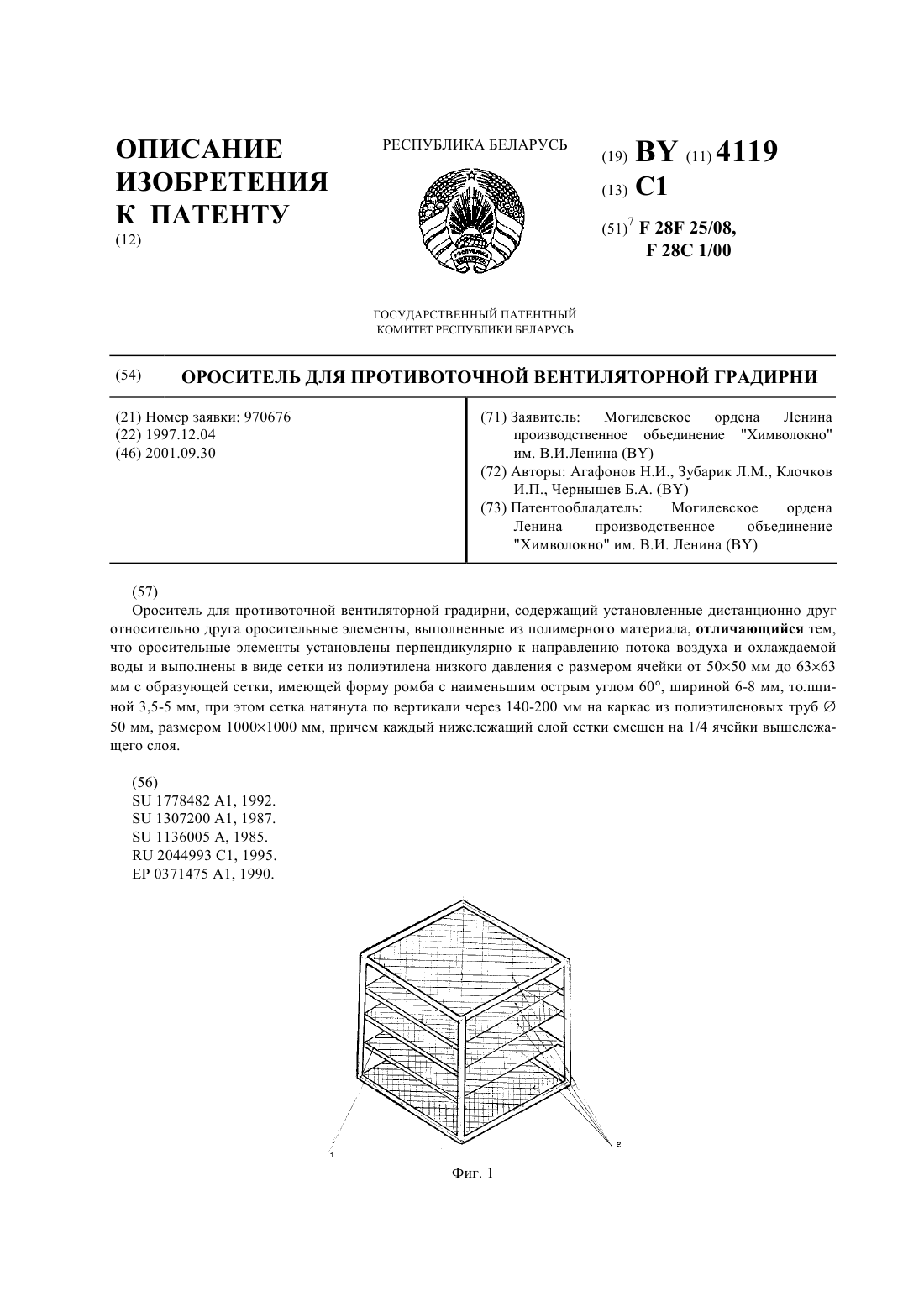

...повышение эффективности тепло- и массообмена. Решение поставленной задачи достигается тем, что ороситель, содержит установленные дистанционно друг относительно друга оросительные элементы, выполненные из полимерного материала, элементы оросителя установлены перпендикулярно к потоку воздуха и воды и выполнены из полиэтиленовой сетки с размером ячейки от 5050 мм до 6363 мм сетка изготовлена из полиэтилена низкого давления, ее образующая...

Номер патента: 3450

Опубликовано: 30.06.2000

Авторы: Иванов Вадим Борисович, Стародубцев Александр Васильевич, Шатинин Александр Иванович

МПК: F28C 1/00, F28F 25/06

Метки: градирня

Текст:

...изобретению, упомянутые форсунки смонтированы на платформе, которые установлены с возможностью поворота вокруг горизонтальной оси на угол, обеспечивающий высоту точки пересечения факелов жидкости 3,5-5 м от уровня установки форсунок, при этом форсунки на платформах смонтированы комплектно группами от 2 до 18 единиц в группе. Поставленная задача решается и тем, форсунки размещены по меньшей мере в два ряда, при этом каждый нижний ряд форсунок...

Номер патента: 3406

Опубликовано: 30.06.2000

Авторы: Дымент Валерий Изотович, Дымент Изот Исаевич

МПК: F28C 3/06, F28C 1/00, F28F 25/06...

Метки: жидкости, осуществления, охлаждения, градирня, градирне, энергетической, установки, способа, способ

Текст:

...также увеличить количество передаваемого от жидкости к охлаждающему воздуху тепла, что компенсирует некоторое снижение коэффициента теплоотдачи в сравнении, например, с вентиляторной градирней и получить существенный выигрыш за счет снижения энергозатрат. Кроме того, раздробление жидкости осуществляют до частиц величиной от 0,7 до 0,9 мм эквивалентного диаметра. Такое техническое решение позволяет получить оптимальное соотношение...

Номер патента: 2724

Опубликовано: 30.03.1999

Авторы: Щербич Антон Вячеславович, Давиденко Виталий Федорович, Дашков Геннадий Викторович, Власов Александр Викторович, КОРДУБА Владимир Геронимович, Фисенко Сергей Павлович, Мартыненко Олег Григорьевич, Солодухин Анатолий Демьянович, Столович Николай Николаевич, Жданов Валерий Львович

МПК: F28C 1/00

Метки: теплообмена, способ, секционированной, градирне, интенсификации

Текст:

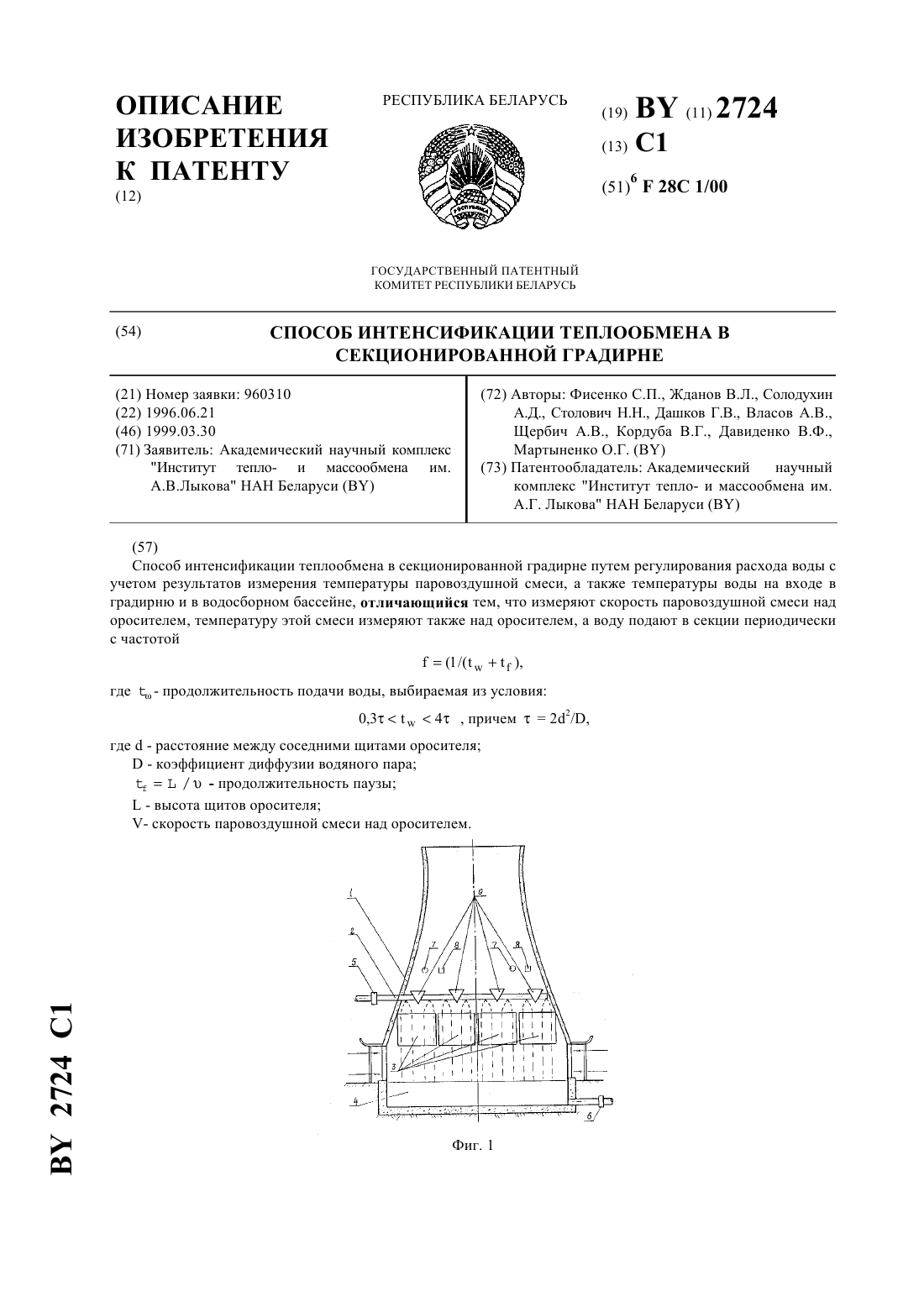

...пленочным течением нагретой воды стекающей по поверхности щитов 3. В результате диффузии паров воды воздух насыщается ими. Эффективность испарительного охлаждения воды паровоздушным потоком снижается тем больше, чем выше поднимается этот поток. Скорость и температура паровоздушной смеси над оросительной системой 2 измеряется датчиками 7 и 8, соответственно. Время, за которое воздух насыщается водяными парами в первом приближении можно записать...

Номер патента: 2447

Опубликовано: 30.12.1998

Авторы: Солодухин Анатолий Демьянович, Родзевич Виктор Александрович, Давиденко Виталий Федорович, Дикун Владимир Степанович, Столович Николай Николаевич, Хасеневич Леонид Сулейманович, Мартыненко Олег Григорьевич, Власов Александр Викторович, Дашков Геннадий Викторович, Тютюма Владимир Дмитриевич

МПК: F28C 1/00

Метки: градирня

Текст:

...На фиг. 1 изображена схема конструкции градирни 1 - воздуховходные окна 2 - вертикальные направляющие щиты 3 - корпус (башня) 4 - ороситель 5 - вентиляционное окно 6 - водосборный бассейн. Градирня работает следующим образом. Входящий через воздуховходные окна 1 воздушный поток попадает в подоросительное пространство, где по пути отклоняется поворотными направляющими щитами и приобретает вращательное движение. При этом, взаимодействуя с...

Номер патента: 2255

Опубликовано: 30.09.1998

Авторы: Родионов Борис Николавевич, Юрша Иосиф Антонович, Гудымов Эрнест Андреевич, Гурский Степан Степанович, Колесниченко Иван Григорьевич, Шаповал Иван Федорович

МПК: F28C 1/00

Метки: вентиляторная, градирня

Текст:

...в дни с максимальной температурой. Установка поддона облегчает работу периферийной части в зимнее время, но ничего нового по существу не дает. Задачей настоящего изобретения является создание возможности глубокого охлаждения воды в летнее время, особенно в дни с максимальной температурой воздуха а именно повышение эффективности работы градирни. Для решения поставленной задачи вентиляторная градирня, содержащая корпус с воздуховходными окнами...

Номер патента: 2104

Опубликовано: 30.06.1998

Авторы: Дашков Геннадий Викторович, Солодухин Анатолий Демьянович, Павлюкевич Николай Владимирович, Жданов Валерий Львович, Фисенко Сергей Павлович

МПК: F28C 1/00

Метки: градирня

Номер патента: 1499

Опубликовано: 16.12.1996

Авторы: Гудымов Эрнест Андреевич, Гурский Степан Степанович, Юрша Иосиф Антонович, Родионов Борис Николавевич, Шаповал Иван Федорович

МПК: F28C 1/00

Метки: градирня

Текст:

...воздуха через градирню увеличивается очень незначительно при наличии мощной насадки в градирне, что приводит к недостаточному охлаждению воды.Задачей настоящего изобретения является снижение температуры воды на выходе из градирни.Для решения этой задачи в градирне, содержащей корпус с воздуховходными окнами в нижней части, водосборный бассейн, вытяжное устройство в виде сопряженных конфузорной и диффузорной обечаек с установленными в месте их...

Номер патента: 1293

Опубликовано: 16.09.1996

Авторы: Хомич А. С., Фисенко С. Н., Выхота С. О., Ганжин В. А., Дикун В. С., Дашков Г. В., Власов А. В., Жданов В. Л., Давиденко В. Ф., Слижевский Ю. М., Солодухин А. Д., Павлюкевич Н. В.

МПК: F28C 1/00

Метки: градирня

Текст:

...коэффициента тепловой эффективности 17 градирни от угла закрутки входящего воздушного потокап 90 ТТн-ТК ТпрТн где Тн - температура на входе в водораспредели тельную систему Тк - температура в водосбор ном бассейне Тпр - минимально возможная температура охлаждения воды при данной температуре и влажности воздуха, окружающего градирн 1 ор 79 о - тепловая эффективность градирни при полностью открытых окнах (обычный режим работы...
