Ороситель для противоточной вентиляторной градирни

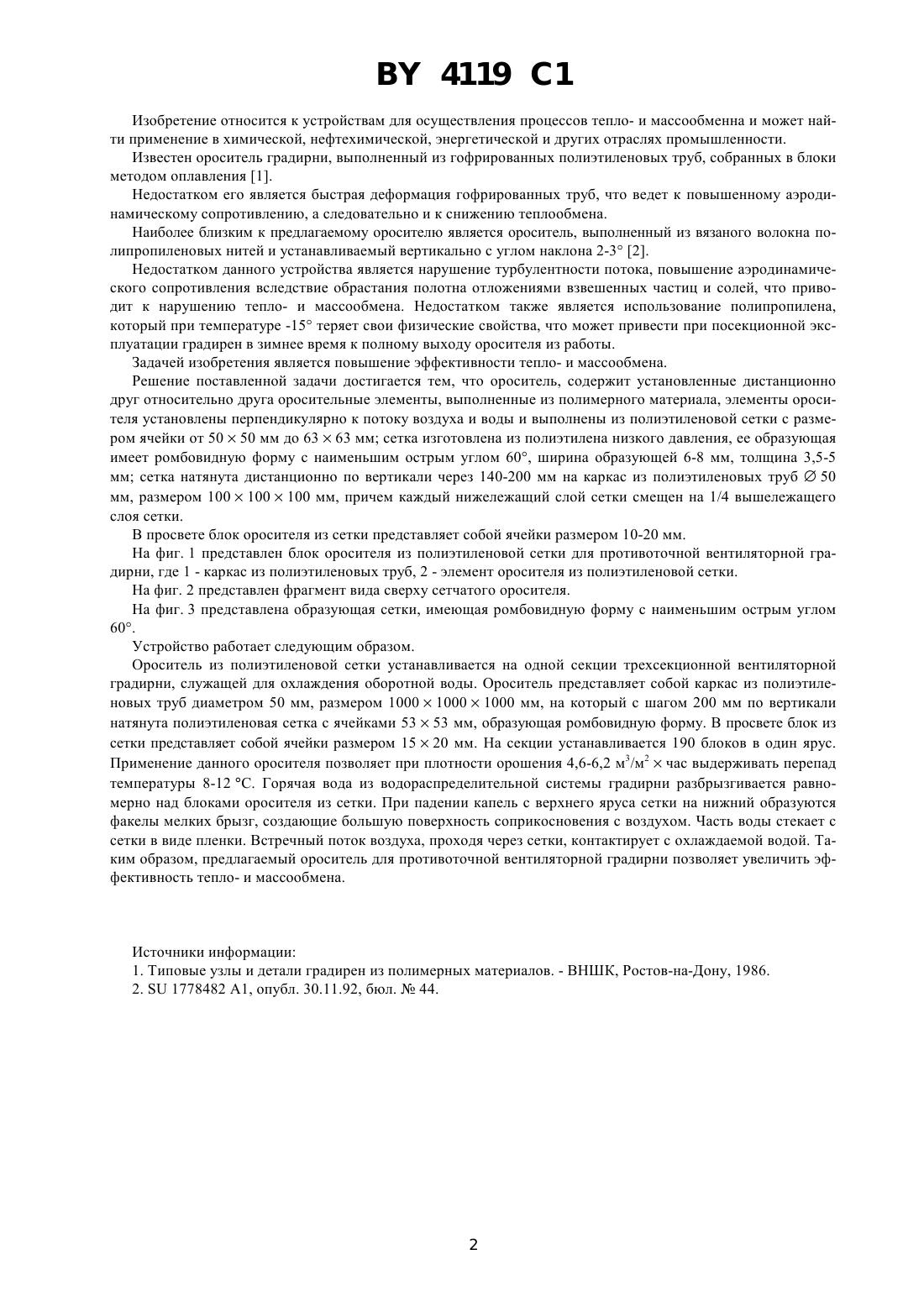

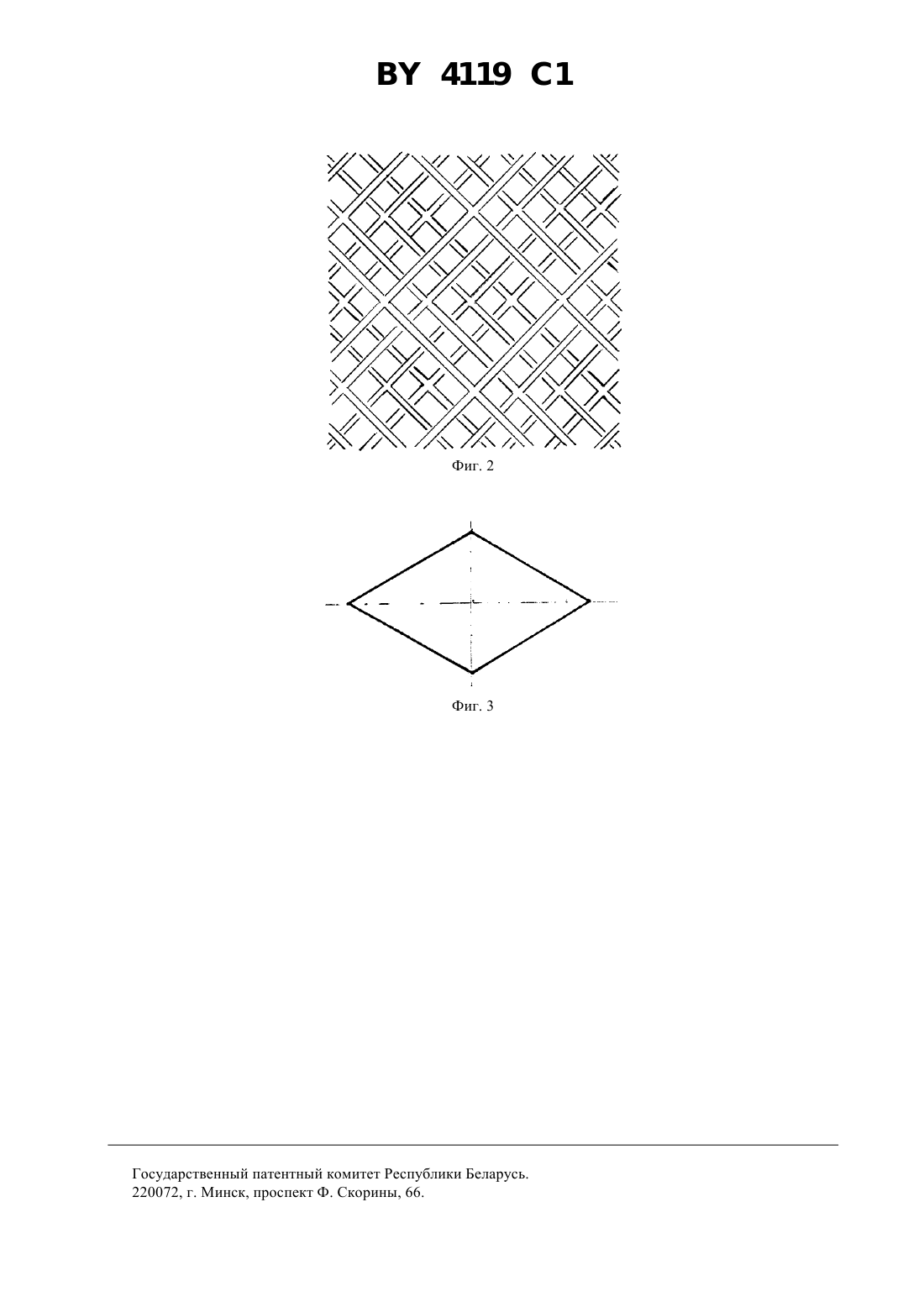

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ОРОСИТЕЛЬ ДЛЯ ПРОТИВОТОЧНОЙ ВЕНТИЛЯТОРНОЙ ГРАДИРНИ(71) Заявитель Могилевское ордена Ленина производственное объединение Химволокно им. В.И.Ленина(73) Патентообладатель Могилевское ордена Ленина производственное объединение Химволокно им. В.И. Ленина(57) Ороситель для противоточной вентиляторной градирни, содержащий установленные дистанционно друг относительно друга оросительные элементы, выполненные из полимерного материала, отличающийся тем,что оросительные элементы установлены перпендикулярно к направлению потока воздуха и охлаждаемой воды и выполнены в виде сетки из полиэтилена низкого давления с размером ячейки от 5050 мм до 6363 мм с образующей сетки, имеющей форму ромба с наименьшим острым углом 60, шириной 6-8 мм, толщиной 3,5-5 мм, при этом сетка натянута по вертикали через 140-200 мм на каркас из полиэтиленовых труб 50 мм, размером 10001000 мм, причем каждый нижележащий слой сетки смещен на 1/4 ячейки вышележащего слоя. 4119 1 Изобретение относится к устройствам для осуществления процессов тепло- и массообменна и может найти применение в химической, нефтехимической, энергетической и других отраслях промышленности. Известен ороситель градирни, выполненный из гофрированных полиэтиленовых труб, собранных в блоки методом оплавления 1. Недостатком его является быстрая деформация гофрированных труб, что ведет к повышенному аэродинамическому сопротивлению, а следовательно и к снижению теплообмена. Наиболее близким к предлагаемому оросителю является ороситель, выполненный из вязаного волокна полипропиленовых нитей и устанавливаемый вертикально с углом наклона 2-3 2. Недостатком данного устройства является нарушение турбулентности потока, повышение аэродинамического сопротивления вследствие обрастания полотна отложениями взвешенных частиц и солей, что приводит к нарушению тепло- и массообмена. Недостатком также является использование полипропилена,который при температуре -15 теряет свои физические свойства, что может привести при посекционной эксплуатации градирен в зимнее время к полному выходу оросителя из работы. Задачей изобретения является повышение эффективности тепло- и массообмена. Решение поставленной задачи достигается тем, что ороситель, содержит установленные дистанционно друг относительно друга оросительные элементы, выполненные из полимерного материала, элементы оросителя установлены перпендикулярно к потоку воздуха и воды и выполнены из полиэтиленовой сетки с размером ячейки от 5050 мм до 6363 мм сетка изготовлена из полиэтилена низкого давления, ее образующая имеет ромбовидную форму с наименьшим острым углом 60, ширина образующей 6-8 мм, толщина 3,5-5 мм сетка натянута дистанционно по вертикали через 140-200 мм на каркас из полиэтиленовых труб 50 мм, размером 100100100 мм, причем каждый нижележащий слой сетки смещен на 1/4 вышележащего слоя сетки. В просвете блок оросителя из сетки представляет собой ячейки размером 10-20 мм. На фиг. 1 представлен блок оросителя из полиэтиленовой сетки для противоточной вентиляторной градирни, где 1 - каркас из полиэтиленовых труб, 2 - элемент оросителя из полиэтиленовой сетки. На фиг. 2 представлен фрагмент вида сверху сетчатого оросителя. На фиг. 3 представлена образующая сетки, имеющая ромбовидную форму с наименьшим острым углом 60. Устройство работает следующим образом. Ороситель из полиэтиленовой сетки устанавливается на одной секции трехсекционной вентиляторной градирни, служащей для охлаждения оборотной воды. Ороситель представляет собой каркас из полиэтиленовых труб диаметром 50 мм, размером 100010001000 мм, на который с шагом 200 мм по вертикали натянута полиэтиленовая сетка с ячейками 5353 мм, образующая ромбовидную форму. В просвете блок из сетки представляет собой ячейки размером 1520 мм. На секции устанавливается 190 блоков в один ярус. Применение данного оросителя позволяет при плотности орошения 4,6-6,2 м 3/м 2 час выдерживать перепад температуры 8-12 С. Горячая вода из водораспределительной системы градирни разбрызгивается равномерно над блоками оросителя из сетки. При падении капель с верхнего яруса сетки на нижний образуются факелы мелких брызг, создающие большую поверхность соприкосновения с воздухом. Часть воды стекает с сетки в виде пленки. Встречный поток воздуха, проходя через сетки, контактирует с охлаждаемой водой. Таким образом, предлагаемый ороситель для противоточной вентиляторной градирни позволяет увеличить эффективность тепло- и массообмена. Источники информации 1. Типовые узлы и детали градирен из полимерных материалов. - ВНШК, Ростов-на-Дону, 1986. 2.1778482 А 1, опубл. 30.11.92, бюл.44. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
