Вентиляторная градирня
Номер патента: 2255
Опубликовано: 30.09.1998
Авторы: Гудымов Эрнест Андреевич, Шаповал Иван Федорович, Колесниченко Иван Григорьевич, Родионов Борис Николавевич, Юрша Иосиф Антонович, Гурский Степан Степанович
Текст

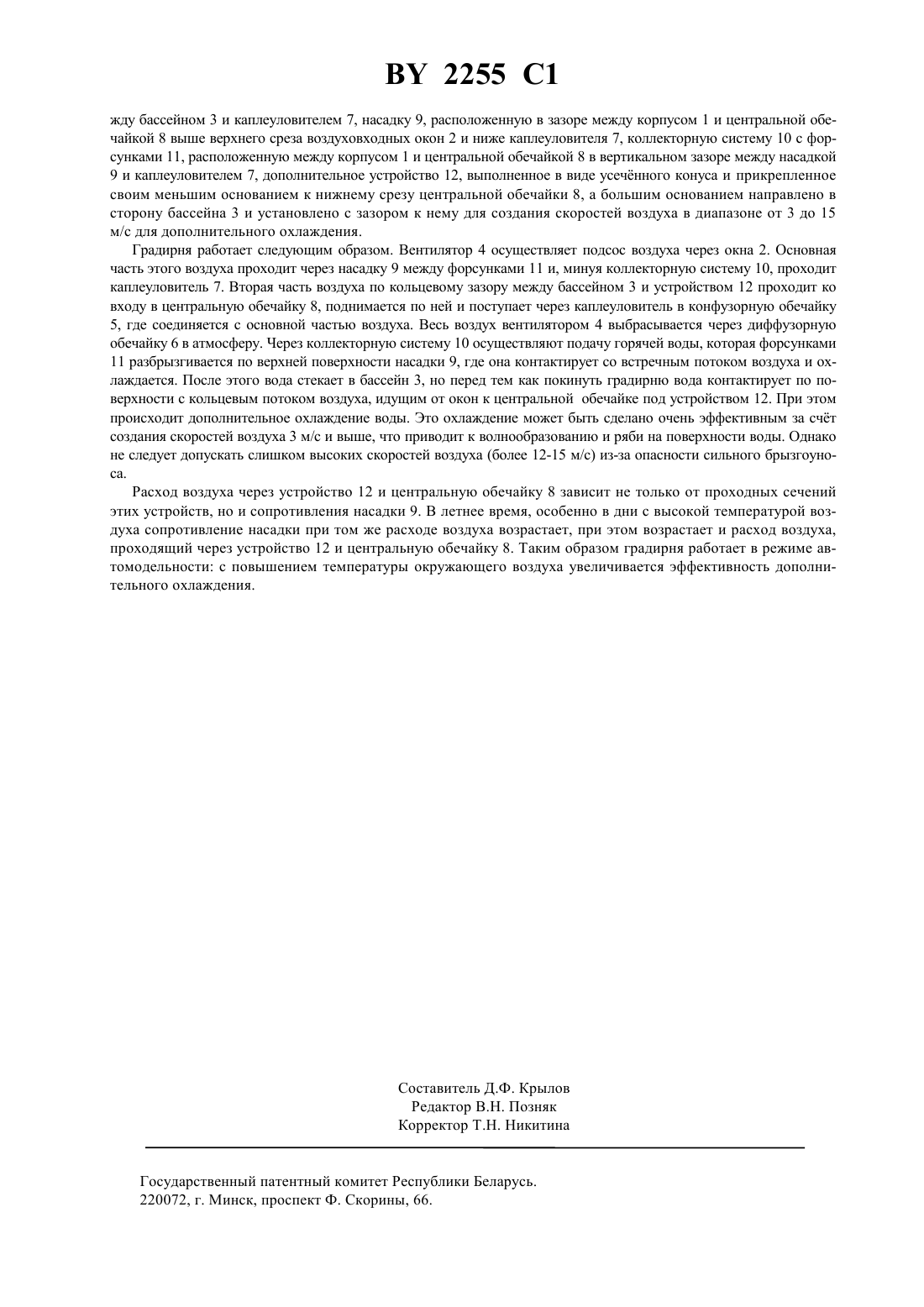

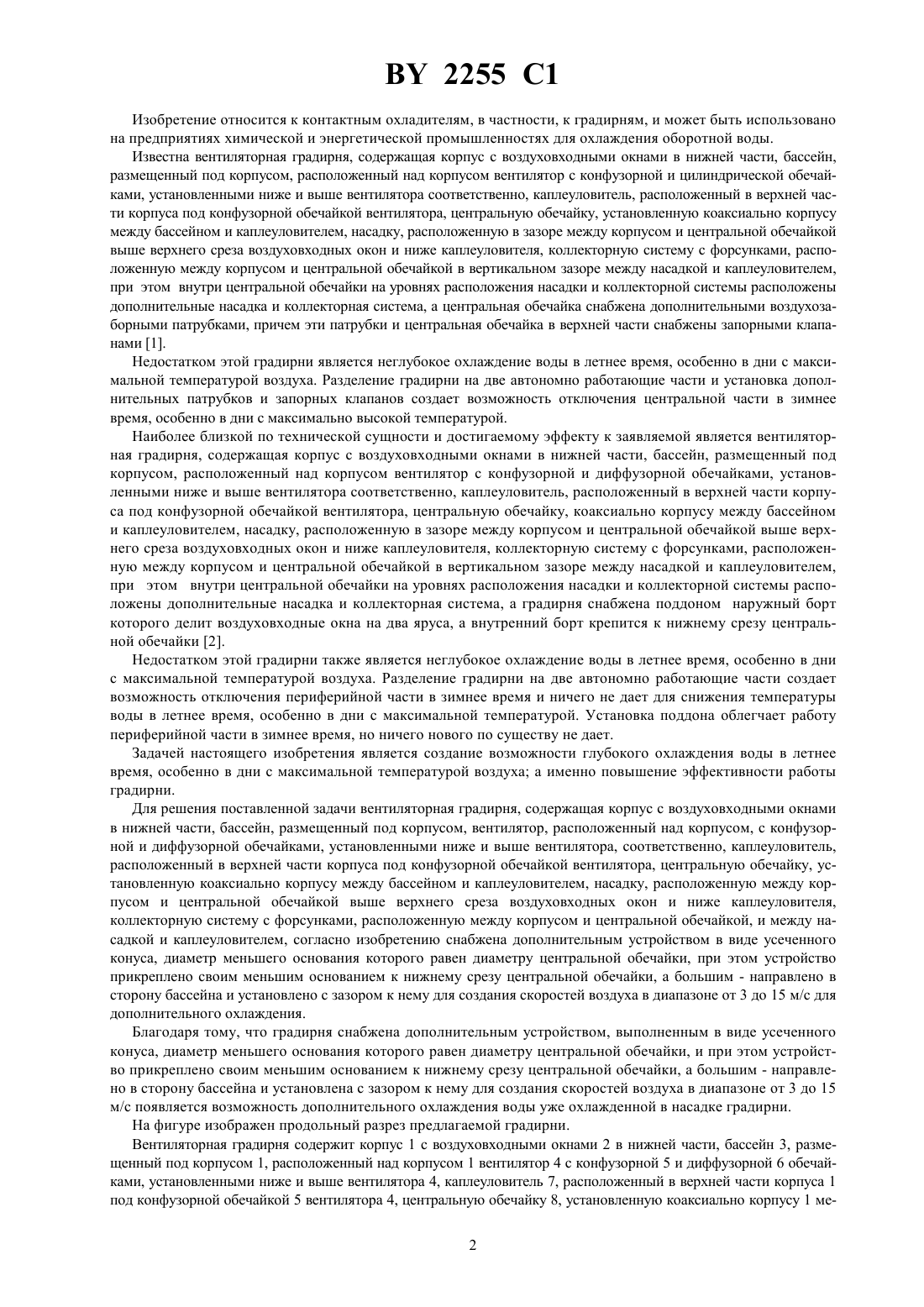

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявители Акционерный коллектив открытого типа Научно-исследовательский и проектный институт азотной промышленности и продуктов органического синтеза , Гродненское ПО АЗОТ им. Притыцкого(73) Патентообладатели Акционерный коллектив открытого типа Научно-исследовательский и проектный институт азотной промышленности и продуктов органического синтеза ,Гродненское ПО АЗОТ им. Притыцкого(57) Вентиляторная градирня, содержащая корпус с воздуховходными окнами в нижней части, бассейн, размещенный под корпусом, вентилятор, расположенный над корпусом, с конфузорной и диффузорной обечайками, установленными ниже и выше вентилятора, соответственно, каплеуловитель, расположенный в верхней части корпуса под конфузорной обечайкой вентилятора, центральную обечайку, установленную коаксиально корпусу между бассейном и каплеуловителем, насадку, расположенную между корпусом и центральной обечайкой выше верхнего среза воздуховходных окон и ниже каплеуловителя, коллекторную систему с форсунками, расположенную между корпусом и центральной обечайкой, и между насадкой и каплеуловителем, отличающаяся тем, что она снабжена дополнительным устройством в виде усеченного конуса, диаметр меньшего основания которого равен диаметру центральной обечайки,при этом устройство прикреплено своим меньшим основанием к нижнему срезу центральной обечайки, а большим направлено в сторону бассейна и установленно с зазором к нему для создания скоростей воздуха в диапазоне от 3 до 15 м/с для дополнительного охлаждения. 2255 1 Изобретение относится к контактным охладителям, в частности, к градирням, и может быть использовано на предприятиях химической и энергетической промышленностях для охлаждения оборотной воды. Известна вентиляторная градирня, содержащая корпус с воздуховходными окнами в нижней части, бассейн,размещенный под корпусом, расположенный над корпусом вентилятор с конфузорной и цилиндрической обечайками, установленными ниже и выше вентилятора соответственно, каплеуловитель, расположенный в верхней части корпуса под конфузорной обечайкой вентилятора, центральную обечайку, установленную коаксиально корпусу между бассейном и каплеуловителем, насадку, расположенную в зазоре между корпусом и центральной обечайкой выше верхнего среза воздуховходных окон и ниже каплеуловителя, коллекторную систему с форсунками, расположенную между корпусом и центральной обечайкой в вертикальном зазоре между насадкой и каплеуловителем,при этом внутри центральной обечайки на уровнях расположения насадки и коллекторной системы расположены дополнительные насадка и коллекторная система, а центральная обечайка снабжена дополнительными воздухозаборными патрубками, причем эти патрубки и центральная обечайка в верхней части снабжены запорными клапанами 1. Недостатком этой градирни является неглубокое охлаждение воды в летнее время, особенно в дни с максимальной температурой воздуха. Разделение градирни на две автономно работающие части и установка дополнительных патрубков и запорных клапанов создает возможность отключения центральной части в зимнее время, особенно в дни с максимально высокой температурой. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является вентиляторная градирня, содержащая корпус с воздуховходными окнами в нижней части, бассейн, размещенный под корпусом, расположенный над корпусом вентилятор с конфузорной и диффузорной обечайками, установленными ниже и выше вентилятора соответственно, каплеуловитель, расположенный в верхней части корпуса под конфузорной обечайкой вентилятора, центральную обечайку, коаксиально корпусу между бассейном и каплеуловителем, насадку, расположенную в зазоре между корпусом и центральной обечайкой выше верхнего среза воздуховходных окон и ниже каплеуловителя, коллекторную систему с форсунками, расположенную между корпусом и центральной обечайкой в вертикальном зазоре между насадкой и каплеуловителем,при этом внутри центральной обечайки на уровнях расположения насадки и коллекторной системы расположены дополнительные насадка и коллекторная система, а градирня снабжена поддоном наружный борт которого делит воздуховходные окна на два яруса, а внутренний борт крепится к нижнему срезу центральной обечайки 2. Недостатком этой градирни также является неглубокое охлаждение воды в летнее время, особенно в дни с максимальной температурой воздуха. Разделение градирни на две автономно работающие части создает возможность отключения периферийной части в зимнее время и ничего не дает для снижения температуры воды в летнее время, особенно в дни с максимальной температурой. Установка поддона облегчает работу периферийной части в зимнее время, но ничего нового по существу не дает. Задачей настоящего изобретения является создание возможности глубокого охлаждения воды в летнее время, особенно в дни с максимальной температурой воздуха а именно повышение эффективности работы градирни. Для решения поставленной задачи вентиляторная градирня, содержащая корпус с воздуховходными окнами в нижней части, бассейн, размещенный под корпусом, вентилятор, расположенный над корпусом, с конфузорной и диффузорной обечайками, установленными ниже и выше вентилятора, соответственно, каплеуловитель,расположенный в верхней части корпуса под конфузорной обечайкой вентилятора, центральную обечайку, установленную коаксиально корпусу между бассейном и каплеуловителем, насадку, расположенную между корпусом и центральной обечайкой выше верхнего среза воздуховходных окон и ниже каплеуловителя,коллекторную систему с форсунками, расположенную между корпусом и центральной обечайкой, и между насадкой и каплеуловителем, согласно изобретению снабжена дополнительным устройством в виде усеченного конуса, диаметр меньшего основания которого равен диаметру центральной обечайки, при этом устройство прикреплено своим меньшим основанием к нижнему срезу центральной обечайки, а большим - направлено в сторону бассейна и установлено с зазором к нему для создания скоростей воздуха в диапазоне от 3 до 15 м/с для дополнительного охлаждения. Благодаря тому, что градирня снабжена дополнительным устройством, выполненным в виде усеченного конуса, диаметр меньшего основания которого равен диаметру центральной обечайки, и при этом устройство прикреплено своим меньшим основанием к нижнему срезу центральной обечайки, а большим - направлено в сторону бассейна и установлена с зазором к нему для создания скоростей воздуха в диапазоне от 3 до 15 м/с появляется возможность дополнительного охлаждения воды уже охлажденной в насадке градирни. На фигуре изображен продольный разрез предлагаемой градирни. Вентиляторная градирня содержит корпус 1 с воздуховходными окнами 2 в нижней части, бассейн 3, размещенный под корпусом 1, расположенный над корпусом 1 вентилятор 4 с конфузорной 5 и диффузорной 6 обечайками, установленными ниже и выше вентилятора 4, каплеуловитель 7, расположенный в верхней части корпуса 1 под конфузорной обечайкой 5 вентилятора 4, центральную обечайку 8, установленную коаксиально корпусу 1 ме 2 2255 1 жду бассейном 3 и каплеуловителем 7, насадку 9, расположенную в зазоре между корпусом 1 и центральной обечайкой 8 выше верхнего среза воздуховходных окон 2 и ниже каплеуловителя 7, коллекторную систему 10 с форсунками 11, расположенную между корпусом 1 и центральной обечайкой 8 в вертикальном зазоре между насадкой 9 и каплеуловителем 7, дополнительное устройство 12, выполненное в виде усечнного конуса и прикрепленное своим меньшим основанием к нижнему срезу центральной обечайки 8, а большим основанием направлено в сторону бассейна 3 и установлено с зазором к нему для создания скоростей воздуха в диапазоне от 3 до 15 м/с для дополнительного охлаждения. Градирня работает следующим образом. Вентилятор 4 осуществляет подсос воздуха через окна 2. Основная часть этого воздуха проходит через насадку 9 между форсунками 11 и, минуя коллекторную систему 10, проходит каплеуловитель 7. Вторая часть воздуха по кольцевому зазору между бассейном 3 и устройством 12 проходит ко входу в центральную обечайку 8, поднимается по ней и поступает через каплеуловитель в конфузорную обечайку 5, где соединяется с основной частью воздуха. Весь воздух вентилятором 4 выбрасывается через диффузорную обечайку 6 в атмосферу. Через коллекторную систему 10 осуществляют подачу горячей воды, которая форсунками 11 разбрызгивается по верхней поверхности насадки 9, где она контактирует со встречным потоком воздуха и охлаждается. После этого вода стекает в бассейн 3, но перед тем как покинуть градирню вода контактирует по поверхности с кольцевым потоком воздуха, идущим от окон к центральной обечайке под устройством 12. При этом происходит дополнительное охлаждение воды. Это охлаждение может быть сделано очень эффективным за счт создания скоростей воздуха 3 м/с и выше, что приводит к волнообразованию и ряби на поверхности воды. Однако не следует допускать слишком высоких скоростей воздуха (более 12-15 м/с) из-за опасности сильного брызгоуноса. Расход воздуха через устройство 12 и центральную обечайку 8 зависит не только от проходных сечений этих устройств, но и сопротивления насадки 9. В летнее время, особенно в дни с высокой температурой воздуха сопротивление насадки при том же расходе воздуха возрастает, при этом возрастает и расход воздуха,проходящий через устройство 12 и центральную обечайку 8. Таким образом градирня работает в режиме автомодельности с повышением температуры окружающего воздуха увеличивается эффективность дополнительного охлаждения. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
МПК / Метки
МПК: F28C 1/00
Метки: градирня, вентиляторная
