Градирня

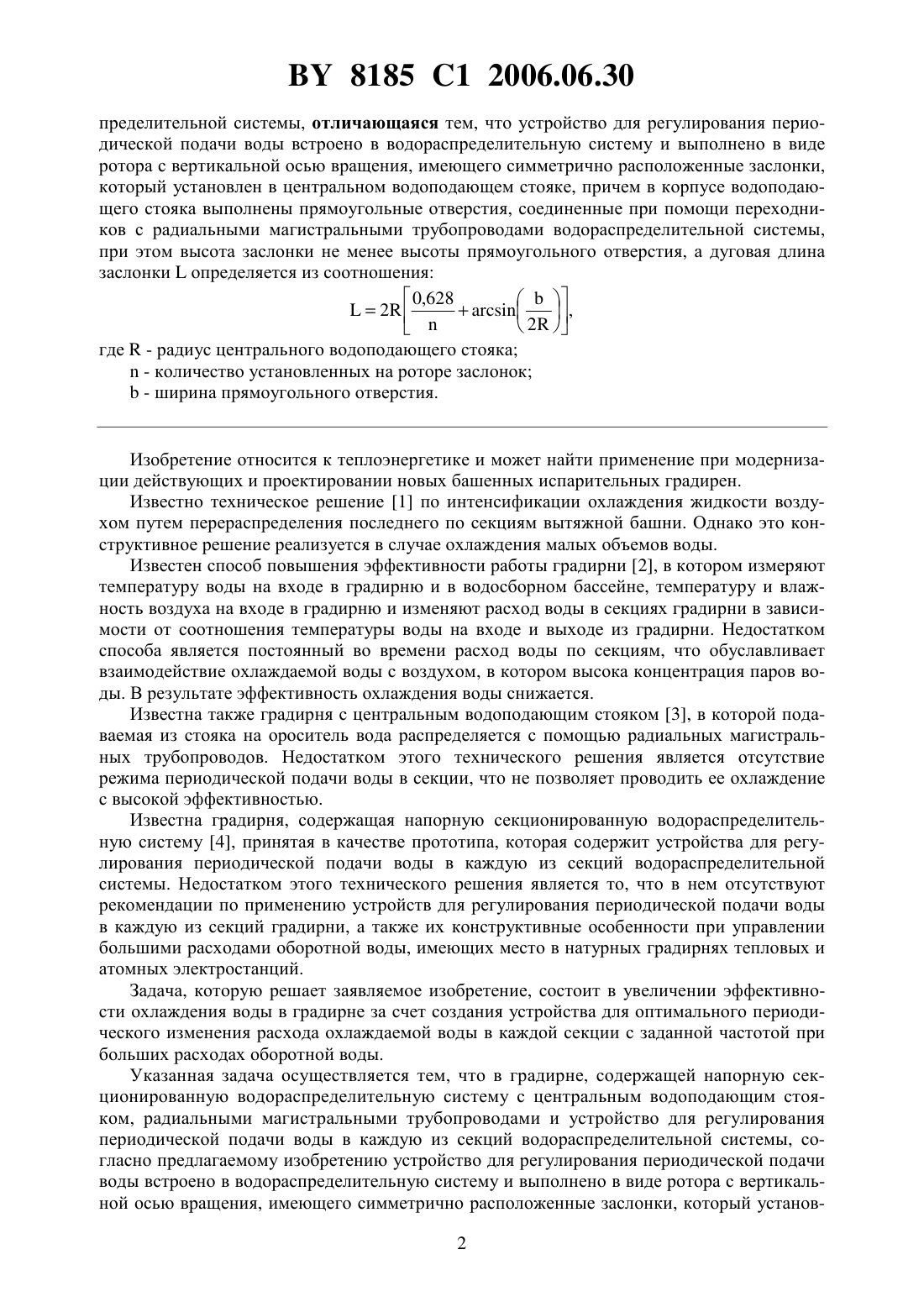

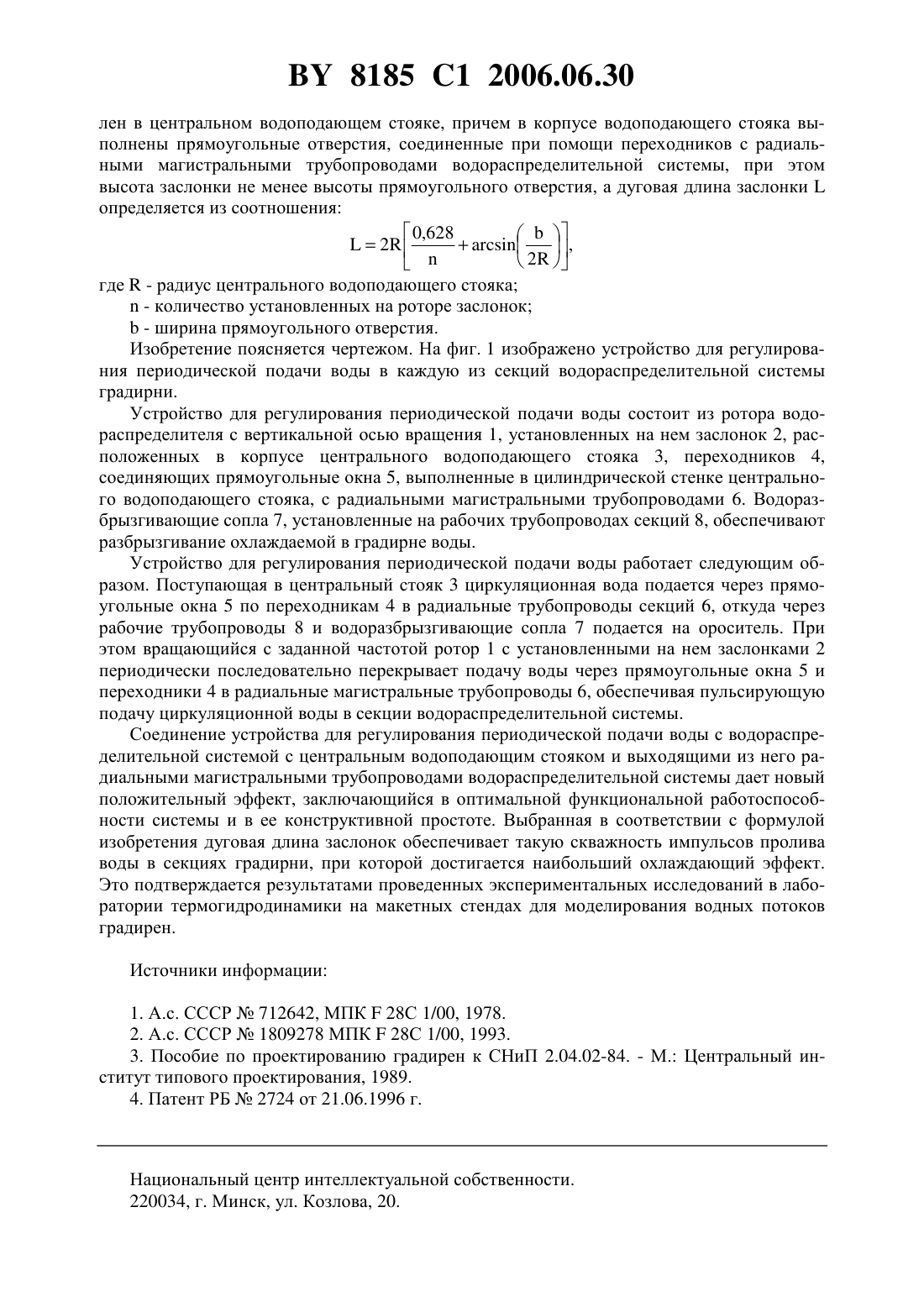

(71) Заявитель Государственное научное учреждение Институт тепло- и массобмена имени А.В.Лыкова Национальной академии наук Беларуси(72) Авторы Бачуринский Александр Николаевич Власов Александр Викторович Давиденко Виталий Федорович Дашков Геннадий Викторович Мартыненко Олег Григорьевич Пащук Сергей Валентинович Солодухин Анатолий Демьянович Столович Николай Николаевич Тютюма Владимир Дмитриевич Фисенко Сергей Павлович(73) Патентообладатель Государственное научное учреждение Институт теплои массобмена имени А.В.Лыкова Национальной академии наук Беларуси(57) Градирня, содержащая напорную секционированную водораспределительную систему с центральным водоподающим стояком, радиальными магистральными трубопроводами и устройство для регулирования периодической подачи воды в каждую из секций водорас 8185 1 2006.06.30 пределительной системы, отличающаяся тем, что устройство для регулирования периодической подачи воды встроено в водораспределительную систему и выполнено в виде ротора с вертикальной осью вращения, имеющего симметрично расположенные заслонки,который установлен в центральном водоподающем стояке, причем в корпусе водоподающего стояка выполнены прямоугольные отверстия, соединенные при помощи переходников с радиальными магистральными трубопроводами водораспределительной системы,при этом высота заслонки не менее высоты прямоугольного отверстия, а дуговая длина заслонкиопределяется из соотношения 0,6282, 2 где- радиус центрального водоподающего стояка- количество установленных на роторе заслонок- ширина прямоугольного отверстия. Изобретение относится к теплоэнергетике и может найти применение при модернизации действующих и проектировании новых башенных испарительных градирен. Известно техническое решение 1 по интенсификации охлаждения жидкости воздухом путем перераспределения последнего по секциям вытяжной башни. Однако это конструктивное решение реализуется в случае охлаждения малых объемов воды. Известен способ повышения эффективности работы градирни 2, в котором измеряют температуру воды на входе в градирню и в водосборном бассейне, температуру и влажность воздуха на входе в градирню и изменяют расход воды в секциях градирни в зависимости от соотношения температуры воды на входе и выходе из градирни. Недостатком способа является постоянный во времени расход воды по секциям, что обуславливает взаимодействие охлаждаемой воды с воздухом, в котором высока концентрация паров воды. В результате эффективность охлаждения воды снижается. Известна также градирня с центральным водоподающим стояком 3, в которой подаваемая из стояка на ороситель вода распределяется с помощью радиальных магистральных трубопроводов. Недостатком этого технического решения является отсутствие режима периодической подачи воды в секции, что не позволяет проводить ее охлаждение с высокой эффективностью. Известна градирня, содержащая напорную секционированную водораспределительную систему 4, принятая в качестве прототипа, которая содержит устройства для регулирования периодической подачи воды в каждую из секций водораспределительной системы. Недостатком этого технического решения является то, что в нем отсутствуют рекомендации по применению устройств для регулирования периодической подачи воды в каждую из секций градирни, а также их конструктивные особенности при управлении большими расходами оборотной воды, имеющих место в натурных градирнях тепловых и атомных электростанций. Задача, которую решает заявляемое изобретение, состоит в увеличении эффективности охлаждения воды в градирне за счет создания устройства для оптимального периодического изменения расхода охлаждаемой воды в каждой секции с заданной частотой при больших расходах оборотной воды. Указанная задача осуществляется тем, что в градирне, содержащей напорную секционированную водораспределительную систему с центральным водоподающим стояком, радиальными магистральными трубопроводами и устройство для регулирования периодической подачи воды в каждую из секций водораспределительной системы, согласно предлагаемому изобретению устройство для регулирования периодической подачи воды встроено в водораспределительную систему и выполнено в виде ротора с вертикальной осью вращения, имеющего симметрично расположенные заслонки, который установ 2 8185 1 2006.06.30 лен в центральном водоподающем стояке, причем в корпусе водоподающего стояка выполнены прямоугольные отверстия, соединенные при помощи переходников с радиальными магистральными трубопроводами водораспределительной системы, при этом высота заслонки не менее высоты прямоугольного отверстия, а дуговая длина заслонкиопределяется из соотношения 0,6282, 2 где- радиус центрального водоподающего стояка- количество установленных на роторе заслонок- ширина прямоугольного отверстия. Изобретение поясняется чертежом. На фиг. 1 изображено устройство для регулирования периодической подачи воды в каждую из секций водораспределительной системы градирни. Устройство для регулирования периодической подачи воды состоит из ротораводораспределителя с вертикальной осью вращения 1, установленных на нем заслонок 2, расположенных в корпусе центрального водоподающего стояка 3, переходников 4,соединяющих прямоугольные окна 5, выполненные в цилиндрической стенке центрального водоподающего стояка, с радиальными магистральными трубопроводами 6. Водоразбрызгивающие сопла 7, установленные на рабочих трубопроводах секций 8, обеспечивают разбрызгивание охлаждаемой в градирне воды. Устройство для регулирования периодической подачи воды работает следующим образом. Поступающая в центральный стояк 3 циркуляционная вода подается через прямоугольные окна 5 по переходникам 4 в радиальные трубопроводы секций 6, откуда через рабочие трубопроводы 8 и водоразбрызгивающие сопла 7 подается на ороситель. При этом вращающийся с заданной частотой ротор 1 с установленными на нем заслонками 2 периодически последовательно перекрывает подачу воды через прямоугольные окна 5 и переходники 4 в радиальные магистральные трубопроводы 6, обеспечивая пульсирующую подачу циркуляционной воды в секции водораспределительной системы. Соединение устройства для регулирования периодической подачи воды с водораспределительной системой с центральным водоподающим стояком и выходящими из него радиальными магистральными трубопроводами водораспределительной системы дает новый положительный эффект, заключающийся в оптимальной функциональной работоспособности системы и в ее конструктивной простоте. Выбранная в соответствии с формулой изобретения дуговая длина заслонок обеспечивает такую скважность импульсов пролива воды в секциях градирни, при которой достигается наибольший охлаждающий эффект. Это подтверждается результатами проведенных экспериментальных исследований в лаборатории термогидродинамики на макетных стендах для моделирования водных потоков градирен. Источники информации 1. А.с. СССР 712642, МПК 28 С 1/00, 1978. 2. А.с. СССР 1809278 МПК 28 С 1/00, 1993. 3. Пособие по проектированию градирен к СНиП 2.04.02-84. - М. Центральный институт типового проектирования, 1989. 4. Патент РБ 2724 от 21.06.1996 г. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
