Брызгальная градирня

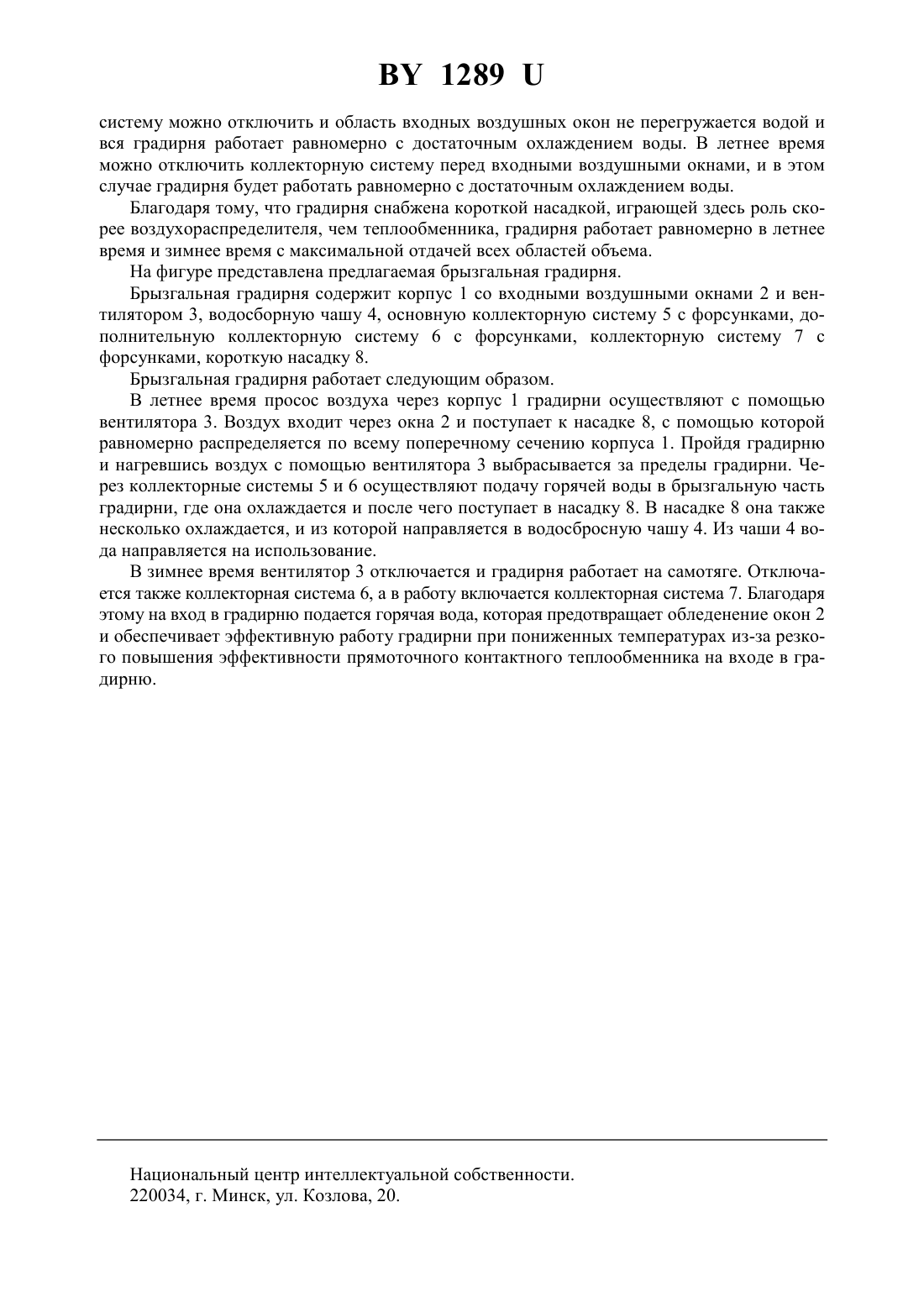

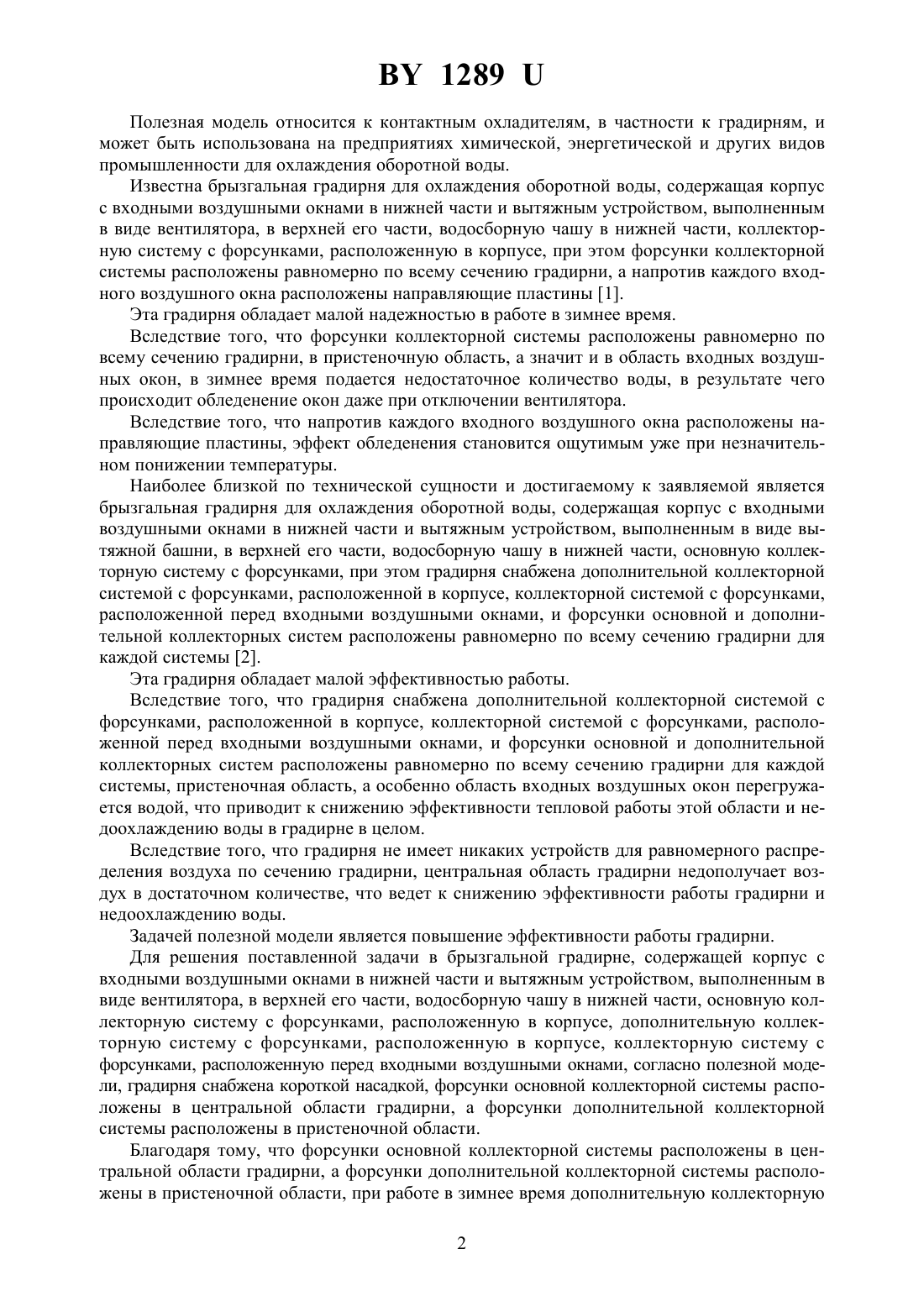

(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Родионов Борис НиколаевичКрачко Николай Николаевич Козячий Алексей Павлович Юрша Иосиф Антонович Антонов Николай Анатольевич Галин Геннадий Борисович Семчук Аркадий Леонидович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Брызгальная градирня для охлаждения оборотной воды, содержащая корпус с входными воздушными окнами в нижней части и вытяжным устройством, выполненным в виде вентилятора, в верхней его части, водосборную чашу в нижней его части, основную коллекторную систему с форсунками, расположенную в корпусе, дополнительную коллекторную систему с форсунками, расположенную в корпусе, коллекторную систему с форсунками, расположенную перед входными воздушными окнами, отличающаяся тем,что градирня снабжена короткой насадкой, форсунки основной коллекторной системы расположены в центральной области градирни, а форсунки дополнительной коллекторной системы расположены в пристеночной области.(56) 1.2674 1, 1998. 2. Беличенко Ю.П., Гордеев Л.С., Комисаров Ю.А. Замкнутые системы водообеспечения химических производств. - М. Химия, 1996. - С.186, 6-8 рис. 1289 Полезная модель относится к контактным охладителям, в частности к градирням, и может быть использована на предприятиях химической, энергетической и других видов промышленности для охлаждения оборотной воды. Известна брызгальная градирня для охлаждения оборотной воды, содержащая корпус с входными воздушными окнами в нижней части и вытяжным устройством, выполненным в виде вентилятора, в верхней его части, водосборную чашу в нижней части, коллекторную систему с форсунками, расположенную в корпусе, при этом форсунки коллекторной системы расположены равномерно по всему сечению градирни, а напротив каждого входного воздушного окна расположены направляющие пластины 1. Эта градирня обладает малой надежностью в работе в зимнее время. Вследствие того, что форсунки коллекторной системы расположены равномерно по всему сечению градирни, в пристеночную область, а значит и в область входных воздушных окон, в зимнее время подается недостаточное количество воды, в результате чего происходит обледенение окон даже при отключении вентилятора. Вследствие того, что напротив каждого входного воздушного окна расположены направляющие пластины, эффект обледенения становится ощутимым уже при незначительном понижении температуры. Наиболее близкой по технической сущности и достигаемому к заявляемой является брызгальная градирня для охлаждения оборотной воды, содержащая корпус с входными воздушными окнами в нижней части и вытяжным устройством, выполненным в виде вытяжной башни, в верхней его части, водосборную чашу в нижней части, основную коллекторную систему с форсунками, при этом градирня снабжена дополнительной коллекторной системой с форсунками, расположенной в корпусе, коллекторной системой с форсунками,расположенной перед входными воздушными окнами, и форсунки основной и дополнительной коллекторных систем расположены равномерно по всему сечению градирни для каждой системы 2. Эта градирня обладает малой эффективностью работы. Вследствие того, что градирня снабжена дополнительной коллекторной системой с форсунками, расположенной в корпусе, коллекторной системой с форсунками, расположенной перед входными воздушными окнами, и форсунки основной и дополнительной коллекторных систем расположены равномерно по всему сечению градирни для каждой системы, пристеночная область, а особенно область входных воздушных окон перегружается водой, что приводит к снижению эффективности тепловой работы этой области и недоохлаждению воды в градирне в целом. Вследствие того, что градирня не имеет никаких устройств для равномерного распределения воздуха по сечению градирни, центральная область градирни недополучает воздух в достаточном количестве, что ведет к снижению эффективности работы градирни и недоохлаждению воды. Задачей полезной модели является повышение эффективности работы градирни. Для решения поставленной задачи в брызгальной градирне, содержащей корпус с входными воздушными окнами в нижней части и вытяжным устройством, выполненным в виде вентилятора, в верхней его части, водосборную чашу в нижней части, основную коллекторную систему с форсунками, расположенную в корпусе, дополнительную коллекторную систему с форсунками, расположенную в корпусе, коллекторную систему с форсунками, расположенную перед входными воздушными окнами, согласно полезной модели, градирня снабжена короткой насадкой, форсунки основной коллекторной системы расположены в центральной области градирни, а форсунки дополнительной коллекторной системы расположены в пристеночной области. Благодаря тому, что форсунки основной коллекторной системы расположены в центральной области градирни, а форсунки дополнительной коллекторной системы расположены в пристеночной области, при работе в зимнее время дополнительную коллекторную 2 1289 систему можно отключить и область входных воздушных окон не перегружается водой и вся градирня работает равномерно с достаточным охлаждением воды. В летнее время можно отключить коллекторную систему перед входными воздушными окнами, и в этом случае градирня будет работать равномерно с достаточным охлаждением воды. Благодаря тому, что градирня снабжена короткой насадкой, играющей здесь роль скорее воздухораспределителя, чем теплообменника, градирня работает равномерно в летнее время и зимнее время с максимальной отдачей всех областей объема. На фигуре представлена предлагаемая брызгальная градирня. Брызгальная градирня содержит корпус 1 со входными воздушными окнами 2 и вентилятором 3, водосборную чашу 4, основную коллекторную систему 5 с форсунками, дополнительную коллекторную систему 6 с форсунками, коллекторную систему 7 с форсунками, короткую насадку 8. Брызгальная градирня работает следующим образом. В летнее время просос воздуха через корпус 1 градирни осуществляют с помощью вентилятора 3. Воздух входит через окна 2 и поступает к насадке 8, с помощью которой равномерно распределяется по всему поперечному сечению корпуса 1. Пройдя градирню и нагревшись воздух с помощью вентилятора 3 выбрасывается за пределы градирни. Через коллекторные системы 5 и 6 осуществляют подачу горячей воды в брызгальную часть градирни, где она охлаждается и после чего поступает в насадку 8. В насадке 8 она также несколько охлаждается, и из которой направляется в водосбросную чашу 4. Из чаши 4 вода направляется на использование. В зимнее время вентилятор 3 отключается и градирня работает на самотяге. Отключается также коллекторная система 6, а в работу включается коллекторная система 7. Благодаря этому на вход в градирню подается горячая вода, которая предотвращает обледенение окон 2 и обеспечивает эффективную работу градирни при пониженных температурах из-за резкого повышения эффективности прямоточного контактного теплообменника на входе в градирню. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
