Стародубцев Александр Васильевич

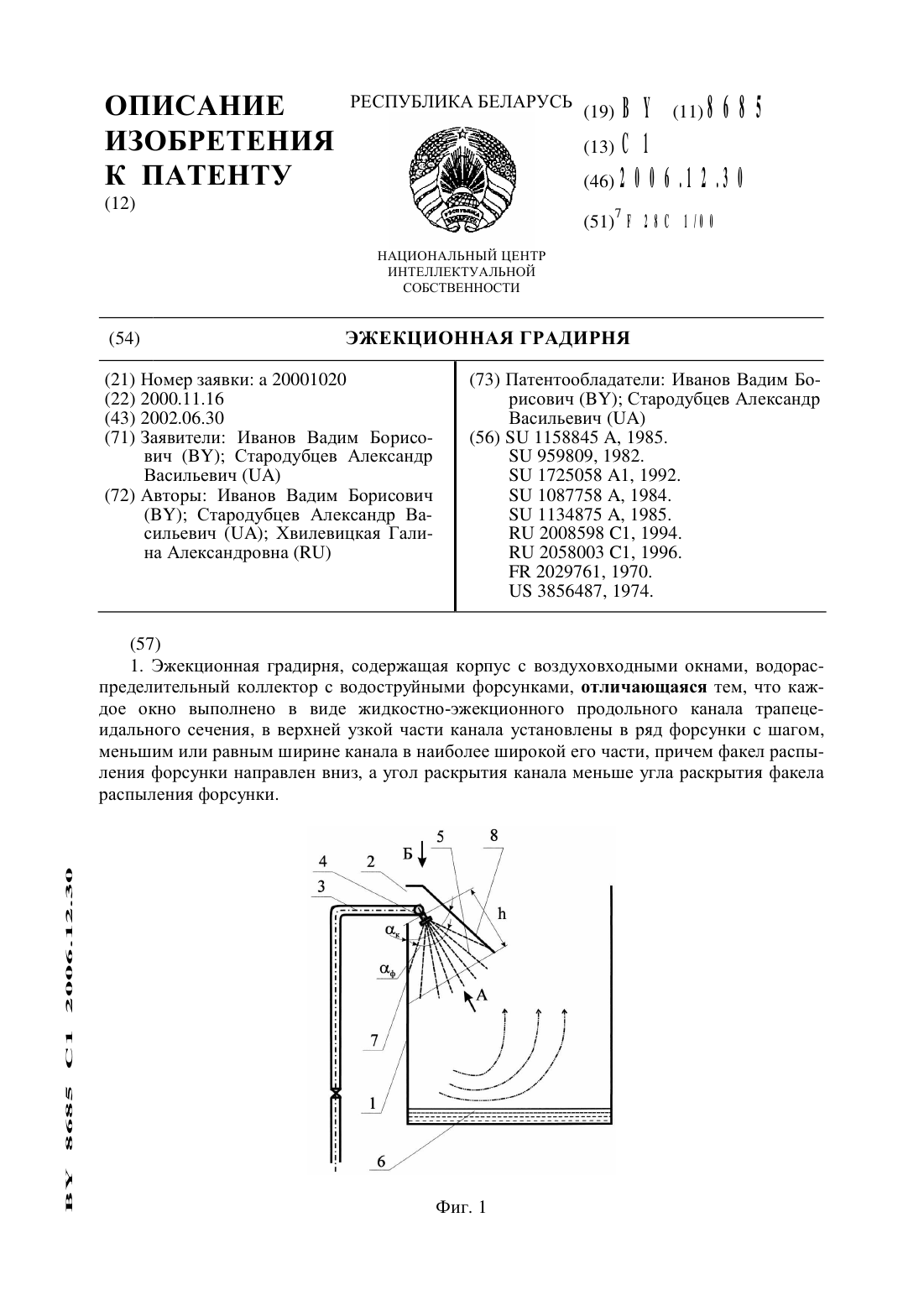

Эжекционная градирня
Номер патента: 8685
Опубликовано: 30.12.2006
Авторы: Иванов Вадим Борисович, Стародубцев Александр Васильевич, Хвилевицкая Галина Александровна
МПК: F28C 1/00
Метки: градирня, эжекционная
Текст:
...градирни позволяет, во-первых, обеспечить наилучшее эжектирование воздуха и обеспечить его увлечение струями жидкости. Во-вторых, верхнее размещение форсунок существенно сокращает энергетические затраты на распыление воды,поскольку положительную роль играет сила тяжести. Размещение форсунок в канале трапецеидального или прямоугольного сечения создает устройство, подобное соплу Вентури, а использование двух и более форсунок в одном канале,...

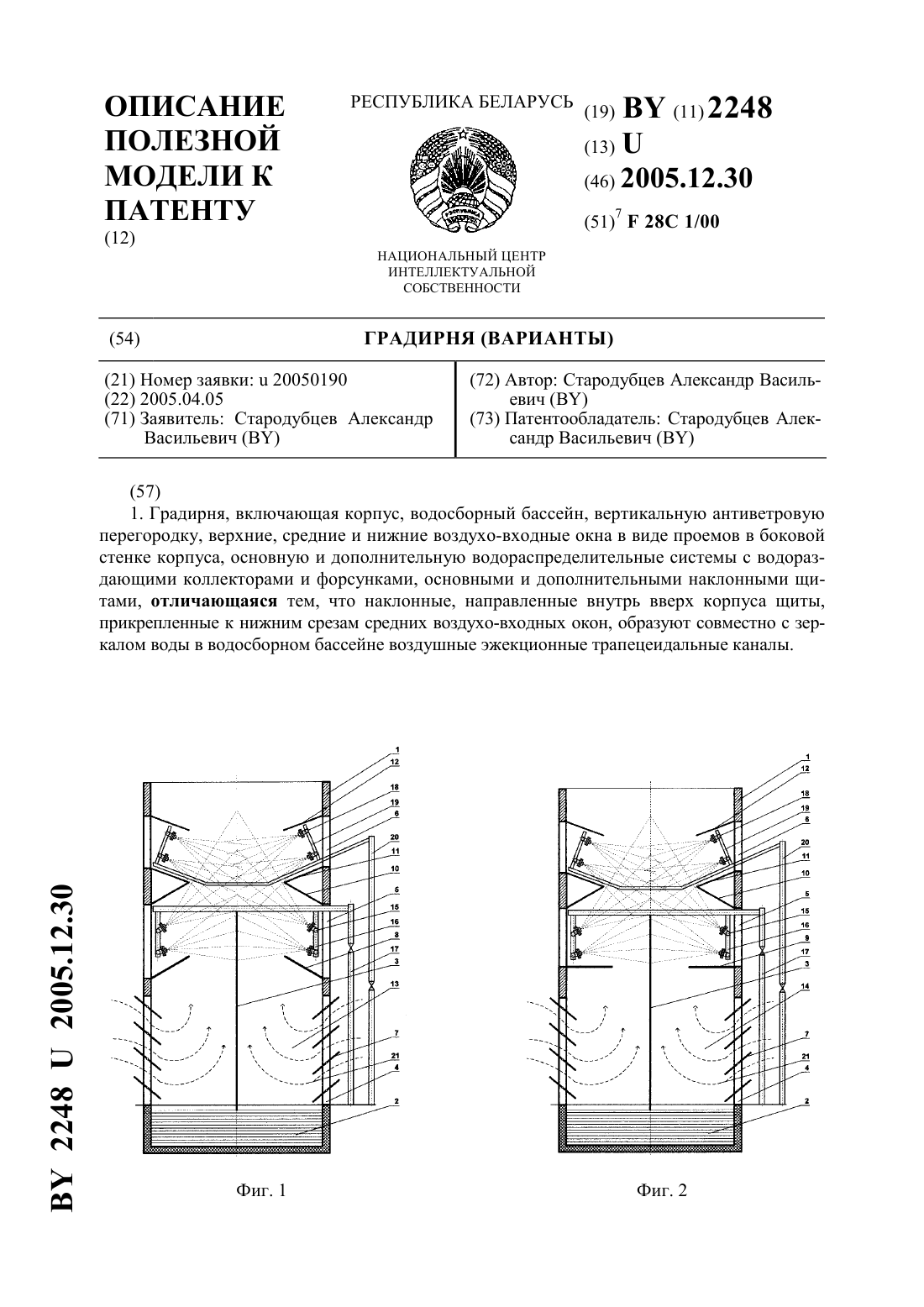

Градирня (варианты)
Номер патента: U 2248
Опубликовано: 30.12.2005
Автор: Стародубцев Александр Васильевич
МПК: F28C 1/00
Текст:
...системы. К верхним срезам средних воздуховходных окон прикреплены наклонные, направленные внутрь вверх корпуса щиты. К нижним срезам средних воздухо-входных окон прикреплены наклонные, направленные внутрь вверх корпуса щиты, образующие совместно с зеркалом воды в водосборном бассейне воздушные эжекционные трапецеидальные каналы (вариант 1, фиг. 1). А прикрепленные к нижним срезам средних воздухо-входных окон горизонтальные,направленные...

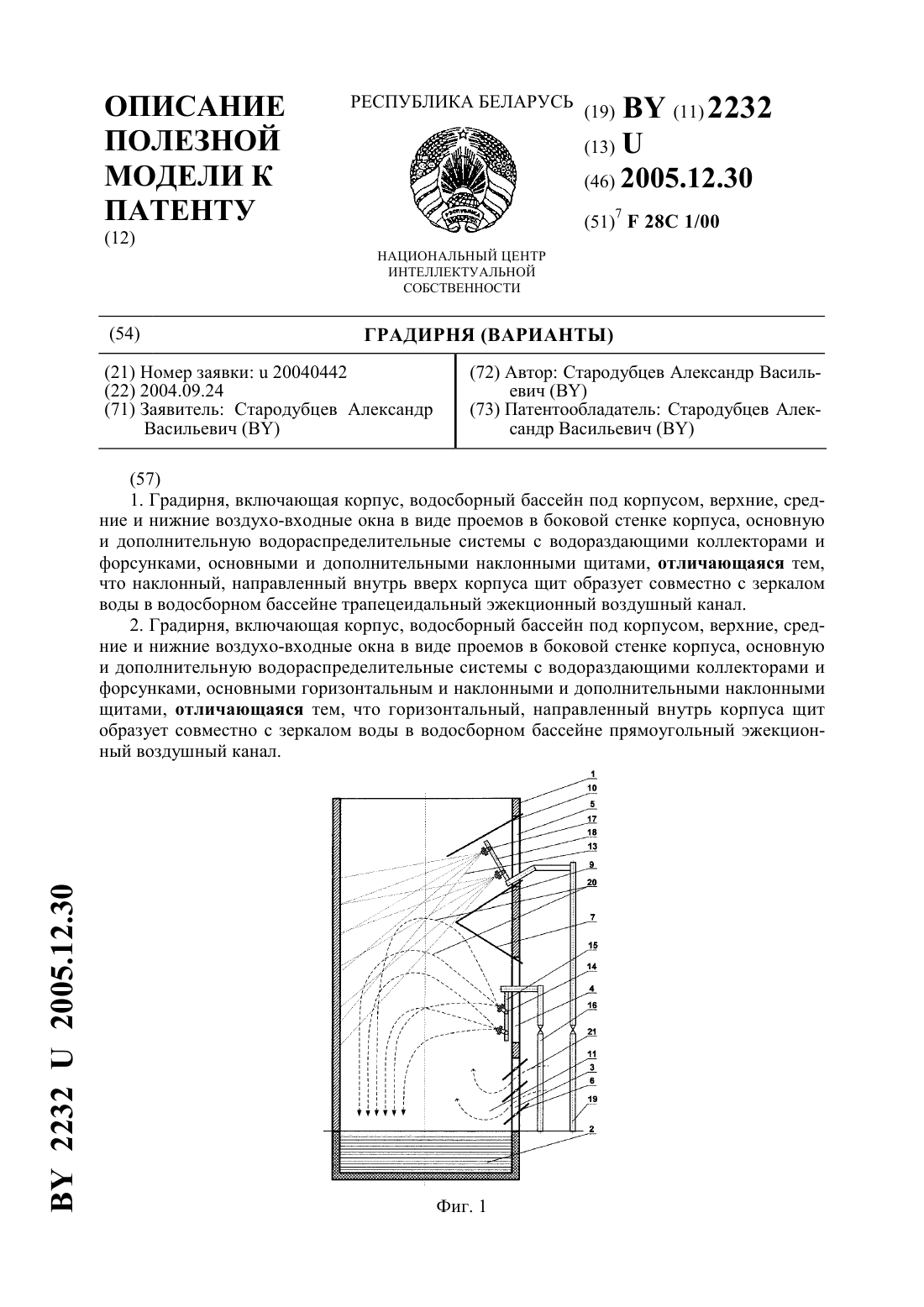

Градирня (варианты)
Номер патента: U 2232
Опубликовано: 30.12.2005
Автор: Стародубцев Александр Васильевич
МПК: F28C 1/00
Текст:
...вокруг оси, жалюзи, а над нижними воздухо-входными окнами размещены средние воздухо-входные окна,напротив проемов которых, на вертикальных водораздающих коллекторах основной водораспределительной системы, установлены горизонтальными рядами форсунки-распылители. К верхнему срезу средних воздухо-входных окон прикреплен вдоль стенки корпуса или наклонный вверх внутрь корпуса щит (вариант 1, фиг. 1), или горизонтальный, внутри корпуса щит (вариант...

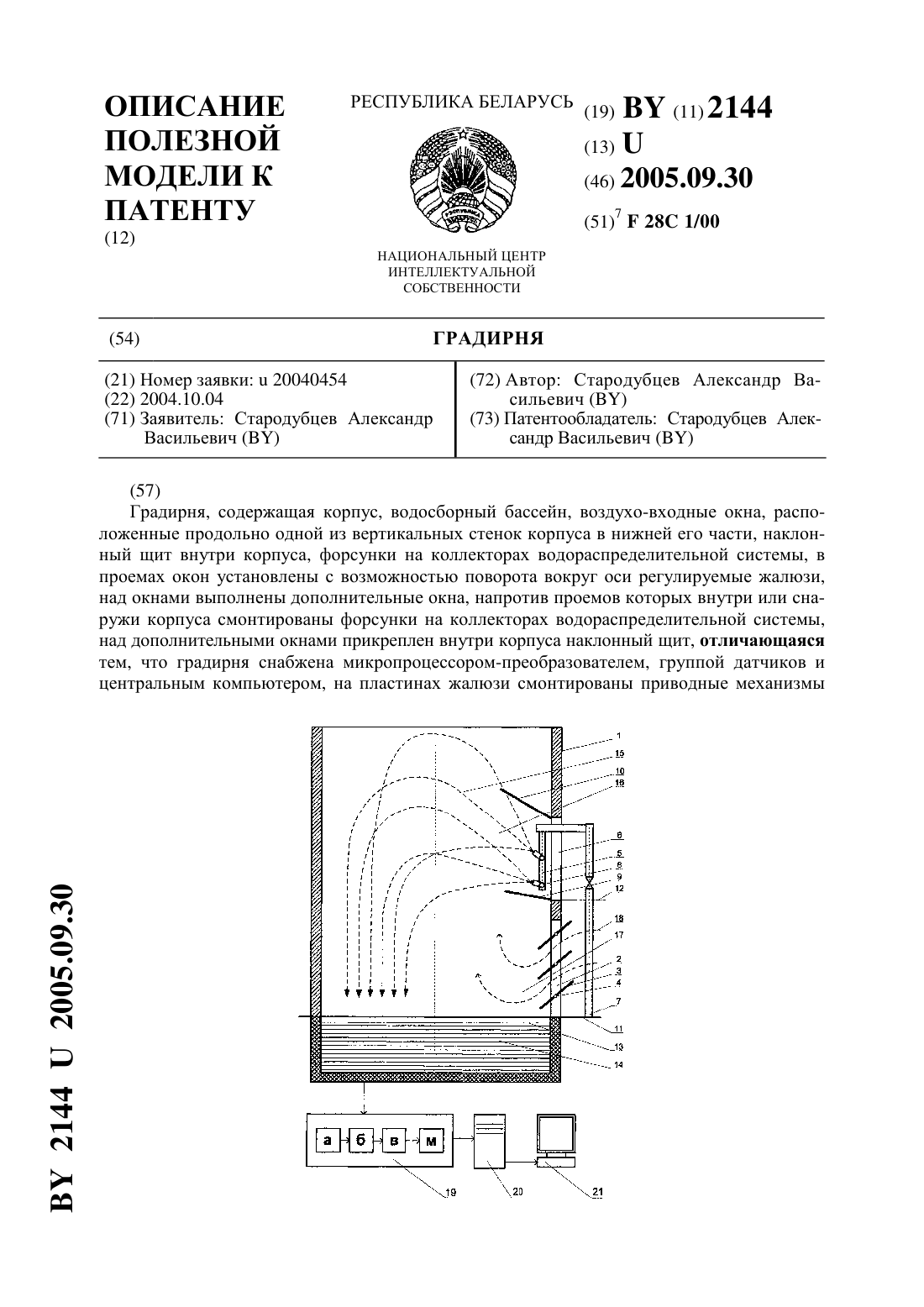

Градирня
Номер патента: U 2144
Опубликовано: 30.09.2005
Автор: Стародубцев Александр Васильевич
МПК: F28C 1/00
Метки: градирня
Текст:
...компьютеру, который посредством пакета программ в реальном масштабе времени регулирует оптимальный режим, при котором жалюзи выполняют поворот или всех пластин на один угол, или разных пластин на разные углы, программы компьютера учитывают и геометрические параметры конкретной градирни, например периметр или диаметр ее основания, площадь основания, высоту градирни, высоту воздухо-входных окон, глубину чаши водосборного бассейна,...

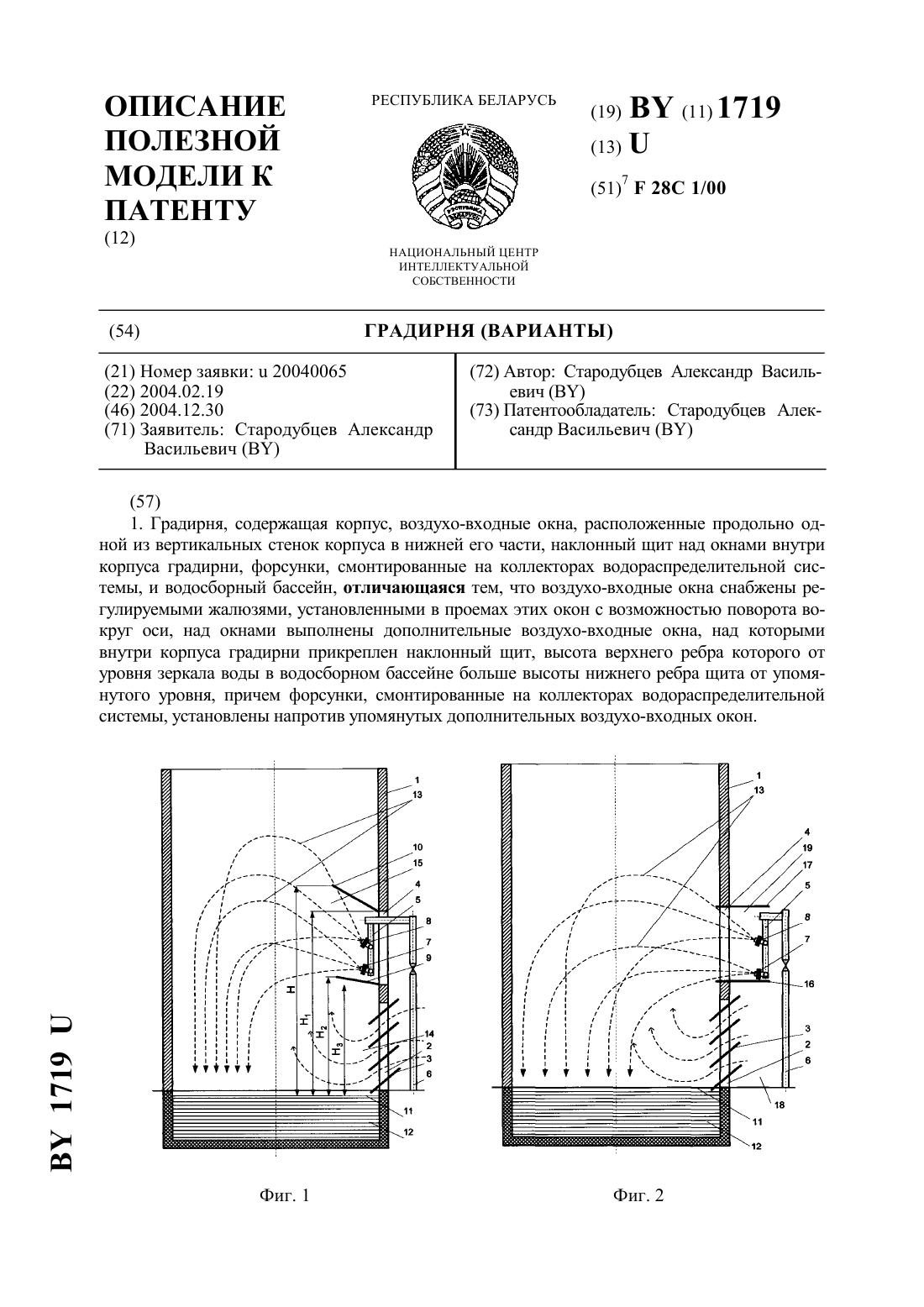

Градирня (варианты)
Номер патента: U 1719
Опубликовано: 30.12.2004
Автор: Стародубцев Александр Васильевич
МПК: F28C 1/00
Текст:
...водораспределительной системы и водосборный бассейн. Согласно предлагаемому техническому решению по варианту 1, воздухо-входные окна градирни снабжены регулируемыми жалюзями, установленными в проемах этих окон с возможностью поворота вокруг оси. Над имеющимися окнами выполнены дополнительные воздухо-входные окна, над которыми внутри корпуса градирни вдоль вертикальной его стенки прикреплен наклонный к этой стенке щит. Высота верхнего...

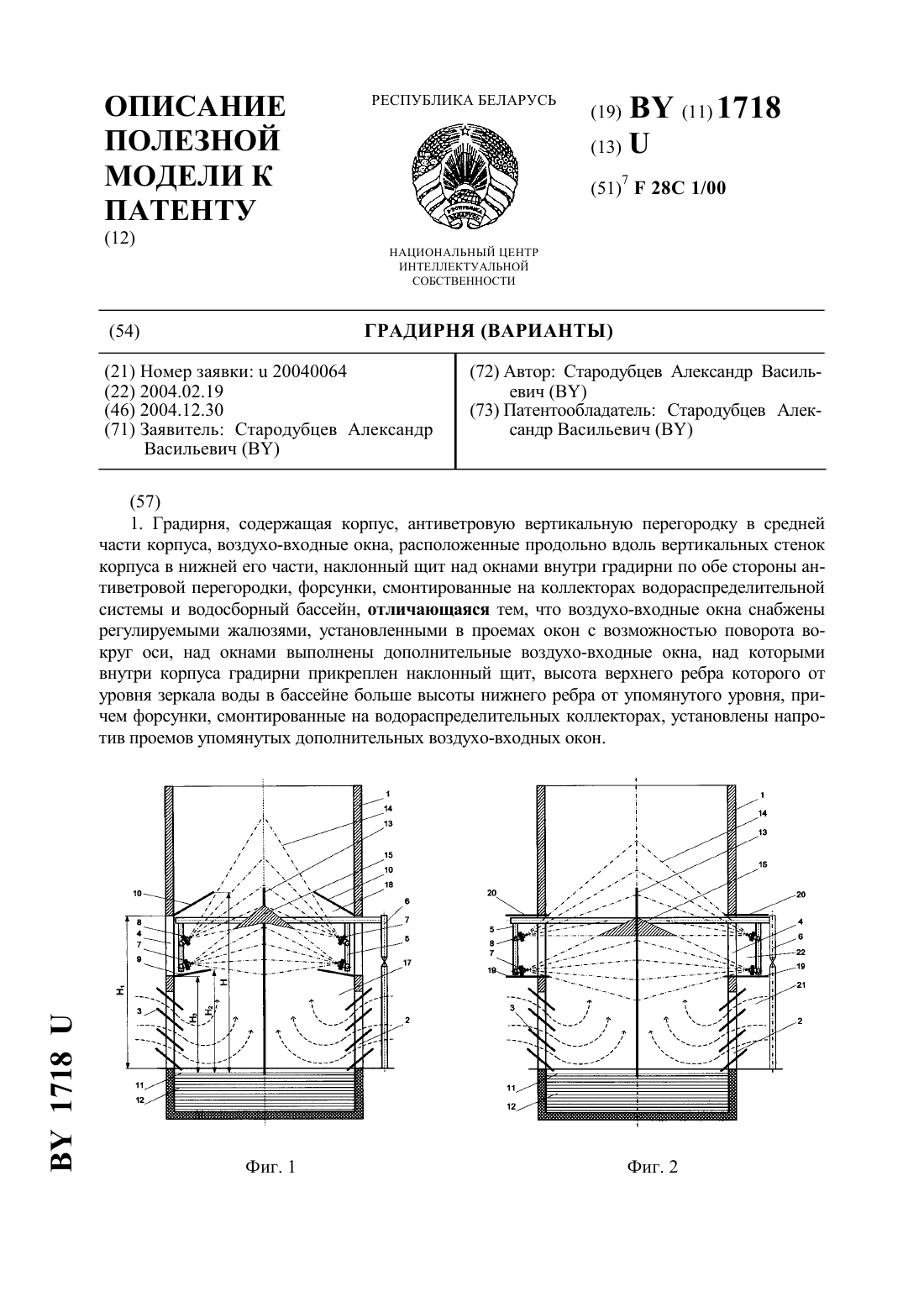

Градирня (варианты)
Номер патента: U 1718
Опубликовано: 30.12.2004
Автор: Стародубцев Александр Васильевич
МПК: F28C 1/00
Текст:
...нижнего ребра от упомянутого уровня, причем форсунки, смонтированные на водораспределительных коллекторах, установлены напротив проемов упомянутых дополнительных воздухо-входных окон (вариант 1). Согласно предлагаемому техническому решению по варианту 2, воздухо-входные окна градирни снабжены регулируемыми жалюзями, смонтированными в проемах окон с возможностью поворота вокруг оси. Над имеющимися окнами, выполнены дополнительные...
Градирня (варианты)
Номер патента: U 1307
Опубликовано: 30.03.2004
Автор: Стародубцев Александр Васильевич
МПК: F28C 1/00
Текст:
...коллектор с водоструйными форсунками смонтирован, по меньшей мере, в два ряда, а форсунки установлены напротив проемов воздуховодных жидкостно-эжекционных окон. Согласно предлагаемому техническому решению по варианту 2, щит прикреплен над воздуховходными жидкостно-эжекционными окнами снаружи градирни, высота его равна высоте воздуховходных жидкостно-эжекционных окон. Щит, таким образом, обеспечивает получение продольного канала...
Центробежно-струйная форсунка для распыления жидкости
Номер патента: 5604
Опубликовано: 30.12.2003
Авторы: Иванов Вадим Борисович, Стародубцев Александр Васильевич, Шатинин Александр Иванович
МПК: F23D 11/04, B05B 1/34
Метки: форсунка, распыления, центробежно-струйная, жидкости
Текст:
...завихряющей вставкой и коническим сужающимся отверстием корпуса установлено дистанционное кольцо. Поставленная задача решается также и тем, что дистанционное кольцо выполнено с толщиной стенки не более 5 мм и высотой от 2 до 10 мм. Поставленная задача решается также и тем, что угол наклона прямоугольных каналов выполнен от 30 до 80 градусов. Такое выполнение форсунки позволяет увеличить производительность форсунки за счет оптимизации...
Градирня (варианты)
Номер патента: U 1152
Опубликовано: 30.12.2003
Автор: Стародубцев Александр Васильевич
МПК: F28C 1/00
Текст:
...пересекающихся симметричных факелов жидкости, расположены как над антиветровой перегородкой,так и по обе стороны последней. Согласно предлагаемому техническому решению по варианту 2, щит может быть смонтирован над окнами перпендикулярно к вертикальной стенке снаружи корпуса градирни, образуя вместе с нижним уровнем окон эжекционный канал прямоугольного сечения. Кроме того, форсунки смонтированы на коллекторах в виде блоков форсунок с...

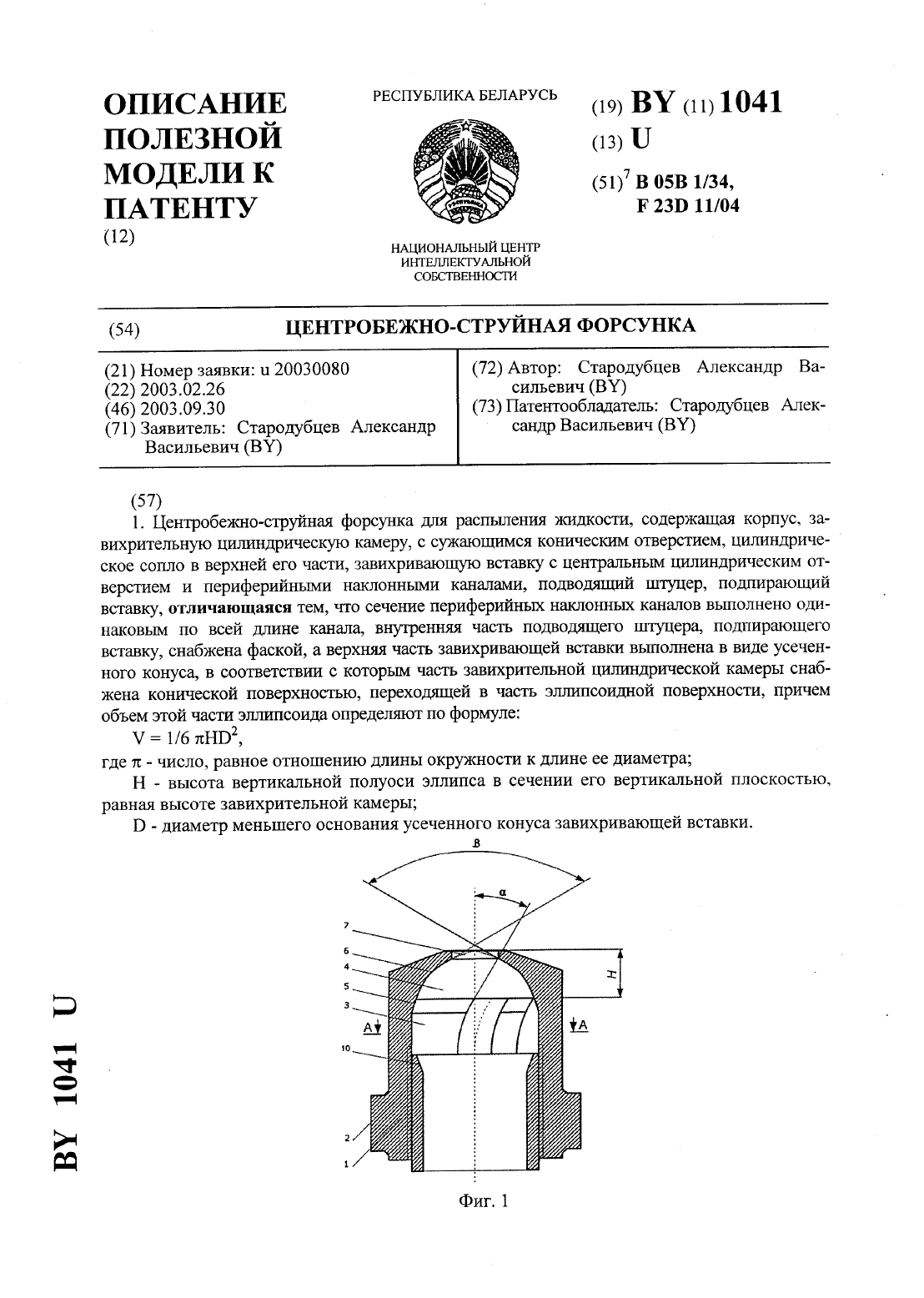

Центробежно-струйная форсунка
Номер патента: U 1041
Опубликовано: 30.09.2003
Автор: Стародубцев Александр Васильевич
МПК: B05B 1/34, F23D 11/04
Метки: центробежно-струйная, форсунка
Текст:
...подпирающий завихривающую вставку 3, верхняя часть которой выполнена в виде усеченного конуса для лучшего центрирования последней в завихрительной камере 4,снабженной конической поверхностью 5, высота которой соответствует конической части завихривающей вставки 3. Это уменьшает гидравлические потери на выходе потока жидкости из завихривающей вставки 3. Коническая поверхность 5 завихрительной камеры 4 плавно переходит в эллипсоидную...

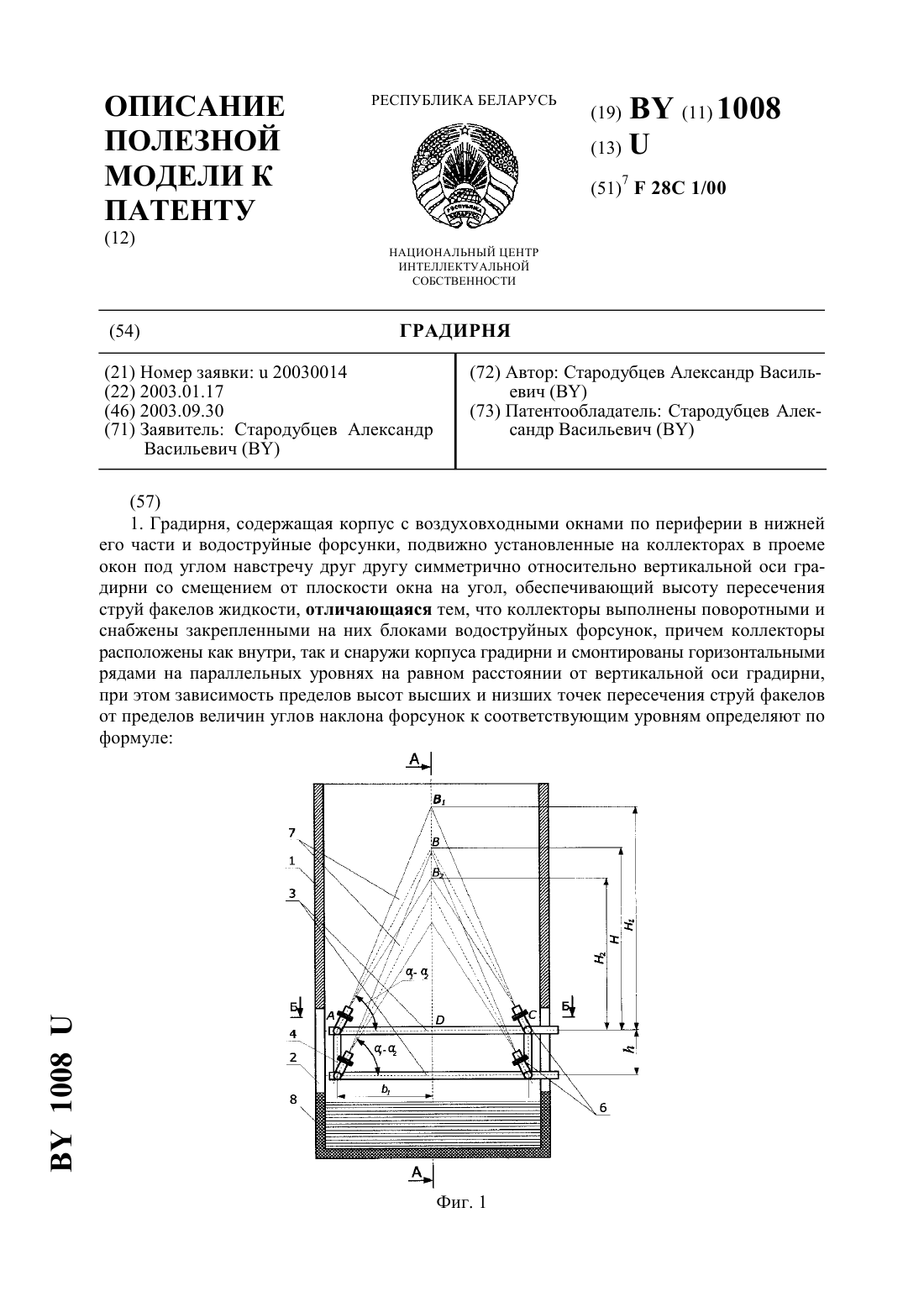

Градирня
Номер патента: U 1008
Опубликовано: 30.09.2003
Автор: Стародубцев Александр Васильевич
МПК: F28C 1/00
Метки: градирня
Текст:
...вертикальной плоскости, параллельной вертикальной стенке корпуса градирни, причем водораспределительная система представляет собой как бы лестницу с одинаковыми параллельными перекладинами, что позволяет выполнить внутренний объем градирни более свободным. Это обеспечивает лучшие условия охлаждения и тем самым повышение производительности градирни, а также улучшает условия обслуживания и ремонта последней. На фиг. 1 показан общий вид...
Градирня
Номер патента: 3450
Опубликовано: 30.06.2000
Авторы: Иванов Вадим Борисович, Шатинин Александр Иванович, Стародубцев Александр Васильевич
МПК: F28C 1/00, F28F 25/06
Метки: градирня
Текст:
...изобретению, упомянутые форсунки смонтированы на платформе, которые установлены с возможностью поворота вокруг горизонтальной оси на угол, обеспечивающий высоту точки пересечения факелов жидкости 3,5-5 м от уровня установки форсунок, при этом форсунки на платформах смонтированы комплектно группами от 2 до 18 единиц в группе. Поставленная задача решается и тем, форсунки размещены по меньшей мере в два ряда, при этом каждый нижний ряд форсунок...
