Градирня вентиляторная

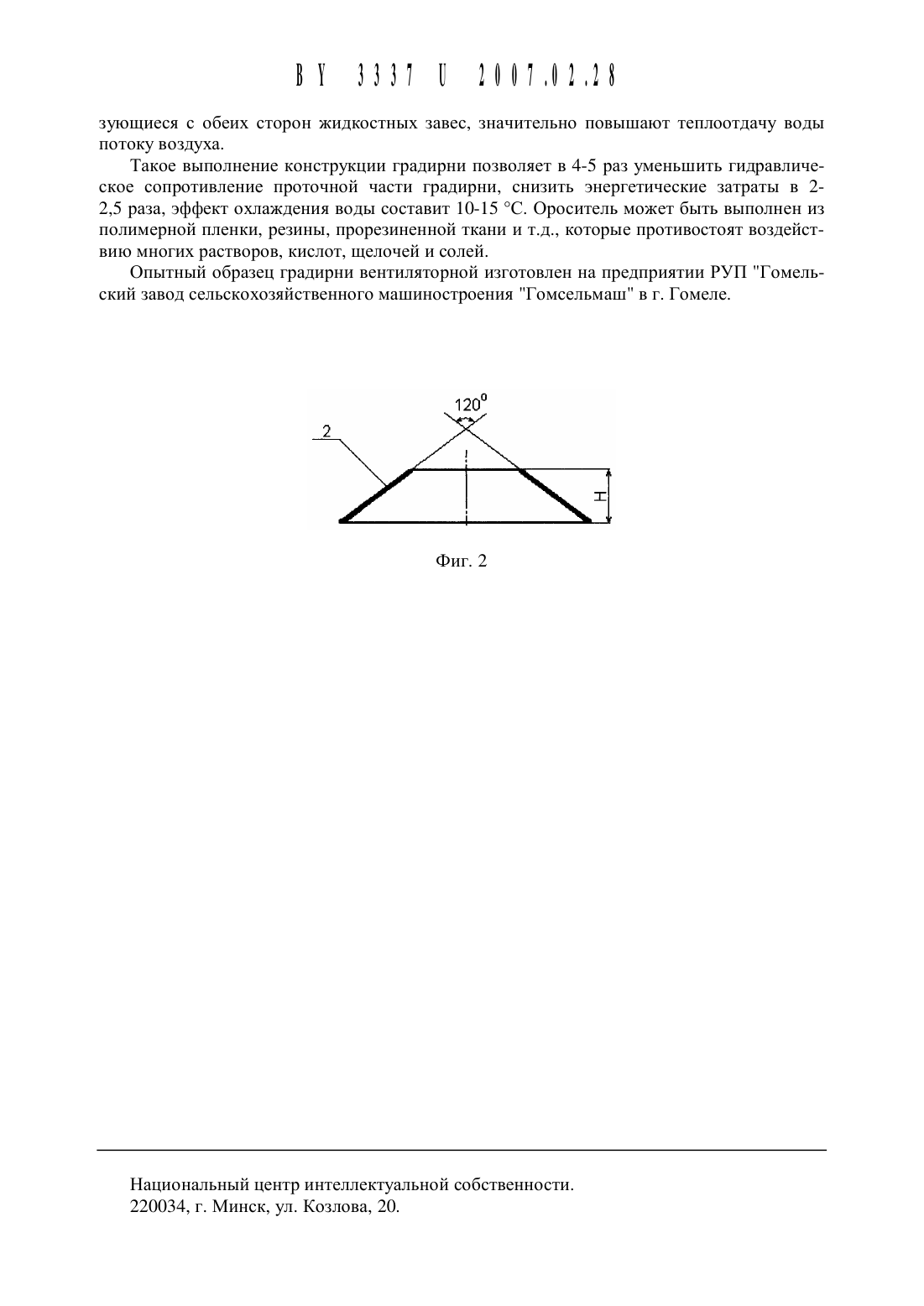

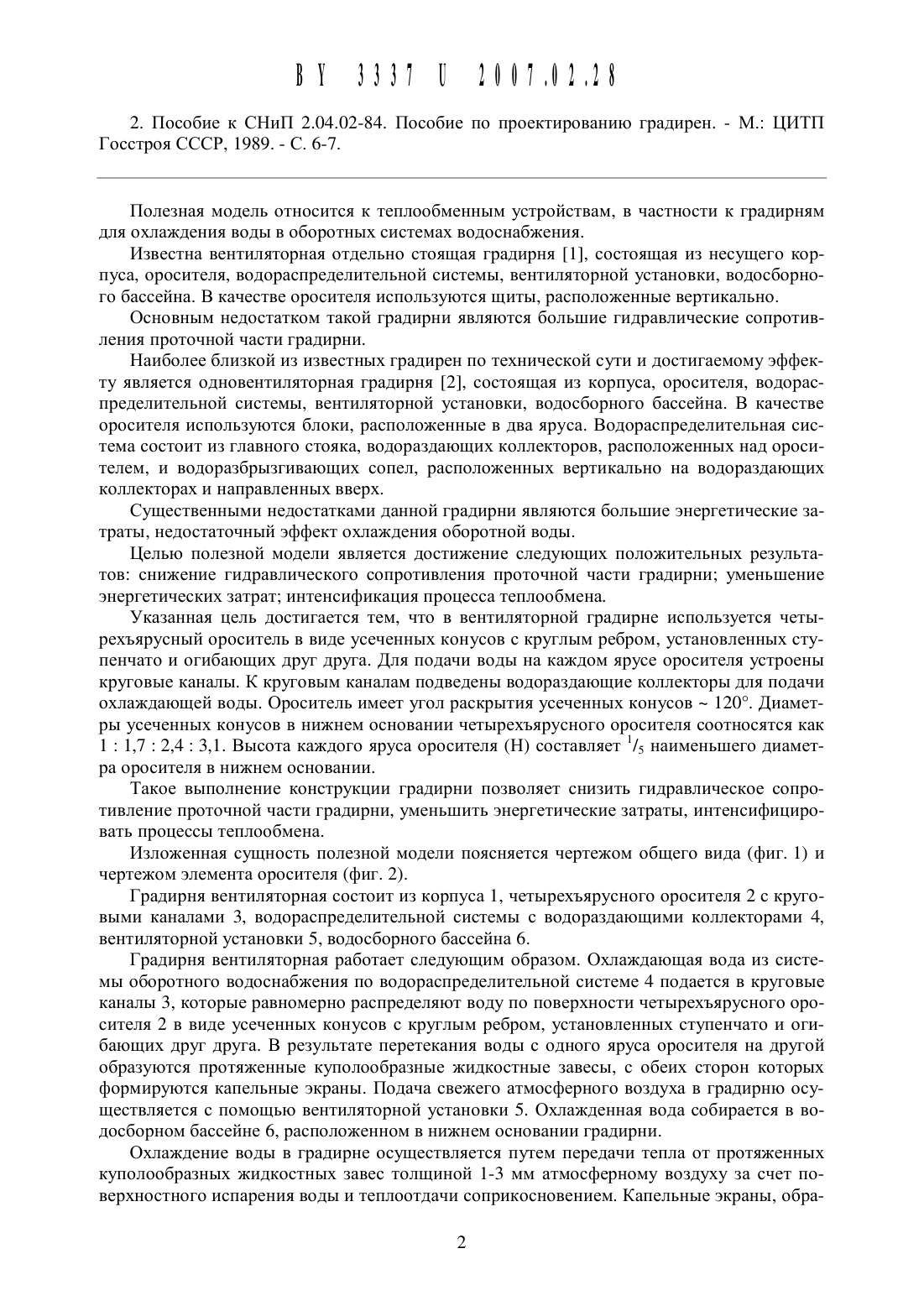

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(12) НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявители Новиков Владимир Ма карович Меженная Ольга Борисовна (ВУ)(72) Авторы Новиков Владимир Макарович Меженная Ольга Борисовна (ВУ)Макарович Меженная Ольга Борисовна (ВУ)1. Градирня вентиляторная, содержащая корпус, оросителЬ, водораспределительную систему с водораздающими коллекторами, вентиляторную установку, водосборный бассейн, отличающаяся тем, что оросителЬ выполнен четЬ 1 рехъяруснЬ 1 м в виде усеченных конусов с круглым ребром, установленных ступенчато и огибающих друг друга, и круговыми каналами для распределения воды на каждом ярусе.2. Градирня вентиляторная по п. 1, отличающаяся тем, что в водораспределительной системе водораздающие коллекторы выполнены на четырех уровнях и подведены к круговым каналам.3. Градирня вентиляторная по п. 1, отличающаяся тем, что оросителЬ имеет угол раскрытия усеченных конусов м 120.4. Градирня вентиляторная по п. 1, отличающаяся тем, что диаметры усеченных конусов в нижнем основании четырехъярусного оросителя соотносятся как 1 1,7 2,4 3,1.5. Градирня вентиляторная по п. 1, отличающаяся тем, что высота каждого яруса оросителя составляет 1/5 наименьшего диаметра оросителя в нижнем основании.(56) 1. Пономаренко В.С., Арефьев Ю.И. Градирни промышленных и энергетических пред приятий Справочное пособие / Под ред. В.С. Пономаренко. - М. Энергоатомиздат, 1998. С. 33.2. Пособие К СНИП 2.О 4.О 2-84. Пособие по проектированию градирен. - М. ЦИТП Госстроя СССР, 1989. - С. 6-7.Полезная модель относится К теплообменным устройствам, в частности К градирням для охлаждения воды в оборотных системах водоснабжения.Известна вентиляторная отдельно стоящая градирня 1, состоящая из несущего корпуса, оросителя, водораспределительной системы, вентиляторной установки, водосборного бассейна. В качестве оросителя используются щиты, расположенные вертикально.Основным недостатком такой градирни являются большие гидравлические сопротивления проточной части градирни.Наиболее близкой из известных градирен по технической сути и достигаемому эффекту является одновентиляторная градирня 2, состоящая из корпуса, оросителя, водораспределительной системы, вентиляторной установки, водосборного бассейна. В качестве оросителя используются блоки, расположенные в два яруса. Водораспределительная система состоит из главного стояка, водораздающих коллекторов, расположенных над оросителем, и водоразбрызгивающих сопел, расположенных вертикально на водораздающих коллекторах и направленных вверх.Существенными недостатками данной градирни являются большие энергетические затраты, недостаточный эффект охлаждения оборотной воды.Целью полезной модели является достижение следующих положительных результатов снижение гидравлического сопротивления проточной части градирни уменьшение энергетических затрат интенсификация процесса теплообмена.Указанная цель достигается тем, что в вентиляторной градирне используется четь 1 рехъярусный ороситель в виде усеченных конусов с круглым ребром, установленных ступенчато и огибающих друг друга. Для подачи воды на каждом ярусе оросителя устроены круговые каналы. К круговым каналам подведены водораздающие коллекторы для подачи охлаждающей воды. Ороситель имеет угол раскрытия усеченных конусов - 12 О. Диаметрь 1 усеченных конусов в нижнем основании четырехъярусного оросителя соотносятся как 1 1,7 2,4 3,1. Высота каждого яруса оросителя (Н) составляет 1/5 наименьшего диаметра оросителя в нижнем основании.Такое выполнение конструкции градирни позволяет снизить гидравлическое сопротивление проточной части градирни, уменьшить энергетические затраты, интенсифицировать процессы теплообмена.Изложенная сущность полезной модели поясняется чертежом общего вида (фиг. 1) и чертежом элемента оросителя (фиг. 2).Градирня вентиляторная состоит из корпуса 1, четырехъярусного оросителя 2 с круговыми каналами 3, водораспределительной системы с водораздающими коллекторами 4,вентиляторной установки 5, водосборного бассейна 6.Градирня вентиляторная работает следующим образом. Охлаждающая вода из системы оборотного водоснабжения по водораспределительной системе 4 подается в круговые каналы 3, которые равномерно распределяют воду по поверхности четырехъярусного оросителя 2 в виде усеченных конусов с круглым ребром, установленных ступенчато и огибающих друг друга. В результате перетекания воды с одного яруса оросителя на другой образуются протяженные куполообразные жидкостные завесы, с обеих сторон которых формируются капельные экраны. Подача свежего атмосферного воздуха в градирню осуществляется с помощью вентиляторной установки 5. Охлажденная вода собирается в водосборном бассейне 6, расположенном в нижнем основании градирни.Охлаждение воды в градирне осуществляется путем передачи тепла от протяженных куполообразных жидкостных завес толщиной 1-3 мм атмосферному воздуху за счет поверхностного испарения воды и теплоотдачи соприкосновением. Капельные экраны, обра 2зующиеся с обеих сторон жидкостных завес, значительно повышают теплоотдачу воды потоку воздуха.Такое выполнение конструкции градирни позволяет в 4-5 раз уменьшить гидравлическое сопротивление проточной части градирни, снизить энергетические затраты в 22,5 раза, эффект охлаждения воды составит 10-15 С. Ороситель Может быть выполнен из полимерной пленки, резины, прорезиненной ткани и т.д., которые противостоят воздействию Многих растворов, кислот, Щелочей и солей.Опытный образец градирни вентиляторной изготовлен на предприятии РУП ГоМельский завод сельскохозяйственного Машиностроения ГоМселЬМаШ в г. Гомеле.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
