F15B 11/22 — синхронизация движения двух или более сервомеханизмов

Номер патента: U 1690

Опубликовано: 30.12.2004

Авторы: Котлобай Андрей Анатольевич, Леонович Иван Иосифович, Котлобай Анатолий Яковлевич

МПК: F15B 11/22, F16H 61/44

Метки: гидрообъемная, трансмиссия, самоходной, машины

Текст:

...пазы 14, 15 и 12, 13 связаны с магистралями гидромоторов 3, 4. В цепи гидролиний связи установлены трехпозиционные гидрораспределители поворота 41, 42. В первой позиции гидрораспределители поворота 41, 42 запирают рабочие полости гидромоторов 3, 4, во второй - связывают их с рабочими полостями 10 насоса 1. В третьей позиции гидрораспределители поворота 41, 42 связывают полукольцевые пазы 12, 13 и 14, 15 попарно между собой. Торцевые...

Номер патента: U 1544

Опубликовано: 30.09.2004

Авторы: Ким Юрий Алексеевич, Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22

Метки: модульная, система, дозирующая

Текст:

...взаимодействующие в крайних позициях поршней 14, 15 с магнитным полем магнита 28, закрепленного на рычаге 24. Сигналы герконов 26, 27 поступают в блок управления 29, обеспечивающий электропитание катушки электромагнита 30 двухпозиционного гидрораспределителя переключения 5. Гидрораспределитель управления 4 выполнен с плунжером 31, десять кулачков которого обеспечивают связь каналов двух групп 32, 33, 34, 35, 36, 37 и 38, 39, 40, 41, 42,...

Номер патента: U 1474

Опубликовано: 30.09.2004

Авторы: Маров Денис Владимирович, Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: модульная, система, дозирующая

Текст:

...управления 12, 13, 14 переводятся в первую позицию (на чертеже верхнюю). Жидкость через каналы 41, 38 гидрораспределителей управления 12, 13, 14 поступает в торцевые рабочие полости 24, 26, 28 гидроцилиндров дозирования 9, 10, И. Поршни 22 перемещаются, приводя в движение поршни 21 через штанги 30, и жидкость из полостей 23, 25, 27 через каналы 39, 42 гидрораспределителей управления 12, 13, 14 поступает в напорные магистрали...

Номер патента: U 1482

Опубликовано: 30.09.2004

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич, Пилипенко Владимир Митрофанович

МПК: F16H 61/44, F15B 11/22

Метки: самоходной, гидрообъемная, машины, трансмиссия

Текст:

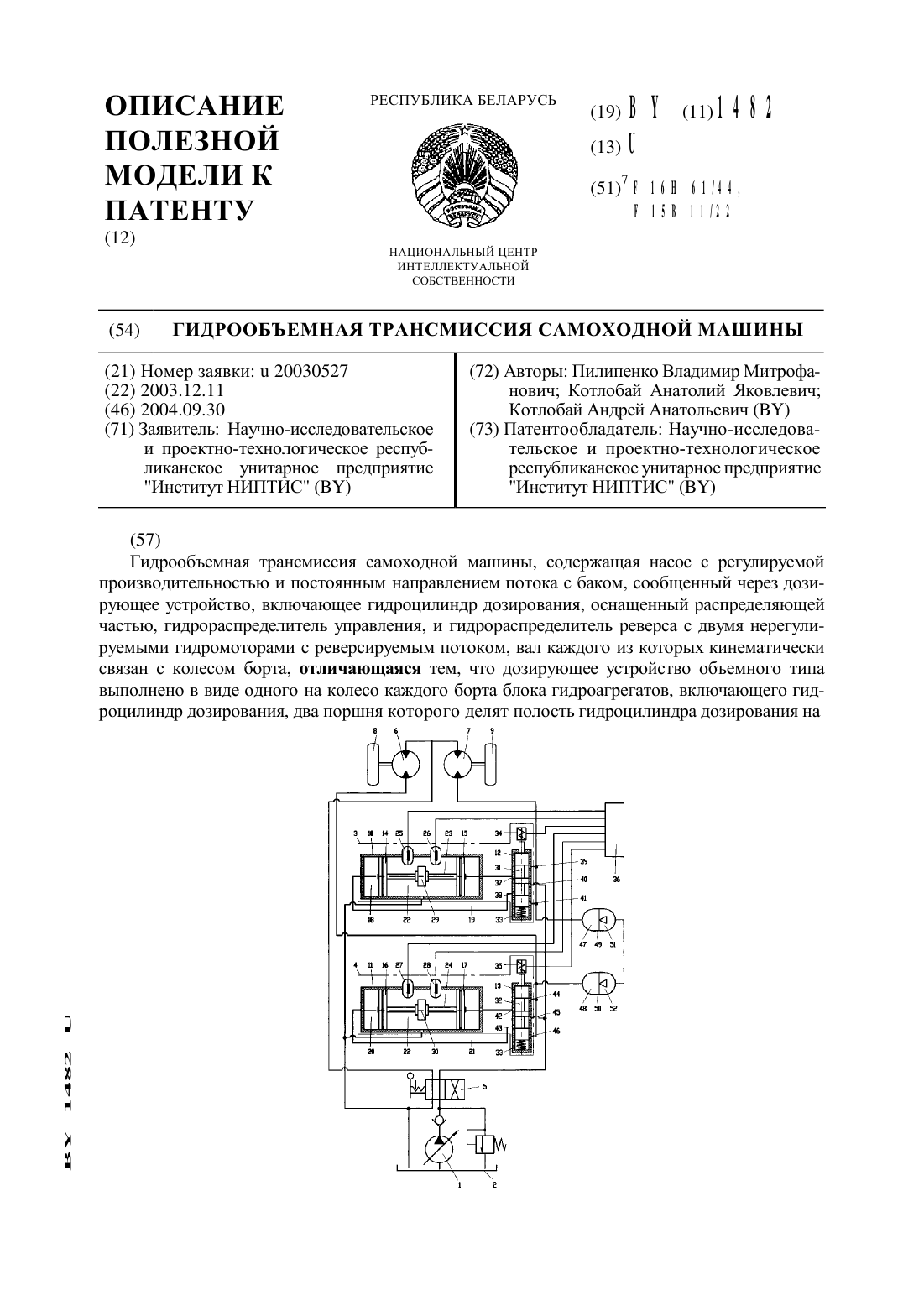

...одновременность подачи рабочей жидкости по напорным магистралям гидравлических моторов бортов, что улучшает курсовую устойчивость самоходной машины. Кроме того, применение двух блоков гидроагрегатов с электронной системойуправления позволяет исключить из гидросистемы гидрораспределитель поворота и обеспечить любой режим поворота мащины.На чертеже представлена гидравлическая схема гидрообъемной трансмиссии самоходной...

Номер патента: U 1481

Опубликовано: 30.09.2004

Авторы: Пилипенко Владимир Митрофанович, Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F16H 61/44, F15B 11/22

Метки: гидрообъемная, машины, самоходной, трансмиссия, полноприводной

Текст:

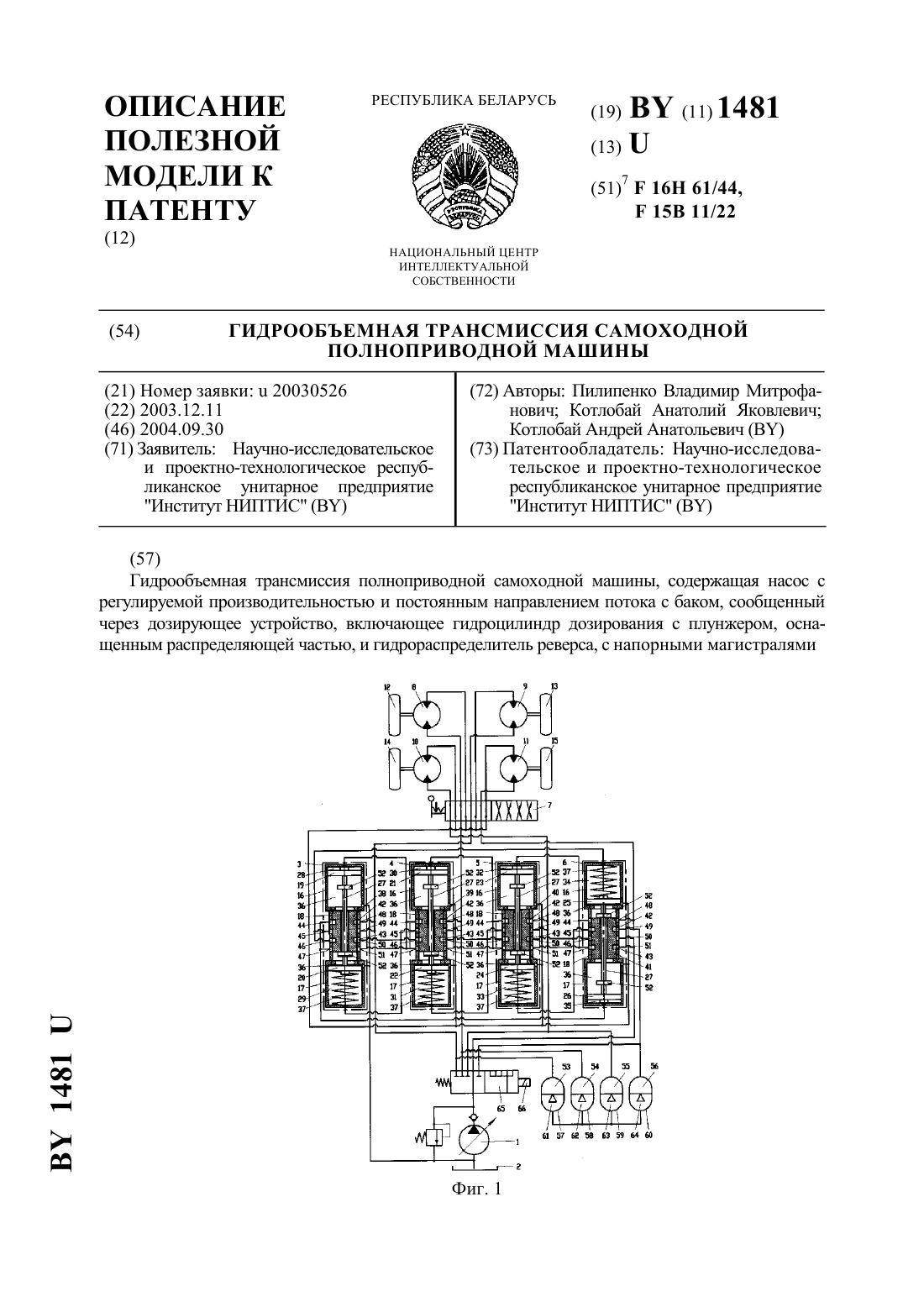

...трансмиссия самоходной полноприводной машины работает следующим образом. Пневматические полости 61, 62, 63, 64 гидропневматических аккумуляторов 57, 58,59, 60 заряжаются газом до расчетного давления. При прямолинейном движении машины прямым ходом гидрораспределитель реверса 7 находится в первой позиции, катушка электромагнита 66 обесточена и двухпозиционный гидрораспределитель включения 65 также находится в первой позиции. Насос 1 подает...

Номер патента: U 1480

Опубликовано: 30.09.2004

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич, Пилипенко Владимир Митрофанович

МПК: F15B 11/22, F16H 61/44

Метки: машины, самоходной, трансмиссия, гидрообъемная

Текст:

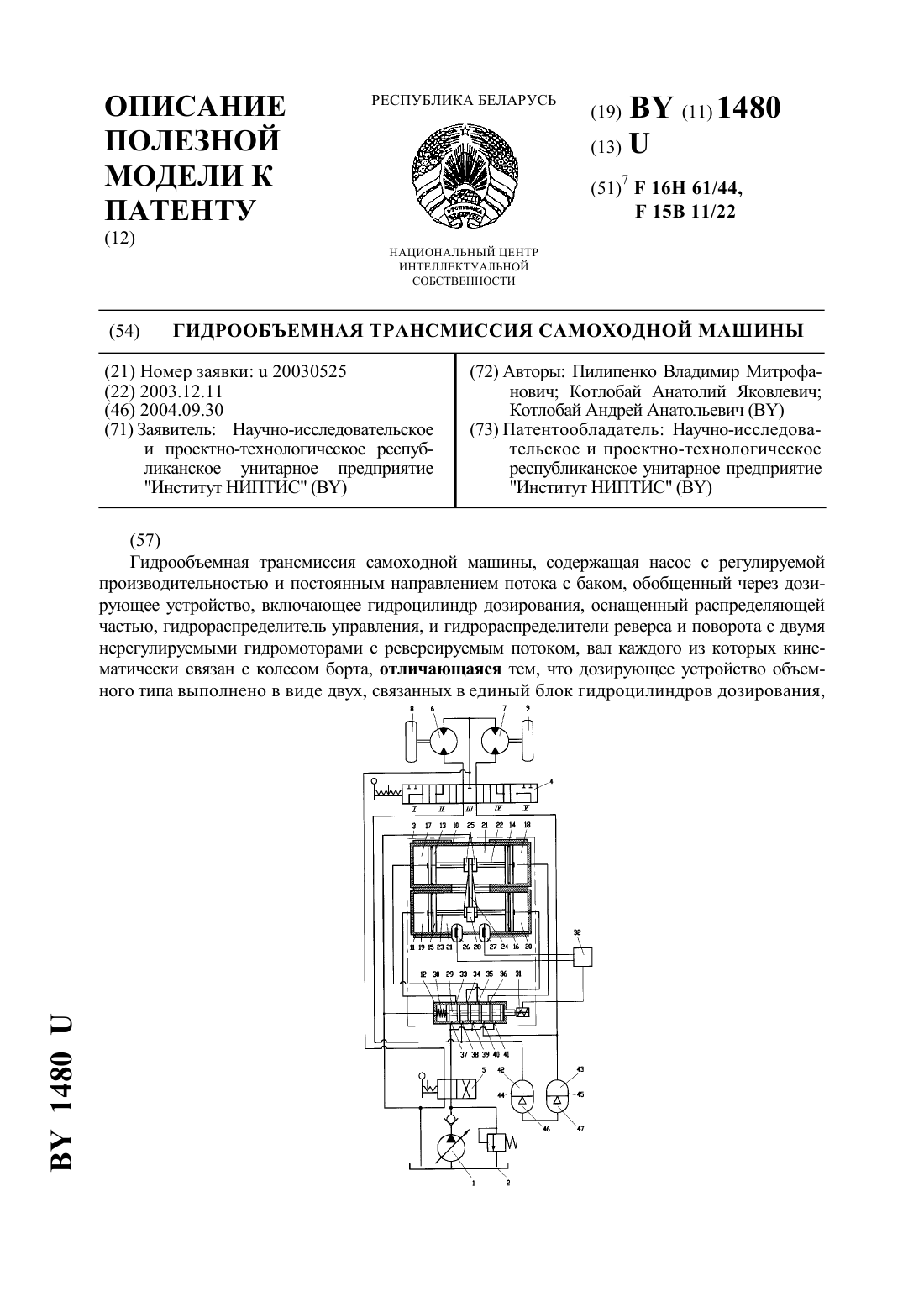

...дозирования 11 установлены два геркона 26, 27, взаимодействующих в крайних позициях поршней 15, 16 с магнитным полем магнита 28, закрепленного на штанге 23. Гидрораспределитель управления 12 выполнен с плунжером 29, подпружиненным пружиной 30, и управляемым посредством электромагнита 31. Питание электромагнита 31 обеспечивается блоком управления 32 по сигналу герконов 26, 27. Шесть кулачков плунжера 29 связывают попарно в крайних...

Номер патента: U 1476

Опубликовано: 30.09.2004

Авторы: Бусел Алексей Владимирович, Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22, F16H 61/44

Метки: трансмиссия, машины, самоходной, гидрообъемная

Текст:

...реверса.Существенные отличительные признаки предлагаемого технического решения обеспечивают хорошую курсовую устойчивость самоходной машины при прямолинейномдвижении посредством точного деления потока рабочей жидкости. Замена гидравлической системы управления гидрораспределителями управления электронной позволит уменьшить массово-габаритные параметры, материалоемкость дозирующей системы трансмиссии. Кроме того, связь пневматических...

Номер патента: U 1509

Опубликовано: 30.09.2004

Авторы: Бусел Алексей Владимирович, Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22, F16H 61/44

Метки: машины, самоходной, гидрообъемная, трансмиссия

Текст:

...машины. Наличие пружины малой жесткости в рабочей полости обеспечивает начальное положение плунжера распределяющей части гидроцилиндра дозирования, и надежное начало работы делителя потока после остановки машины. На чертеже представлена гидравлическая схема гидрообъемной трансмиссии самоходной машины. Гидрообъемная трансмиссия самоходной машины включает насос 1 с регулируемой производительностью и постоянным направлением потока с баком 2,...

Номер патента: U 1410

Опубликовано: 30.06.2004

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич, Маров Денис Владимирович

МПК: F15B 11/22, F16H 61/44

Метки: гидрообъемная, полноприводной, самоходной, машины, трансмиссия

Текст:

...расширение функциональныхвозможностей гидрообъемной трансмиссии. Связь пневматических полостей гидропневматических аккумуляторов борта обеспечивает одновременность подачи рабочей жидкости по напорным магистралям гидравлических моторов борта, рационально распределяет крутящие моменты по колесам борта. Замена гидравдшческой системы управления гидрораспределштелями управления электронной позволит уменьшить массово-габаритные...

Номер патента: U 1409

Опубликовано: 30.06.2004

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F16H 61/44, F15B 11/22

Метки: гидрообъемная, трансмиссия, машины, самоходной

Текст:

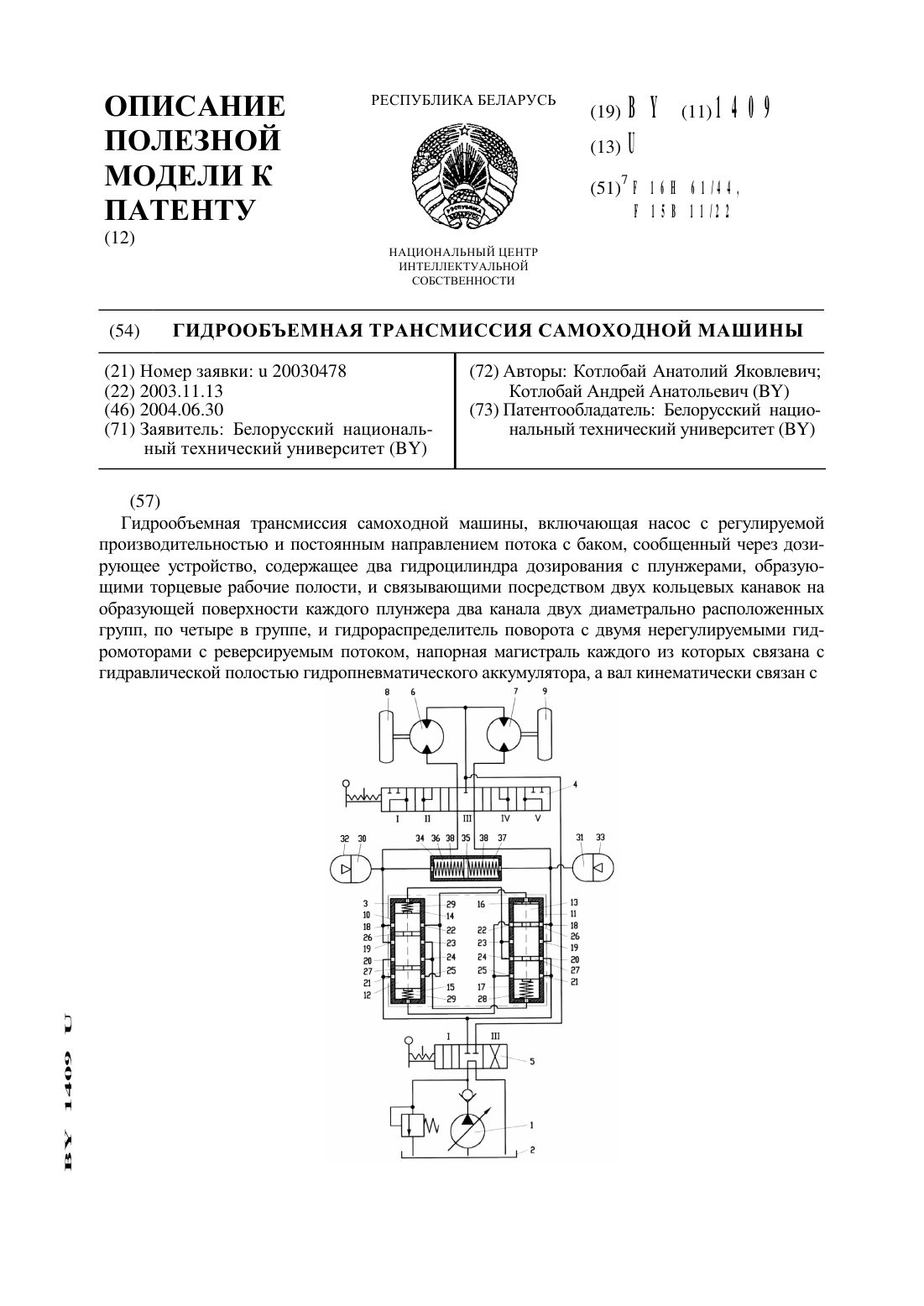

...дозирования 10, 11. Эти гидравлические агрегаты оснащены плунжерами 12, 13, образующими торцевые рабочие полости 14, 15, 16, 17. Гидроцилиндры дозирования 10, 11 выполнены с двумя группами диаметрально расположенных каналов, по Четыре в группе 18, 19, 20, 21 и 22, 23, 24, 25,ориентированными вдоль образующей поверхности гидроцилиндров дозирования 10, 11 напротив друг друга. Плунжеры 12, 13 оснащены кольцевыми канавками 26, 27,...

Номер патента: U 1233

Опубликовано: 30.03.2004

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: дозирующая, система, модульная

Текст:

...14, 15, 16, 17, 18, 19 и дренажные 20. Центральная распределяющая секция 10 каждого гидроцилиндра дозирования 1, 2, 3 оснащена плунжером 21, 22, 23, осевое перемещение которого ограничено с каждой стороны стопорными кольцами 24. Плунжеры 19, 20, 21 взаимодействуют на части хода поршней 11, 12 своими торцевыми поверхностями с упорами 25, 26 штанг 13. Штанги 13 размещены в центральных осевых каналах плунжеров 21, 22, 23. На каждом...

Номер патента: U 1232

Опубликовано: 30.03.2004

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22, F16H 61/44

Метки: гидрообъемная, самоходной, машины, трансмиссия

Текст:

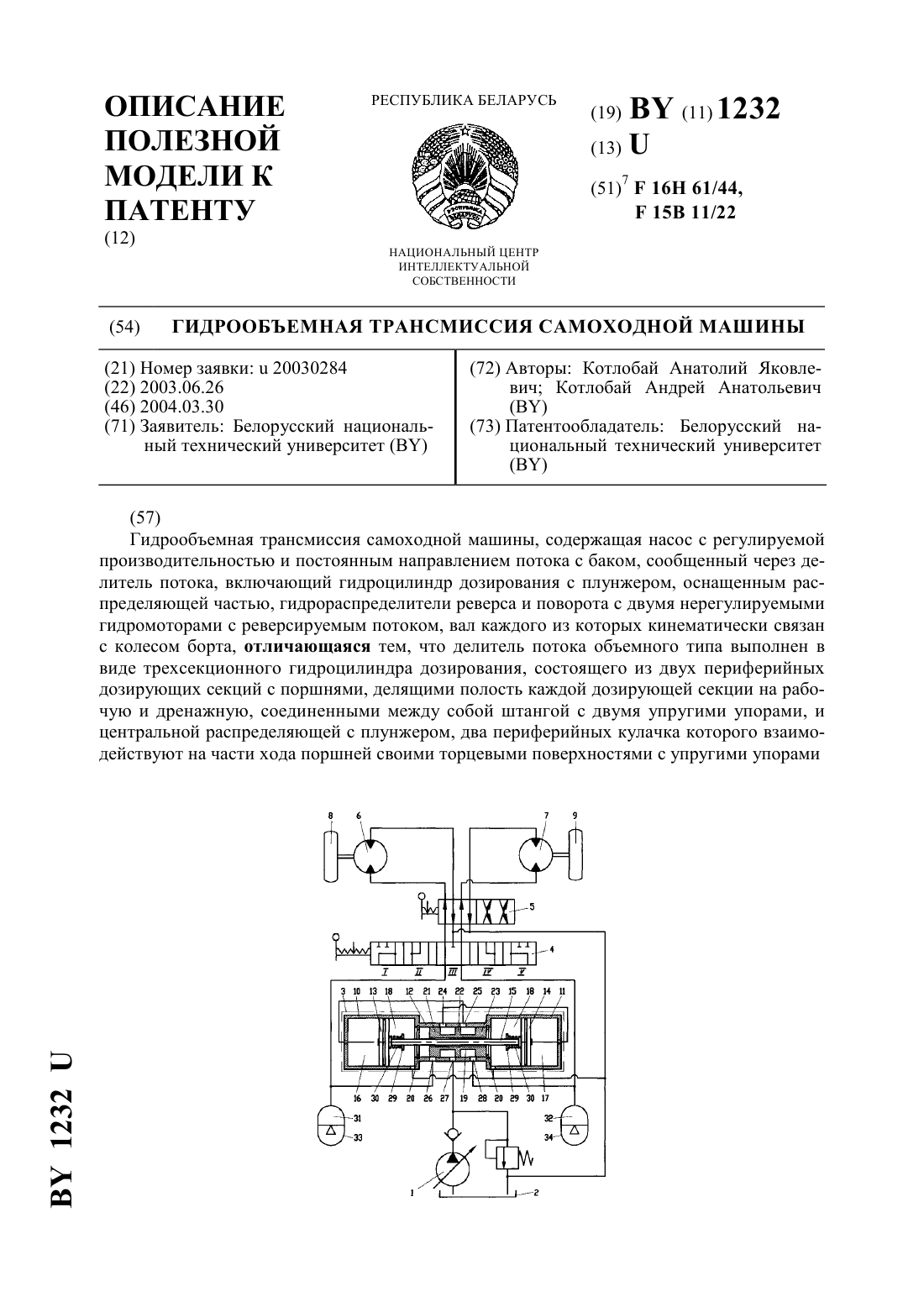

...1 с регулируемой производительностью и постоянным направлением потока с баком 2, делитель потока 3 объемного типа, пятипозиционный гидрораспределитель поворота 4, двухпозиционный гидрораспределитель реверса 5, нерегулируемые гидромоторы 6, 7 с реверсируемым потоком, вал, каждого из которых кинематически связан с колесом 8, 9 борта. Делитель потока 3 состоит из гидроцилиндра дозирования, выполненного из трех секций двух периферийных дозирующих...

Номер патента: U 1208

Опубликовано: 30.12.2003

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: система, модульная, дозирующая

Текст:

...положениях двенадцать подводящих 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56 и двенадцать отводящих 57, 58, 59, 60, 61, 62, 63,64, 65, 66, 67, 68 каналов. Подводящие каналы 47, 48, 49, 50, 53, 54 связаны между собой и через трехпозиционный переключатель режима 5 с напорной магистралью 69 источника давления и баком 70. Подводящие каналы 45, 46, 51, 52, 55, 56 связаны попарно и с магистралями потребителей 71, 72, 73. Каждая из торцевых...

Номер патента: U 1166

Опубликовано: 30.12.2003

Авторы: Бусел Алексей Владимирович, Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22, F16H 61/44

Метки: гидрообъемная, трансмиссия, самоходной, полноприводной, машины

Текст:

...магистраль гидропневматического мотора 8 привода колеса 12 борта. При достижении плунжером 19 крайнего положения (на чертеже верхнего) жидкость через каналы 33, 36 гидроцилиндра дозирования 15 поступает в торцевую рабочую полость 27 гидроцилиндра дозирования 14. Плунжер 18, находящийся начально в средней позиции под действием пружин 38, перемещается, и жидкость из торцевой рабочей полости 26 через каналы 35, 32 гидроцилиндра дозирования...

Номер патента: U 1163

Опубликовано: 30.12.2003

Авторы: Котлобай Анатолий Яковлевич, Бусел Алексей Владимирович, Котлобай Андрей Анатольевич

МПК: F15B 11/22, F16H 61/44

Метки: гидрообъемная, полноприводной, машины, самоходной, трансмиссия

Текст:

...18 две позиции, у гидроцилиндра дозирования 17 пружина 66 установлена в рабочей полости 37, 38 каждой крайней секции, обеспечивая плунжеру 19 третью позицию. Сливные магистрали (при прямом ходе машины) гидравлических моторов 5, 6, 7, 8,9, 10 связаны с баком 2 и насосом 1 в первой и второй позициях гидрораспределителя реверса 4. Гидрообъемная трансмиссия самоходной полноприводной машины работает следующим образом. Пневматические полости...

Номер патента: U 1127

Опубликовано: 30.12.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22

Метки: делитель, потока

Текст:

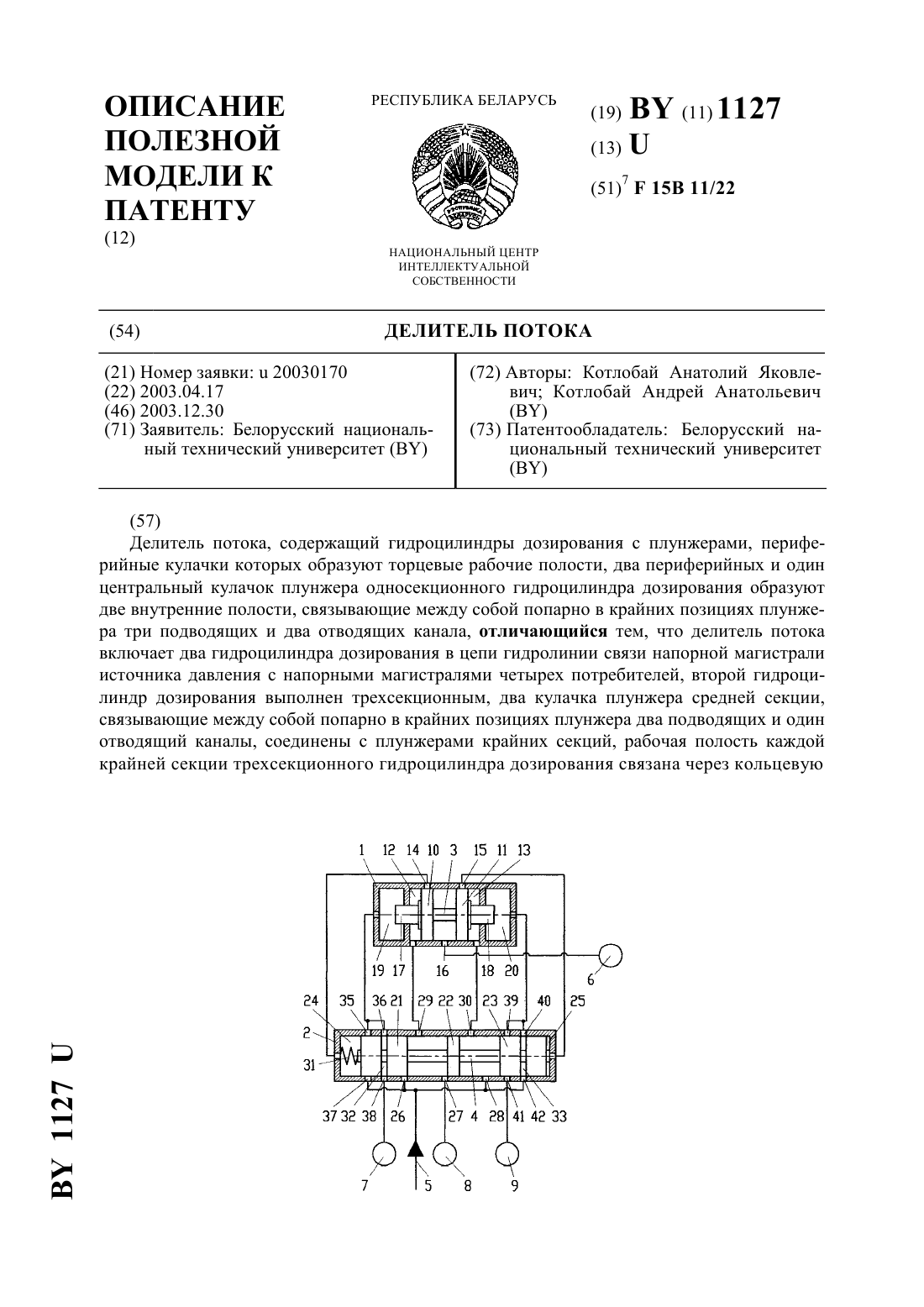

...с плунжерами крайних секций, рабочая полость каждой крайней секции трехсекционного гидроцилиндра дозирования связана через кольцевую канавку периферийного кулачка односекционного гидроцилиндра дозирования с напорными магистралями источника давления и потребителя в двух позициях плунжера односекционного гидроцилиндра дозирования, каждая торцевая рабочая полость односекционного и средней секции трехсекционного гидроцилиндра дозирования...

Номер патента: U 1126

Опубликовано: 30.12.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F16H 61/44, F15B 11/22

Метки: самоходной, машины, трансмиссия, гидрообъемная, полноприводной

Текст:

...две внутренние полости между периферийными 29, 31 и внутренним 30 кулачками, связывающими между собой попарно в крайних позициях плунжера 20 три подводящих 32, 33, 34 и два отводящих 35, 36 канала. Плунжер 20 подпружинен со стороны полости 28 посредством пружины 37, имеющей незначительную жесткость и не оказывающую заметного воздействия на работу гидроцилиндра дозирования. Плунжеры 17, 18, 19 гидроцилиндров дозирования 13, 14, 15 выполнены с...

Номер патента: U 1123

Опубликовано: 30.12.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22

Метки: потока, делитель, сумматор

Текст:

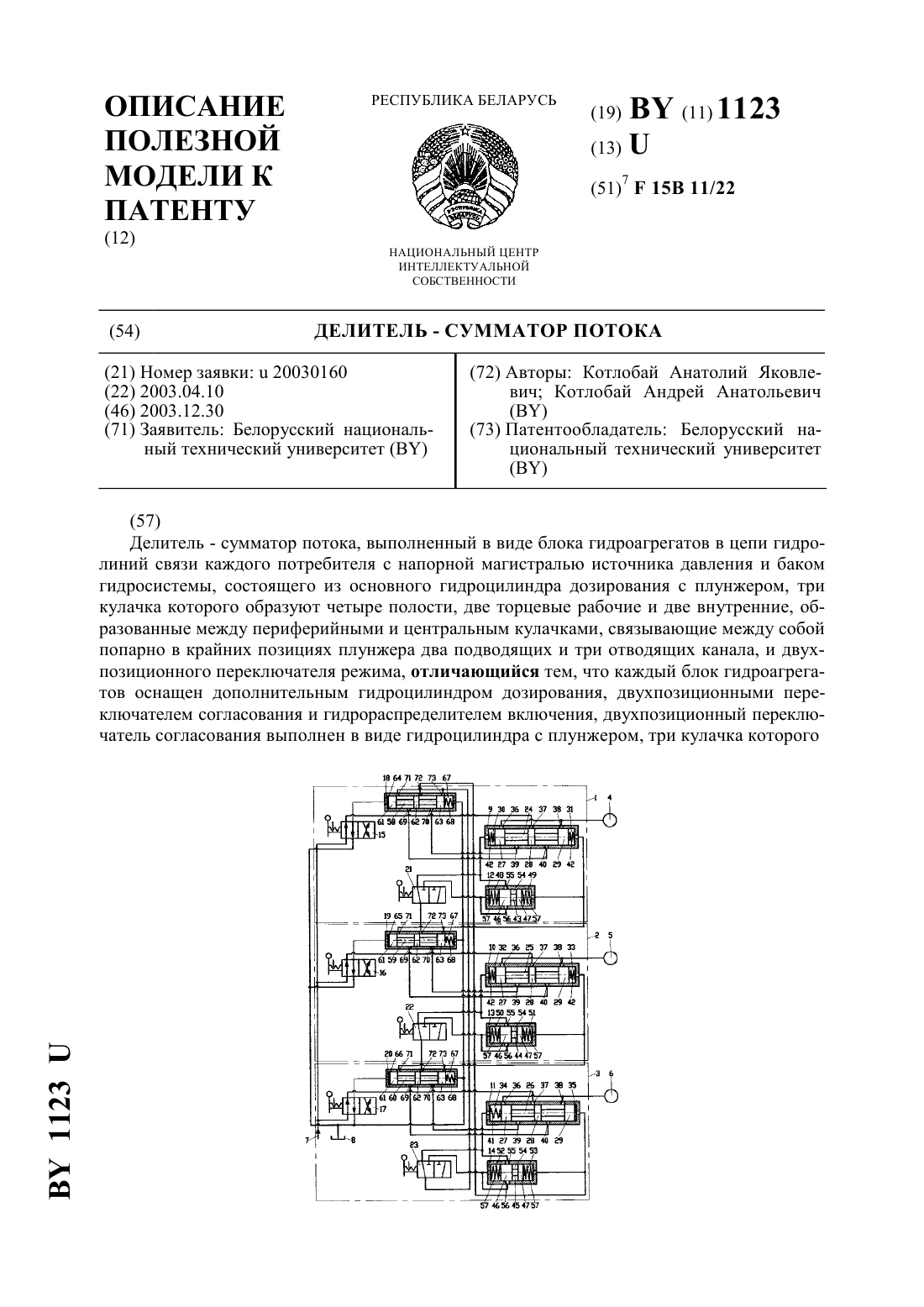

...гидроцилиндра дозирования 11, через каналы 70, 72 переключателя согласования 20, гидрораспределитель включения 22 во второй позиции поступает в торцевую рабочую полость 50 дополнительного гидроцилиндра дозирования 13. Плунжер 44, находящийся в средней позиции под действием пружин 57, перемещается. При перемещении плунжера 44 открывается связь каналов 56, 55 через полость 50, и жидкость поступает также в торцевую рабочую полость 32 основного...

Номер патента: U 1055

Опубликовано: 30.12.2003

Авторы: Пилипенко Владимир Митрофанович, Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: потока, делитель, сумматор

Текст:

...23, находящийся в средней позиции под действием пружин 44, перемещается и жидкость из полости 31 через каналы 60, 58 переключателя согласования 20, каналы 42,40 гидроцилиндра дозирования 12 поступает в напорную магистраль потребителя 6. При достижении плунжером 23 крайнего положения (на чертеже правого) жидкость из канала 39 через канал 41 гидроцилиндра дозирования 11, каналы 59, 61 переключателя согласования 19 поступает в торцевую...

Номер патента: U 957

Опубликовано: 30.09.2003

Авторы: Пилипенко Владимир Митрофанович, Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: сумматор, делитель, потока

Текст:

...14 поступает в напорную магистраль потребителя 8. При достижении плунжером 23 крайнего положения (на чертеже правого) жидкость из напорной магистрали 9 источника давления через переключатель режима 15 в первой позиции, канал 40, кольцевую канавку 37, канал 44 гидроцилиндра дозирования 11, канал 61,кольцевую канавку 58, канал 65 переключателя согласования 19 поступает в торцевую рабочую полость 29 гидроцилиндра дозирования 12....

Номер патента: U 980

Опубликовано: 30.09.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F16H 61/44, F15B 11/22

Метки: трансмиссия, машины, самоходной, гидрообъемная

Текст:

...состоит из гидроцилиндра дозирования 14, 15, выполненного трехсекционным, двухпозиционного гидрораспределителя управления 16, 17, пятипозиционного гидрораспределителя дозирования 18, 19. Гидроцилиндр дозирования 11 оснащен плунжером 20, образующим две рабочие полости 21, 22. Средние секции гидроцилиндров дозирования 14, 15 оснащены плунжерами 23, 24. Каждый из плунжеров 23, 24 соединен соответственно с поршнями 25, 26 и 27, 28 двух...

Номер патента: U 979

Опубликовано: 30.09.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22, F16H 61/44

Метки: гидрообъемная, самоходной, трансмиссия, машины

Текст:

...баком гидросистемы. Существенные отличительные признаки предлагаемого технического решения обеспечивают хорошую курсовую устойчивость самоходной машины при прямолинейном движении посредством точного деления потока рабочей жидкости. Применение в делителе потока контура гидравлического отбора мощности на привод рабочего оборудования расширяет функциональные возможности гидрообъемной трансмиссии самоходной машины. На чертеже представлена...

Номер патента: U 933

Опубликовано: 30.09.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22

Метки: делитель, потока, сумматор

Текст:

...дозирования 11, 12 в первой позиции каналы 41 гидрораспределителей управления 9, 10 соединяются с напорными магистралями потребителей 3,4, а каналы 43 гидрораспределителей управления9, 10 - со сливом в бак 6. В напорные магистрали потребителей 3, 4 поступает жидкость из полостей 24, 26 гидроцилиндров дозирования 7, 8. Жидкость из полостей 20, 22 поступает на слив в бак 6. При положении гидрораспределителей дозирования 11, 12 во...

Номер патента: U 932

Опубликовано: 30.09.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22

Метки: потока, делитель

Текст:

...которых требует давление в гидросистеме, превышающее возможности насоса гидросистемы, и потребителей, нагрузочный режим которых реализуется насосом гидросистемы. Такое конструктивное решение расширяет функциональные возможности делителя потока. Кроме того, применение усилителей в цепи питания ряда потребителей уменьшает нагрузку насоса гидросистемы, что увеличивает надежность работы и долговечность гидравлических агрегатов. На чертеже...

Номер патента: U 922

Опубликовано: 30.06.2003

Авторы: Котлобай Анатолий Яковлевич, Пилипенко Владимир Митрофанович, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: делитель, потока, сумматор

Текст:

...31, 29 гидроцилиндра дозирования 3 поступает в напорную магистраль потребителя 8. При достижении плунжером 15 крайнего положения (на чертеже правого) жидкость из канала 28 через канал 30 гидроцилиндра дозирования 4 поступает в торцевую рабочую полость 20 гидроцилиндра дозирования 1. Плунжер 12 перемещается и жидкость из полости 19 через каналы 31, 29 гидроцилиндра дозирования 4 поступает в напорную магистраль потребителя 9. При достижении...

Номер патента: U 921

Опубликовано: 30.06.2003

Авторы: Пилипенко Владимир Митрофанович, Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22

Метки: сумматор, потока, делитель

Текст:

...действием пружины 24, перемещается и жидкость из полости 16 через канал 34, кольцевую канавку 27, канал 30 гидроцилиндра дозирования 2 поступает в напорную магистраль потребителя 7. При достижении плунжером 12 крайнего положения (на чертеже левого) жидкость через канал 28, кольцевую канавку 26, канал 32 гидроцилиндра дозирования 1 поступает в рабочую полость 22 гидроцилиндра дозирования 4. Плунжер 15 перемещается и жидкость из полости 23...

Номер патента: U 797

Опубликовано: 30.03.2003

Авторы: Котлобай Андрей Анатольевич, Коробкин Владимир Андреевич, Котлобай Анатолий Яковлевич

МПК: F16H 61/44, F15B 11/22

Метки: трансмиссия, самоходной, машины, гидрообъемная

Текст:

...из гидроцилиндров дозирования 10, 11,двухпозиционного гидрораспределителя управления 12 и трехпозиционного гидрораспределителя включения 13. Двухпозиционный гидрораспределитель управления 12 выполнен из двух секций - соединенных между собой соосно гидроцилиндров с плунжерами 16, 17,имеющими свободу перемещения по оси гидроцилиндров в противоположных направлениях у обеих секций. Плунжеры 14, 15 гидроцилиндров дозирования 10, 11 образуют...

Номер патента: U 795

Опубликовано: 30.03.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22, F16H 61/44

Метки: самоходной, машины, трансмиссия, гидрообъемная

Текст:

...полости гидропневматических аккумуляторов 68, 70, 71 заряжаются газом до расчетного давления. Движение машины начинается на низшей скорости, чтобы уменьшить динамические нагрузки, возникающие при разгоне машины. При трогании с места трехпозиционные регуляторы расхода 12, 13 переводятся в третью позицию. Включается насос 1, подающий жидкость через двухпозиционный гидрораспределитель включения 69 в первой позиции его в гидравлическую...

Номер патента: U 779

Опубликовано: 30.03.2003

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: потока, делитель, сумматор

Текст:

...каналы 21, 22 гидроцилиндра дозирования 12 связаны через переключатель режима 9 в первой позиции его с напорной магистралью 7 источника давления, во второй и третьей позиции переключателя режима 9 779 первой и второй позициях переключателя режима 9 с баком 8 гидросистемы, в третьей позиции - с напорной магистралью 7 источника давления. Отводящие каналы 23, 24 и 25 гидроцилиндра дозирования 12 связаны соответственно с подводящими каналами 20,...

Номер патента: U 778

Опубликовано: 30.03.2003

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: F15B 11/22

Метки: сумматор, делитель, потока

Текст:

...24, 25, 26, 27, кольцевые канавки 28, 29 каждого из которых соединяют между собой в крайних положениях плунжеров 20, 21, 22, 23, 24, 25, 26, 27 попарно подводящие 30, 31, 32, 33 и отводящие 34, 35,36, 37 каналы. Плунжеры 20, 21, 22, 23, 24, 25, 26, 27 образуют в гидроцилиндрах дозирования торцевые рабочие полости 38, 41 и 39, 40. Гидрораспределители управления 16, 17,18, 19 оснащены плунжерами 42, 43, 44, 45, 46, 47, 48, 49, образующими...

Номер патента: U 724

Опубликовано: 30.12.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: потока, сумматор, делитель

Текст:

...11 и баком 12 гидросистемы, и трехпозиционного переключателя режима 13. Каждый блок состоит из гидроцилиндра дозирования 14, 15,16, 17, 18 и двухпозиционного гидрораспределителя управления 19, 20, 21, 22, 23. Гидроцилиндры дозирования и гидрораспределители управления выполнены по единой конструктивной схеме. Гидроцилиндры дозирования 14, 15, 16, 17, 18 оснащены плунжерами 24, 25, 26, 27, 28, две кольцевые канавки 29, 30 каждого из которых...

Номер патента: U 722

Опубликовано: 30.12.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: потока, сумматор, делитель

Текст:

...На чертеже представлена конструктивная схема делителя - сумматора потока. Делитель - сумматор потока состоит из четырех блоков гидроагрегатов (по числу потребителей) 1, 2, 3, 4,в цепи гидролиний связи потребителей 5, 6, 7, 8, с напорной магистралью 9 источника давления и баком 10 гидросистемы, и трехпозиционного переключателя режима 11. Каждый блок состоит из гидроцилиндра дозирования 12, 13, 14, 15, двухпозиционного гидрораспределителя...

Номер патента: U 703

Опубликовано: 30.12.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: делитель, потока, сумматор

Текст:

...и за счет этого любые установочные значения расходов жидкости по магистралям потребителей при суммировании и делении потоков. Кроме того, предлагаемое техническое решение позволяет увеличить число потребителей до трех, расширяя тем самым функциональные возможности технического решения. Работа двух полостей гидроцилиндра дозирования в магистрали одного потребителя устраняет цикличность подачи жидкости по магистралям потребителя. На чертеже...

Номер патента: U 702

Опубликовано: 30.12.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F16H 61/44, F15B 11/22

Метки: машины, гидрообъемная, трансмиссия, самоходной

Текст:

...гидрораспределителя управления 12. Эти гидравлические агрегаты оснащены плунжерами 13,14, 15, образующими торцевые рабочие полости 16, 17, 18, 19 у гидроцилиндров дозирования 10, 11 и торцевые управляющие 20, 21 у гидрораспределителя управления 12. Гидроцилиндры дозирования 10, 11 выполнены с двумя группами диаметрально расположенных каналов, четырьмя подводящими 22, 23, 24, 25 и четырьмя отводящими 26, 27, 28, 29, ориентированными вдоль...

Номер патента: 4596

Опубликовано: 30.09.2002

Автор: Смоляк Анна Николаевна

МПК: F15B 11/22

Метки: потока, объемный, делитель-сумматор

Текст:

...параметрам межпластиночной камеры, от распределительных окон, подводящих рабочую жидкость, к окнам, отводящим жидкость к потребителям, что повышает точность деления и суммирования потока. Установка ротора на подшипниках, размещенных на неподвижной оси, уменьшает силы трения при вращении ротора, что положительно влияет на динамические характеристики гидроаппарата, повышает его долговечность. Наличие системы гидравлического прижима пластин...

Номер патента: U 653

Опубликовано: 30.09.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22

Метки: потока, сумматор, делитель

Текст:

...гидроцилиндров дозирования 1, 2, двухпозиционного гидрораспределителя управления 3, двухпозиционного переключателя режима 4. Гидроцилиндр дозирования 1 оснащен плунжером 5, две кольцевые канавки 6, 7 которого соединяют между собой в крайних положениях плунжера 5 соединенные попарно подводящие 8, 9, 10, 11 и отводящие 12, 13, 14, 15 каналы. Плунжер 5 образует две торцевые полости 16, 17. Гидроцилиндр дозирования 2 оснащен плунжером 18, который...

Номер патента: U 655

Опубликовано: 30.09.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: F15B 11/22, F16H 61/44

Метки: самоходной, гидрообъемная, трансмиссия, машины

Текст:

...11. Эти гидравлические агрегаты оснащены плунжерами 12, 13, каждый из которых имеет по три кулачка центральный 14 и периферийные 15, 16. Эти кулачки образуют в корпусах четыре полости - внутренние 17, 18 и торцевые 19, 20. На образующих поверхностях корпусов гидроцилиндра дозирования 10 и двухпозиционного гидрораспределителя управления 11 образованы каналы для подвода и отвода жидкости 21, 22 с одной стороны и 23, 24, 25 с другой. 2 655...
