Алмазная паста

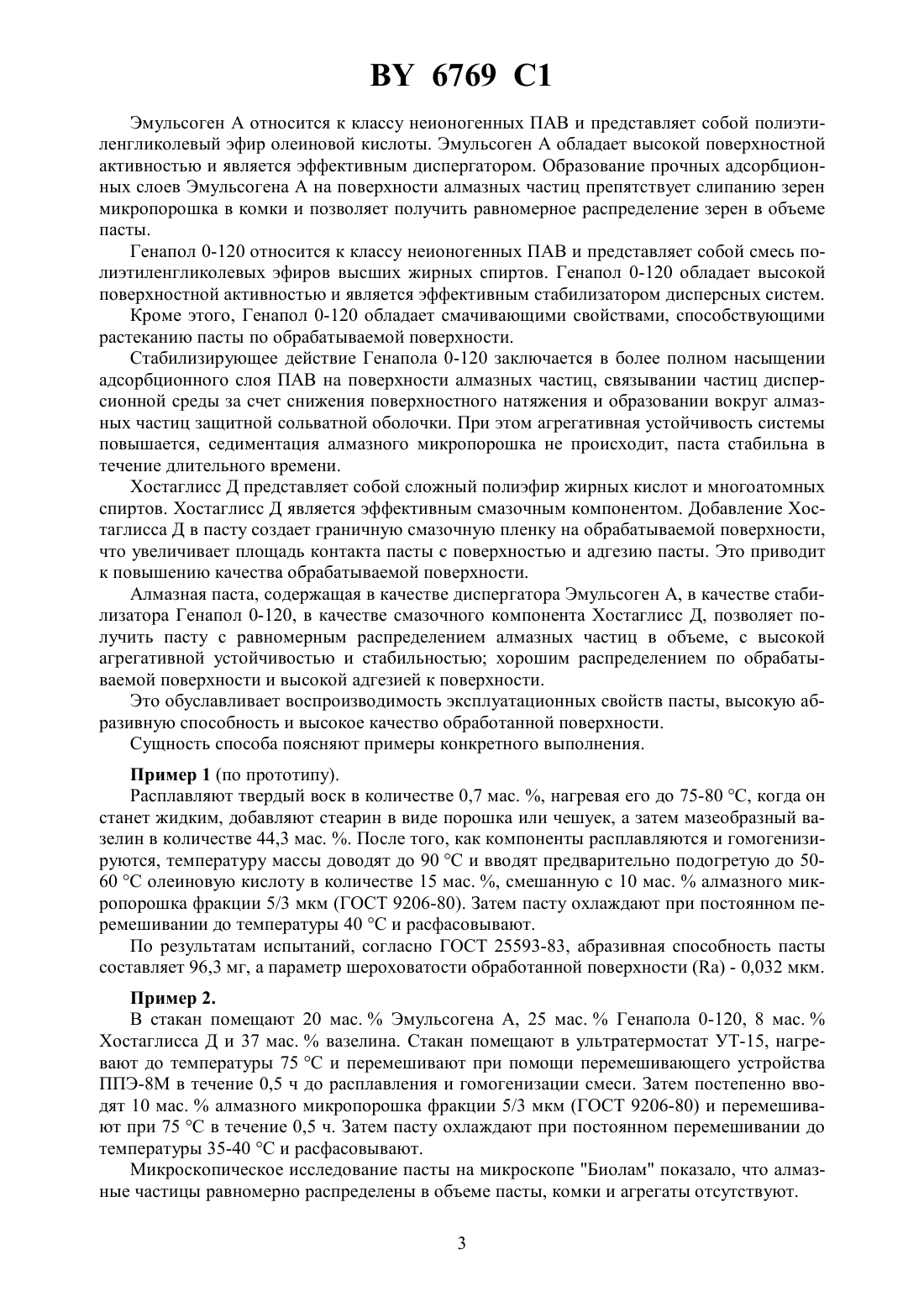

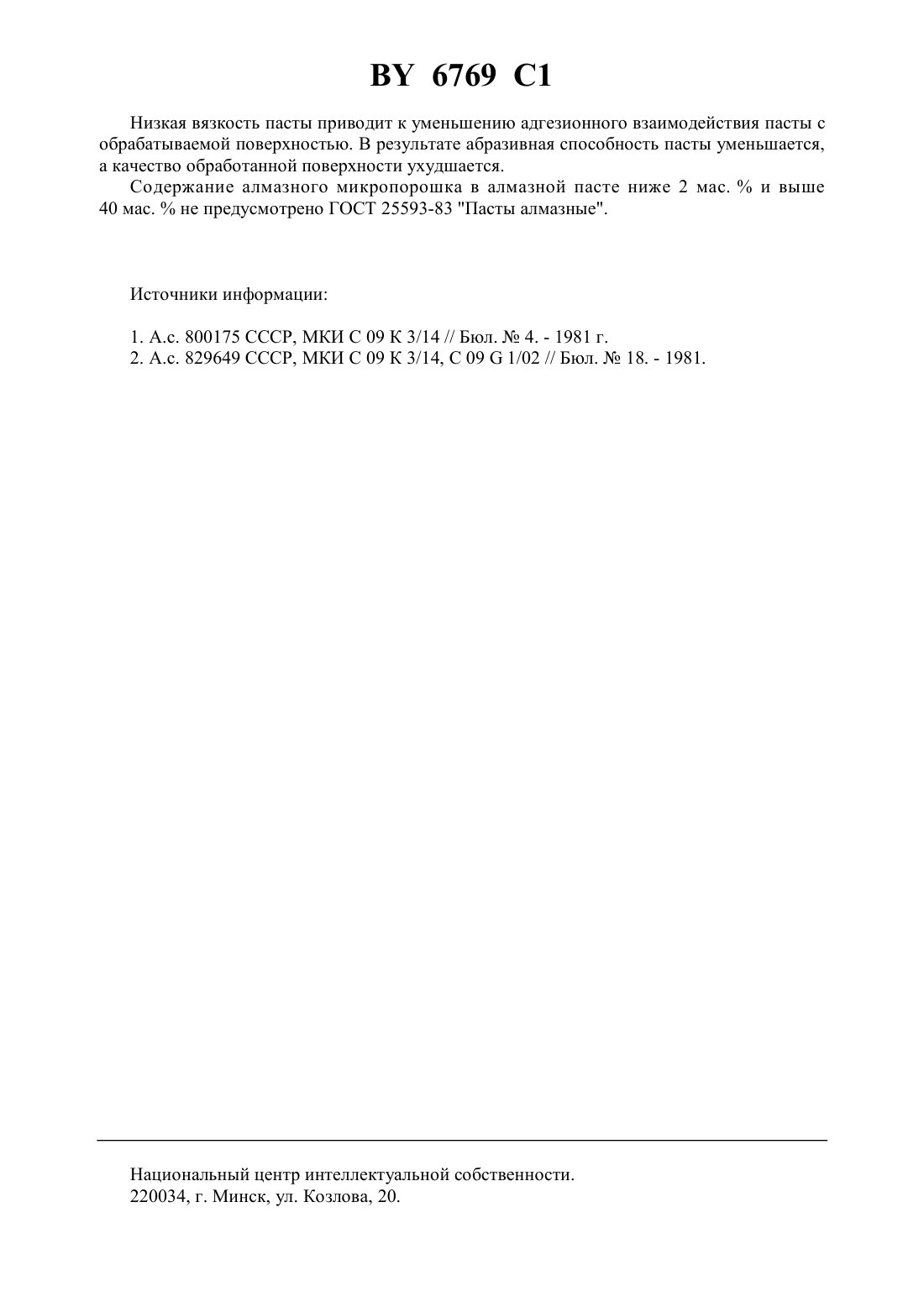

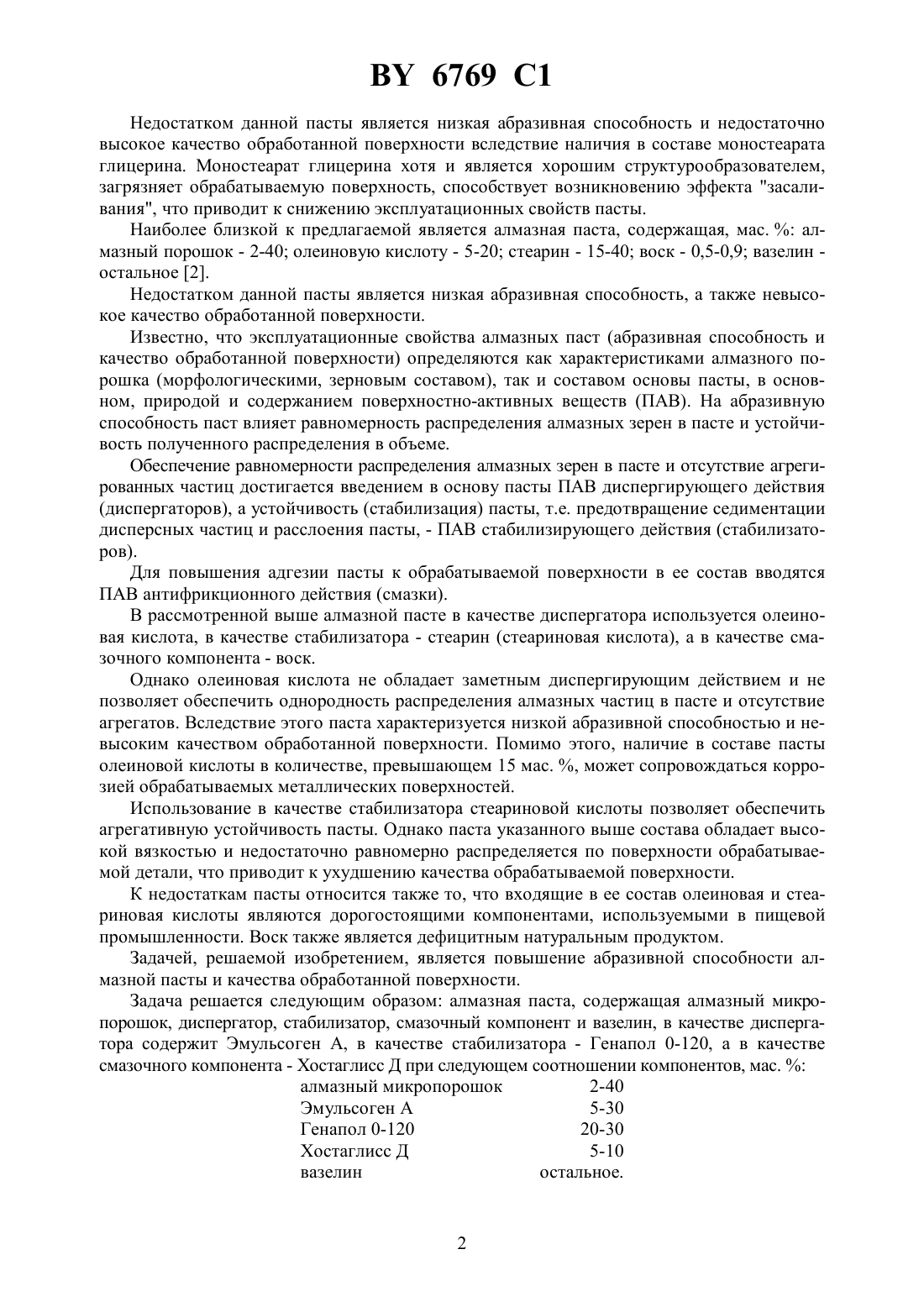

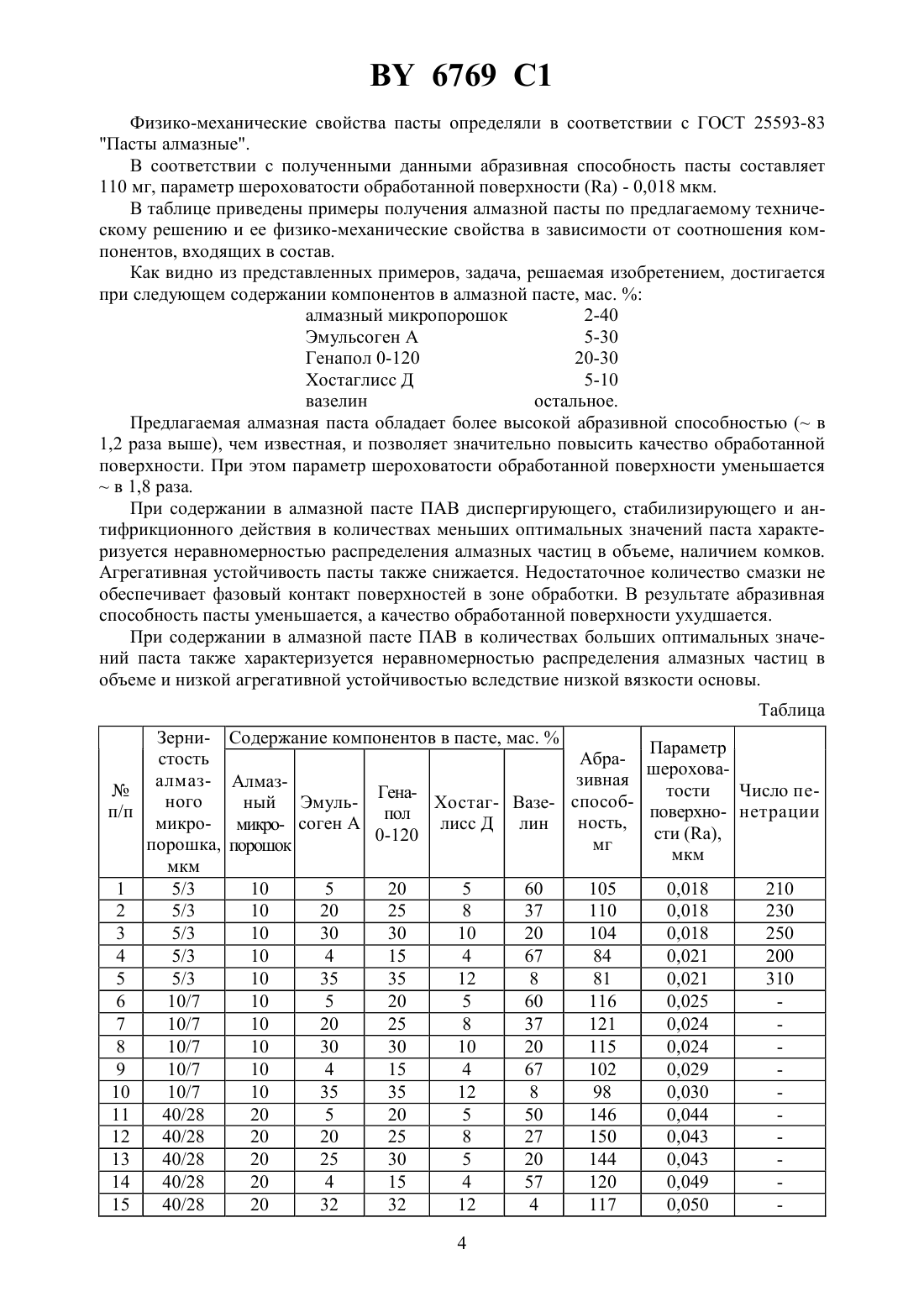

09 3/14 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Якубовская Светлана Владимировна Зайцев Валентин Алексеевич Марцинкевич Эдуард Адамович Корбит Александр Анатольевич Павлик Эльвира Владимировна Старовойтов Александр Семенович(73) Патентообладатель Белорусский национальный технический университет(57) Алмазная паста, содержащая алмазный микропорошок, диспергатор, стабилизатор,смазочный компонент и вазелин, отличающаяся тем, что в качестве диспергатора содержит Эмульсоген А, в качестве стабилизатора - Генапол 0-120, а в качестве смазочного компонента - Хостаглисс Д при следующем соотношении компонентов, мас.алмазный микропорошок 2-40 Эмульсоген А 5-30 Генапол 0-120 20-30 Хостаглисс Д 5-10 вазелин остальное.(56)829649, 1981.800175, 1981.612990 5, 1979.2210 1, 1998.94/22970 1.2005758 1, 1994.2058359 1, 1996.2079532 1, 1997.595353, 1978.1333681 1, 1987.1474164 1, 1989. Предлагаемое изобретение относится к алмазным пастам для финишной обработки поверхности деталей из стали и сплавов. Известна алмазная паста, содержащая мас.алмазный микропорошок - 2-40 вазелин 20-40 моностеарат глицерина - 20-40 синтанол - 20-40 1. 6769 1 Недостатком данной пасты является низкая абразивная способность и недостаточно высокое качество обработанной поверхности вследствие наличия в составе моностеарата глицерина. Моностеарат глицерина хотя и является хорошим структурообразователем,загрязняет обрабатываемую поверхность, способствует возникновению эффекта засаливания, что приводит к снижению эксплуатационных свойств пасты. Наиболее близкой к предлагаемой является алмазная паста, содержащая, мас.алмазный порошок - 2-40 олеиновую кислоту - 5-20 стеарин - 15-40 воск - 0,5-0,9 вазелин остальное 2. Недостатком данной пасты является низкая абразивная способность, а также невысокое качество обработанной поверхности. Известно, что эксплуатационные свойства алмазных паст (абразивная способность и качество обработанной поверхности) определяются как характеристиками алмазного порошка (морфологическими, зерновым составом), так и составом основы пасты, в основном, природой и содержанием поверхностно-активных веществ (ПАВ). На абразивную способность паст влияет равномерность распределения алмазных зерен в пасте и устойчивость полученного распределения в объеме. Обеспечение равномерности распределения алмазных зерен в пасте и отсутствие агрегированных частиц достигается введением в основу пасты ПАВ диспергирующего действия(диспергаторов), а устойчивость (стабилизация) пасты, т.е. предотвращение седиментации дисперсных частиц и расслоения пасты, - ПАВ стабилизирующего действия (стабилизаторов). Для повышения адгезии пасты к обрабатываемой поверхности в ее состав вводятся ПАВ антифрикционного действия (смазки). В рассмотренной выше алмазной пасте в качестве диспергатора используется олеиновая кислота, в качестве стабилизатора - стеарин (стеариновая кислота), а в качестве смазочного компонента - воск. Однако олеиновая кислота не обладает заметным диспергирующим действием и не позволяет обеспечить однородность распределения алмазных частиц в пасте и отсутствие агрегатов. Вследствие этого паста характеризуется низкой абразивной способностью и невысоким качеством обработанной поверхности. Помимо этого, наличие в составе пасты олеиновой кислоты в количестве, превышающем 15 мас. , может сопровождаться коррозией обрабатываемых металлических поверхностей. Использование в качестве стабилизатора стеариновой кислоты позволяет обеспечить агрегативную устойчивость пасты. Однако паста указанного выше состава обладает высокой вязкостью и недостаточно равномерно распределяется по поверхности обрабатываемой детали, что приводит к ухудшению качества обрабатываемой поверхности. К недостаткам пасты относится также то, что входящие в ее состав олеиновая и стеариновая кислоты являются дорогостоящими компонентами, используемыми в пищевой промышленности. Воск также является дефицитным натуральным продуктом. Задачей, решаемой изобретением, является повышение абразивной способности алмазной пасты и качества обработанной поверхности. Задача решается следующим образом алмазная паста, содержащая алмазный микропорошок, диспергатор, стабилизатор, смазочный компонент и вазелин, в качестве диспергатора содержит Эмульсоген А, в качестве стабилизатора - Генапол 0-120, а в качестве смазочного компонента - Хостаглисс Д при следующем соотношении компонентов, мас.алмазный микропорошок 2-40 Эмульсоген А 5-30 Генапол 0-120 20-30 Хостаглисс Д 5-10 вазелин остальное. 6769 1 Эмульсоген А относится к классу неионогенных ПАВ и представляет собой полиэтиленгликолевый эфир олеиновой кислоты. Эмульсоген А обладает высокой поверхностной активностью и является эффективным диспергатором. Образование прочных адсорбционных слоев Эмульсогена А на поверхности алмазных частиц препятствует слипанию зерен микропорошка в комки и позволяет получить равномерное распределение зерен в объеме пасты. Генапол 0-120 относится к классу неионогенных ПАВ и представляет собой смесь полиэтиленгликолевых эфиров высших жирных спиртов. Генапол 0-120 обладает высокой поверхностной активностью и является эффективным стабилизатором дисперсных систем. Кроме этого, Генапол 0-120 обладает смачивающими свойствами, способствующими растеканию пасты по обрабатываемой поверхности. Стабилизирующее действие Генапола 0-120 заключается в более полном насыщении адсорбционного слоя ПАВ на поверхности алмазных частиц, связывании частиц дисперсионной среды за счет снижения поверхностного натяжения и образовании вокруг алмазных частиц защитной сольватной оболочки. При этом агрегативная устойчивость системы повышается, седиментация алмазного микропорошка не происходит, паста стабильна в течение длительного времени. Хостаглисс Д представляет собой сложный полиэфир жирных кислот и многоатомных спиртов. Хостаглисс Д является эффективным смазочным компонентом. Добавление Хостаглисса Д в пасту создает граничную смазочную пленку на обрабатываемой поверхности,что увеличивает площадь контакта пасты с поверхностью и адгезию пасты. Это приводит к повышению качества обрабатываемой поверхности. Алмазная паста, содержащая в качестве диспергатора Эмульсоген А, в качестве стабилизатора Генапол 0-120, в качестве смазочного компонента Хостаглисс Д, позволяет получить пасту с равномерным распределением алмазных частиц в объеме, с высокой агрегативной устойчивостью и стабильностью хорошим распределением по обрабатываемой поверхности и высокой адгезией к поверхности. Это обуславливает воспроизводимость эксплуатационных свойств пасты, высокую абразивную способность и высокое качество обработанной поверхности. Сущность способа поясняют примеры конкретного выполнения. Пример 1 (по прототипу). Расплавляют твердый воск в количестве 0,7 мас. , нагревая его до 75-80 , когда он станет жидким, добавляют стеарин в виде порошка или чешуек, а затем мазеобразный вазелин в количестве 44,3 мас. . После того, как компоненты расплавляются и гомогенизируются, температуру массы доводят до 90 и вводят предварительно подогретую до 5060 олеиновую кислоту в количестве 15 мас. , смешанную с 10 мас.алмазного микропорошка фракции 5/3 мкм (ГОСТ 9206-80). Затем пасту охлаждают при постоянном перемешивании до температуры 40 и расфасовывают. По результатам испытаний, согласно ГОСТ 25593-83, абразивная способность пасты составляет 96,3 мг, а параметр шероховатости обработанной поверхности- 0,032 мкм. Пример 2. В стакан помещают 20 мас.Эмульсогена А, 25 мас.Генапола 0-120, 8 мас.Хостаглисса Д и 37 мас.вазелина. Стакан помещают в ультратермостат УТ-15, нагревают до температуры 75 и перемешивают при помощи перемешивающего устройства ППЭ-8 М в течение 0,5 ч до расплавления и гомогенизации смеси. Затем постепенно вводят 10 мас.алмазного микропорошка фракции 5/3 мкм (ГОСТ 9206-80) и перемешивают при 75 в течение 0,5 ч. Затем пасту охлаждают при постоянном перемешивании до температуры 35-40 и расфасовывают. Микроскопическое исследование пасты на микроскопе Биолам показало, что алмазные частицы равномерно распределены в объеме пасты, комки и агрегаты отсутствуют. 3 6769 1 Физико-механические свойства пасты определяли в соответствии с ГОСТ 25593-83 Пасты алмазные. В соответствии с полученными данными абразивная способность пасты составляет 110 мг, параметр шероховатости обработанной поверхности- 0,018 мкм. В таблице приведены примеры получения алмазной пасты по предлагаемому техническому решению и ее физико-механические свойства в зависимости от соотношения компонентов, входящих в состав. Как видно из представленных примеров, задача, решаемая изобретением, достигается при следующем содержании компонентов в алмазной пасте, мас.алмазный микропорошок 2-40 Эмульсоген А 5-30 Генапол 0-120 20-30 Хостаглисс Д 5-10 вазелин остальное. Предлагаемая алмазная паста обладает более высокой абразивной способностью ( в 1,2 раза выше), чем известная, и позволяет значительно повысить качество обработанной поверхности. При этом параметр шероховатости обработанной поверхности уменьшаетсяв 1,8 раза. При содержании в алмазной пасте ПАВ диспергирующего, стабилизирующего и антифрикционного действия в количествах меньших оптимальных значений паста характеризуется неравномерностью распределения алмазных частиц в объеме, наличием комков. Агрегативная устойчивость пасты также снижается. Недостаточное количество смазки не обеспечивает фазовый контакт поверхностей в зоне обработки. В результате абразивная способность пасты уменьшается, а качество обработанной поверхности ухудшается. При содержании в алмазной пасте ПАВ в количествах больших оптимальных значений паста также характеризуется неравномерностью распределения алмазных частиц в объеме и низкой агрегативной устойчивостью вследствие низкой вязкости основы. Таблица Параметр Абрашероховазивная Алмазтости Число пеГенаный ЭмульХостаг- Вазе- способ- поверхно- нетрации пол ность,лисс Д лин микро- соген А сти ,0-120 мг порошок мкм 10 10 10 10 10 10 10 10 10 10 20 20 20 20 20 6769 1 Низкая вязкость пасты приводит к уменьшению адгезионного взаимодействия пасты с обрабатываемой поверхностью. В результате абразивная способность пасты уменьшается,а качество обработанной поверхности ухудшается. Содержание алмазного микропорошка в алмазной пасте ниже 2 мас.и выше 40 мас.не предусмотрено ГОСТ 25593-83 Пасты алмазные. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
