Ременная передача

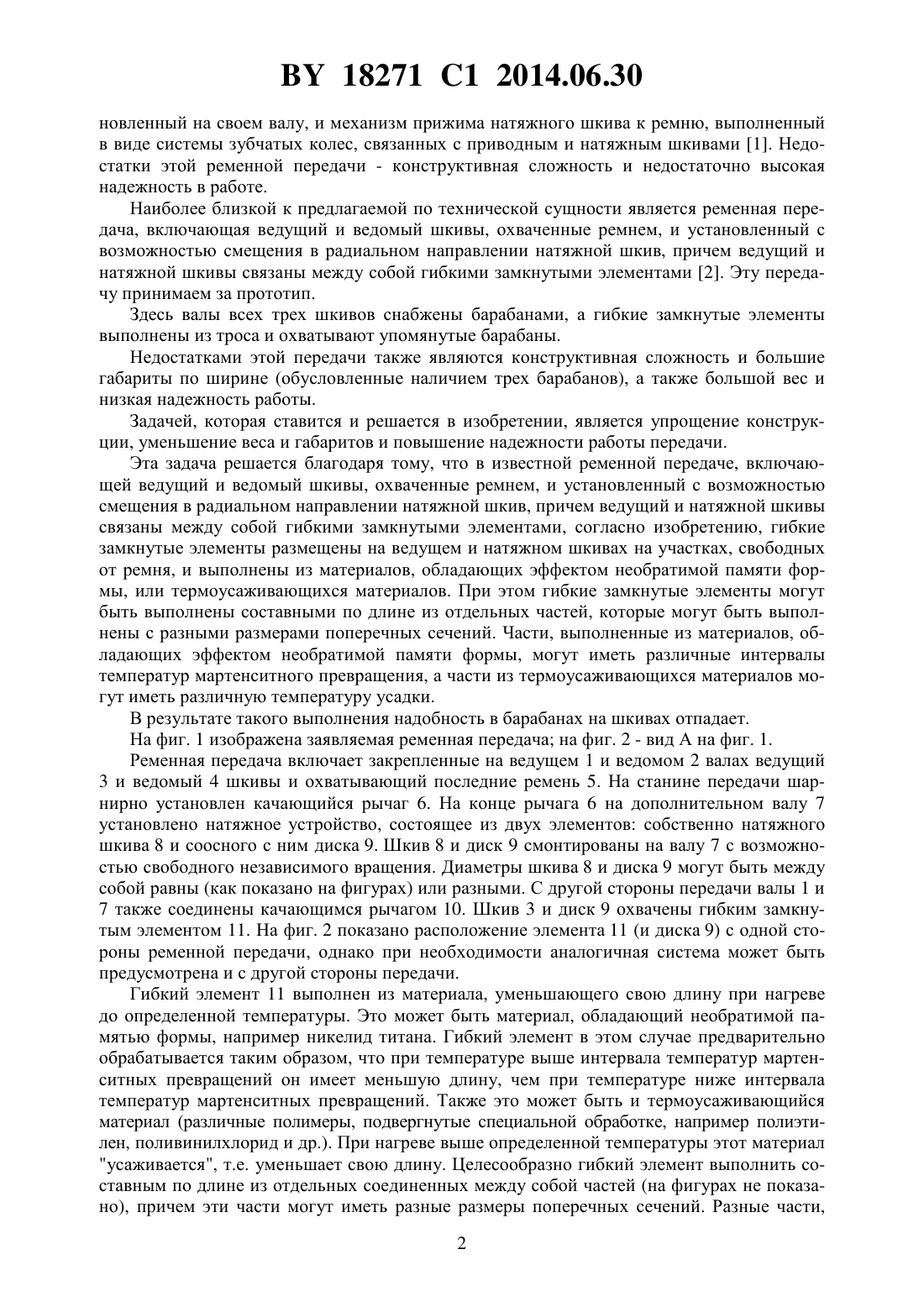

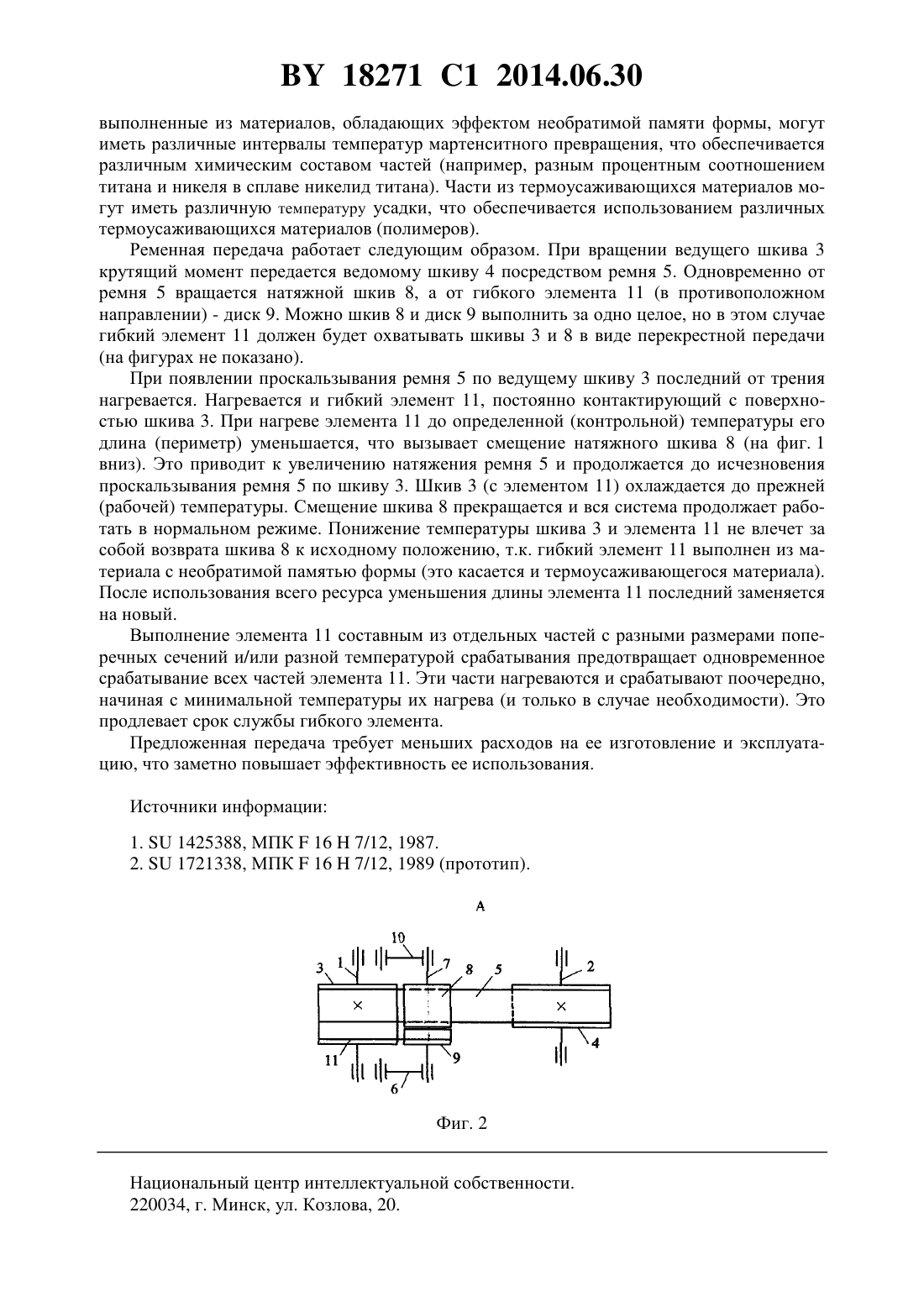

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Ременная передача, включающая ведущий и ведомый шкивы, охваченные ремнем, и установленный с возможностью смещения в радиальном направлении натяжной шкив,причем ведущий и натяжной шкивы связаны между собой гибкими замкнутыми элементами,отличающаяся тем, что гибкие замкнутые элементы размещены на ведущем и натяжном шкивах на участках, свободных от ремня, и выполнены из материалов, обладающих эффектом необратимой памяти формы, или термоусаживающихся материалов. 2. Передача по п. 1, отличающаяся тем, что гибкие замкнутые элементы выполнены составными по длине из отдельных частей. 3. Передача по п. 2, отличающаяся тем, что части имеют разные размеры поперечных сечений. 4. Передача по п. 2, отличающаяся тем, что части, выполненные из материалов, обладающих эффектом необратимой памяти формы, имеют различные интервалы температур мартенситного превращения. 5. Передача по п. 2, отличающаяся тем, что части выполнены из термоусаживающихся материалов, имеющих различную температуру усадки. Фиг. 1 Изобретение относится к машиностроению и может быть использовано в качестве элемента приводов различных машин и станков. Известна ременная передача, содержащая ведущий и ведомый валы, закрепленные на них ведущий и ведомый шкивы, охватывающий последние ремень, натяжной шкив, уста 18271 1 2014.06.30 новленный на своем валу, и механизм прижима натяжного шкива к ремню, выполненный в виде системы зубчатых колес, связанных с приводным и натяжным шкивами 1. Недостатки этой ременной передачи - конструктивная сложность и недостаточно высокая надежность в работе. Наиболее близкой к предлагаемой по технической сущности является ременная передача, включающая ведущий и ведомый шкивы, охваченные ремнем, и установленный с возможностью смещения в радиальном направлении натяжной шкив, причем ведущий и натяжной шкивы связаны между собой гибкими замкнутыми элементами 2. Эту передачу принимаем за прототип. Здесь валы всех трех шкивов снабжены барабанами, а гибкие замкнутые элементы выполнены из троса и охватывают упомянутые барабаны. Недостатками этой передачи также являются конструктивная сложность и большие габариты по ширине (обусловленные наличием трех барабанов), а также большой вес и низкая надежность работы. Задачей, которая ставится и решается в изобретении, является упрощение конструкции, уменьшение веса и габаритов и повышение надежности работы передачи. Эта задача решается благодаря тому, что в известной ременной передаче, включающей ведущий и ведомый шкивы, охваченные ремнем, и установленный с возможностью смещения в радиальном направлении натяжной шкив, причем ведущий и натяжной шкивы связаны между собой гибкими замкнутыми элементами, согласно изобретению, гибкие замкнутые элементы размещены на ведущем и натяжном шкивах на участках, свободных от ремня, и выполнены из материалов, обладающих эффектом необратимой памяти формы, или термоусаживающихся материалов. При этом гибкие замкнутые элементы могут быть выполнены составными по длине из отдельных частей, которые могут быть выполнены с разными размерами поперечных сечений. Части, выполненные из материалов, обладающих эффектом необратимой памяти формы, могут иметь различные интервалы температур мартенситного превращения, а части из термоусаживающихся материалов могут иметь различную температуру усадки. В результате такого выполнения надобность в барабанах на шкивах отпадает. На фиг. 1 изображена заявляемая ременная передача на фиг. 2 - вид А на фиг. 1. Ременная передача включает закрепленные на ведущем 1 и ведомом 2 валах ведущий 3 и ведомый 4 шкивы и охватывающий последние ремень 5. На станине передачи шарнирно установлен качающийся рычаг 6. На конце рычага 6 на дополнительном валу 7 установлено натяжное устройство, состоящее из двух элементов собственно натяжного шкива 8 и соосного с ним диска 9. Шкив 8 и диск 9 смонтированы на валу 7 с возможностью свободного независимого вращения. Диаметры шкива 8 и диска 9 могут быть между собой равны (как показано на фигурах) или разными. С другой стороны передачи валы 1 и 7 также соединены качающимся рычагом 10. Шкив 3 и диск 9 охвачены гибким замкнутым элементом 11. На фиг. 2 показано расположение элемента 11 (и диска 9) с одной стороны ременной передачи, однако при необходимости аналогичная система может быть предусмотрена и с другой стороны передачи. Гибкий элемент 11 выполнен из материала, уменьшающего свою длину при нагреве до определенной температуры. Это может быть материал, обладающий необратимой памятью формы, например никелид титана. Гибкий элемент в этом случае предварительно обрабатывается таким образом, что при температуре выше интервала температур мартенситных превращений он имеет меньшую длину, чем при температуре ниже интервала температур мартенситных превращений. Также это может быть и термоусаживающийся материал (различные полимеры, подвергнутые специальной обработке, например полиэтилен, поливинилхлорид и др.). При нагреве выше определенной температуры этот материал усаживается, т.е. уменьшает свою длину. Целесообразно гибкий элемент выполнить составным по длине из отдельных соединенных между собой частей (на фигурах не показано), причем эти части могут иметь разные размеры поперечных сечений. Разные части,2 18271 1 2014.06.30 выполненные из материалов, обладающих эффектом необратимой памяти формы, могут иметь различные интервалы температур мартенситного превращения, что обеспечивается различным химическим составом частей (например, разным процентным соотношением титана и никеля в сплаве никелид титана). Части из термоусаживающихся материалов могут иметь различную температуру усадки, что обеспечивается использованием различных термоусаживающихся материалов (полимеров). Ременная передача работает следующим образом. При вращении ведущего шкива 3 крутящий момент передается ведомому шкиву 4 посредством ремня 5. Одновременно от ремня 5 вращается натяжной шкив 8, а от гибкого элемента 11 (в противоположном направлении) - диск 9. Можно шкив 8 и диск 9 выполнить за одно целое, но в этом случае гибкий элемент 11 должен будет охватывать шкивы 3 и 8 в виде перекрестной передачи(на фигурах не показано). При появлении проскальзывания ремня 5 по ведущему шкиву 3 последний от трения нагревается. Нагревается и гибкий элемент 11, постоянно контактирующий с поверхностью шкива 3. При нагреве элемента 11 до определенной (контрольной) температуры его длина (периметр) уменьшается, что вызывает смещение натяжного шкива 8 (на фиг. 1 вниз). Это приводит к увеличению натяжения ремня 5 и продолжается до исчезновения проскальзывания ремня 5 по шкиву 3. Шкив 3 (с элементом 11) охлаждается до прежней(рабочей) температуры. Смещение шкива 8 прекращается и вся система продолжает работать в нормальном режиме. Понижение температуры шкива 3 и элемента 11 не влечет за собой возврата шкива 8 к исходному положению, т.к. гибкий элемент 11 выполнен из материала с необратимой памятью формы (это касается и термоусаживающегося материала). После использования всего ресурса уменьшения длины элемента 11 последний заменяется на новый. Выполнение элемента 11 составным из отдельных частей с разными размерами поперечных сечений и/или разной температурой срабатывания предотвращает одновременное срабатывание всех частей элемента 11. Эти части нагреваются и срабатывают поочередно,начиная с минимальной температуры их нагрева (и только в случае необходимости). Это продлевает срок службы гибкого элемента. Предложенная передача требует меньших расходов на ее изготовление и эксплуатацию, что заметно повышает эффективность ее использования. Источники информации 1.1425388, МПК 167/12, 1987. 2.1721338, МПК 167/12, 1989 (прототип). Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
