Ременная сортировка корнеклубнеплодов

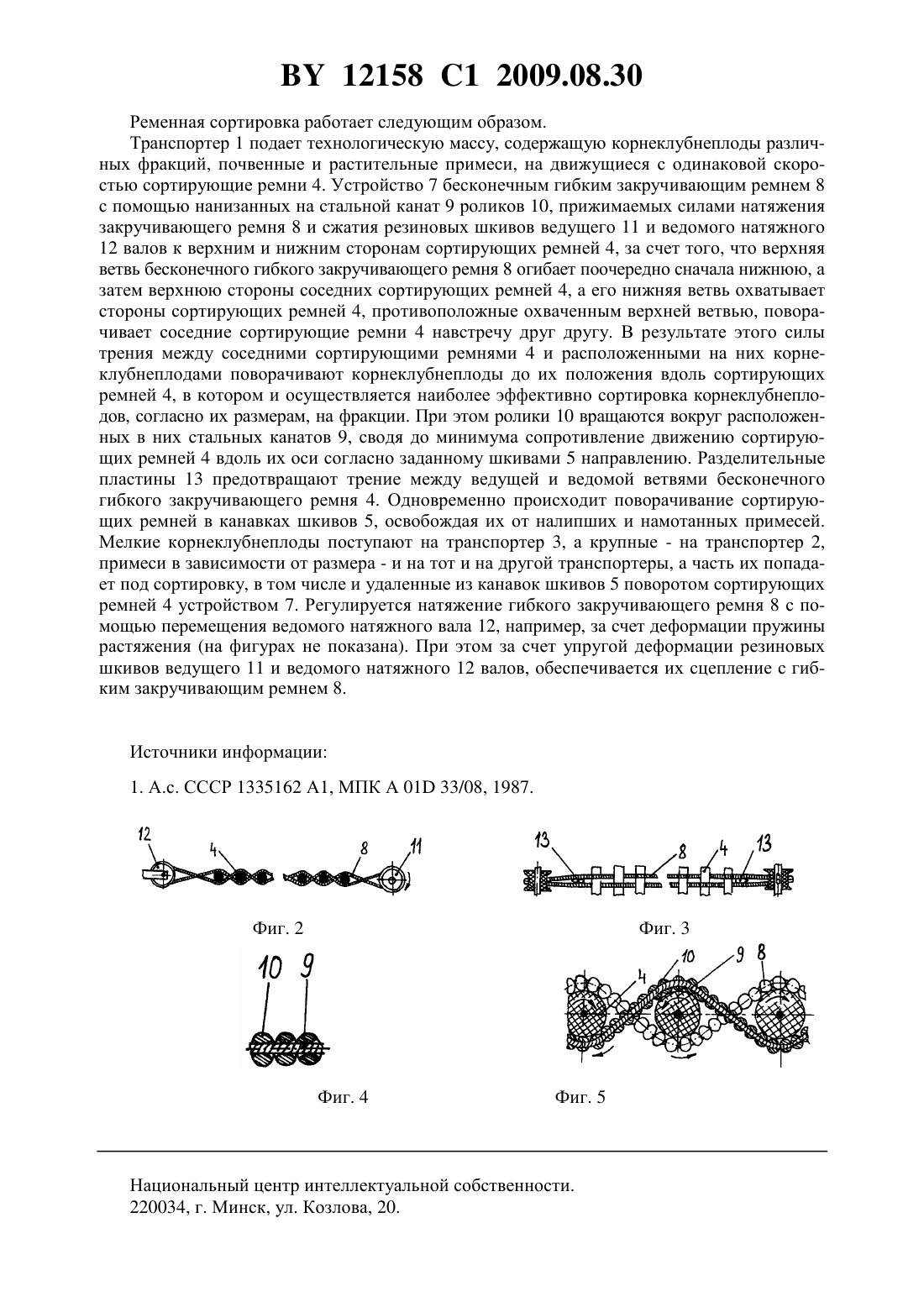

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ременная сортировка корнеклубнеплодов, содержащая калибрующий орган, образованный системой круглых сортирующих ремней, расположенных в канавках шкивов, огибающий сортирующие ремни бесконечный гибкий закручивающий ремень, расположенный на своих шкивах, отличающаяся тем, что верхняя ветвь бесконечного гибкого закручивающего ремня огибает поочередно сначала нижнюю, а затем верхнюю стороны соседних сортирующих ремней, а нижняя ветвь бесконечного гибкого закручивающего ремня охватывает стороны сортирующих ремней, противоположные охваченным верхней ветвью,причем между ветвями бесконечного гибкого закручивающего ремня перед его шкивами установлены разделительные пластины, а бесконечный гибкий закручивающий ремень выполнен в виде стального каната с нанизанными на него вплотную друг к другу роликами, при этом его шкивы выполнены резиновыми. Фиг. 1 Изобретение относится к области сельскохозяйственного машиностроения, а именно к рабочим органам для разделения плодов и корнеклубнеплодов на размерные фракции. Известна ременная сортировка корнеклубнеплодов, содержащая калибрующий орган,образованный системой круглых сортирующих ремней, расположенных в канавках шки 12158 1 2009.08.30 вов, огибающий сортирующие ремни бесконечный гибкий закручивающий ремень, расположенный на своих шкивах поперечно относительно сортирующих ремней и имеющий прижимное к ним устройство 1. Такая ременная сортировка не позволяет производить качественное разделение плодов на фракции, так как после их попадания на сортирующую поверхность плоды не подвергаются существенному дополнительному внешнему воздействию, а лишь могут перекатываться по ней под действием вибрации и особенностей своей формы. Плоды в течение короткого времени перемещаются на параллельных движущихся с равной скоростью ремнях к выходу из устройства или проскакивают между ними, попадая в мелкую фракцию. Если форма поверхности плодов отличается от близкой к шаровой, то возможность прохождения их между ремнями во многом будет зависеть от расположения плода относительно ремней в момент его попадания на сортирующую поверхность. Поэтому, например,мелкие корнеплоды моркови, при их первоначальном попадании на сортировальную поверхность в положении по длине, близком к перпендикулярному относительно сортирующих ремней, далее уже мало меняют свою ориентацию относительно их и выносятся сортирующими ремнями в крупную фракцию, что снижает качество сортировки и требует дальнейшей доработки сортированного материала вручную. Огибающий сортирующие ремни бесконечный гибкий закручивающий ремень, расположенный на своих шкивах поперечно относительно сортирующих ремней и имеющий прижимное к ним устройство, закручивает все сортирующие ремни одновременно в одном направлении, что не оказывает влияния на их сортирующую способность. Задача, которую решает изобретение, заключается в повышении качества разделения плодов и корнеплодов на размерные фракции. Поставленная задача решается с помощью ременной сортировки корнеклубнеплодов,содержащей калибрующий орган, образованный системой круглых сортирующих ремней,расположенных в канавках шкивов, огибающий сортирующие ремни бесконечный гибкий закручивающий ремень, расположенный на своих шкивах, где верхняя ветвь бесконечного гибкого закручивающего ремня огибает поочередно сначала нижнюю, а затем верхнюю стороны соседних сортирующих ремней, а нижняя ветвь бесконечного гибкого закручивающего ремня охватывает стороны сортирующих ремней, противоположные охваченным верхней ветвью, причем между ветвями бесконечного гибкого закручивающего ремня перед его шкивами установлены разделительные пластины, а бесконечный гибкий закручивающий ремень выполнен в виде стального каната с нанизанными на него вплотную друг к другу роликами, при этом его шкивы выполнены резиновыми. На фиг. 1 показана схема ременной сортировки, вид сбоку на фиг. 2 - схема устройства для поворота сортирующих ремней вокруг своей оси, вид вдоль сортирующих ремней на фиг. 3 - схема устройства для поворота сортирующих ремней вокруг своей оси, вид сверху на фиг. 4 - разрез бесконечного гибкого закручивающего ремня на фиг. 5 - фрагмент фиг. 2 в увеличенном масштабе. Ременная сортировка содержит транспортеры 1, 2 и 3 соответственно для загрузки и выгрузки крупной и мелкой фракций, калибрующий орган, образованный системой сортирующих ремней 4, огибающих шкивы 5, встряхиватель 6 и устройство 7 для поворота сортирующих ремней 4 вокруг своей оси. Устройство 7 образовано бесконечным гибким закручивающим ремнем 8, выполненным в виде стального каната 9 с нанизанными на него вплотную друг к другу роликами 10, огибающим выполненные из резины шкивы ведущего 11 и ведомого натяжного 12 валов поперечно относительно сортирующих ремней 4. Верхняя ветвь бесконечного гибкого закручивающего ремня 8 огибает поочередно сначала нижнюю, а затем верхнюю стороны соседних сортирующих ремней 4, а нижняя ветвь охватывает стороны сортирующих ремней 4, противоположные охваченным верхней ветвью. Между ветвями бесконечного закручивающего ремня 8 до сортирующих ремней 4 и перед шкивами ведущего 11 и ведомого натяжного 12 валов установлены разделительные пластины 13. Устройство 7 может содержать несколько закручивающих ремней 8, а ременная сортировка - несколько устройств 7. 2 12158 1 2009.08.30 Ременная сортировка работает следующим образом. Транспортер 1 подает технологическую массу, содержащую корнеклубнеплоды различных фракций, почвенные и растительные примеси, на движущиеся с одинаковой скоростью сортирующие ремни 4. Устройство 7 бесконечным гибким закручивающим ремнем 8 с помощью нанизанных на стальной канат 9 роликов 10, прижимаемых силами натяжения закручивающего ремня 8 и сжатия резиновых шкивов ведущего 11 и ведомого натяжного 12 валов к верхним и нижним сторонам сортирующих ремней 4, за счет того, что верхняя ветвь бесконечного гибкого закручивающего ремня 8 огибает поочередно сначала нижнюю, а затем верхнюю стороны соседних сортирующих ремней 4, а его нижняя ветвь охватывает стороны сортирующих ремней 4, противоположные охваченным верхней ветвью, поворачивает соседние сортирующие ремни 4 навстречу друг другу. В результате этого силы трения между соседними сортирующими ремнями 4 и расположенными на них корнеклубнеплодами поворачивают корнеклубнеплоды до их положения вдоль сортирующих ремней 4, в котором и осуществляется наиболее эффективно сортировка корнеклубнеплодов, согласно их размерам, на фракции. При этом ролики 10 вращаются вокруг расположенных в них стальных канатов 9, сводя до минимума сопротивление движению сортирующих ремней 4 вдоль их оси согласно заданному шкивами 5 направлению. Разделительные пластины 13 предотвращают трение между ведущей и ведомой ветвями бесконечного гибкого закручивающего ремня 4. Одновременно происходит поворачивание сортирующих ремней в канавках шкивов 5, освобождая их от налипших и намотанных примесей. Мелкие корнеклубнеплоды поступают на транспортер 3, а крупные - на транспортер 2,примеси в зависимости от размера - и на тот и на другой транспортеры, а часть их попадает под сортировку, в том числе и удаленные из канавок шкивов 5 поворотом сортирующих ремней 4 устройством 7. Регулируется натяжение гибкого закручивающего ремня 8 с помощью перемещения ведомого натяжного вала 12, например, за счет деформации пружины растяжения (на фигурах не показана). При этом за счет упругой деформации резиновых шкивов ведущего 11 и ведомого натяжного 12 валов, обеспечивается их сцепление с гибким закручивающим ремнем 8. Источники информации 1. А.с. СССР 1335162 А 1, МПК А 01 33/08, 1987. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
