Ременная передача

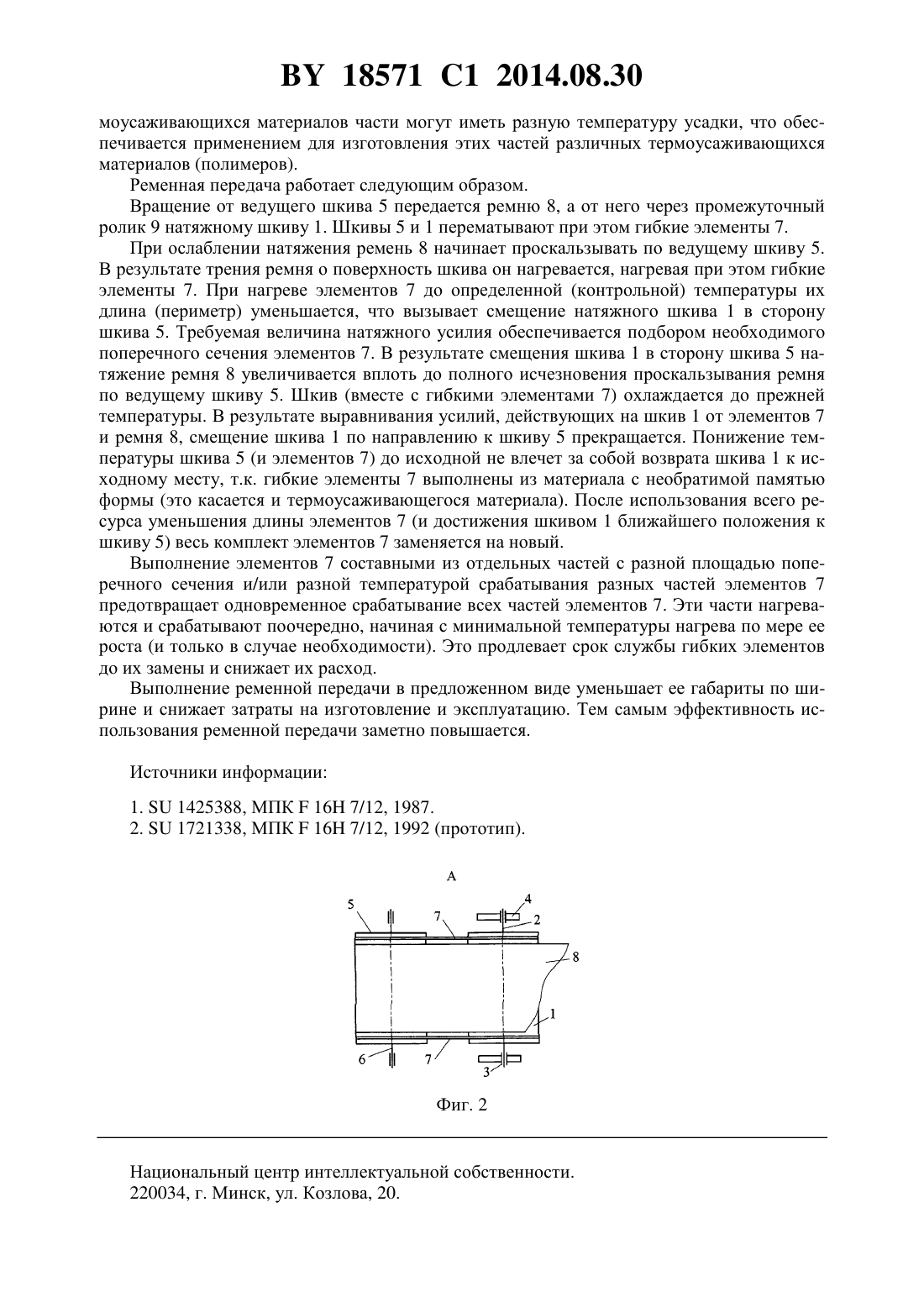

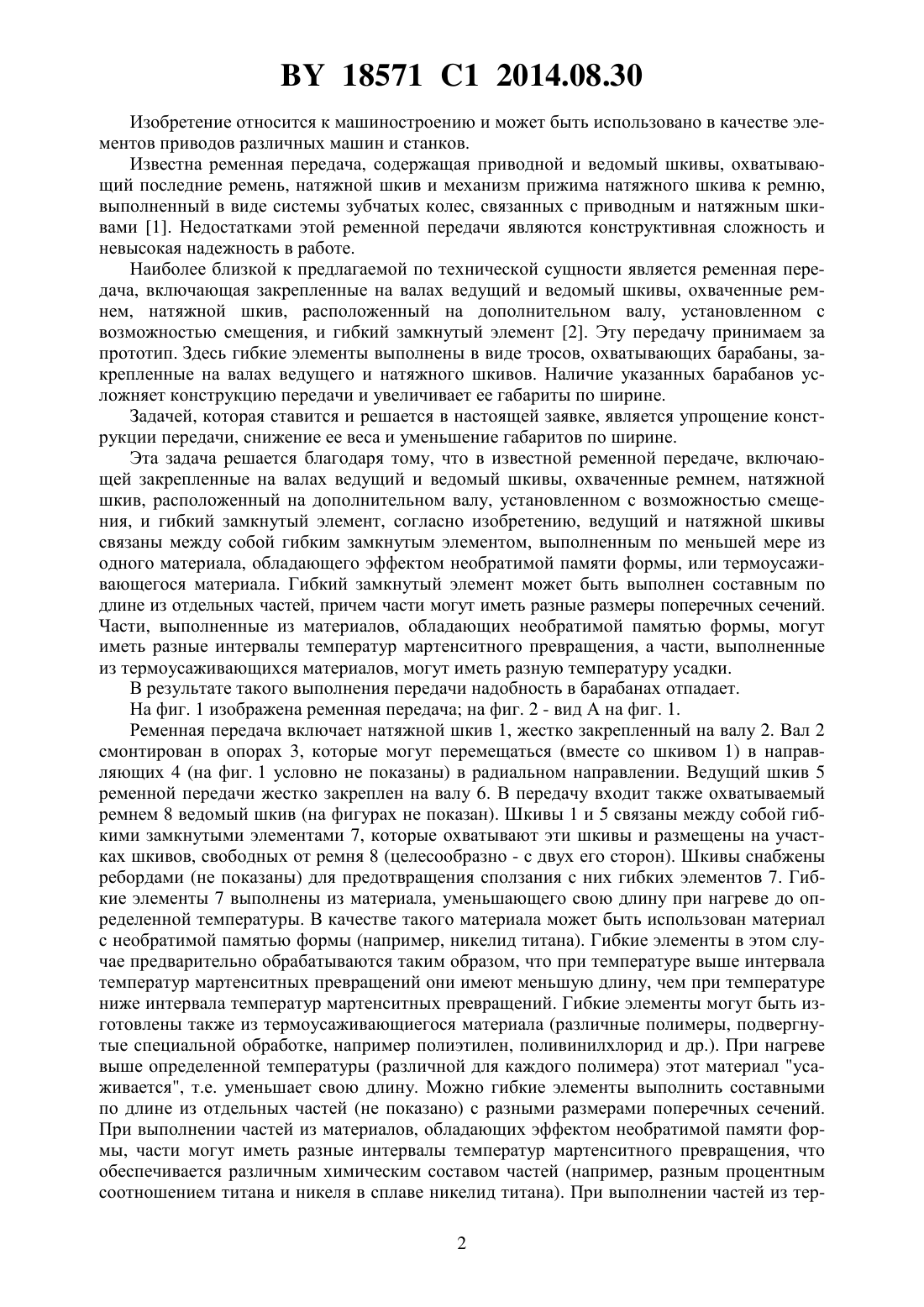

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) 1. Ременная передача, включающая закрепленные на валах ведущий и ведомый шкивы, охваченные ремнем, натяжной шкив, расположенный на дополнительном валу, установленном с возможностью смещения, и гибкий замкнутый элемент, отличающаяся тем,что ведущий и натяжной шкивы связаны между собой гибким замкнутым элементом, выполненным по меньшей мере из одного материала, обладающего эффектом необратимой памяти формы, или термоусаживающегося материала. 2. Передача по п. 1, отличающаяся тем, что гибкий замкнутый элемент выполнен составным по длине из отдельных частей. 3. Передача по п. 2, отличающаяся тем, что части имеют разные размеры поперечных сечений. 4. Передача по п. 2, отличающаяся тем, что части, выполненные из материалов, обладающих эффектом необратимой памяти формы, имеют разные интервалы температур мартенситного превращения. 5. Передача по п. 2, отличающаяся тем, что части, выполненные из термоусаживающихся материалов, имеют разную температуру усадки. 18571 1 2014.08.30 Изобретение относится к машиностроению и может быть использовано в качестве элементов приводов различных машин и станков. Известна ременная передача, содержащая приводной и ведомый шкивы, охватывающий последние ремень, натяжной шкив и механизм прижима натяжного шкива к ремню,выполненный в виде системы зубчатых колес, связанных с приводным и натяжным шкивами 1. Недостатками этой ременной передачи являются конструктивная сложность и невысокая надежность в работе. Наиболее близкой к предлагаемой по технической сущности является ременная передача, включающая закрепленные на валах ведущий и ведомый шкивы, охваченные ремнем, натяжной шкив, расположенный на дополнительном валу, установленном с возможностью смещения, и гибкий замкнутый элемент 2. Эту передачу принимаем за прототип. Здесь гибкие элементы выполнены в виде тросов, охватывающих барабаны, закрепленные на валах ведущего и натяжного шкивов. Наличие указанных барабанов усложняет конструкцию передачи и увеличивает ее габариты по ширине. Задачей, которая ставится и решается в настоящей заявке, является упрощение конструкции передачи, снижение ее веса и уменьшение габаритов по ширине. Эта задача решается благодаря тому, что в известной ременной передаче, включающей закрепленные на валах ведущий и ведомый шкивы, охваченные ремнем, натяжной шкив, расположенный на дополнительном валу, установленном с возможностью смещения, и гибкий замкнутый элемент, согласно изобретению, ведущий и натяжной шкивы связаны между собой гибким замкнутым элементом, выполненным по меньшей мере из одного материала, обладающего эффектом необратимой памяти формы, или термоусаживающегося материала. Гибкий замкнутый элемент может быть выполнен составным по длине из отдельных частей, причем части могут иметь разные размеры поперечных сечений. Части, выполненные из материалов, обладающих необратимой памятью формы, могут иметь разные интервалы температур мартенситного превращения, а части, выполненные из термоусаживающихся материалов, могут иметь разную температуру усадки. В результате такого выполнения передачи надобность в барабанах отпадает. На фиг. 1 изображена ременная передача на фиг. 2 - вид А на фиг. 1. Ременная передача включает натяжной шкив 1, жестко закрепленный на валу 2. Вал 2 смонтирован в опорах 3, которые могут перемещаться (вместе со шкивом 1) в направляющих 4 (на фиг. 1 условно не показаны) в радиальном направлении. Ведущий шкив 5 ременной передачи жестко закреплен на валу 6. В передачу входит также охватываемый ремнем 8 ведомый шкив (на фигурах не показан). Шкивы 1 и 5 связаны между собой гибкими замкнутыми элементами 7, которые охватывают эти шкивы и размещены на участках шкивов, свободных от ремня 8 (целесообразно - с двух его сторон). Шкивы снабжены ребордами (не показаны) для предотвращения сползания с них гибких элементов 7. Гибкие элементы 7 выполнены из материала, уменьшающего свою длину при нагреве до определенной температуры. В качестве такого материала может быть использован материал с необратимой памятью формы (например, никелид титана). Гибкие элементы в этом случае предварительно обрабатываются таким образом, что при температуре выше интервала температур мартенситных превращений они имеют меньшую длину, чем при температуре ниже интервала температур мартенситных превращений. Гибкие элементы могут быть изготовлены также из термоусаживающиегося материала (различные полимеры, подвергнутые специальной обработке, например полиэтилен, поливинилхлорид и др.). При нагреве выше определенной температуры (различной для каждого полимера) этот материал усаживается, т.е. уменьшает свою длину. Можно гибкие элементы выполнить составными по длине из отдельных частей (не показано) с разными размерами поперечных сечений. При выполнении частей из материалов, обладающих эффектом необратимой памяти формы, части могут иметь разные интервалы температур мартенситного превращения, что обеспечивается различным химическим составом частей (например, разным процентным соотношением титана и никеля в сплаве никелид титана). При выполнении частей из тер 2 18571 1 2014.08.30 моусаживающихся материалов части могут иметь разную температуру усадки, что обеспечивается применением для изготовления этих частей различных термоусаживающихся материалов (полимеров). Ременная передача работает следующим образом. Вращение от ведущего шкива 5 передается ремню 8, а от него через промежуточный ролик 9 натяжному шкиву 1. Шкивы 5 и 1 перематывают при этом гибкие элементы 7. При ослаблении натяжения ремень 8 начинает проскальзывать по ведущему шкиву 5. В результате трения ремня о поверхность шкива он нагревается, нагревая при этом гибкие элементы 7. При нагреве элементов 7 до определенной (контрольной) температуры их длина (периметр) уменьшается, что вызывает смещение натяжного шкива 1 в сторону шкива 5. Требуемая величина натяжного усилия обеспечивается подбором необходимого поперечного сечения элементов 7. В результате смещения шкива 1 в сторону шкива 5 натяжение ремня 8 увеличивается вплоть до полного исчезновения проскальзывания ремня по ведущему шкиву 5. Шкив (вместе с гибкими элементами 7) охлаждается до прежней температуры. В результате выравнивания усилий, действующих на шкив 1 от элементов 7 и ремня 8, смещение шкива 1 по направлению к шкиву 5 прекращается. Понижение температуры шкива 5 (и элементов 7) до исходной не влечет за собой возврата шкива 1 к исходному месту, т.к. гибкие элементы 7 выполнены из материала с необратимой памятью формы (это касается и термоусаживающегося материала). После использования всего ресурса уменьшения длины элементов 7 (и достижения шкивом 1 ближайшего положения к шкиву 5) весь комплект элементов 7 заменяется на новый. Выполнение элементов 7 составными из отдельных частей с разной площадью поперечного сечения и/или разной температурой срабатывания разных частей элементов 7 предотвращает одновременное срабатывание всех частей элементов 7. Эти части нагреваются и срабатывают поочередно, начиная с минимальной температуры нагрева по мере ее роста (и только в случае необходимости). Это продлевает срок службы гибких элементов до их замены и снижает их расход. Выполнение ременной передачи в предложенном виде уменьшает ее габариты по ширине и снижает затраты на изготовление и эксплуатацию. Тем самым эффективность использования ременной передачи заметно повышается. Источники информации 1.1425388, МПК 16 7/12, 1987. 2.1721338, МПК 16 7/12, 1992 (прототип). Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
