Ременная передача

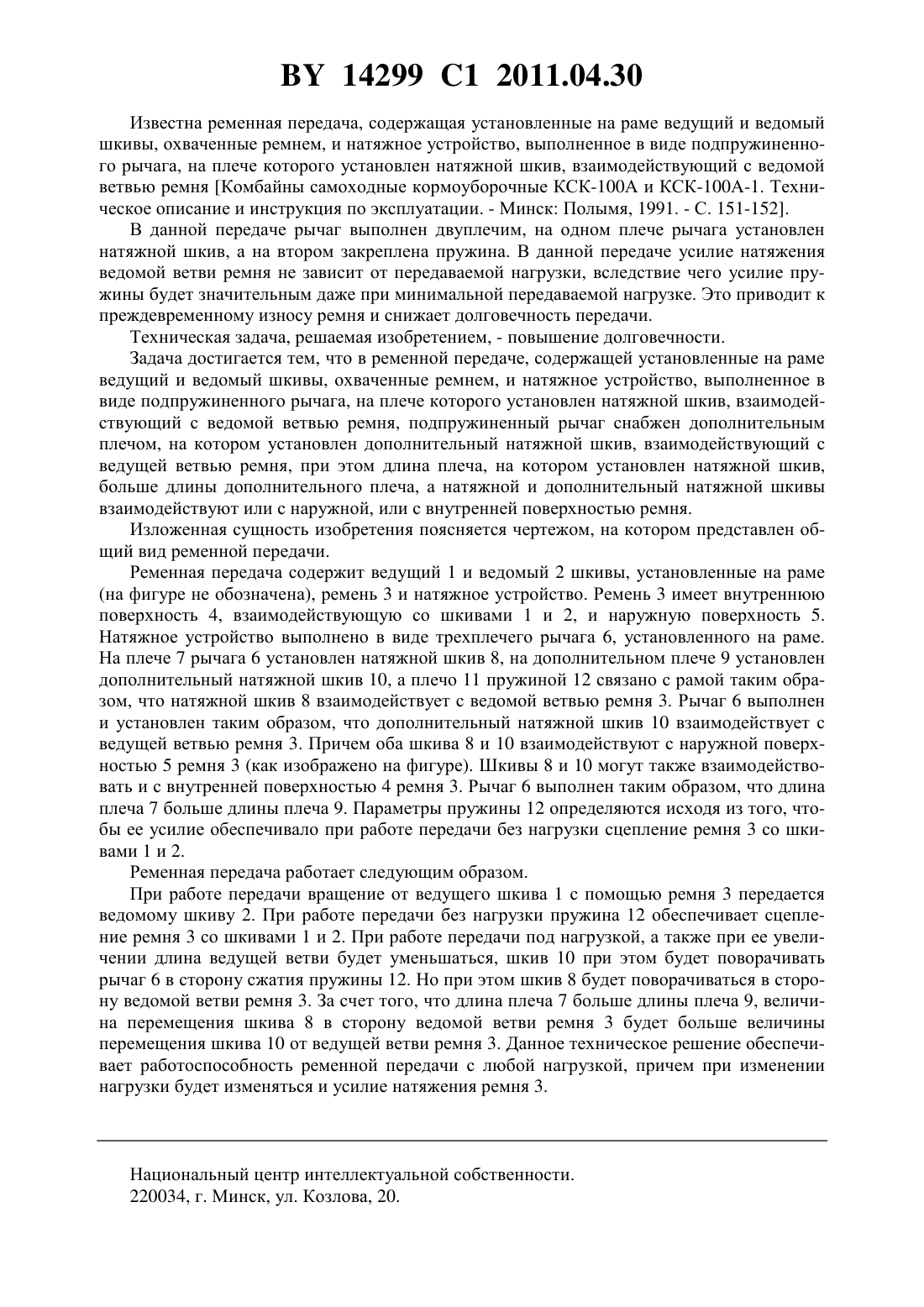

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Чупрынин Юрий Вячеславович Вырский Алексей Николаевич Котов Андрей Викторович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайны самоходные кормоуборочные КСК-100 А и КСК-100 А-1. Техническое описание и инструкция по эксплуатации. - Минск Полымя, 1991. С. 151-152.2159882 1, 2000.1828769, 1931.1257660, 1918.4069719, 1978.4511348, 1985.77927 1, 2008.1227864 1, 1986.644989, 1979.(57) Ременная передача, содержащая установленные на раме ведущий и ведомый шкивы,охваченные ремнем, и натяжное устройство, выполненное в виде подпружиненного рычага, на плече которого установлен натяжной шкив, взаимодействующий с ведомой ветвью ремня, отличающаяся тем, что подпружиненный рычаг снабжен дополнительным плечом, на котором установлен дополнительный натяжной шкив, взаимодействующий с ведущей ветвью ремня, при этом длина плеча, на котором установлен натяжной шкив,больше длины дополнительного плеча, а натяжной и дополнительный натяжной шкивы взаимодействуют или с наружной, или с внутренней поверхностью ремня. Изобретение относится к машиностроению, в частности к ременным передачам, и может использоваться в приводах различных сельскохозяйственных машин. 14299 1 2011.04.30 Известна ременная передача, содержащая установленные на раме ведущий и ведомый шкивы, охваченные ремнем, и натяжное устройство, выполненное в виде подпружиненного рычага, на плече которого установлен натяжной шкив, взаимодействующий с ведомой ветвью ремня Комбайны самоходные кормоуборочные КСК-100 А и КСК-100 А-1. Техническое описание и инструкция по эксплуатации. - Минск Полымя, 1991. - С. 151-152. В данной передаче рычаг выполнен двуплечим, на одном плече рычага установлен натяжной шкив, а на втором закреплена пружина. В данной передаче усилие натяжения ведомой ветви ремня не зависит от передаваемой нагрузки, вследствие чего усилие пружины будет значительным даже при минимальной передаваемой нагрузке. Это приводит к преждевременному износу ремня и снижает долговечность передачи. Техническая задача, решаемая изобретением, - повышение долговечности. Задача достигается тем, что в ременной передаче, содержащей установленные на раме ведущий и ведомый шкивы, охваченные ремнем, и натяжное устройство, выполненное в виде подпружиненного рычага, на плече которого установлен натяжной шкив, взаимодействующий с ведомой ветвью ремня, подпружиненный рычаг снабжен дополнительным плечом, на котором установлен дополнительный натяжной шкив, взаимодействующий с ведущей ветвью ремня, при этом длина плеча, на котором установлен натяжной шкив,больше длины дополнительного плеча, а натяжной и дополнительный натяжной шкивы взаимодействуют или с наружной, или с внутренней поверхностью ремня. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид ременной передачи. Ременная передача содержит ведущий 1 и ведомый 2 шкивы, установленные на раме(на фигуре не обозначена), ремень 3 и натяжное устройство. Ремень 3 имеет внутреннюю поверхность 4, взаимодействующую со шкивами 1 и 2, и наружную поверхность 5. Натяжное устройство выполнено в виде трехплечего рычага 6, установленного на раме. На плече 7 рычага 6 установлен натяжной шкив 8, на дополнительном плече 9 установлен дополнительный натяжной шкив 10, а плечо 11 пружиной 12 связано с рамой таким образом, что натяжной шкив 8 взаимодействует с ведомой ветвью ремня 3. Рычаг 6 выполнен и установлен таким образом, что дополнительный натяжной шкив 10 взаимодействует с ведущей ветвью ремня 3. Причем оба шкива 8 и 10 взаимодействуют с наружной поверхностью 5 ремня 3 (как изображено на фигуре). Шкивы 8 и 10 могут также взаимодействовать и с внутренней поверхностью 4 ремня 3. Рычаг 6 выполнен таким образом, что длина плеча 7 больше длины плеча 9. Параметры пружины 12 определяются исходя из того, чтобы ее усилие обеспечивало при работе передачи без нагрузки сцепление ремня 3 со шкивами 1 и 2. Ременная передача работает следующим образом. При работе передачи вращение от ведущего шкива 1 с помощью ремня 3 передается ведомому шкиву 2. При работе передачи без нагрузки пружина 12 обеспечивает сцепление ремня 3 со шкивами 1 и 2. При работе передачи под нагрузкой, а также при ее увеличении длина ведущей ветви будет уменьшаться, шкив 10 при этом будет поворачивать рычаг 6 в сторону сжатия пружины 12. Но при этом шкив 8 будет поворачиваться в сторону ведомой ветви ремня 3. За счет того, что длина плеча 7 больше длины плеча 9, величина перемещения шкива 8 в сторону ведомой ветви ремня 3 будет больше величины перемещения шкива 10 от ведущей ветви ремня 3. Данное техническое решение обеспечивает работоспособность ременной передачи с любой нагрузкой, причем при изменении нагрузки будет изменяться и усилие натяжения ремня 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
