Номер патента: 17870

Опубликовано: 30.12.2013

Авторы: Агейчик Валерий Александрович, Романюк Николай Николаевич, Шило Иван Николаевич

МПК: B62D 55/21

Метки: резинометаллический, гусеничной, средства, шарнир, транспортного, цепи

Текст:

...поверхностей усеченного прямого конуса с углом наклона образующей этого конуса к его оси симметрии, совпа 2 17870 1 2013.12.30 дающей с осью симметрии пальца, равным углу наклона боковой стороны трапеции в сечении выступа по оси симметрии пальца шарнира к ее большему основанию в пальце в местах установки резиновых колец на всю ширину последних выполнены выточки глубиной, равной двойной величине допускаемого упругого эксцентриситета шарнира....

Номер патента: 17869

Опубликовано: 30.12.2013

Авторы: Шило Иван Николаевич, Агейчик Валерий Александрович, Романюк Николай Николаевич

МПК: B62D 55/21

Метки: средства, шарнир, гусеничной, транспортного, цепи, резинометаллический

Текст:

...сферической с центром в точке пересечения его осей симметрии в пальце в местах установки резиновых колец на всю ширину последних выполнены выточки глубиной, равной двойной величине допускаемого упругого эксцентриситета шарнира. На фигуре изображен резинометаллический шарнир в разрезе. Резинометаллический шарнир для гусеничной цепи транспортного средства содержит резиновые кольца 1, установленные на металлическом пальце 2 шарнира, и...

Номер патента: U 8342

Опубликовано: 30.06.2012

Авторы: Коробкин Владимир Андреевич, Калугина Ольга Николаевна, Ханко Леонид Федорович, Амельченко Петр Адамович, Малец Евгений Анатольевич

МПК: F16H 47/02

Метки: трансмиссия, бесступенчатая, машины, гидромеханическая, гусеничной

Текст:

...приводов гусениц соответствующих бортов гусеничной машины, солнечные шестерни кинематически соединены с реверсивными гидромоторами, а коронные шестерни механически соединены между собой и кинематически соединены зубчатой передачей со входным валом трансмиссии через фрикционную муфту, снабженную тормозом на ведомом ее элементе, при этом с входным валом трансмиссии кинематически соединены реверсивные регулируемые гидронасосы, каждый из...

Номер патента: U 8207

Опубликовано: 30.04.2012

Авторы: Крякин Виктор Васильевич, Тамело Владимир Федорович, Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: B62D 55/08

Метки: гусеничной, машины, часть, ходовая

Текст:

...датчиком 26, установленным на гидропневматической рессоре 11, связанным с блоком управления (не показан). Ходовая часть гусеничной машины работает следующим образом. Пневматические полости 19 гидропневматических баллонов 17 гидропневматических рессор 11 заправляются газом (азот) до расчетного зарядного давления через зарядный клапан. При стоянке гусеничной машины без навесного и полуприцепного технологического оборудования корпус 7...

Номер патента: U 8089

Опубликовано: 30.04.2012

Авторы: Романюк Николай Николаевич, Шило Иван Николаевич, Агейчик Валерий Александрович

МПК: B62D 55/21

Метки: резинометаллический, гусеничной, транспортного, средства, шарнир, цепи

Текст:

...в сторону пальца, имеет в сечении, проходящем через ось симметрии пальца шарнира, форму равнобочной трапеции, расположенной сво 2 80892012.04.30 им большим основанием в сторону оси симметрии пальца шарнира, при этом примыкающие к выступу на внутренней поверхности кольца торцевые поверхности втулок выполнены каждая в виде боковых поверхностей усеченного прямого конуса, обращенного большим основанием в сторону выступа на внутренней...

Номер патента: U 8052

Опубликовано: 30.04.2012

Авторы: Шило Иван Николаевич, Агейчик Валерий Александрович, Романюк Николай Николаевич

МПК: B62D 55/21

Метки: средства, транспортного, цепи, гусеничной, шарнир, резинометаллический

Текст:

...относительно втулок кольцо, при этом втулки снабжены буртиками, являющимися ограничителями осевого перемещения кольца, где наружная контактирующая с проушиной поверхность кольца выполнена шаровой с центром в точке пересечения его осей симметрии, а в металлическом пальце в местах установки на них резиновых колец выполнены на всю их ширину выточки глубиной, равной двум величинам допускаемого упругого эксцентриситета шарнира. На фигуре...

Номер патента: U 6711

Опубликовано: 30.10.2010

Авторы: Котлобай Андрей Анатольевич, Крякин Виктор Васильевич, Костко Юрий Викторович, Тамело Владимир Федорович, Котлобай Анатолий Яковлевич

МПК: B62D 55/08

Метки: часть, машины, ходовая, гусеничной

Текст:

...полостью 18 каналом 25, в цепи которого установлен двухпозиционный гидрораспределитель 26 с электромагнитным управлением, запирающий канал 25 во второй позиции, обратный клапан 27 с калиброванным каналом 28 в плунжере обратного клапана 27. Гидравлическая полость 18 гидропневматического аккумулятора 17 связана через канал 29 и трехпозиционный гидрораспределитель 30 с электромагнитным управлением с насосом 31 и баком 32 в первой и...

Номер патента: 12578

Опубликовано: 30.10.2009

Авторы: Зеленый Петр Васильевич, Плищ Владимир Николаевич, Жданович Чеслав Иосифович

МПК: G01M 17/00

Метки: цепи, испытания, шарниров, гусеничной, стенд

Текст:

...Ж-Ж на фиг. 10, 11 и 12 - схемы относительного положения траков при сравнительных испытаниях шарниров крайнее правое,среднее (установочное) и крайнее левое соответственно. 3 12578 1 2009.10.30 Стенд для испытания шарниров гусеничной цепи содержит несущую раму 1 для установки траков 2, 3, 4 и 5, соединенных испытуемыми шарнирами 6 и 7 в две пары - верхнюю и нижнюю. Испытуемые шарниры 6 и 7 по своему устройству являются цилиндрическими и...

Номер патента: 10727

Опубликовано: 30.06.2008

Авторы: Жданович Чеслав Иосифович, Зелёный Петр Васильевич, Плищ Владимир Николаевич

МПК: G01M 13/02, F16J 1/10, G01M 17/007...

Метки: шарнира, испытания, цепи, стенд, гусеничной

Текст:

...шарнира) на фиг. 5 - то же, что и на фиг. 3, но с местными разрезами в продольной плоскости на фиг. 6 - поперечный разрез испытуемого шарнира и траков по местам крепления на стенде (обозначен на фиг. 3) на фиг. 7 - испытуемый шарнир в продольном разрезе, указанном на фиг. 3 на фиг. 8 - в разрезе, обозначенном на фиг. 4, сферическая шарнирная связь трака с приводом его колебания вокруг испытуемого шарнира на фиг. 9 -...

Номер патента: U 4196

Опубликовано: 28.02.2008

Авторы: Зеленый Петр Васильевич, Плищ Владимир Николаевич, Жданович Чеслав Иосифович, Коробкин Владимир Андреевич

МПК: G01M 17/00

Метки: гусеничной, испытания, шарниров, цепи, стенд

Текст:

...5 - то же, что и на фиг. 3, но с местными разрезами Д-Д в продольной плоскости(обозначена на фиг. 4) на фиг. 6 - продольный разрез Ж-Ж по цилиндрическому шарниру присоединения одного из подвижных траков к раме-коромыслу (обозначен на фиг. 4) на фиг. 7 - поперечный разрез Г-Г силовой части стенда (обозначен на фиг. 3) на фиг. 8 - испытуемый шарнир в продольном разрезе Е-Е, указанном на фиг. 3 на фиг. 9 - в разрезе 3-3,обозначенном на фиг. 4,...

Номер патента: U 3991

Опубликовано: 30.10.2007

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: B60G 17/04

Метки: машины, гусеничной, управления, корпуса, система, положением

Текст:

...управлением, связывающие управляющие полости гидрозамков 4, 11,гидравлические полости 2 рессор 1 и 8, 9 гидропневматических цилиндров 6 с насосом 14 и баком 15. Система стабилизации положения корпуса включает делитель-сумматор потока 16. Делитель-сумматор потока 16 (см. фиг. 2) содержит корпус 17, ротор 18, установленный в подшипнике скольжения 19 корпуса 17. Ротор 18 оснащен полумуфтой, взаимодействующей с валом шестеренного...

Номер патента: U 2367

Опубликовано: 30.12.2005

Авторы: Равино Виктор Валерьевич, Мамонов Михаил Иванович, Жданович Чеслав Иосифович, Бойков Владимир Петрович

МПК: B62D 11/00

Метки: машины, управление, рулевое, гусеничной

Текст:

...большую величину, чем на больших углах поворота. Введение такой нелинейности в систему управления позволяет повысить быстродействие системы управления на больших радиусах поворота и обеспечить высокую точность на малых радиусах поворота. На фиг. 1 изображена конструкция рулевого управления гусеничной машины. На фиг. 2 изображено конструктивное исполнение механизма нелинейного регулирования. На фиг. 3 изображена расчетная схема механизма...

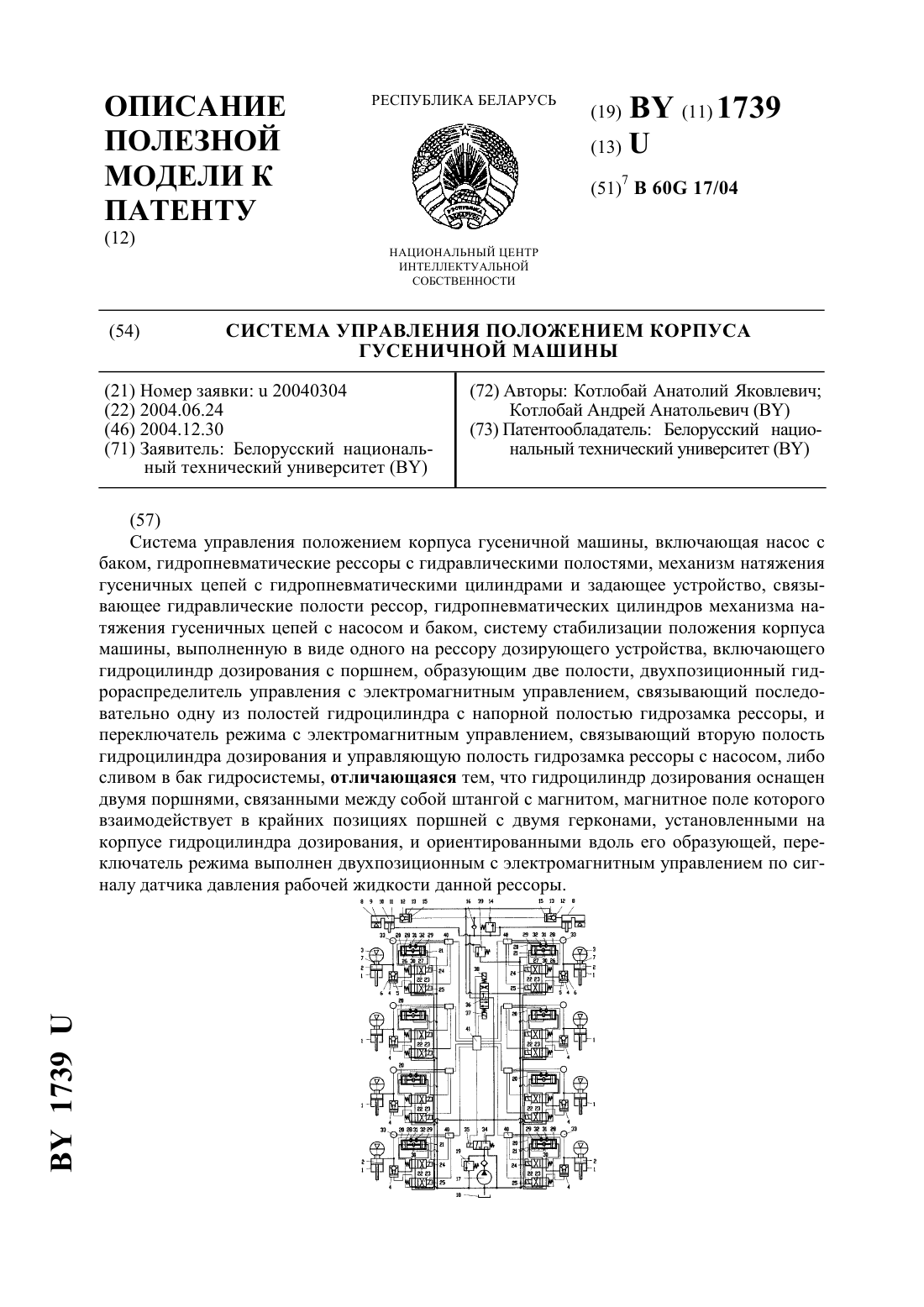

Номер патента: U 1739

Опубликовано: 30.12.2004

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: B60G 17/04

Метки: гусеничной, машины, управления, положением, система, корпуса

Текст:

...в зону герконов 31. Герконы 31 замыкаются. Сигналы герконов 31 подаются на блоки управления 40 и далее на задающее устройство 41. При получении задающим устройством 41 сигналов от блоков управления 40 всех дозирующих устройств 20 гидропневматических рессор 1 задающее устройство 41 подает сигнал на блоки управления 40. Блоки управления 40 подают питание на обмотки электромагнитов 24, и гидрораспределители управления 22 переводятся во вторую...

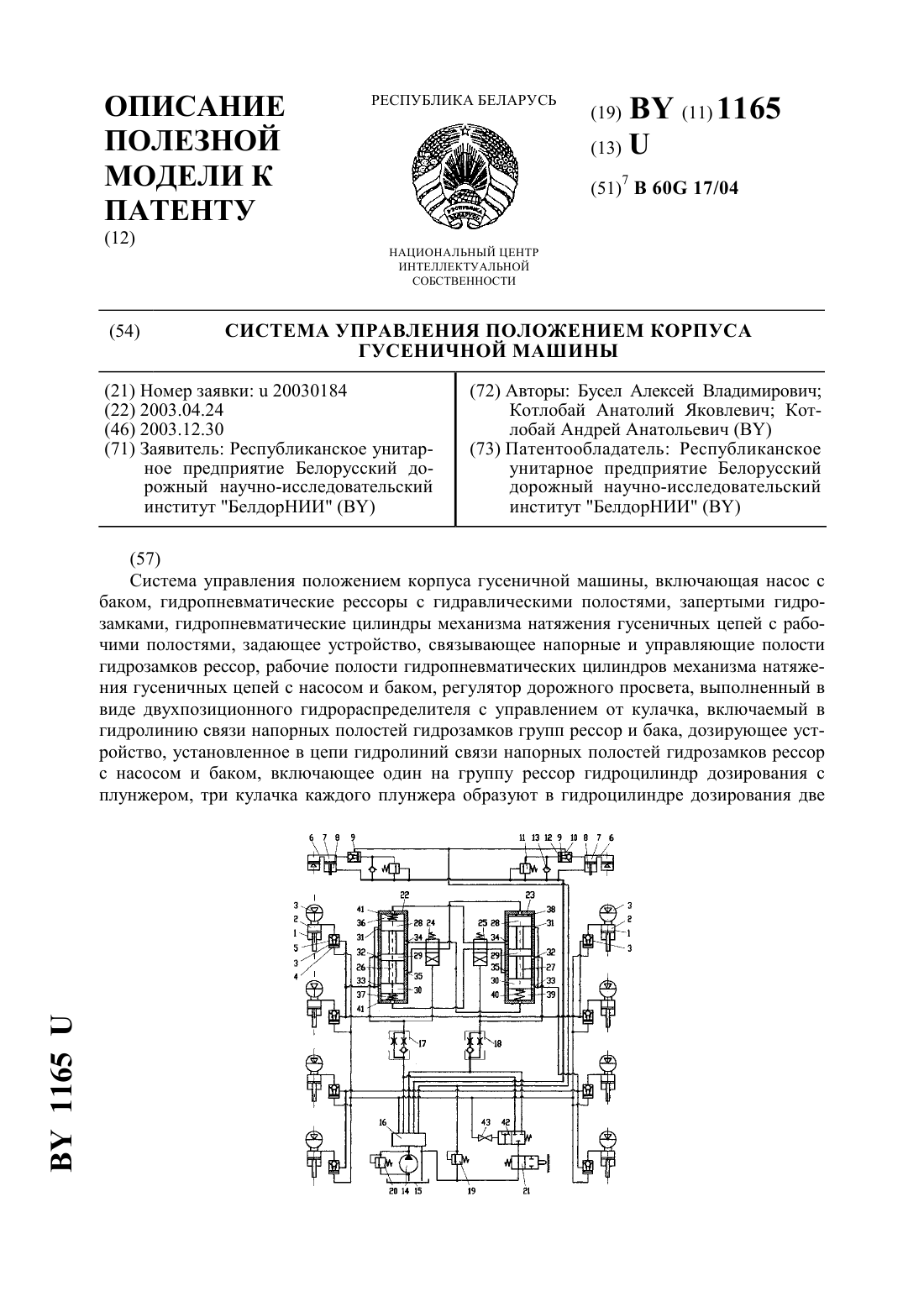

Номер патента: U 1165

Опубликовано: 30.12.2003

Авторы: Котлобай Анатолий Яковлевич, Бусел Алексей Владимирович, Котлобай Андрей Анатольевич

МПК: B60G 17/04

Метки: гусеничной, корпуса, положением, управления, система, машины

Текст:

...рабочие полости 36, 37, 38, 39. В рабочей полости 39 гидроцилиндра дозирования 23 задней группы рессор 1 установлена пружина 40, обеспечивающая плунжеру 27 две позиции, у гидроцилиндра дозирования 22 передней группы рессор 1 пружина 41 установлена в каждой рабочей полости 36, 37, обеспечивая плунжеру 26 третью позицию. Пружины 40, 41 имеют незначительную жесткость и не оказывают заметного влияния на работу дозирующего устройства. Центральные...

Номер патента: U 615

Опубликовано: 30.09.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: B60G 17/04

Метки: положением, управления, система, машины, гусеничной, корпуса

Текст:

...35 гидроцилиндра закачки 30 связана с баком 11 в первой позиции трехпозиционных гидрораспределителей 37, 38. В цепи гидролиний слива из полостей 3 61533, 35 установлены нагрузочные дроссели 45. Полость 34 каждого гидроцилиндра слива 29 связана с полостью 36 гидроцилиндра закачки 30 и при второй позиции двухпозиционного гидрораспределителя 41 и включенном насосе 10 с гидравлической полостью 2 гидравлического цилиндра 1 каждой крайней...

Номер патента: U 552

Опубликовано: 30.06.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич, Ковалев Ярослав Никитич

МПК: B60G 17/04

Метки: машины, корпуса, гусеничной, управления, система, положением

Текст:

...цепей каждого борта система управления положением корпуса оснащена гидропневматическим механизмом натяжения, включающим один на борт гидропневматический цилиндр 6 с пневматической 7, гидравлической штоковой 8 и поршневой 9 полостями. Поршневые полости 9 заперты гидрозамками 10. Гидравлические полости 3, 4 гидропневматических рессор 1, 8 гидропневматического цилиндра 6, напорные полости гидрозамков 10 связаны с насосом 11 и баком 12...

Номер патента: U 551

Опубликовано: 30.06.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: B60G 17/04

Метки: машины, гусеничной, корпуса, управления, система, положением

Текст:

...к гидрозамкам 4 рессор 1 передней группы, открывает их и поступает в полости 2. После достижения плунжером гидроцилиндра дозирования 25 крайнего положения (на чертеже нижнего) жидкость от насоса 17 через двухпозиционный гидрораспределитель переключения 29 (во второй позиции его), каналы 49, 46 гидроцилиндра дозирования 25 поступает в торцевую управляющую полость (на чертеже нижнюю) гидрораспределителя управления 28. Вторая торцевая...

Номер патента: U 468

Опубликовано: 30.03.2002

Авторы: Котлобай Анатолий Яковлевич, Котлобай Андрей Анатольевич

МПК: B60G 17/04

Метки: управления, положением, гусеничной, система, машины, корпуса

Текст:

...предохранительные клапаны 14 связаны с управляющими полостями 15 гидрозамков 12. Параллельно предохранительным клапанам 14 установлены обратные клапаны 16, обеспечивающие слив жидкости из управляющих полостей 15 в штоковые полости 11 гидропневматических цилиндров 8. Для выполнения штатных операций по изменению положения корпуса гусеничной машины, установке его в положение Номинальный дорожный просвет, регулирования натяжения гусеничной цепи...

Номер патента: U 467

Опубликовано: 30.03.2002

Авторы: Котлобай Андрей Анатольевич, Котлобай Анатолий Яковлевич

МПК: B60G 17/04

Метки: гусеничной, машины, система, корпуса, управления, положением

Текст:

...дозирования объемов рабочей жидкости, закачиваемой в гидравлические полости 2 рессор 1, система управления положением корпуса гусеничной машины дополнительно оснащена трехпозиционным гидрораспределителем 25 с электромагнитным управлением посредством электромагнитов 26, 27 и дозирующим устройством, конструктивная схема которого позволяет работу в режимах сумматора и делителя потоков. Дозирующее устройство состоит из одинаковых по конструктивной...

Номер патента: U 478

Опубликовано: 30.03.2002

Авторы: Котлобай Андрей Анатольевич, Луцков Борис Александрович, Китченко Владимир Николаевич, Котлобай Анатолий Яковлевич

МПК: B60G 17/04

Метки: cистема, гусеничной, корпуса, управления, машины, положением

Текст:

...положения корпуса гусеничной машины, ус 3 478 тановке его в положение Номинальный дорожный просвет, регулирования натяжения гусеничной цепи система управления положением корпуса гусеничной машины включает задающее устройство 12 и трехпозиционный гидрораспределитель 13 с электромагнитным управлением, связывающие управляющие полости гидрозамков 4, 11, гидравлические полости 2 рессор 1, и 8, 9 гидропневматических цилиндров 6 с насосом 14 и...
