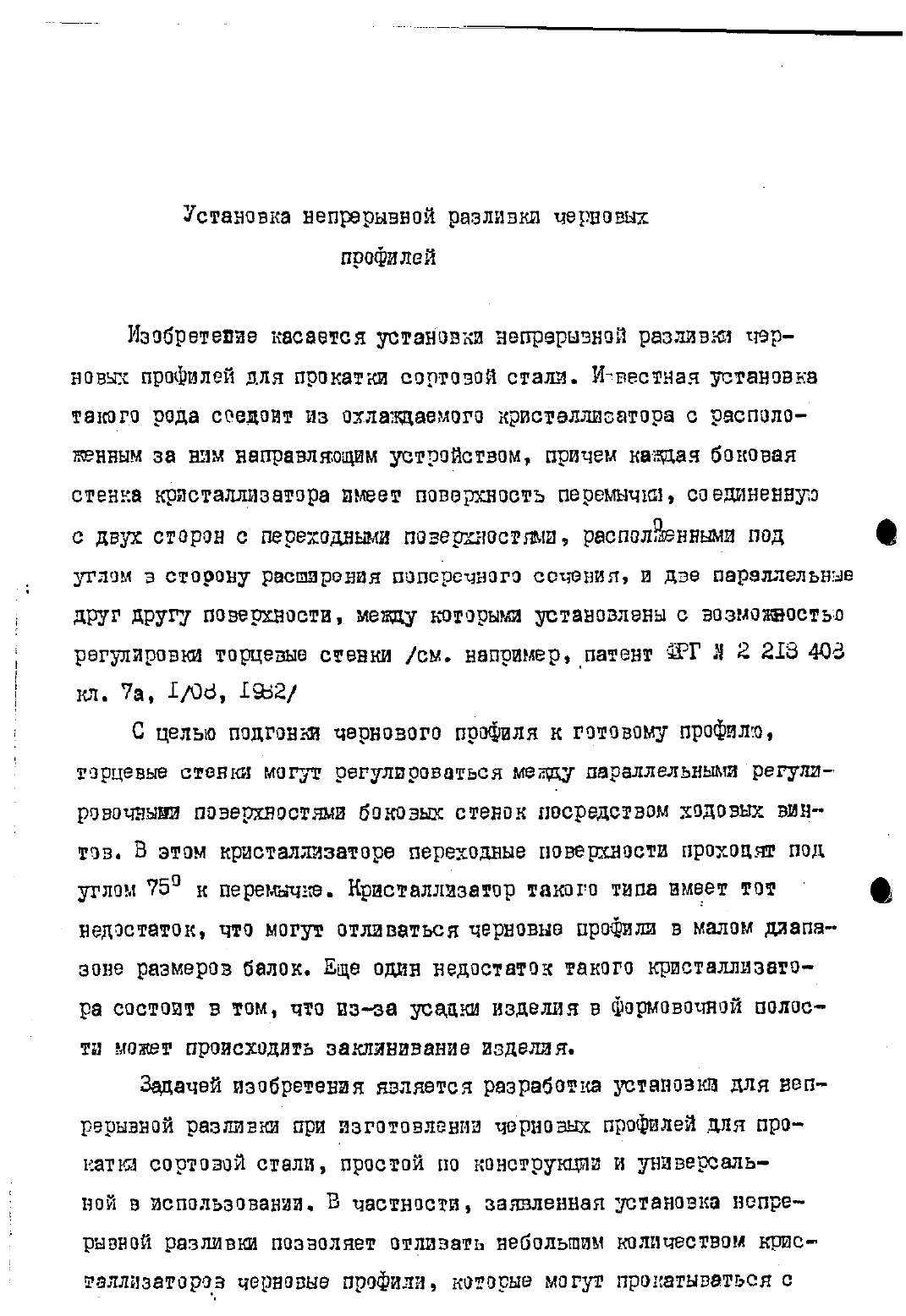

Установка непрерывной разливки черновых профилей

/ Установка непрерывной разливки черновыхИзобретение касается установки непрерывной разливки черНОВЫХ ПРОФИЛЕЙ для прокатки сортовой стали. Известная установка талого рода соедоит из охлаждаемого нриствллиоатора с расположенным за ним направляющим устроиством, причем каждая боковая стенка крлсталлизаторе имеет поверхность перемычки. соединеннуюс двух сторон с переходными поверхностями, распил углом в сторону расширения поперечного сечения, и две параллельные друг другу поверхности, между которыми установлены с возноиаостьв регулировки торцевые стенки /см. напримерпатент РГ Н 213 403 кл. 74, 13/06, 12/С целью подгонки чернового профиля к готовому профилю,торцевые стенки могут регулироваться метлу параллельными регулировоиныви поверхностями боновы стенок посредством ходовых винтов. В этом кристаллизаторе переходные поверхности проходят под углом 75 п перемычка. Нристаллизатор талого типа имеет тот недостаток, что могут отливаться черновые профили в малом диапазоне размеров балок. Еще один недостаток такого кристаллпзаторе состоит в том, что из-за усадки изделия е формовочной полос ти может происходить заклинивание изделия.Задачей изобретения является разработка установки для непрерывной разливки при изготовлении черновых профилей для прокатки сортовой стали, простой по конструкции и универсальной о использовании. В частности, заявленная установка непре ровной разливки позволяет отливать небольшим количеством крис твллизатороз черновые профили, которые могут пролетнваться с. с небольшим количеством проходов, калибров, экономя энергию,поеыап производительность до большого числа члстооык форм о окончательных розееровыСогласно изобретение, поставленная задача решается тем,что переходные поверхности располоеены под углом от 20 до 459 к перемола, причем за перемычками, переходными поверхностями и регулируемыми поверхностями последовательно расположены ролики направляющего устройства, а за регулируемыми торцевыми стенками,оснащенным выступом в формовочной полости, расположены одинаков во направленные регрлируемые направляющие элементы.Созданная таком образом установка для непрерывной разлапки позволяет небольшим количеством кристаллпзаторов отливать кед рогие черновые профили, имеющих поверхность без трещин л с хорошей структурой, которые ее небольшое число проходов могут прокатыеаться в балки. рельсы, шпунтовые стенки к другие профана.Про этом особым преимуществом является то, что направил-т ющие элементы торцевых стенок имеют поверхности скольжения для торцевых сторон черновы профилей.Согласно другому признаку изобретения. направляющее ролики перемычки п концевые направляющие ролики располагаются в попеременной последовательности с направляющими роликами переходной поверхности.В процессе эксплуатации установки для непрерывной разливки торцевые стенки кристаллизатора а направляющие изделие элементы принадлежащие торцевым стенкам, могут регулироваться в процессе разливное с цельо изменения профиля утолщенпйт. Благодаря этомд можно последовательно отллть несколько различных заказов.В отлетом профиле для проката сортовой столп перемычкаЗ. переходит под утаим от 40 до 900 в боковые утолщения. Торцевые стороны утолщении имеют углубление. Существенное преимущество ташго профиля в том. что центрирование задается уже в первом проходе.С Целью использования тепла разливки отлитый черновой профиль может сразу же поступать в пронетньт стан для получения двутввровых балок с параллельными полками, обрезных проФо. лей, профилей шпувтовых стенок п т.п.Другое прозвано п преимущества изобретения описаны в проведенном примере исполнения со ссылкой на чертежи, во которыхна фпг.1 - показан продольный разрез установки нвпрерыв ной разливки. сосонщей из кристеллпзатора с расположенным за ннм направлоющдм устройством,фог.2 - вид сверху на нрИстаплпваторафог.З вод сверху на направляющее устройство, фог.4 альтернативная направляющая торцевых сторон.Согласно фог.1 установка непрерывной разливки черновых профилей Е для проката сортовой стало состоит оз кристаллизатора 2 с расположенным за ним направляющим устройством 3 для поделив.Как водно по Фиг.2 две боковые стенки 4,5 усноолевы на опорных рамах 5. Каждая боновап стенка 4,5 имеет среднюю перемычну 4 а 5 е две переходные поверхности 4 в, 5 в н две регулировочные поверхности 40, 50. Переходные поверхности 4 в 5 е в пром веденном примере проходят под углом ЕЮ к плоскости перемычки 4 е 5 е. 3 качестве бокового завершения кристаллооеторо между параллелвпымм друг другу регулировочными поверхностями 4 с, 5 с расположены торцевые стеннп 7 , которые для изменения профиля ьюгут регулироваться при помощи-ходового винте 9. Немцев торце. 4 ван стенка 7,8 имеет выступ Ча, За в полость формования, когоч рый образует в черновом профиле 1 углубление Ел . Боковые стенд кн 4,5 п торцевые-стенки 78 снабжены каналами 10 охлаждения.В крпсталлпзатор 2 через одну или две разливочные трубы 19 заливается сталь. Разливочные трубы 19 целесообраено распоповерхностно ов, 5 в регулировочными поверхностями 4 с 5 с п торцевымп стенкам 7,8 н не требуют регулировки при немененоп профиля.Согласно фпг.Е-р 3 напраеляюое устройство 2, расположен ное за орпсталлоэатором в одном направленно с беловой стенной4,5 нрпсталлпзатора состоит но направляющих роликов 11 переМыски, роликов 12 переходной поеерхностн п концевых направляющнх роликов 13, опирающихся внутри рамы 14 Как водно не Фпг.1. напраоляюоше ролики порешили 11 п концевые напраэллошре ролики 13 располагается в переменной Последовательности с роликами 12 переходной поверхности.В опном направленно с торцеоымл стенками 7,8 располагаются напраелющне планки 15, которые через ходовой опнт 17 могут регулировать торцеоые стенки 7,8. Направляющие планки 16 подпирают перпенд лкулярно перемычне Ла торцовые поверхности 1 с черноеого профиля 1.Отпетый черновой профиль 1 состоит не средней перемычки Ха, которая под углом 2 сЕ 0 расширяется в боковое утолщение Ше. Торцевые стороны чернового профиля состоят из пеопенлокулярныл н перемычка Ша поверхностей 10 п среднего углубления Лог. Согласно фиг.4 торцевые стороны Ее могут проходить под тупым углом друг к другу. В этом случае благодаря самооплранно в кремоных областях осуществляется оплранне в области углубления 15
