Устройство для непрерывной экстракции растительного сырья

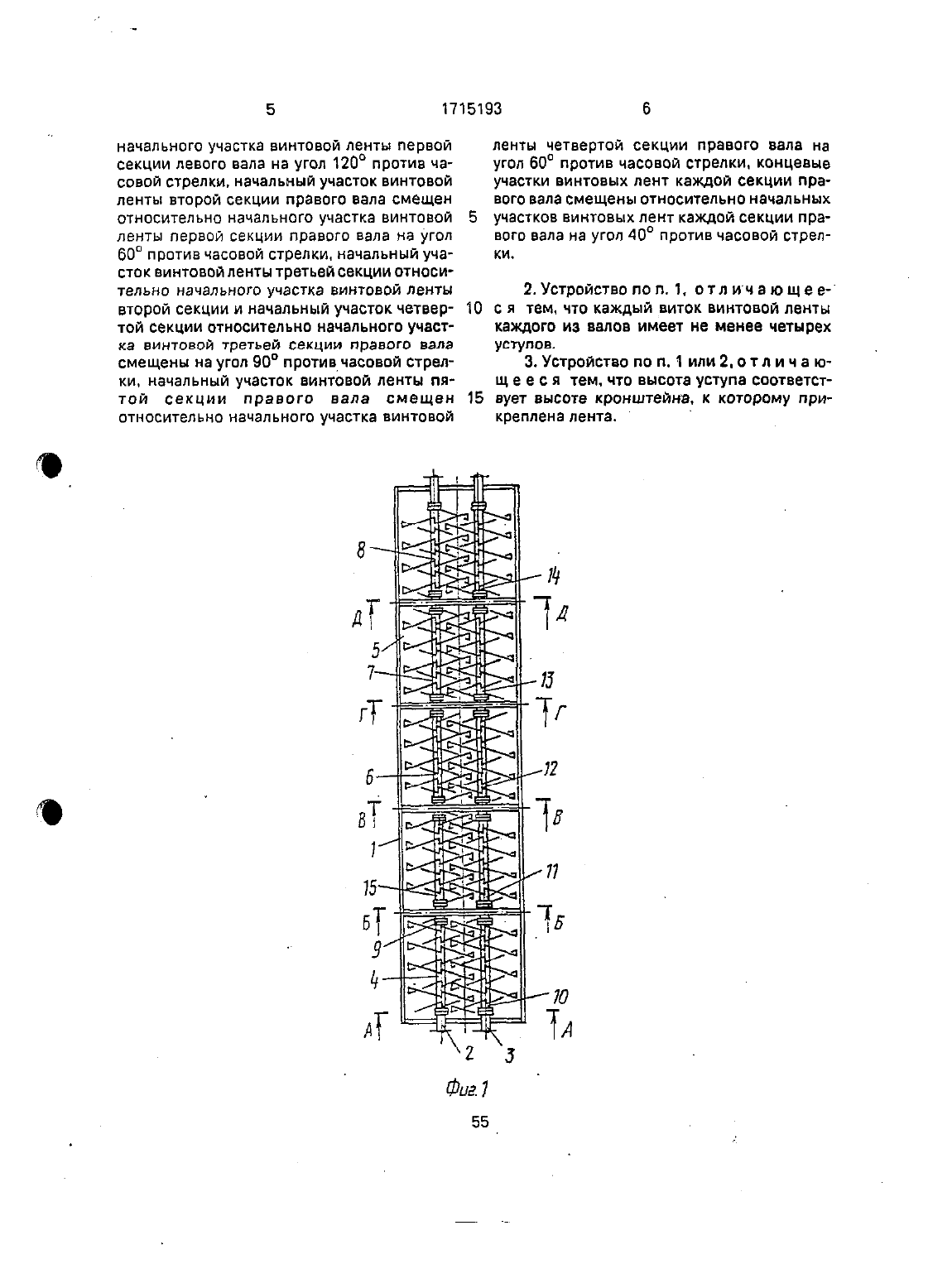

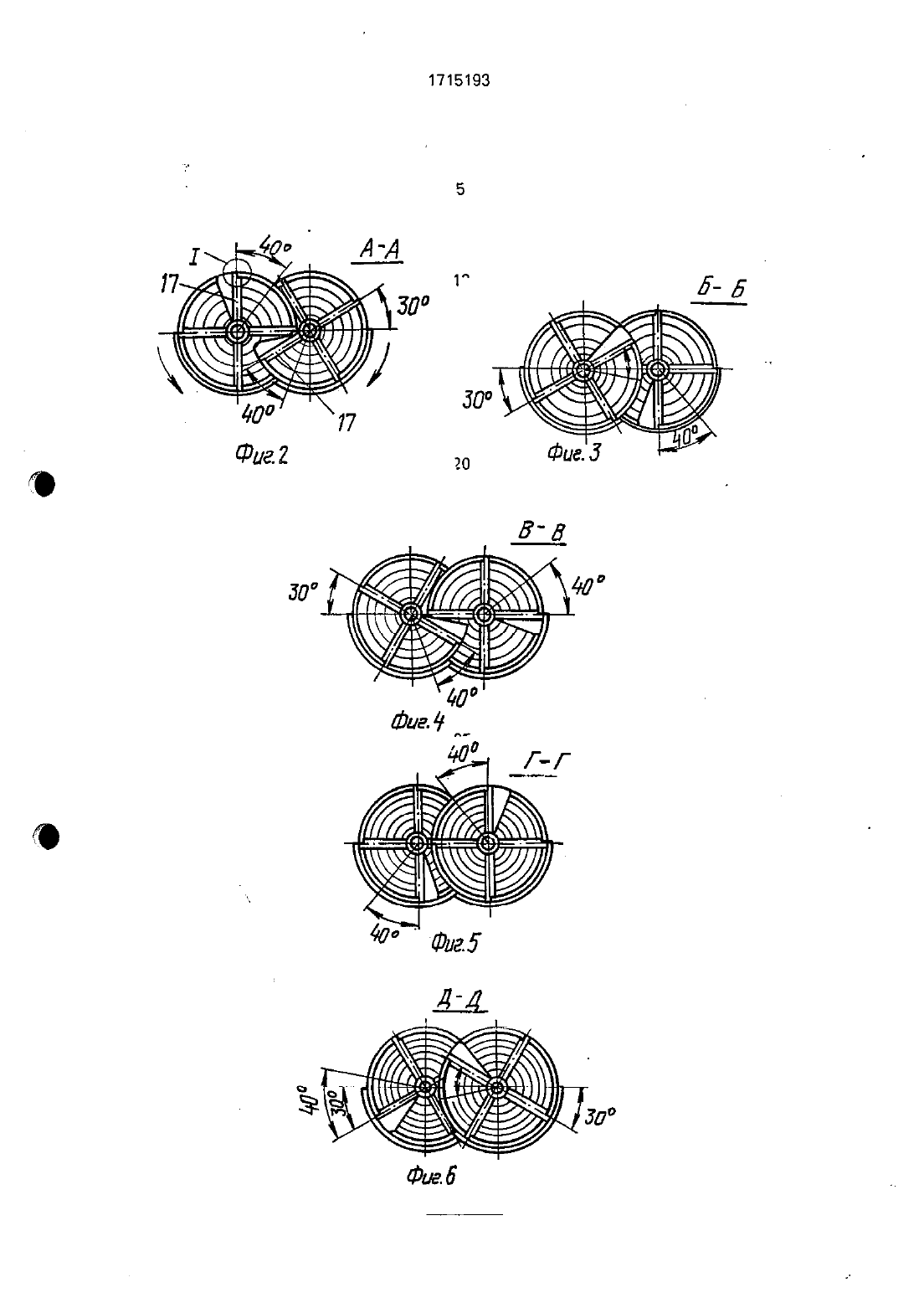

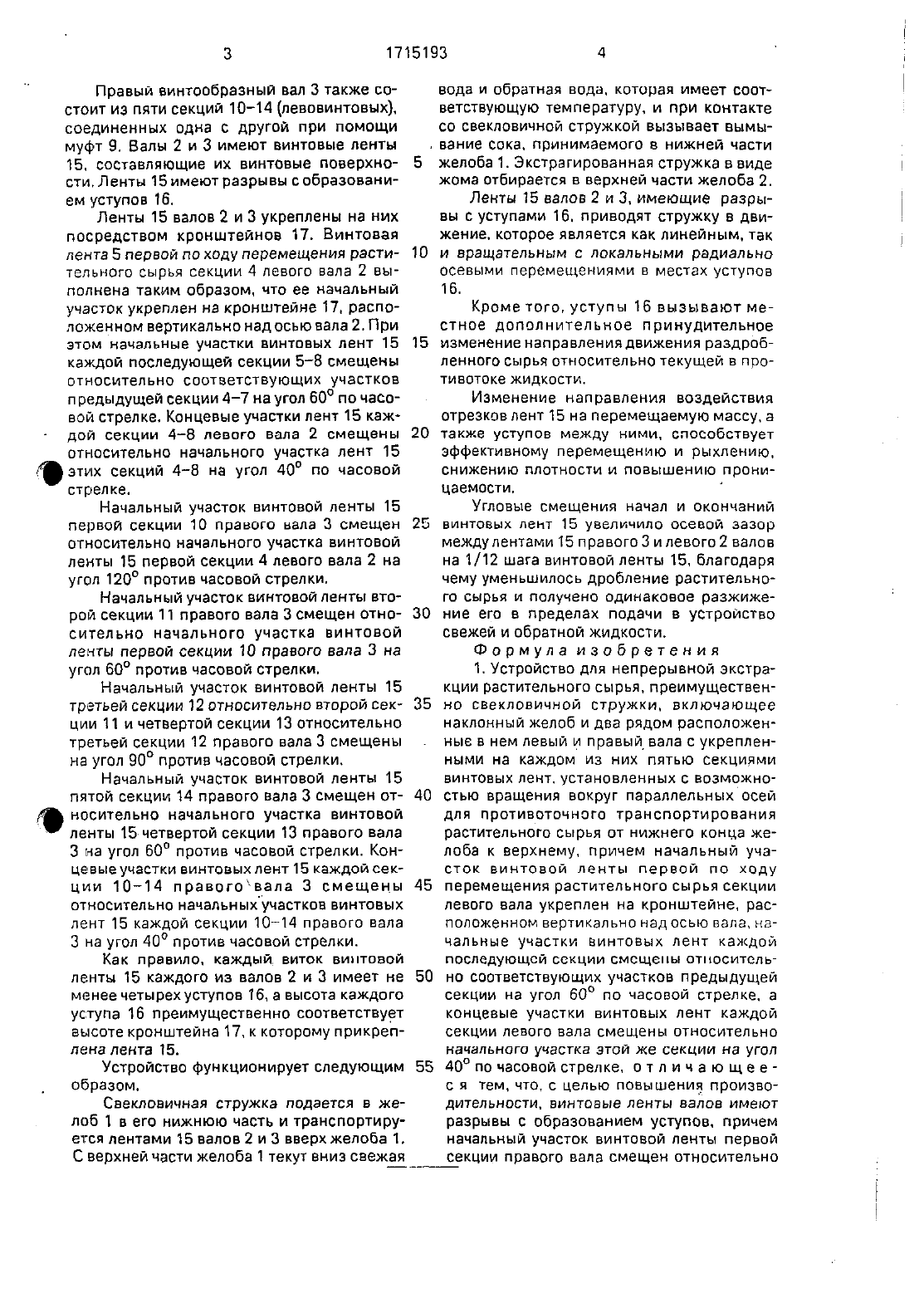

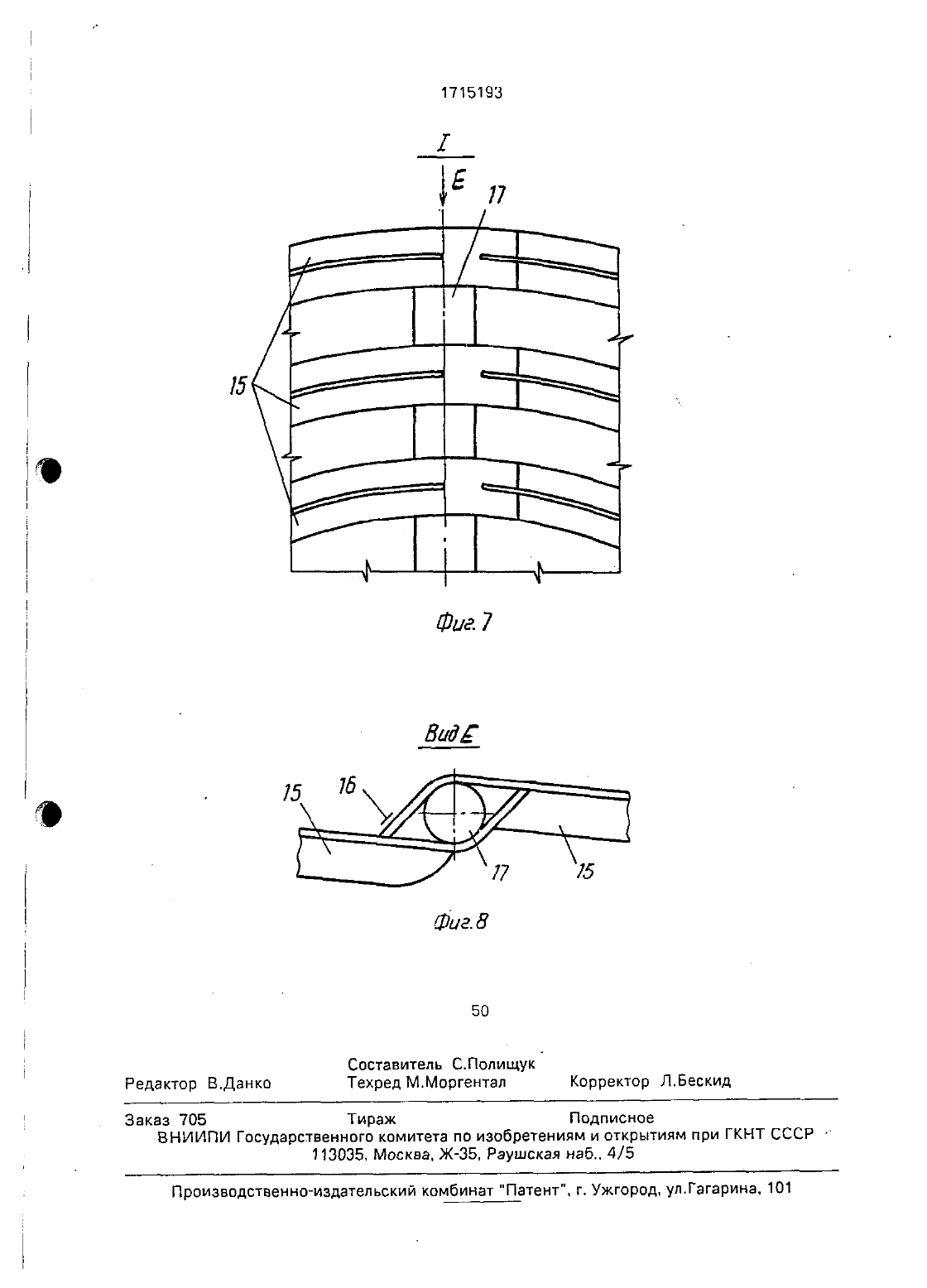

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ(21) 4613573113 экстракции сока. при помощи жидкости из(71) Заклады Ужондзэнъ Пшемысловых Пшедсембрство Паньствове (Р)(54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОМ ЭКСТРАКЦИИ РАСТИТЕЛЬНОГО СЫРЬЯ(57) Изобретение относится к оборудованию для переработки сельскохозяйственной продукции, преимущественнонепрерывнойИзобретение относится к оборудованию для переработки сельскохозяйственной продукции. преимущественно непрерывной экстракции сока, при помощи жидкости из свекловичной стружки.Устройство обеспечивает хорошее перемещение жидкой и твердой фаз в противотоке, что противодействует образованию зон уменьшенной проницаемости и одновременно влияет на снижение потерь сахара в раэдробленном растительном сырье. Производительность повышается за счет равномерной работы левого и правого винтообразных валов.На фиг. 1 представлено устройство, продольное сечение на фиг. 2 - сечение А-А на фиг. 1 На фиг. 3 сечение Б-Б на фиг. 1 насвекловичной стружки. Цель повышение производительности. Устройство обеспечивает хорошее перемещение жид-кой и твердой фаз в противотоке, что противодействует образованию зон уменьшенной проницаемости и одновременно влияет на снижение потерь сахара в раздробпенном растительном сырье. Производительность повышается за счет равномерной работы левого и правого винтообразных валов. Устройство состоит из наклонного желоба и двух винтообразньтх валов (В). имеющих ленты (Л). Л каждого В образуют разрывы с рядом уступов. причем НЭЧЭЛЬНЫЭ И КОНВЧ ные участки Л смещены один относительнодругого На определенный угол. 2 з.п. ф-льн. 8 ил.фиг. 4 - сечение БВ на фиг. 1 на фиг. 5 сечение ГГ на фиг. 1 на фиг. 6 - сечениеД-Д на фиг. 1 на фиг. 7 фрагмент ленточ ной винтовой поверхности в точке соединения с кронштейном. узел 1 на фиг. 2 на фиг. 8 - вид Е на фиг. 7, Устройство для непрерывной экстракции растительного сырья. преимущественно свекловичной стружки. состоит из наклонного под углом к горизонту желоба 1. в котором размещены рядом два параллельных вала левый 2 и правый 3. которые установлены с возможностью вращения вокруг собственных осей для противоточного транспортирования растительного сырья от нижне го конца желоба 2 к его верхнему концу.Левый вал 2 состоит из пяти секций 4-8(правовинтовых). соединенных одна с другой при помощи муфт 9.Правый винтообразньлй вал 3 также состоит из пяти секций 10-14 (левовинтовых). соединенных одна с ДРУГОЙ ПРИ ПОМОЩИ муфт 9. Валы 2 и 3 имеют винтовые ленты15. составляющие их винтовые поверхности. Ленты 15 имеют разрывы с образованием уступов 16.Ленты 15 валов 2 и З укреплены на них посредством кронштейнов 17. Винтовая лента 5 первой по ходу перемещения растительного сырья секции 4 левого вала 2 выполнена таким образом, что ее начальный участок укреплен на кронштейне 17, расположенном вертикально над осью вала 2. При этом начальные участки винтовых лент 15 каждой последующей секции 5-8 смещены относительно соответствующих участков предыдущей секции 4-7 на угол б 0 по часовой стрелке. Концевые участки лент 15 каждой секции 4-8 левого вала 2 смещены относительно начального участка лент 15Начальный участок винтовой ленты 15 первой секции 10 правого вала З смещен относительно начального участка винтовой ленты 15 первой секции 4 левого вала 2 на угоп 12 О против часовой стрелки.Начальный участок винтовой ленты второй секции 11 правого вала 3 смещен относительно начального участка винтовой ленты первой секции 10 правого вала 3 на угол 6 О против часовой стрелки.Начальный участок винтовой ленты 15 третьей секции 12 относительно второй секции 11 и четвертой секции 13 относительно третьей секции 12 правого вала 3 смещены на угол 9 О против часовой стрелки.Начальный участок винтовой ленты 15 пятой секции 14 правого вала 3 смещен относительно начального участка винтовой ленты 15- четвертой секции 13 правого вала 3 на угол 60 против часовой стрелки. Концевые участки винтовых лент 15 каждой секции 10-14 правого-вала 3 смещены относительно начальных участков винтовых лент 15 каждой секции 10-14 правого вала 3 на угоп 40 против часовой стрелки.Как правило. каждый виток винтовой ленты 15 каждого из валов 2 и 3 имеет не менее четырех уступов 16. а высота каждого уступа 16 преимущественно соответствует высоте кронштейна 17. к которому прикреплена лента 15.Устройство функционирует следующим образом.Свекловичная стружка подается в желоб 1 в его нижнюю часть и транспортируется лентами 15 валов 2 и 3 вверх желоба 1. С верхней части желоба 1 текут вниз свежаявода и обратная вода, которая имеет соответствующую температуру, и при контакте со свекловичной стружкой вызывает вымыжелоба 1. Экстрагированная стружка в виде жома отбирается в верхней части желоба 2.Ленты 15 валов 2 и 3. имеющие разрывы с уступами 16. приводят стружку в движение. которое является как линейным. так и вращательным с локальными радиально осевыми перемещениями в местах уступов 16.Кроме того. уступы 16 вызывают местное дополнительное принудительное изменение направления движения раздробленного сырья относительно текущей в противотоке жидкости.Изменение направления воздействия отрезков лент 15 на перемещаемую массу, а также уступов между ними. способствует эффективному перемещению и рыхлению,снижению плотности и повышению проницаемости.Угловые смещения начал и окончаний винтовых лент 15 увеличило осевой зазор междулентами 15 правого 3 и левого 2 валов на 1/12 шага винтовой ленты 15. благодаря чему уменьшилось дробление растительного сырья и получено одинаковое разжижение его в пределах подачи в устройство свежей и обратной жидкости.1. Устройство для непрерывной экстракции растительного сырья. преимущественно свекловичной стружки. включающее наклонный желоб и два рядом расположенные в нем левый и правый, вала с укрепленными на каждом из них пятью секциями винтовых лент. установленных с возможностью вращения вокруг параллельных осей для противоточного транспортирования растительного сырья от нижнего конца желоба к верхнему. причем начальный участок винтовой ленты первой по ходу перемещения растительного сырья секции левого вала укреплен на кронштейне. расположенном вертикально над осью вала, начальные участки винтовых лент каждой последующей секции смещены относительно соответствующих участков предыдущей секции на угол 6 О по часовой стрелке, а концевые участки винтовых лент каждой секции левого вала смещены относительно Начального участка этой же секции на угол 40 по часовой стрелке. о т л и ч а ю щ е е с я тем, что, с целью повышения производительности. винтовые ленты валов имеют разрывы с образованием уступов. причем начальный участок винтовой ленты первой секции правого вала смещен относительноначального участка винтовой ленты первой секции левого вала на угол 12 О против часовой стрелки, начальный участок винтовой ленты второй секции правого вала смещен относительно начального участка винтовой ЛЕНТЫ ПЕРВОЙ СЕКЦИИ ПРЗВОГО БЭЛЭ на УГОЛ 60 против часовой стрелки. начальный участок винтовой ленты третьей секции относительно начального участка винтовой ленты второй секции и начальный участок четвертой секции относительно начального участка винтовой третьей секции правого вала смещены на угол 9 О противчасовой стрелки. начальный участок винтовой ленты пятой секции правого вала смещен относительно начального участка винтовойленты четвертой секции правого вала на угол 60 против часовой стрелки. концевые участки винтовых лент каждой секции правого вала смещены относительно начальных участков винтовых лент каждой секции правого вала на угол 40 против часовой стрелки.2.Устройство по п. 1. отлича ющее с я там. что каждый виток винтовой ленты каждого из валов имеет не менее четырех уступов.3. Устройство по п. 1 или 2. о тл и ч а ющ е е с я тем. что высота уступа соответствует высоте кронштейна. к которому прикреплена лента.
