Гравитационный двигатель

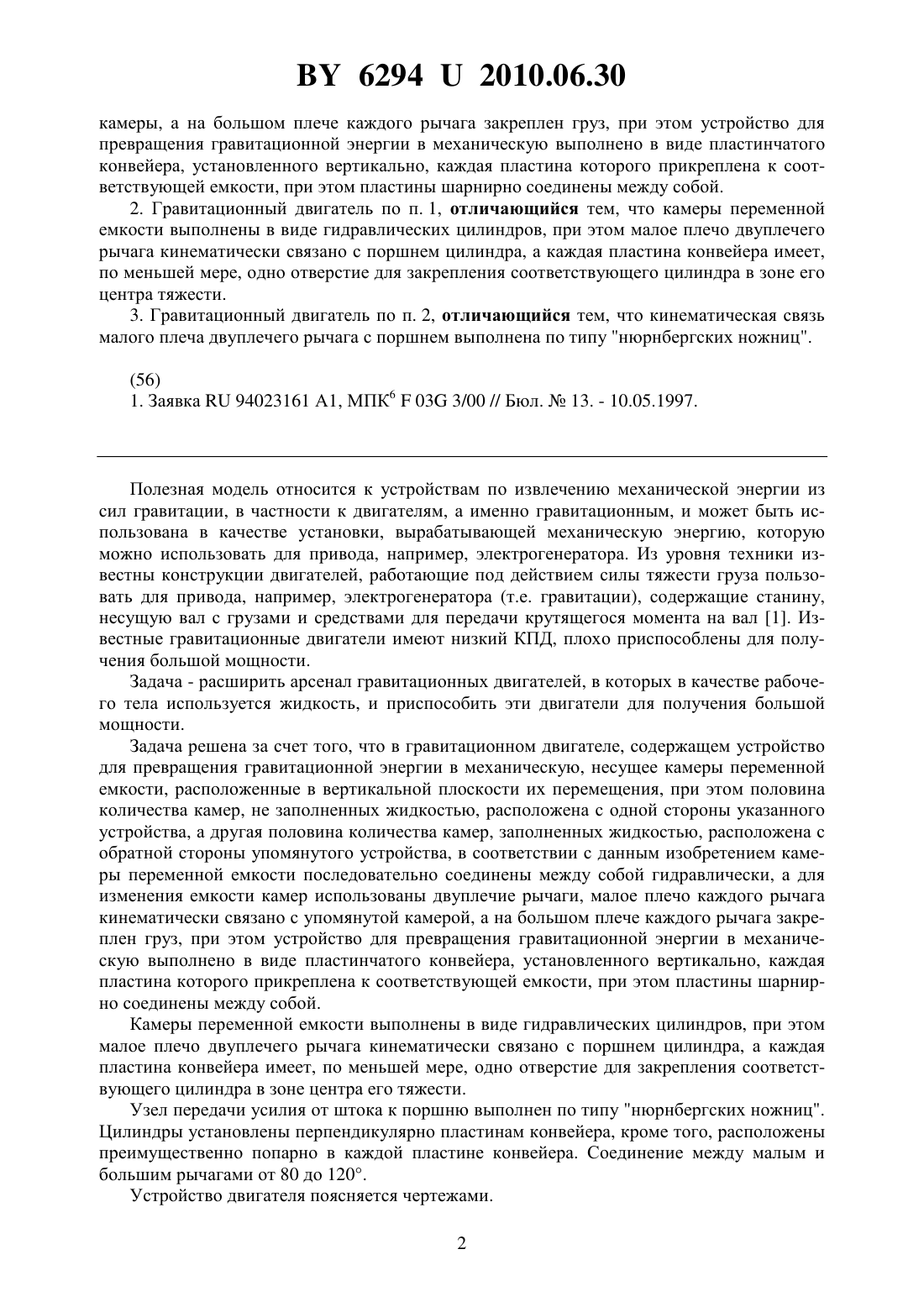

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Меренков Владимир Павлович(72) Автор Меренков Владимир Павлович(73) Патентообладатель Меренков Владимир Павлович(57) 1. Гравитационный двигатель, содержащий устройство для превращения гравитационной энергии в механическую, несущее камеры переменной емкости, расположенные в вертикальной плоскости их перемещения, причем половина количества камер, не заполненных жидкостью, расположена с одной стороны указанного устройства, а другая половина количества камер, заполненных жидкостью, расположена с обратной стороны упомянутого устройства, отличающийся тем, что камеры переменной емкости последовательно соединены между собой гидравлически, а для изменения емкости камер использованы двуплечие рычаги, причем малое плечо каждого рычага кинематически связано с поршнем упомянутой 62942010.06.30 камеры, а на большом плече каждого рычага закреплен груз, при этом устройство для превращения гравитационной энергии в механическую выполнено в виде пластинчатого конвейера, установленного вертикально, каждая пластина которого прикреплена к соответствующей емкости, при этом пластины шарнирно соединены между собой. 2. Гравитационный двигатель по п. 1, отличающийся тем, что камеры переменной емкости выполнены в виде гидравлических цилиндров, при этом малое плечо двуплечего рычага кинематически связано с поршнем цилиндра, а каждая пластина конвейера имеет,по меньшей мере, одно отверстие для закрепления соответствующего цилиндра в зоне его центра тяжести. 3. Гравитационный двигатель по п. 2, отличающийся тем, что кинематическая связь малого плеча двуплечего рычага с поршнем выполнена по типу нюрнбергских ножниц. Полезная модель относится к устройствам по извлечению механической энергии из сил гравитации, в частности к двигателям, а именно гравитационным, и может быть использована в качестве установки, вырабатывающей механическую энергию, которую можно использовать для привода, например, электрогенератора. Из уровня техники известны конструкции двигателей, работающие под действием силы тяжести груза пользовать для привода, например, электрогенератора (т.е. гравитации), содержащие станину,несущую вал с грузами и средствами для передачи крутящегося момента на вал 1. Известные гравитационные двигатели имеют низкий КПД, плохо приспособлены для получения большой мощности. Задача - расширить арсенал гравитационных двигателей, в которых в качестве рабочего тела используется жидкость, и приспособить эти двигатели для получения большой мощности. Задача решена за счет того, что в гравитационном двигателе, содержащем устройство для превращения гравитационной энергии в механическую, несущее камеры переменной емкости, расположенные в вертикальной плоскости их перемещения, при этом половина количества камер, не заполненных жидкостью, расположена с одной стороны указанного устройства, а другая половина количества камер, заполненных жидкостью, расположена с обратной стороны упомянутого устройства, в соответствии с данным изобретением камеры переменной емкости последовательно соединены между собой гидравлически, а для изменения емкости камер использованы двуплечие рычаги, малое плечо каждого рычага кинематически связано с упомянутой камерой, а на большом плече каждого рычага закреплен груз, при этом устройство для превращения гравитационной энергии в механическую выполнено в виде пластинчатого конвейера, установленного вертикально, каждая пластина которого прикреплена к соответствующей емкости, при этом пластины шарнирно соединены между собой. Камеры переменной емкости выполнены в виде гидравлических цилиндров, при этом малое плечо двуплечего рычага кинематически связано с поршнем цилиндра, а каждая пластина конвейера имеет, по меньшей мере, одно отверстие для закрепления соответствующего цилиндра в зоне центра его тяжести. Узел передачи усилия от штока к поршню выполнен по типу нюрнбергских ножниц. Цилиндры установлены перпендикулярно пластинам конвейера, кроме того, расположены преимущественно попарно в каждой пластине конвейера. Соединение между малым и большим рычагами от 80 до 120. Устройство двигателя поясняется чертежами. 2 62942010.06.30 На фиг. 1 - поперечный разрез гравитационного двигателя. На фиг. 2 - станина, несущая валы со звездочками, направляющие пластин, тормоза. На фиг. 3 - пластины, стойки,направляющие пластин, шарнирное соединение. На фиг. 4 - пластина с шарнирными соединениями. На фиг. 5 - цилиндр, пластина, крепление пластины, стойка и кинематическое устройство. На фиг. 6 - цилиндры, пластины, крепление пластин к цилиндрам,шарнирное соединение, гидропровод, полный выступ цилиндра. На фиг. 7 - цилиндр,крышка цилиндра, полый выступ цилиндра. На фиг. 8 - поршень с углублением в днище и коушем. На фиг. 9 - поршень, крышка, шток и устройство, передающее усилие от штока к поршням типа нюрнбергских ножниц. На фиг. 10 - станина, нижний вал конвейера выполнен полым, тормоза, муфты сцепления, основной вал. На фиг. 11 - направляющая пластин с подшипниками. Конструкция гравитационного двигателя содержит (фиг. 1) нижний вал 2, верхний вал, нижнюю звездочку 4, верхнюю звездочку 5, цилиндры 12, пластины 8, шарнирные соединения 11, гидропровод 22, цилиндры 12, шток 15, узел 16 соединения штока 15 с малым плечом 18 рычага, крепление 19, груз 21, узел 17 крепления рычага, стойку 9. На фиг. 2 - станина 1, валы 2, 3, звездочки 4, 5, направляющие 6 пластин 8, тормоза 7. На фиг. 3 - пластины 8, отверстия 10, стойки 9, направляющие 6, шарнирное соединение 11. На фиг. 4 - пластина 8 с отверстиями 10, шарнирные соединения 11. На фиг. 5 - цилиндр 12, пластина 8, крепление 14 пластины 8 к цилиндру 12, крышка 13, шток 15, соединение малого плеча 18 рычага, косынки крепления 19 рычага с плечами 18 и 20, стойка 9, присоединение 17 рычагов к стойке 9, большое плечо рычага 20, груз 21. На фиг. 6 - цилиндры 12, пластины 8, крепление 14 пластины 8 к цилиндру 12, шарнирное соединение 11,гидропровод 22, полый выступ 23 цилиндра 12. На фиг. 7 - цилиндр 12, крышка 13, полый выступ 23. На фиг. 8 - поршень 24, коуш 25, выемки 26. На фиг. 9 - поршень 24, крышка 13, шток 15, устройство 27, передающее усиление на поршень 24. На фиг. 10 - станина 1,полый вал 2, тормоза 7, муфты сцепления 28, основной вал 29. На фиг. 11 - направляющая 6 с подшипниками. Работа гравитационного двигателя осуществляется следующим образом. В исходном положении валы 2, 3 фиксируются тормозами 7 (фиг. 1, 2), открывается кран в верхнем и нижнем цилиндрах гравитационной установки (краны на фигурах условно не показаны). Через кран нижнего цилиндра 12 жидкость поступает в гидропровод 22,цилиндры 12 с правой стороны гравитационного двигателя, так как поршни 24 под воздействием грузов 21 находятся в зоне крышек 13 цилиндров 12. С левой стороны гравитационного двигателя поршни 24 под воздействием грузов 21 находятся у днища цилиндров 12. При заполнении цилиндров 12 с правой стороны и гидропривода 22 краны закрывают. Перед заполнением жидкостью вес устройства гравитационного двигателя слева и справа от вертикальной плоскости вала 2, 3 одинаков. После заполнения цилиндров 12 гравитационного двигателя жидкостью масса устройства гравитационного двигателя увеличена справа от вертикальной плоскости вала 2, 3 на величину массы объема жидкости в цилиндрах 12. Справа вес жидкости в устройстве тянет его вниз, вращая звездочки 4, 5 и валы 2,3. Слева пластинчатый конвейер движется вверх. Пройдя нижнюю точку конвейера, поршень воздействием груза 21 вытесняет жидкость из цилиндра 12 в гидропровод 22. Пройдя верхнюю точку конвейера, поршень 24 всасывает жидкость из гидропривода 22 в цилиндр 12. Следовательно, с правой стороны от вертикальной плоскости цилиндры 12 в процессе работы постоянно заполнены жидкостью. Работоспособность двигателя обусловлена условиями гравитации. Справа под действием гравитации жидкость всасывается из гидропровода 22 в цилиндры 12. Слева под действием гравитации жидкость нагнетается в гидропровод 22 из цилиндра 12, помогая первой всасывать. По этой причине пластинчатый конвейер вращает звездочки 4, 5, валы 2, 3. На фиг. 10 показана станина 1, полый нижний вал 2, тормоз 7, муфты сцепления 28,основной разъемный вал 29. При помощи муфт 28 вал фиксируется с валом 29. Предло 3 62942010.06.30 жен саморегулирующийся двигатель, использующий гравитацию земли. Для увеличения мощности установку увеличивают по высоте, длине и диаметру звездочек 4, 5, валов 2, 3. Гравитационный двигатель автономный, экологически чистый, строится в любом месте земли, не нужны дорогостоящие материалы. Строительство и эксплуатация гравитационного двигателя в несколько десятков раз дешевле ТЭЦ, в несколько сотен раз дешевле стоимости АЭС и ГЭС. Мощность от 1000 Вт до нескольких сотен МВт. Не нужны линии электропередач. Гравитационный двигатель не зависит от атмосферных и других условий и устанавливается рядом с объектом, потребляющим энергию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
