Насадка к аппарату местной дарсонвализации для получения озона

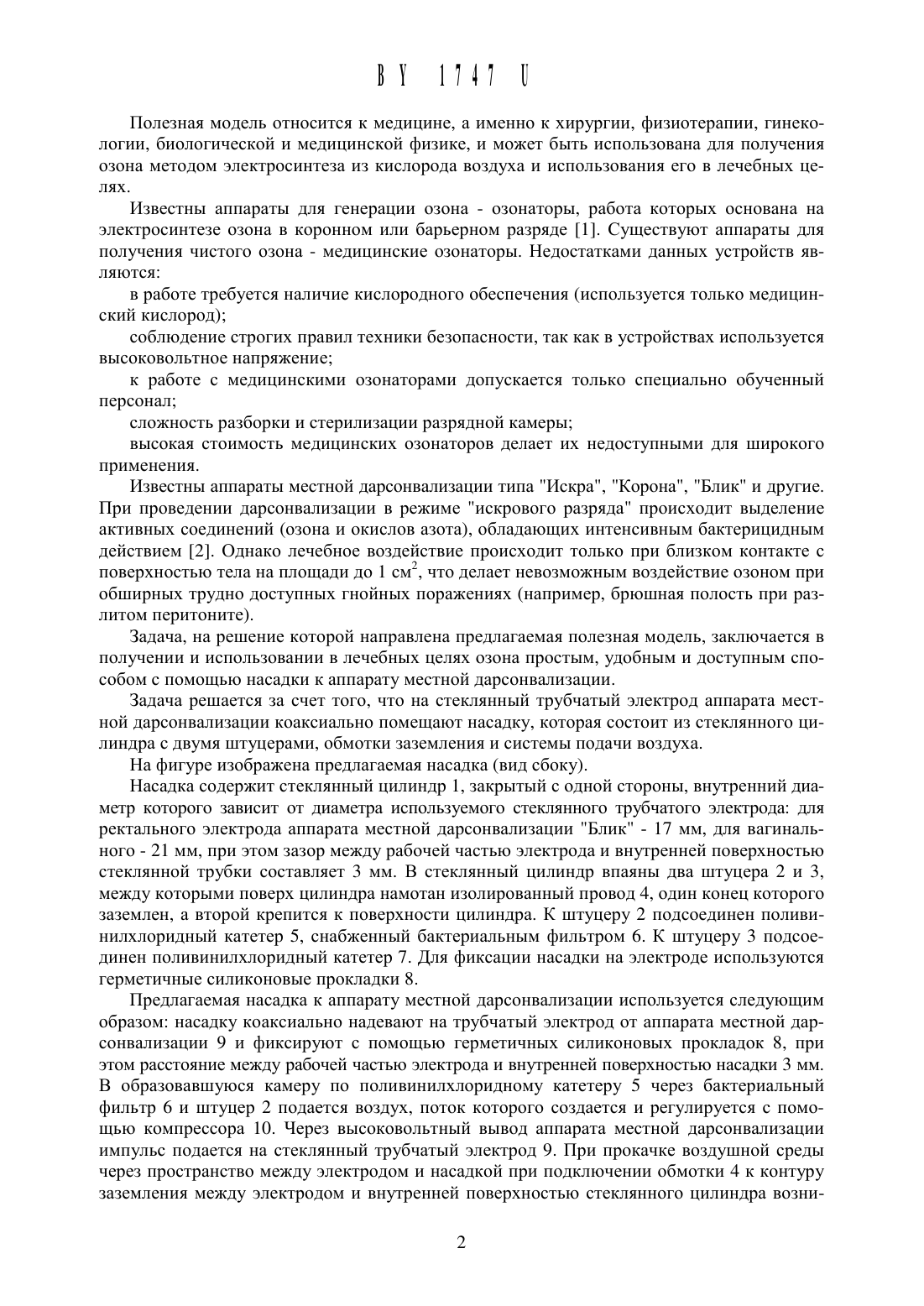

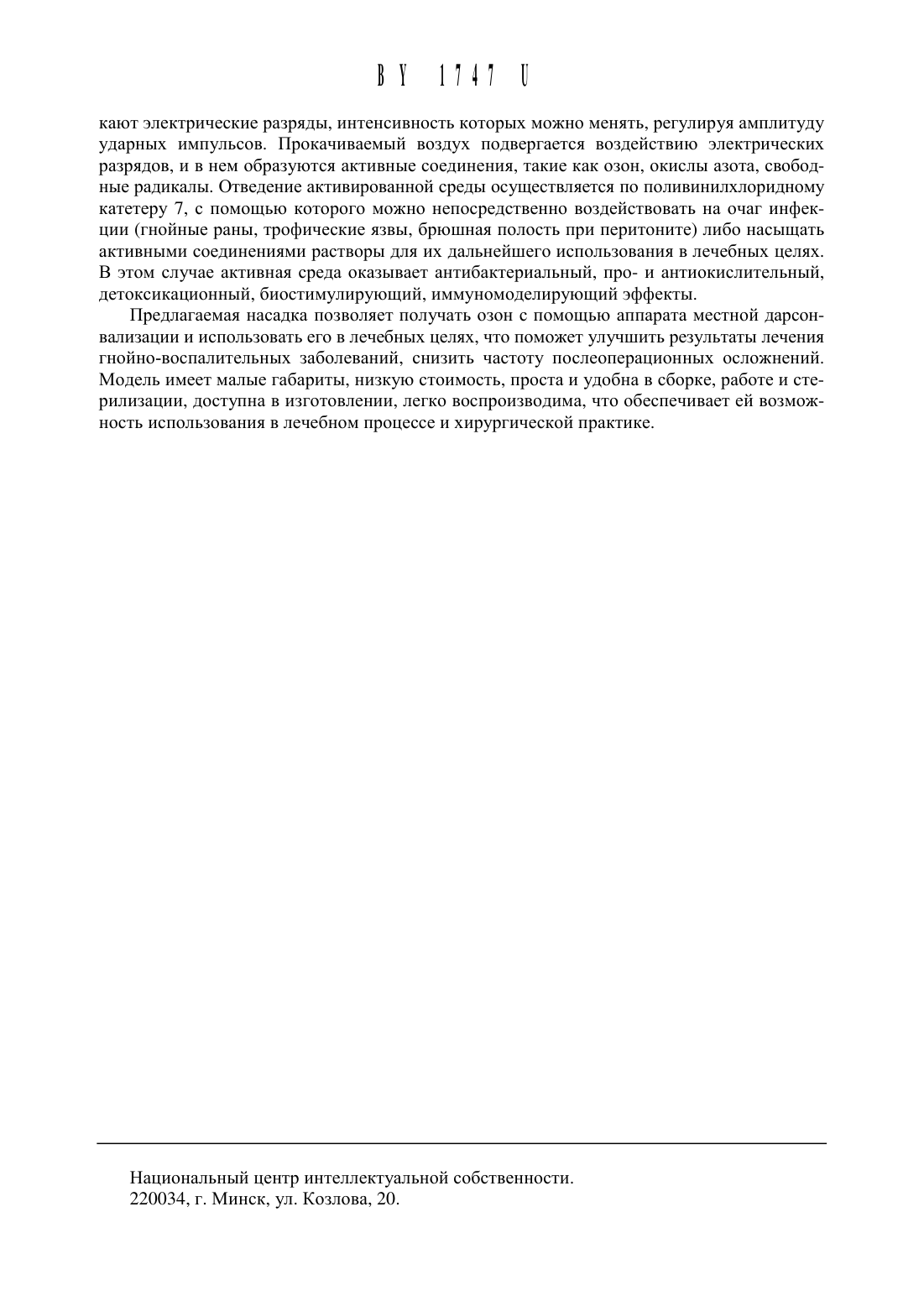

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) НАСАДКА К АППАРАТУ МЕС ТНОЙ ДАРСОНВАЛИЗАЦИИ(71) Заявитель Учреждение образования Гомельский государственный медицинский университет (ВУ)(72) Авторы Лызиков Анатолий Николаевич Скуратов Александр Геннадьевич Игнатенко Валерий Андреевич Гугешашвили Тенгиз Варденович Аль-Шаржаби Мохамед (ВУ)(73) Патентообладатель Учреждение образования Гомельский государственный медицинский университет (ВУ)Насадка к аппарату местной дарсонвализации для получения озона, состоящая из стеклянного цилиндра, закрытого с одной стороны, в который впаяны два штуцера, один из них предназначен для подачи воздуха по поливинилхлоридному катетеру через бактериальный фильтр, а другой - для выхода активной среды, поверх цилиндра намотан изолированный провод, причем один его конец заземлен, а другой крепится к поверхности стеклянного цилиндра, для фиксации насадки на стеклянном трубчатом электроде аппарата местной дарсонвализации используются герметичные силиконовые прокладки, при этом зазор между рабочей частью электрода и внутренней поверхностью насадки составляет 3 мм.Полезная модель относится К медицине, а именно К хирургии, физиотерапии, гинекологии, биологической и медицинской физике, и может быть использована для получения озона методом электросинтеза из кислорода воздуха и использования его в лечебных целях.Известны аппараты для генерации озона - озонаторы, работа которых основана на электросинтезе озона в коронном или барьерном разряде 1. Существуют аппараты для получения чистого озона - медицинские озонаторы. Недостатками данных устройств являютсяв работе требуется наличие кислородного обеспечения (используется только медицинский кислород)соблюдение строгих правил техники безопасности, так как в устройствах используется высоковольтное напряжениек работе с медицинскими озонаторами допускается только специально обученный персоналвысокая стоимость медицинских озонаторов делает их недоступными для широкого применения.Известны аппараты местной дарсонвализации типа Искра, Корона, Блик и другие. При проведении дарсонвализации в режиме искрового разряда происходит выделение активных соединений (озона и окислов азота), обладающих интенсивным бактерицидным действием 2. Однако лечебное воздействие происходит только при близком контакте с поверхностью тела на площади до 1 см 2, что делает невозможным воздействие озоном при обширных трудно доступных гнойных поражениях (например, брюшная полость при разлитом перитоните).Задача, на решение которой направлена предлагаемая полезная модель, заключается в получении и использовании в лечебных целях озона простым, удобным и доступным способом с помощью насадки к аппарату местной дарсонвализации.Задача решается за счет того, что на стеклянный трубчатый электрод аппарата местной дарсонвализации коаксиально помещают насадку, которая состоит из стеклянного цилиндра с двумя штуцерами, обмотки заземления и системы подачи воздуха.На фигуре изображена предлагаемая насадка (вид сбоку).Насадка содержит стеклянный цилиндр 1, закрытый с одной стороны, внутренний диаметр которого зависит от диаметра используемого стеклянного трубчатого электрода для ректального электрода аппарата местной дарсонвализации Блик - 17 мм, для вагинального - 21 мм, при этом зазор между рабочей частью электрода и внутренней поверхностью стеклянной трубки составляет 3 мм. В стеклянный цилиндр впаяны два штуцера 2 и 3,между которыми поверх цилиндра намотан изолированный провод 4, один конец которого заземлен, а второй крепится к поверхности цилиндра. К штуцеру 2 подсоединен поливинилхлоридный катетер 5, снабженный бактериальным фильтром 6. К штуцеру 3 подсоединен поливинилхлоридный катетер 7. Для фиксации насадки на электроде используются герметичные силиконовые прокладки 8.Предлагаемая насадка к аппарату местной дарсонвализации используется следующим образом насадку коаксиально надевают на трубчатый электрод от аппарата местной дарсонвализации 9 и фиксируют с помощью герметичных силиконовых прокладок 8, при этом расстояние между рабочей частью электрода и внутренней поверхностью насадки 3 мм. В образовавшуюся камеру по поливинилхлоридному катетеру 5 через бактериальный фильтр 6 и штуцер 2 подается воздух, поток которого создается и регулируется с помощью компрессора 10. Через высоковольтный вывод аппарата местной дарсонвализации импульс подается на стеклянный трубчатый электрод 9. При прокачке воздушной среды через пространство между электродом и насадкой при подключении обмотки 4 к контуру заземления между электродом и внутренней поверхностью стеклянного цилиндра возни ВУ 1747 Икают электрические разряды, интенсивность которых можно менять, регулируя амплитуду ударных импульсов. Прокачиваемь 1 й воздух подвергается воздействию электрических разрядов, и в нем образуются активные соединения, такие как озон, окислы азота, свободные радикалы. Отведение активированной среды осуществляется по поливинилхлоридному катетеру 7, с помощью которого можно непосредственно воздействовать на очаг инфекции (гнойные раны, трофические язвы, брюшная полость при перитоните) либо насыщать активными соединениями растворы для их дальнейшего использования в лечебных целях. В этом случае активная среда оказывает антибактериальный, про- и антиокислительный,детоксикационный, биостимулирующий, иммуномоделирующий эффекты.Предлагаемая насадка позволяет получать озон с помощью аппарата местной дарсонвализации и использовать его в лечебных целях, что поможет улучщить результаты лечения гнойно-воспалительных заболеваний, снизить частоту послеоперационных осложнений. Модель имеет малые габариты, низкую стоимость, проста и удобна в сборке, работе и стерилизации, доступна в изготовлении, легко воспроизводима, что обеспечивает ей возможность использования в лечебном процессе и хирургической практике.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
