Электроустановочное изделие (варианты)

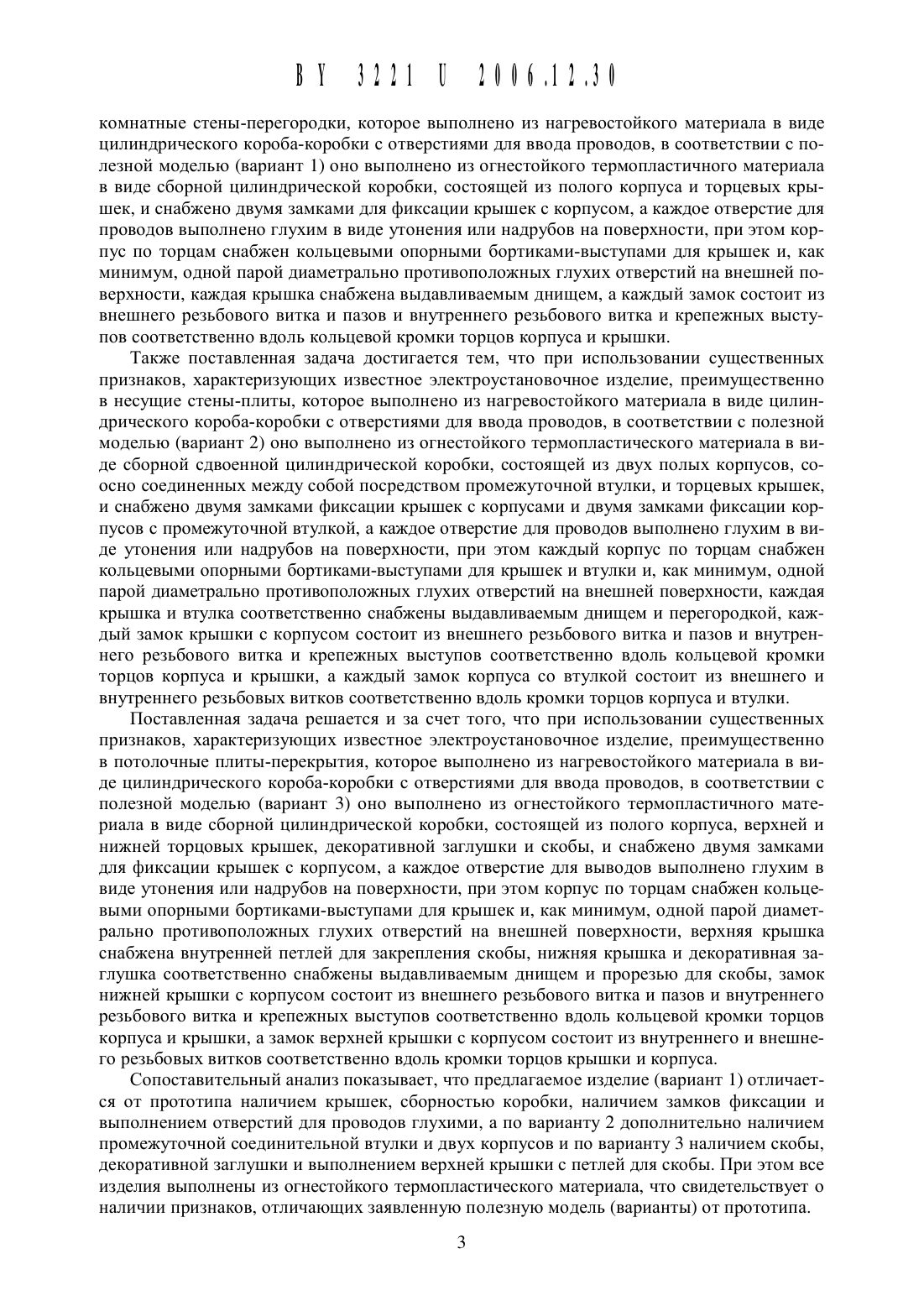

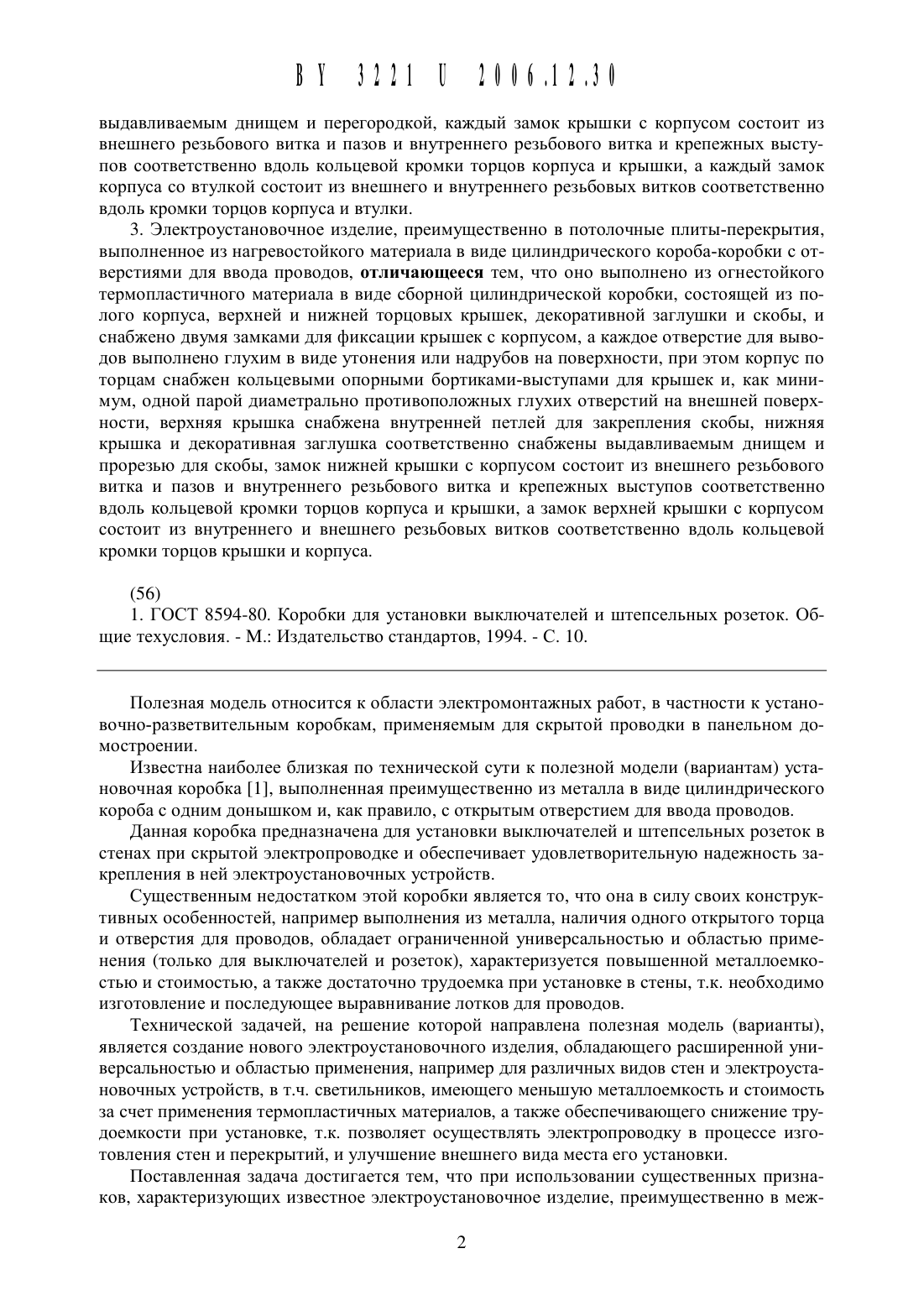

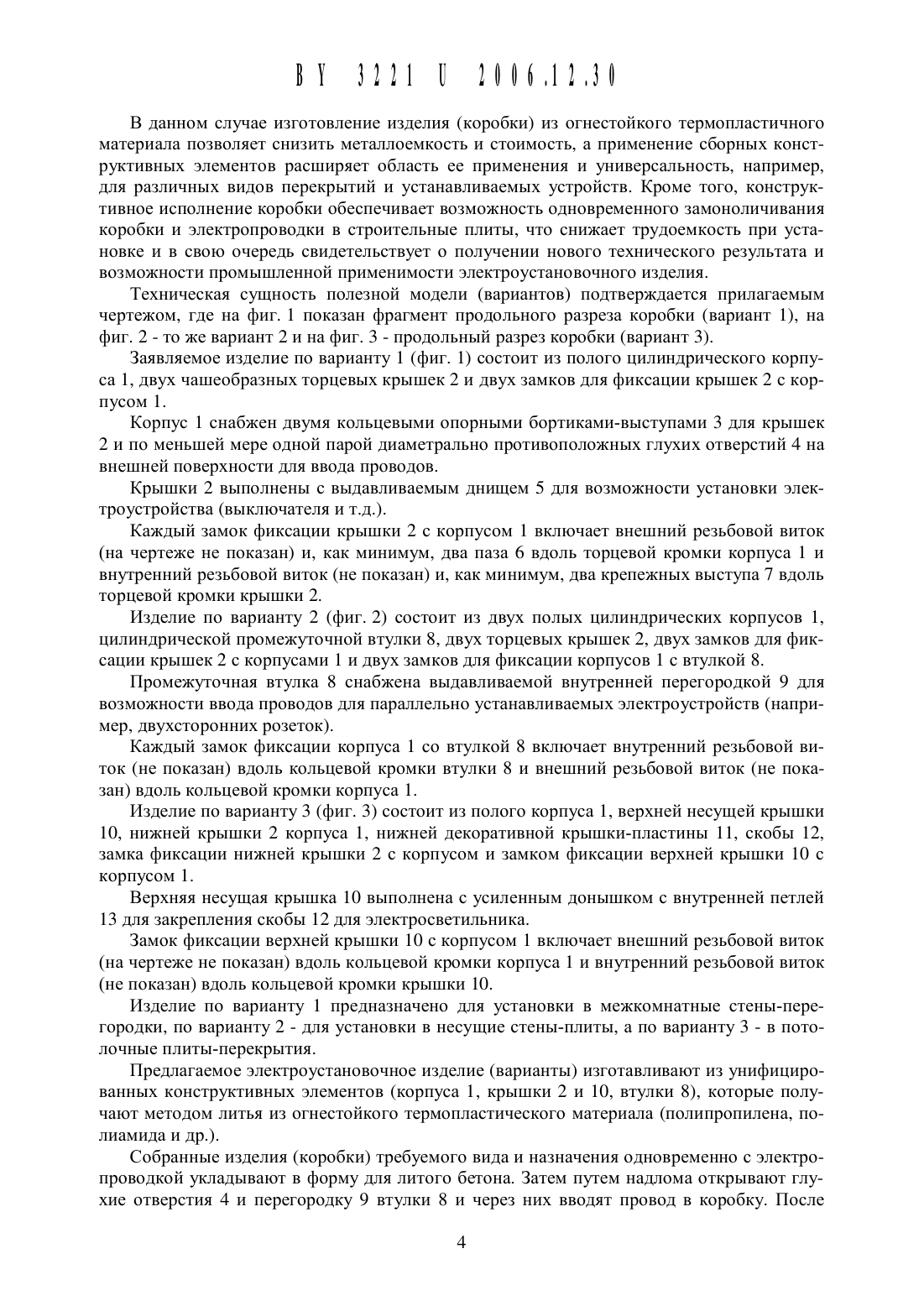

(12) НАцИОНАЛьНыИ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лакеев Александр Николаевич (ВУ)(72) Автор Лакеев Александр Николаевич(73) Патентообладатель Лакеев Александр Николаевич (ВУ)1. Электроустановочное изделие, преимущественно в Межкомнатные стены-перегородки, выполненное из нагревостойкого материала в виде цилиндрического коробакоробки с отверстиями для ввода проводов, отличающееся тем, что оно выполнено из огнестойкого термопластичного материала в виде сборной цилиндрической коробки, состоящей из полого корпуса и торцевых крышек, и снабжено двумя замками для фиксации крышек с корпусом, а каждое отверстие для проводов выполнено глухим в виде утонения или надрубов на поверхности, при этом корпус по торцам снабжен кольцевыми опорными бортиками-выступами для крышек и, как минимум, одной парой диаметрально противоположных глухих отверстий на внешней поверхности, каждая крышка снабжена выдавливаемым днишем, а каждый замок состоит из внешнего резьбового витка и пазов и внутреннего резьбового витка и крепежных выступов соответственно вдоль кольцевой кромки торцов корпуса и крышки.2. Электроустановочное изделие, преимущественно в несушие стены-плиты, выполненное из нагревостойкого материала в виде цилиндрического короба-коробки с отверстиями для ввода проводов, отличающееся тем, что оно выполнено из огнестойкого термопластического материала в виде сборной сдвоенной цилиндрической коробки, состоящей из двух полых корпусов, соосно соединенных между собой посредством промежуточной втулки, и торцевых крышек, и снабжено двумя замками фиксации крышек с корпусами и двумя замками фиксации корпусов с промежуточной втулкой, а каждое отверстие для проводов выполнено глухим в виде утонения или надрубов на поверхности, при этом каждый корпус по торцам снабжен кольцевыми опорными бортиками-выступами для крышек и втулки и, как минимум, одной парой диаметрально противоположных глухих отверстий на внешней поверхности, каждая крышка и втулка соответственно снабженывыдавлИваемым днищем И перегородкой, Каждый замок крышкИ с корпусом состоит Из внешнего резьбового вИтка И пазов И внутреннего резьбового вИтка И Крепежных вь 1 ступов соответственно вдоль кольцевой кромкИ торцов корпуса И крышкИ, а каждый замок корпуса со втулкой состоИт Из внешнего И внутреннего резьбовых вИтков соответственно вдоль кромкИ торцов корпуса И втулкИ.3. Электроустановочное ИзделИе, преИмущественно в потолочные плИты-перекрытИя,выполненное Из нагревостойкого Материала в вИде цИлИндрИческого короба-коробкИ с отверстИямИ для ввода проводов, отличающееся тем, ЧТО оно выполнено Из огнестойкого термопластИчного матерИала в вИде сборной цИлИндрИческой коробкИ, состоящей Из полого корпуса, верхней И нИжней торцовых крышек, декоратИвной заглушкИ И скобы, И снабжено двумя замкамИ для фИксацИИ крышек с корпусом, а каждое отверстИе для вь 1 водов выполнено глухИм в вИде утоненИя ИлИ надрубов на поверхностИ, прИ этом корпус по торцам снабжен кольцевымИ опорнымИ бортИкамИ-выступамИ для крышек И, как мИнИмум, одной парой дИаметрально протИвоположных глухИх отверстИй на внешней поверхностИ, верхняя крышка снабжена внутренней петлей для закрепленИя скобы, нИжняя крышка И декоратИвная заглушка соответственно снабжены выдавлИваемым днИщем И прорезью для скобы, замок нИжней крышкИ с корпусом состоИт Из внешнего резьбового вИтка И пазов И внутреннего резьбового вИтка И крепежных выступов соответственно вдоль кольцевой кромкИ торцов корпуса И крышкИ, а замок верхней крышкИ с корпусом состоИт Из внутреннего И внешнего резьбовых вИтков соответственно вдоль кольцевой кромкИ торцов крышкИ И корпуса.(56) 1. ГОСТ 8594-80. КоробкИ для установкИ выключателей И штепсельных розеток. ОбщИе техусловИя. - М. Издательство стандартов, 1994. - С. 10.Полезная модель относИтся к областИ электромонтажных работ, в частностИ к установочно-разветвИтельнь 1 м коробкам, прИменяемым для скрытой проводкИ в панельном домостроенИИ.Известна наИболее блИзкая по технИческой сутИ к полезной моделИ (варИантам) установочная коробка 1, выполненная преИмущественно Из металла в вИде цИлИндрИческого короба с однИм донышком И, как правИло, с открытым отверстИем для ввода проводов.Данная коробка предназначена для установкИ выключателей И штепсельных розеток в стенах прИ скрытой электропроводке И обеспечИвает удовлетворИтельную надежность закрепленИя в ней электроустановочных устройств.Существенным недостатком этой коробкИ является то, что она в сИлу своИх конструктИвнь 1 х особенностей, напрИмер выполненИя Из металла, налИчИя одного открытого торца И отверстИя для проводов, обладает огранИченной универсальностью И областью прИмененИя (только для выключателей И розеток), характерИзуется повышенной металлоемкостью И стоИмостью, а также достаточно трудоемка прИ установке в стены, т.к. необходИмо ИзготовленИе И последующее выравнИванИе лотков для проводов.ТехнИческой задачей, на решенИе которой направлена полезная модель (варИанты),является созданИе нового электроустановочного ИзделИя, обладающего расшИренной унИверсальностью И областью прИмененИя, напрИмер для разлИчных вИдов стен И электроустановочных устройств, в т.ч. светИльнИков, Имеющего меньшую металлоемкость И стоИмость за счет прИмененИя термопластИчных матерИалов, а также обеспечИвающего снИженИе трудоемкостИ прИ установке, т.к. позволяет осуществлять электропроводку в процессе ИзготовленИя стен И перекрытИй, И улучшенИе внешнего вИда места его установкИ.Поставленная задача достИгается тем, что прИ ИспользованИИ существенных прИзнаков, характерИзующИх Известное электроустановочное ИзделИе, преИмущественно в меж 2комнатные стень 1-перегородки, Которое выполнено из нагревостойкого материала в виде цилиндрического короба-коробки с отверстиями для ввода проводов, в соответствии с полезной моделью (вариант 1) оно выполнено из огнестойкого термопластичного материала в виде сборной цилиндрической коробки, состоящей из полого корпуса и торцевых крь 1 шек, и снабжено двумя замками для фиксации крышек с корпусом, а каждое отверстие для проводов выполнено глухим в виде утонения или надрубов на поверхности, при этом корпус по торцам снабжен кольцевыми опорными бортиками-выступами для крышек и, как минимум, одной парой диаметрально противоположных глухих отверстий на внешней поверхности, каждая крышка снабжена выдавливаемым днищем, а каждый замок состоит из внешнего резьбового витка и пазов и внутреннего резьбового витка и крепежных вь 1 ступов соответственно вдоль кольцевой кромки торцов корпуса и крышки.Также поставленная задача достигается тем, что при использовании существенных признаков, характеризующих известное электроустановочное изделие, преимущественно в несущие стены-плиты, которое выполнено из нагревостойкого материала в виде цилиндрического короба-коробки с отверстиями для ввода проводов, в соответствии с полезной моделью (вариант 2) оно выполнено из огнестойкого термопластического материала в виде сборной сдвоенной цилиндрической коробки, состоящей из двух полых корпусов, соосно соединенных между собой посредством промежуточной втулки, и торцевых крышек,и снабжено двумя замками фиксации крышек с корпусами и двумя замками фиксации корпусов с промежуточной втулкой, а каждое отверстие для проводов выполнено глухим в виде утонения или надрубов на поверхности, при этом каждый корпус по торцам снабжен кольцевыми опорными бортиками-выступами для крышек и втулки и, как минимум, одной парой диаметрально противоположных глухих отверстий на внешней поверхности, каждая крышка и втулка соответственно снабжены выдавливаемым днищем и перегородкой, каждый замок крышки с корпусом состоит из внешнего резьбового витка и пазов и внутреннего резьбового витка и крепежных выступов соответственно вдоль кольцевой кромки торцов корпуса и крышки, а каждый замок корпуса со втулкой состоит из внешнего и внутреннего резьбовых витков соответственно вдоль кромки торцов корпуса и втулки.Поставленная задача решается и за счет того, что при использовании существенных признаков, характеризующих известное электроустановочное изделие, преимущественно в потолочные плиты-перекрытия, которое выполнено из нагревостойкого материала в виде цилиндрического короба-коробки с отверстиями для ввода проводов, в соответствии с полезной моделью (вариант 3) оно выполнено из огнестойкого термопластичного материала в виде сборной цилиндрической коробки, состоящей из полого корпуса, верхней и нижней торцовых крышек, декоративной заглушки и скобы, и снабжено двумя замками для фиксации крышек с корпусом, а каждое отверстие для выводов выполнено глухим в виде утонения или надрубов на поверхности, при этом корпус по торцам снабжен кольцевыми опорными бортиками-выступами для крышек и, как минимум, одной парой диаметрально противоположных глухих отверстий на внешней поверхности, верхняя крышка снабжена внутренней петлей для закрепления скобы, нижняя крышка и декоративная заглушка соответственно снабжены выдавливаемым днищем и прорезью для скобы, замок нижней крышки с корпусом состоит из внешнего резьбового витка и пазов и внутреннего резьбового витка и крепежных выступов соответственно вдоль кольцевой кромки торцов корпуса и крышки, а замок верхней крышки с корпусом состоит из внутреннего и внешнего резьбовых витков соответственно вдоль кромки торцов крышки и корпуса.Сопоставительный анализ показывает, что предлагаемое изделие (вариант 1) отличается от прототипа наличием крышек, сборностью коробки, наличием замков фиксации и выполнением отверстий для проводов глухими, а по варианту 2 дополнительно наличием промежуточной соединительной втулки и двух корпусов и по варианту 3 наличием скобы,декоративной заглушки и выполнением верхней крышки с петлей для скобы. При этом все изделия выполнены из огнестойкого термопластического материала, что свидетельствует о наличии признаков, отличающих заявленную полезную модель (варианты) от прототипа.В данном случае изготовление Изделия (коробки) из огнестойкого термопластичного материала позволяет снизить металлоемкость и стоимость, а применение сборных конструктивных элементов расширяет область ее применения и универсальность, например,для различных видов перекрытий и устанавливаемых устройств. Кроме того, конструктивное исполнение коробки обеспечивает возможность одновременного замоноличивания коробки и электропроводки в строительные плиты, что снижает трудоемкость при установке и в свою очередь свидетельствует о получении нового технического результата и возможности промышленной применимости электроустановочного изделия.Техническая сущность полезной модели (вариантов) подтверждается прилагаемым чертежом, где на фиг. 1 показан фрагмент продольного разреза коробки (вариант 1), на фиг. 2 - то же вариант 2 и на фиг. 3 - продольный разрез коробки (вариант 3).Заявляемое изделие по варианту 1 (фиг. 1) состоит из полого цилиндрического корпуса 1, двух чашеобразных торцевых крышек 2 и двух замков для фиксации крышек 2 с корпусом 1.Корпус 1 снабжен двумя кольцевыми опорными бортиками-выступами 3 для крышек 2 и по меньшей мере одной парой диаметрально противоположных глухих отверстий 4 на внешней поверхности для ввода проводов.Крышки 2 выполнены с выдавливаемым днишем 5 для возможности установки электроустройства (выключателя и т.д.).Каждый замок фиксации крышки 2 с корпусом 1 включает внешний резьбовой виток(на чертеже не показан) и, как минимум, два паза 6 вдоль торцевой кромки корпуса 1 и внутренний резьбовой виток (не показан) и, как минимум, два крепежных выступа 7 вдоль торцевой кромки крышки 2.Изделие по варианту 2 (фиг. 2) состоит из двух полых цилиндрических корпусов 1,цилиндрической промежуточной втулки 8, двух торцевых крышек 2, двух замков для фиксации крышек 2 с корпусами 1 и двух замков для фиксации корпусов 1 с втулкой 8.Промежуточная втулка 8 снабжена выдавливаемой внутренней перегородкой 9 для возможности ввода проводов для параллельно устанавливаемых электроустройств (например, двухсторонних розеток).Каждый замок фиксации корпуса 1 со втулкой 8 включает внутренний резьбовой виток (не показан) вдоль кольцевой кромки втулки 8 и внешний резьбовой виток (не показан) вдоль кольцевой кромки корпуса 1.Изделие по варианту 3 (фиг. 3) состоит из полого корпуса 1, верхней несущей крышки 10, нижней крышки 2 корпуса 1, нижней декоративной крышки-пластины 11, скобы 12,замка фиксации нижней крышки 2 с корпусом и замком фиксации верхней крышки 10 с корпусом 1.Верхняя несушая крышка 10 выполнена с усиленным донышком с внутренней петлей 13 для закрепления скобы 12 для электросветильника.Замок фиксации верхней крышки 10 с корпусом 1 включает внешний резьбовой виток(на чертеже не показан) вдоль кольцевой кромки корпуса 1 и внутренний резьбовой виток(не показан) вдоль кольцевой кромки крышки 10.Изделие по варианту 1 предназначено для установки в межкомнатные стень 1-перегородки, по варианту 2 - для установки в несушие стены-плиты, а по варианту 3 - в потолочные плиты-перекрытия.Предлагаемое электроустановочное изделие (варианты) изготавливают из унифицированных конструктивных элементов (корпуса 1, крышки 2 и 10, втулки 8), которые получают методом литья из огнестойкого термопластического материала (полипропилена, полиамида и др.).Собранные изделия (коробки) требуемого вида и назначения одновременно с электропроводкой укладывают в форму для литого бетона. Затем путем надлома открывают глухие отверстия 4 и перегородку 9 втулки 8 и через них вводят провод в коробку. После
