Упаковка для хранения и транспортировки яиц (варианты)

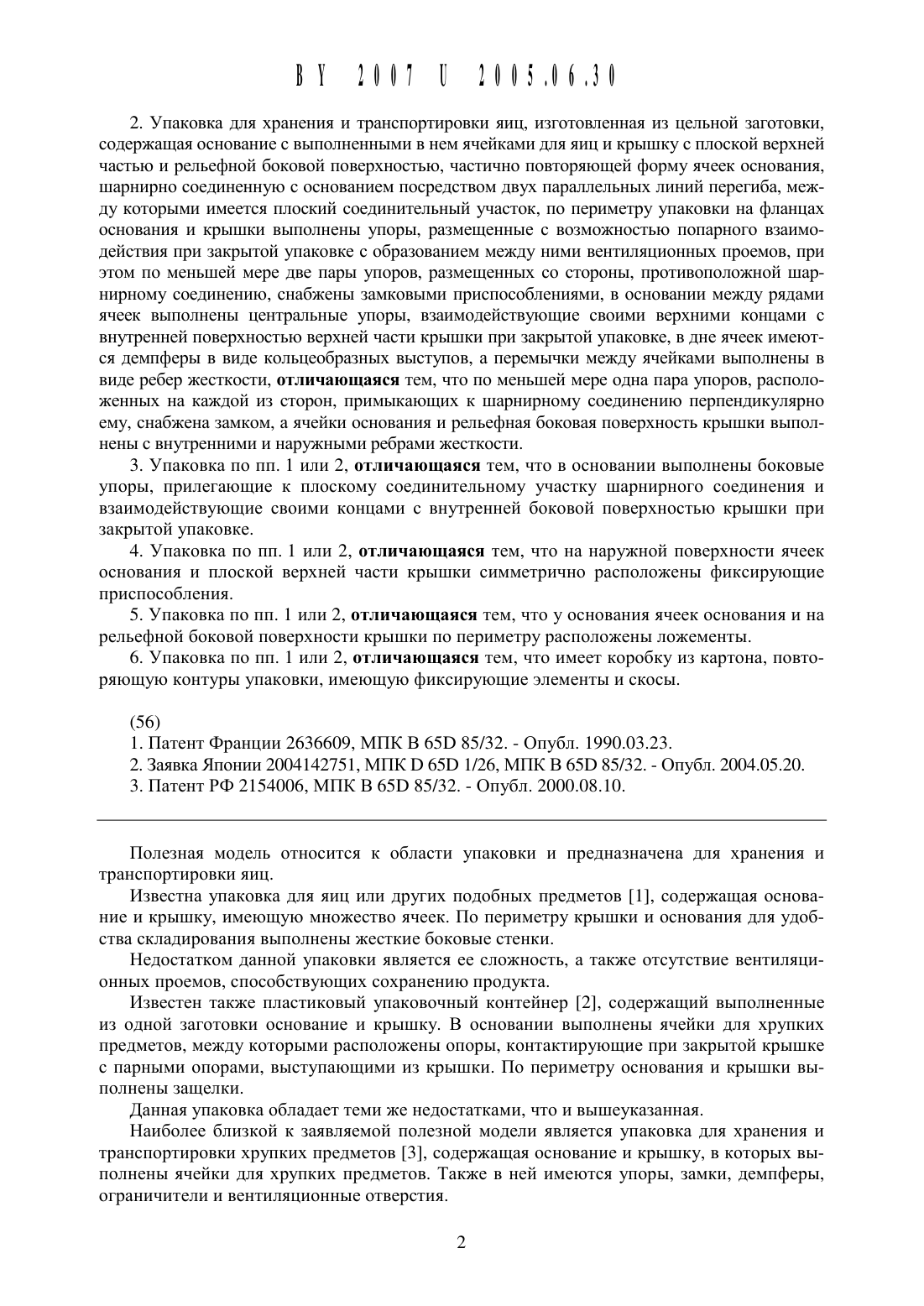

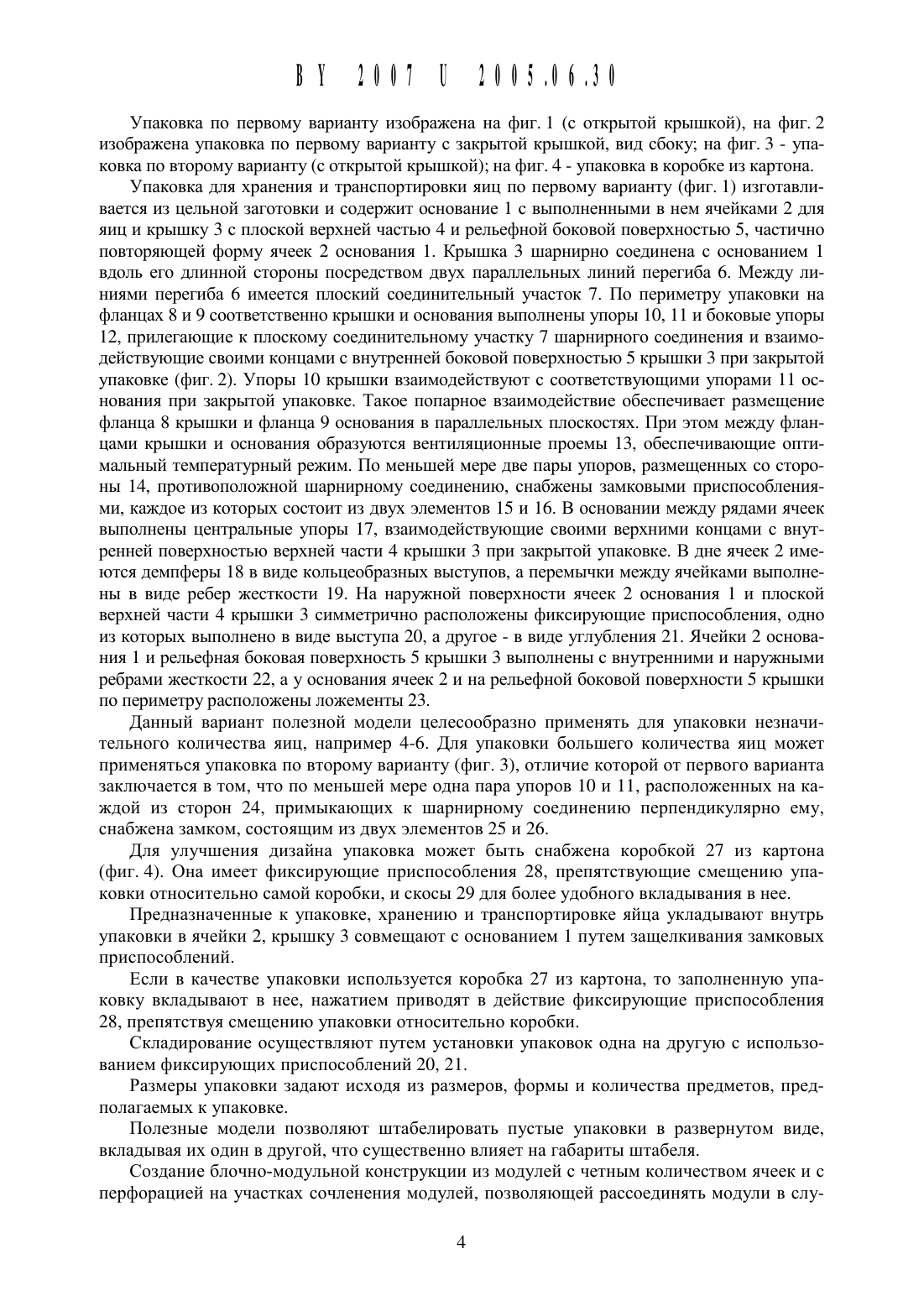

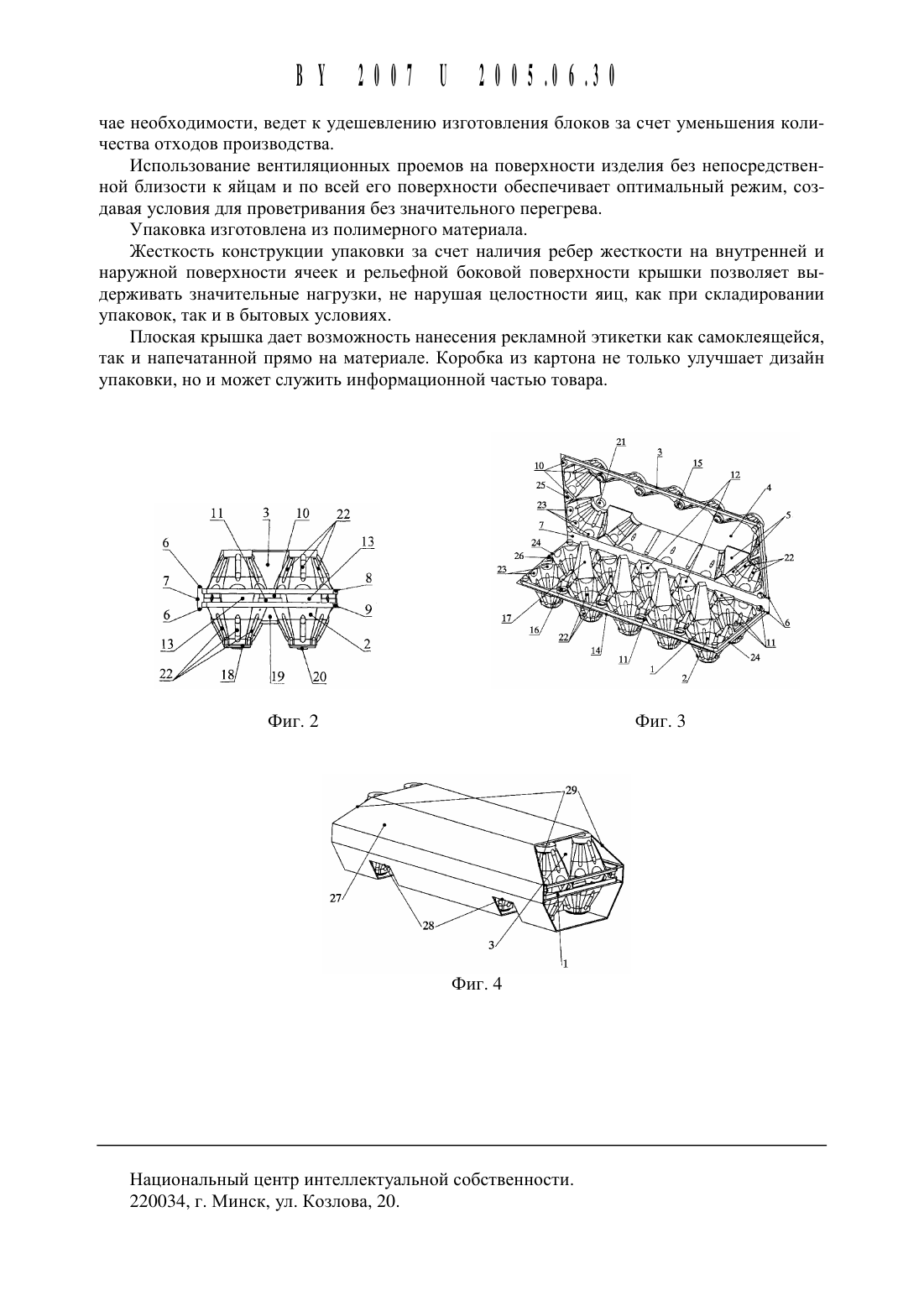

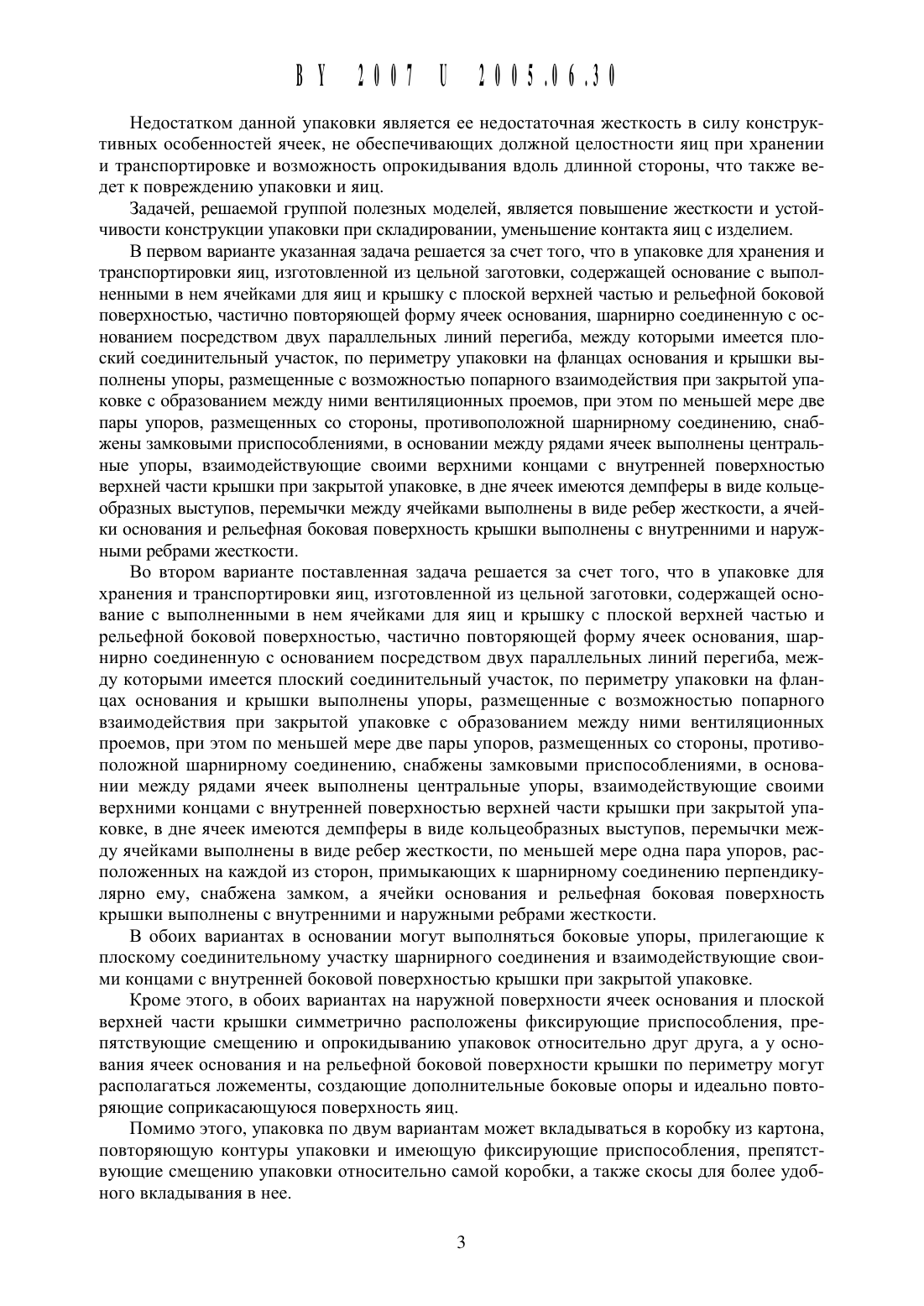

(54) УПАКОВКА для ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ ЯИЦпроизводственное предприятие Каштан фирмы Честнут АГ (ВУ)(72) Автор Помалейко Александр Иванович (ВУ)(73) Патентообладатель Иностранное унитарное Производственное предприятие Каштан фирмы Честнут АГ (ВУ)1. Упаковка для хранения и транспортировки яиц, изготовленная из цельной заготовки, содержащая основание с выполненными в нем ячейками для яиц и крышку с плоской верхней частью и рельефной боковой поверхностью, частично повторяющей форму ячеек основания, шарнирно соединенную с основанием посредством двух параллельных линий перегиба, между которыми имеется плоский соединительный участок, по периметру упаковки на фланцах основания и крышки выполнены упоры, размещенные с возможностью попарного взаимодействия при закрытой упаковке с образованием между ними вентиляционных проемов, при этом по меньшей мере две пары упоров, размещенных со стороны,противоположной шарнирному соединению, снабжены замковыми приспособлениями, в основании между рядами ячеек выполнены центральные упоры, взаимодействующие своими верхними концами с внутренней поверхностью верхней части крышки при закрь 1 той упаковке, в дне ячеек имеются демпферы в виде кольцеобразных выступов, а перемычки между ячейками выполнены в виде ребер жесткости, отличающаяся тем, что ячейки основания и рельефная боковая поверхность крышки выполнены с внутренними и наружными ребрами жесткости.2. Упаковка для хранения И транспортировки яиц, изготовленная из цельной заготовки,содержащая основание с выполненными в нем ячейками для яиц и крышку с плоской верхней частью и рельефной боковой поверхностью, частично повторяющей форму ячеек основания,щарнирно соединенную с основанием посредством двух параллельных линий перегиба, между которыми имеется плоский соединительный участок, по периметру упаковки на фланцах основания и крыщки выполнены упоры, размещенные с возможностью попарного взаимодействия при закрытой упаковке с образованием между ними вентиляционных проемов, при этом по меньщей мере две пары упоров, размещенных со стороны, противоположной щарнирному соединению, снабжены замковыми приспособлениями, в основании между рядами ячеек выполнены центральные упоры, взаимодействующие своими верхними концами с внутренней поверхностью верхней части крыщки при закрытой упаковке, в дне ячеек имеются демпферы в виде кольцеобразных выступов, а перемычки между ячейками выполнены в виде ребер жесткости, отличающаяся тем, что по меньщей мере одна пара упоров, расположенных на каждой из сторон, примыкающих к щарнирному соединению перпендикулярно ему, снабжена замком, а ячейки основания и рельефная боковая поверхность крыщки вь 1 полнень 1 с внутренними и наружными ребрами жесткости.3. Упаковка по пп. 1 или 2, отличающаяся тем, что в основании выполнены боковые упоры, прилегающие к плоскому соединительному участку щарнирного соединения и взаимодействующие своими концами с внутренней боковой поверхностью крыщки при закрытой упаковке.4. Упаковка по пп. 1 или 2, отличающаяся тем, что на наружной поверхности ячеек основания и плоской верхней части крыщки симметрично расположены фиксирующие приспособления.5. Упаковка по пп. 1 или 2, отличающаяся тем, что у основания ячеек основания и на рельефной боковой поверхности крыщки по периметру расположены ложементы.6. Упаковка по пп. 1 или 2, отличающаяся тем, что имеет коробку из картона, повторяющую контуры упаковки, имеющую фиксирующие элементы и скосы.Полезная модель относится к области упаковки и предназначена для хранения и транспортировки яиц.Известна упаковка для яиц или других подобных предметов 1, содержащая основание и крыщку, имеющую множество ячеек. По периметру крыщки и основания для удобства складирования выполнены жесткие боковые стенки.Недостатком данной упаковки является ее сложность, а также отсутствие вентиляционных проемов, способствующих сохранению продукта.Известен также пластиковый упаковочный контейнер 2, содержащий выполненные из одной заготовки основание и крыщку. В основании выполнены ячейки для хрупких предметов, между которыми расположены опоры, контактирующие при закрытой крыщке с парными опорами, выступающими из крыщки. По периметру основания и крыщки вь 1 полнень 1 защелки.Данная упаковка обладает теми же недостатками, что и выщеуказанная.Наиболее близкой к заявляемой полезной модели является упаковка для хранения и транспортировки хрупких предметов 3, содержащая основание и крыщку, в которых вь 1 полнень 1 ячейки для хрупких предметов. Также в ней имеются упоры, замки, демпферы,ограничители и вентиляционные отверстия.Недостатком данной упаковки является ее недостаточная жесткость в силу конструктивных особенностей ячеек, не обеспечивающих должной целостности яиц при хранении и транспортировке и возможность опрокидывания вдоль длинной стороны, что также ведет к повреждению упаковки и яиц.Задачей, решаемой группой полезных моделей, является повышение жесткости и устойчивости конструкции упаковки при складировании, уменьшение контакта яиц с изделием.В первом варианте указанная задача решается за счет того, что в упаковке для хранения и транспортировки яиц, изготовленной из цельной заготовки, содержащей основание с вь 1 полненными в нем ячейками для яиц и крышку с плоской верхней частью и рельефной боковой поверхностью, частично повторяющей форму ячеек основания, шарнирно соединенную с основанием посредством двух параллельных линий перегиба, между которыми имеется плоский соединительный участок, по периметру упаковки на фланцах основания и крышки вь 1 полнены упоры, размещенные с возможностью попарного взаимодействия при закрытой упаковке с образованием между ними вентиляционных проемов, при этом по меньшей мере две пары упоров, размещенных со стороны, противоположной шарнирному соединению, снабжены замковыми приспособлениями, в основании между рядами ячеек выполнены центральные упоры, взаимодействующие своими верхними концами с внутренней поверхностью верхней части крышки при закрытой упаковке, в дне ячеек имеются демпферы в виде кольцеобразных выступов, перемычки между ячейками выполнены в виде ребер жесткости, а ячейки основания и рельефная боковая поверхность крышки выполнены с внутренними и наружными ребрами жесткости.Во втором варианте поставленная задача решается за счет того, что в упаковке для хранения и транспортировки яиц, изготовленной из цельной заготовки, содержащей основание с выполненными в нем ячейками для яиц и крышку с плоской верхней частью и рельефной боковой поверхностью, частично повторяющей форму ячеек основания, шарнирно соединенную с основанием посредством двух параллельных линий перегиба, между которыми имеется плоский соединительный участок, по периметру упаковки на фланцах основания и крышки выполнены упоры, размещенные с возможностью попарного взаимодействия при закрытой упаковке с образованием между ними вентиляционных проемов, при этом по меньшей мере две пары упоров, размещенных со стороны, противоположной шарнирному соединению, снабжены замковыми приспособлениями, в основании между рядами ячеек выполнены центральные упоры, взаимодействующие своими верхними концами с внутренней поверхностью верхней части крышки при закрытой упаковке, в дне ячеек имеются демпферы в виде кольцеобразных выступов, перемычки между ячейками выполнены в виде ребер жесткости, по меньшей мере одна пара упоров, расположенных на каждой из сторон, примыкающих к шарнирному соединению перпендикулярно ему, снабжена замком, а ячейки основания и рельефная боковая поверхность крышки выполнены с внутренними и наружными ребрами жесткости.В обоих вариантах в основании могут выполняться боковые упоры, прилегающие к плоскому соединительному участку шарнирного соединения и взаимодействующие своими концами с внутренней боковой поверхностью крышки при закрытой упаковке.Кроме этого, в обоих вариантах на наружной поверхности ячеек основания и плоской верхней части крышки симметрично расположены фиксирующие приспособления, препятствующие смещению и опрокидыванию упаковок относительно друг друга, а у основания ячеек основания и на рельефной боковой поверхности крышки по периметру могут располагаться ложементы, создающие дополнительные боковые опоры и идеально повторяющие соприкасающуюся поверхность яиц.Помимо этого, упаковка по двум вариантам может вкладываться в коробку из картона,повторяющую контуры упаковки и имеющую фиксирующие приспособления, препятствующие смещению упаковки относительно самой коробки, а также скосы для более удобного вкладывания в нее.Упаковка по первому варианту изображена на фиг. 1 (с открытой Крышкой), на фиг. 2 изображена упаковка по первому варианту с закрытой крышкой, вид сбоку на фиг. 3 - упаковка по второму варианту (с открытой крышкой) на фиг. 4 - упаковка в коробке из картона.Упаковка для хранения и транспортировки яиц по первому варианту (фиг. 1) изготавливается из цельной заготовки и содержит основание 1 с выполненными в нем ячейками 2 для яиц и крышку 3 с плоской верхней частью 4 и рельефной боковой поверхностью 5, частично повторяющей форму ячеек 2 основания 1. Крышка 3 шарнирно соединена с основанием 1 вдоль его длинной стороны посредством двух параллельных линий перегиба 6. Между линиями перегиба 6 имеется плоский соединительный участок 7. По периметру упаковки на фланцах 8 и 9 соответственно крышки и основания выполнены упоры 10, 11 и боковые упоры 12, прилегающие к плоскому соединительному участку 7 шарнирного соединения и взаимодействующие своими концами с внутренней боковой поверхностью 5 крь 1 шки 3 при закрытой упаковке (фиг. 2). Упоры 10 крышки взаимодействуют с соответствующими упорами 11 основания при закрытой упаковке. Такое попарное взаимодействие обеспечивает размещение фланца 8 крышки и фланца 9 основания в параллельных плоскостях. При этом между фланцами крышки и основания образуются вентиляционные проемы 13, обеспечивающие оптимальный температурный режим. По меньшей мере две пары упоров, размещенных со стороны 14, противоположной шарнирному соединению, снабжены замковыми приспособлениями, каждое из которых состоит из двух элементов 15 и 16. В основании между рядами ячеек выполнены центральные упоры 17, взаимодействующие своими верхними концами с внутренней поверхностью верхней части 4 крышки 3 при закрытой упаковке. В дне ячеек 2 имеются демпферы 18 в виде кольцеобразных выступов, а перемычки между ячейками вь 1 полнены в виде ребер жесткости 19. На наружной поверхности ячеек 2 основания 1 и плоской верхней части 4 крышки 3 симметрично расположены фиксирующие приспособления, одно из которых выполнено в виде выступа 20, а другое - в виде углубления 21. Ячейки 2 основания 1 и рельефная боковая поверхность 5 крышки 3 выполнены с внутренними и наружными ребрами жесткости 22, а у основания ячеек 2 и на рельефной боковой поверхности 5 крышки по периметру расположены ложементы 23.Данный вариант полезной модели целесообразно применять для упаковки незначительного количества яиц, например 4-6. Для упаковки большего количества яиц может применяться упаковка по второму варианту (фиг. 3), отличие которой от первого варианта заключается в том, что по меньшей мере одна пара упоров 10 и 11, расположенных на каждой из сторон 24, примыкающих к шарнирному соединению перпендикулярно ему,снабжена замком, состоящим из двух элементов 25 и 26.Для улучшения дизайна упаковка может быть снабжена коробкой 27 из картона(фиг. 4). Она имеет фиксирующие приспособления 28, препятствующие смещению упаковки относительно самой коробки, и скосы 29 для более удобного вкладывания в нее.Предназначенные к упаковке, хранению и транспортировке яйца укладывают внутрь упаковки в ячейки 2, крышку 3 совмещают с основанием 1 путем защелкивания замковых приспособлений.Если в качестве упаковки используется коробка 27 из картона, то заполненную упаковку вкладывают в нее, нажатием приводят в действие фиксирующие приспособления 28, препятствуя смещению упаковки относительно коробки.Складирование осуществляют путем установки упаковок одна на другую с использованием фиксирующих приспособлений 20, 21.Размеры упаковки задают исходя из размеров, формы и количества предметов, предполагаемых к упаковке.Полезные модели позволяют штабелировать пустые упаковки в развернутом виде,вкладывая их один в другой, что существенно влияет на габариты штабеля.Создание блочно-модульной конструкции из модулей с четным количеством ячеек и с перфорацией на участках сочленения модулей, позволяющей рассоединять модули в слу 4
