Почвообрабатывающее орудие

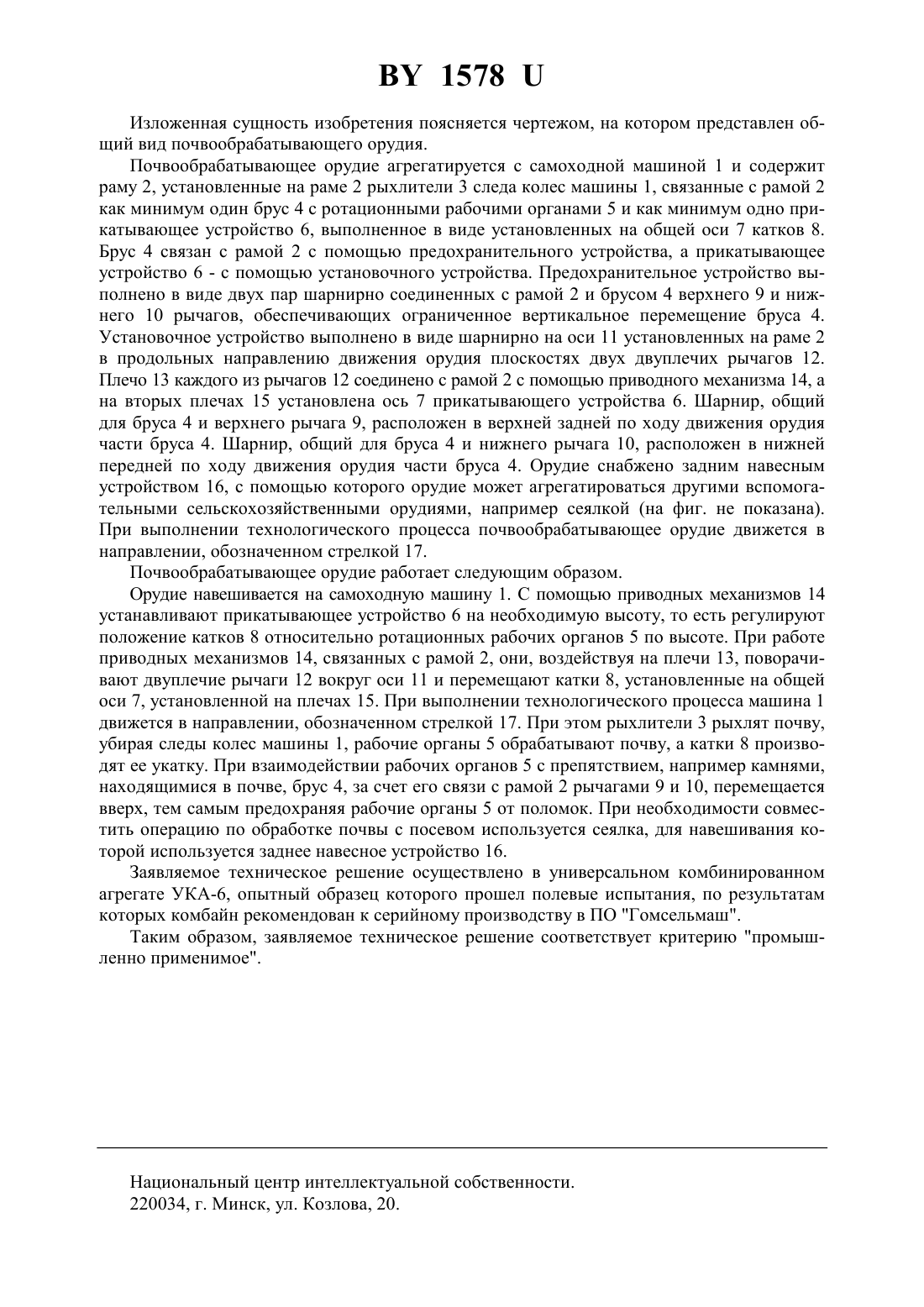

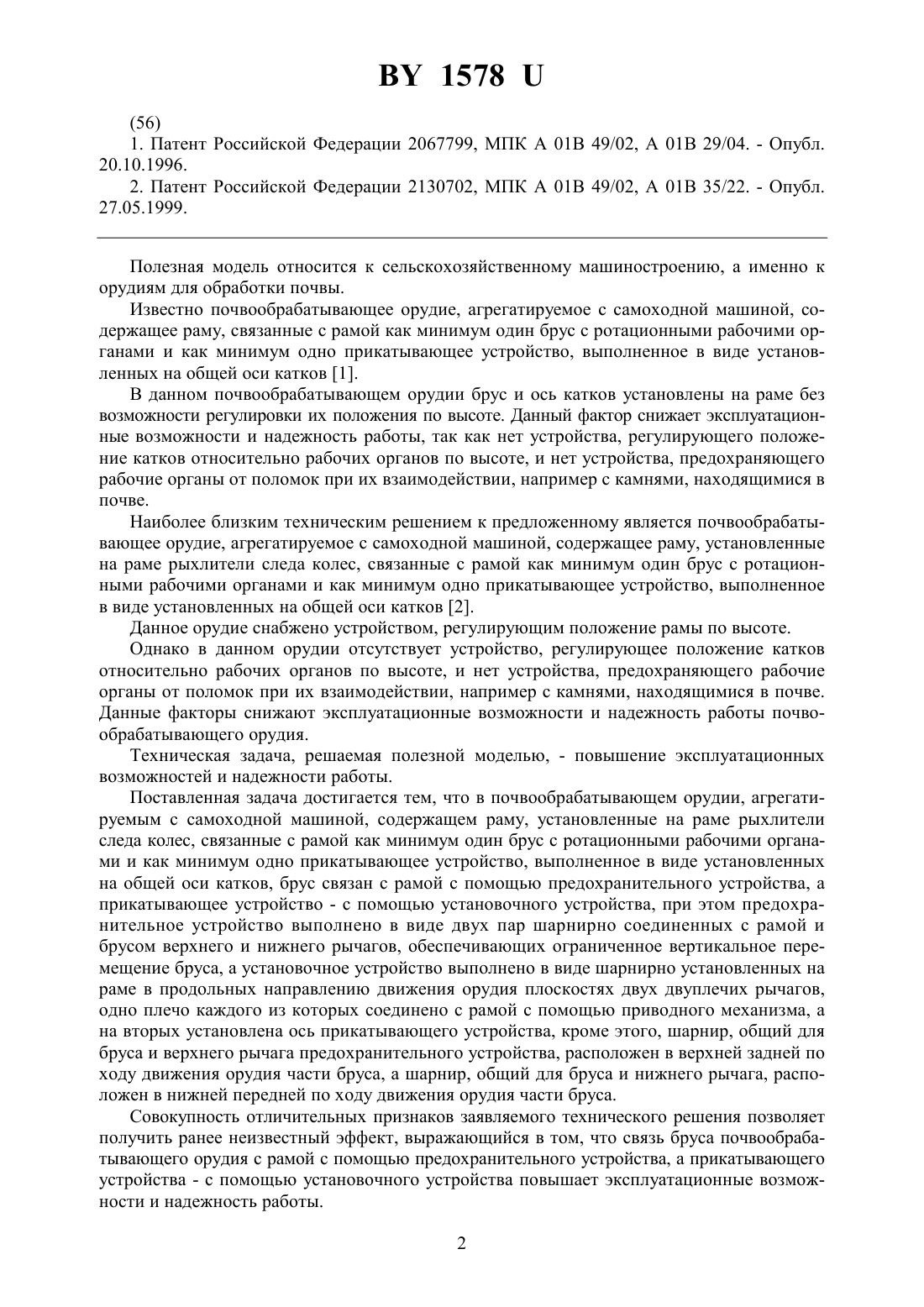

(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Жмайлик Валерий Алексеевич Дюжев Андрей Анисимович Цыганов Александр Риммович Добышев Анатолий Семенович Рехлицкий Олег Валентинович Прядко Виктор Иванович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Почвообрабатывающее орудие, агрегатируемое с самоходной машиной, содержащее раму, установленные на раме рыхлители следа колес, связанные с рамой как минимум один брус с ротационными рабочими органами и как минимум одно прикатывающее устройство, выполненное в виде установленных на общей оси катков, отличающееся тем,что брус связан с рамой с помощью предохранительного устройства, а прикатывающее устройство - с помощью установочного устройства, при этом предохранительное устройство выполнено в виде двух пар шарнирно соединенных с рамой и брусом верхнего и нижнего рычагов, обеспечивающих ограниченное вертикальное перемещение бруса, а установочное устройство выполнено в виде шарнирно установленных на раме в продольных направлению движения орудия плоскостях двух двуплечих рычагов, одно плечо каждого из которых соединено с рамой с помощью приводного механизма, а на вторых установлена ось прикатывающего устройства, кроме этого, шарнир, общий для бруса и верхнего рычага предохранительного устройства, расположен в верхней задней по ходу движения орудия части бруса, а шарнир, общий для бруса и нижнего рычага, расположен в нижней передней по ходу движения орудия части бруса.(56) 1. Патент Российской Федерации 2067799, МПК А 01 В 49/02, А 01 В 29/04. - Опубл. 20.10.1996. 2. Патент Российской Федерации 2130702, МПК А 01 В 49/02, А 01 В 35/22. - Опубл. 27.05.1999. Полезная модель относится к сельскохозяйственному машиностроению, а именно к орудиям для обработки почвы. Известно почвообрабатывающее орудие, агрегатируемое с самоходной машиной, содержащее раму, связанные с рамой как минимум один брус с ротационными рабочими органами и как минимум одно прикатывающее устройство, выполненное в виде установленных на общей оси катков 1. В данном почвообрабатывающем орудии брус и ось катков установлены на раме без возможности регулировки их положения по высоте. Данный фактор снижает эксплуатационные возможности и надежность работы, так как нет устройства, регулирующего положение катков относительно рабочих органов по высоте, и нет устройства, предохраняющего рабочие органы от поломок при их взаимодействии, например с камнями, находящимися в почве. Наиболее близким техническим решением к предложенному является почвообрабатывающее орудие, агрегатируемое с самоходной машиной, содержащее раму, установленные на раме рыхлители следа колес, связанные с рамой как минимум один брус с ротационными рабочими органами и как минимум одно прикатывающее устройство, выполненное в виде установленных на общей оси катков 2. Данное орудие снабжено устройством, регулирующим положение рамы по высоте. Однако в данном орудии отсутствует устройство, регулирующее положение катков относительно рабочих органов по высоте, и нет устройства, предохраняющего рабочие органы от поломок при их взаимодействии, например с камнями, находящимися в почве. Данные факторы снижают эксплуатационные возможности и надежность работы почвообрабатывающего орудия. Техническая задача, решаемая полезной моделью, - повышение эксплуатационных возможностей и надежности работы. Поставленная задача достигается тем, что в почвообрабатывающем орудии, агрегатируемым с самоходной машиной, содержащем раму, установленные на раме рыхлители следа колес, связанные с рамой как минимум один брус с ротационными рабочими органами и как минимум одно прикатывающее устройство, выполненное в виде установленных на общей оси катков, брус связан с рамой с помощью предохранительного устройства, а прикатывающее устройство - с помощью установочного устройства, при этом предохранительное устройство выполнено в виде двух пар шарнирно соединенных с рамой и брусом верхнего и нижнего рычагов, обеспечивающих ограниченное вертикальное перемещение бруса, а установочное устройство выполнено в виде шарнирно установленных на раме в продольных направлению движения орудия плоскостях двух двуплечих рычагов,одно плечо каждого из которых соединено с рамой с помощью приводного механизма, а на вторых установлена ось прикатывающего устройства, кроме этого, шарнир, общий для бруса и верхнего рычага предохранительного устройства, расположен в верхней задней по ходу движения орудия части бруса, а шарнир, общий для бруса и нижнего рычага, расположен в нижней передней по ходу движения орудия части бруса. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что связь бруса почвообрабатывающего орудия с рамой с помощью предохранительного устройства, а прикатывающего устройства - с помощью установочного устройства повышает эксплуатационные возможности и надежность работы. 2 1578 Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид почвообрабатывающего орудия. Почвообрабатывающее орудие агрегатируется с самоходной машиной 1 и содержит раму 2, установленные на раме 2 рыхлители 3 следа колес машины 1, связанные с рамой 2 как минимум один брус 4 с ротационными рабочими органами 5 и как минимум одно прикатывающее устройство 6, выполненное в виде установленных на общей оси 7 катков 8. Брус 4 связан с рамой 2 с помощью предохранительного устройства, а прикатывающее устройство 6 - с помощью установочного устройства. Предохранительное устройство выполнено в виде двух пар шарнирно соединенных с рамой 2 и брусом 4 верхнего 9 и нижнего 10 рычагов, обеспечивающих ограниченное вертикальное перемещение бруса 4. Установочное устройство выполнено в виде шарнирно на оси 11 установленных на раме 2 в продольных направлению движения орудия плоскостях двух двуплечих рычагов 12. Плечо 13 каждого из рычагов 12 соединено с рамой 2 с помощью приводного механизма 14, а на вторых плечах 15 установлена ось 7 прикатывающего устройства 6. Шарнир, общий для бруса 4 и верхнего рычага 9, расположен в верхней задней по ходу движения орудия части бруса 4. Шарнир, общий для бруса 4 и нижнего рычага 10, расположен в нижней передней по ходу движения орудия части бруса 4. Орудие снабжено задним навесным устройством 16, с помощью которого орудие может агрегатироваться другими вспомогательными сельскохозяйственными орудиями, например сеялкой (на фиг. не показана). При выполнении технологического процесса почвообрабатывающее орудие движется в направлении, обозначенном стрелкой 17. Почвообрабатывающее орудие работает следующим образом. Орудие навешивается на самоходную машину 1. С помощью приводных механизмов 14 устанавливают прикатывающее устройство 6 на необходимую высоту, то есть регулируют положение катков 8 относительно ротационных рабочих органов 5 по высоте. При работе приводных механизмов 14, связанных с рамой 2, они, воздействуя на плечи 13, поворачивают двуплечие рычаги 12 вокруг оси 11 и перемещают катки 8, установленные на общей оси 7, установленной на плечах 15. При выполнении технологического процесса машина 1 движется в направлении, обозначенном стрелкой 17. При этом рыхлители 3 рыхлят почву,убирая следы колес машины 1, рабочие органы 5 обрабатывают почву, а катки 8 производят ее укатку. При взаимодействии рабочих органов 5 с препятствием, например камнями,находящимися в почве, брус 4, за счет его связи с рамой 2 рычагами 9 и 10, перемещается вверх, тем самым предохраняя рабочие органы 5 от поломок. При необходимости совместить операцию по обработке почвы с посевом используется сеялка, для навешивания которой используется заднее навесное устройство 16. Заявляемое техническое решение осуществлено в универсальном комбинированном агрегате УКА-6, опытный образец которого прошел полевые испытания, по результатам которых комбайн рекомендован к серийному производству в ПО Гомсельмаш. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
