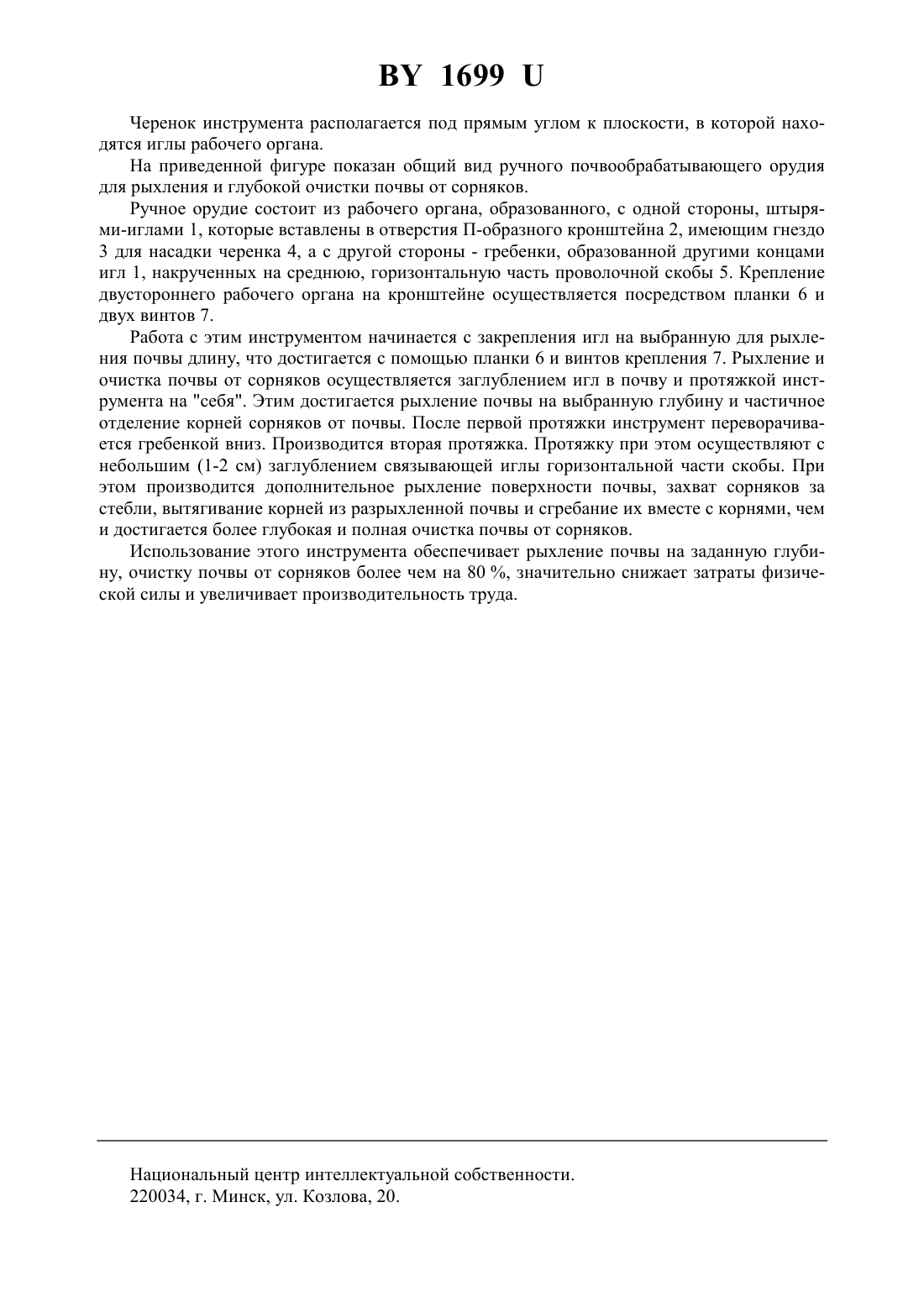

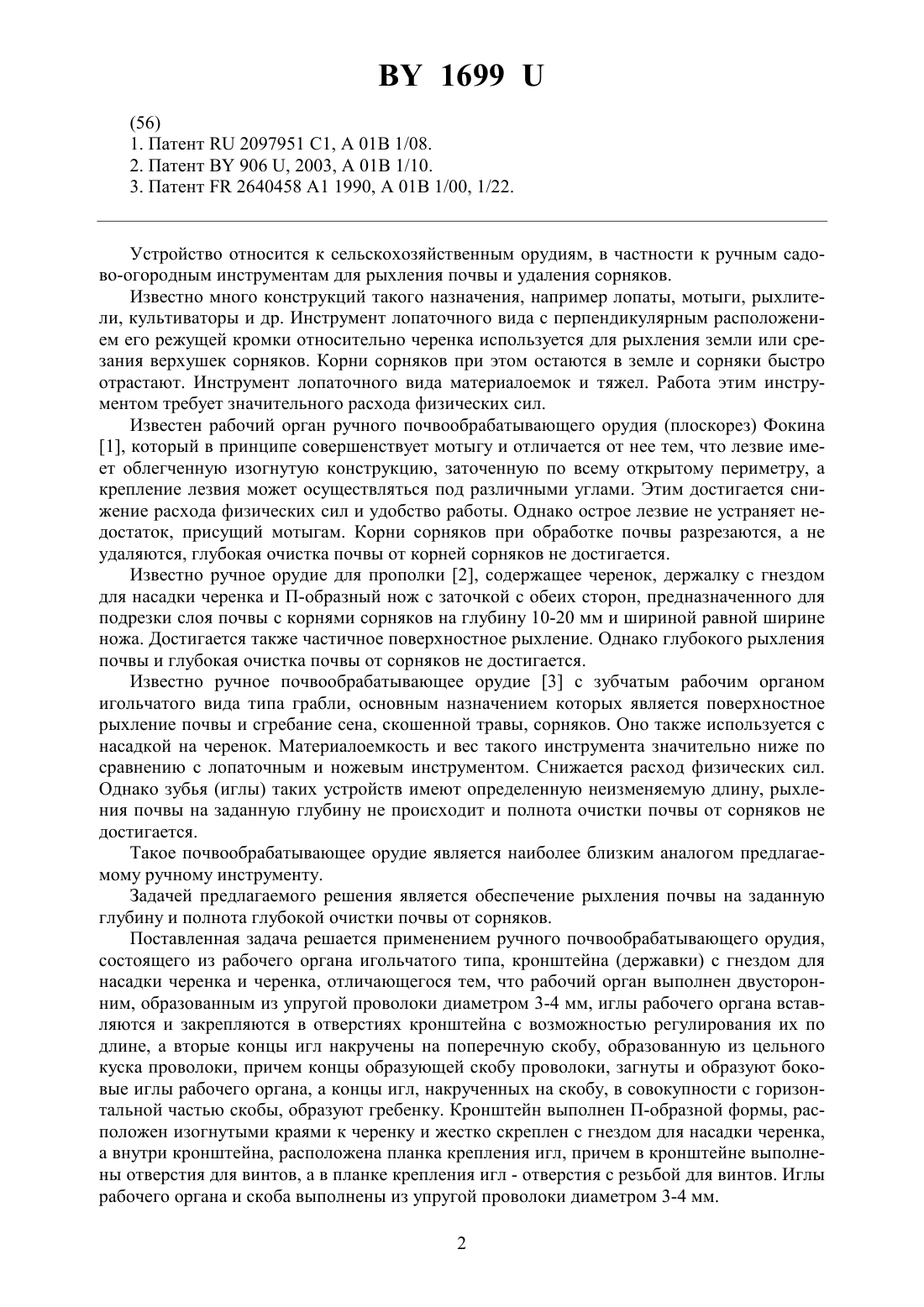

(71) Заявитель Леошко Николай Павлович(72) Авторы Леошко Николай Павлович Леошко Наталья Николаевна Галуза Сергей Адамович Галуза Виталий Сергеевич(73) Патентообладатель Леошко Николай Павлович(57) 1. Ручное почвообрабатывающее орудие, включающее рабочий орган игольчатого типа, кронштейн с гнездом для насадки черенка и черенок, отличающееся тем, что рабочий орган выполнен двусторонним, иглы рабочего органа вставлены и закреплены в отверстиях кронштейна с возможностью регулирования их по длине, а вторые концы игл накручены на горизонтальную часть скобы, образованную из цельного куска проволоки, причем концы, образующей скобу проволоки, загнуты и образуют боковые иглы рабочего органа,а концы игл, накрученных на скобу, в совокупности с ее горизонтальной частью, образуют гребенку. 2. Ручное почвообрабатывающее орудие по п. 1, отличающееся тем, что кронштейн выполнен П-образной формы и расположен изогнутыми краями к черенку и жестко скреплен с гнездом для насадки черенка, а внутри кронштейна расположена планка крепления игл, причем в кронштейне выполнены отверстия для винтов, а в планке крепления игл отверстия с резьбой для винтов. 3. Ручное почвообрабатывающее орудие по п. 1, отличающееся тем, что иглы рабочего органа и скоба выполнены из упругой проволоки диаметром 3-4 мм. 4. Ручное почвообрабатывающее орудие по п. 1, отличающееся тем, что черенок инструмента располагается под прямым углом к плоскости, в которой находятся иглы рабочего органа.(56) 1. Патент 2097951 1, А 01 В 1/08. 2. Патент 906 , 2003,01 1/10. 3. Патент 2640458 1 1990,01 1/00, 1/22. Устройство относится к сельскохозяйственным орудиям, в частности к ручным садово-огородным инструментам для рыхления почвы и удаления сорняков. Известно много конструкций такого назначения, например лопаты, мотыги, рыхлители, культиваторы и др. Инструмент лопаточного вида с перпендикулярным расположением его режущей кромки относительно черенка используется для рыхления земли или срезания верхушек сорняков. Корни сорняков при этом остаются в земле и сорняки быстро отрастают. Инструмент лопаточного вида материалоемок и тяжел. Работа этим инструментом требует значительного расхода физических сил. Известен рабочий орган ручного почвообрабатывающего орудия (плоскорез) Фокина 1, который в принципе совершенствует мотыгу и отличается от нее тем, что лезвие имеет облегченную изогнутую конструкцию, заточенную по всему открытому периметру, а крепление лезвия может осуществляться под различными углами. Этим достигается снижение расхода физических сил и удобство работы. Однако острое лезвие не устраняет недостаток, присущий мотыгам. Корни сорняков при обработке почвы разрезаются, а не удаляются, глубокая очистка почвы от корней сорняков не достигается. Известно ручное орудие для прополки 2, содержащее черенок, держалку с гнездом для насадки черенка и П-образный нож с заточкой с обеих сторон, предназначенного для подрезки слоя почвы с корнями сорняков на глубину 10-20 мм и шириной равной ширине ножа. Достигается также частичное поверхностное рыхление. Однако глубокого рыхления почвы и глубокая очистка почвы от сорняков не достигается. Известно ручное почвообрабатывающее орудие 3 с зубчатым рабочим органом игольчатого вида типа грабли, основным назначением которых является поверхностное рыхление почвы и сгребание сена, скошенной травы, сорняков. Оно также используется с насадкой на черенок. Материалоемкость и вес такого инструмента значительно ниже по сравнению с лопаточным и ножевым инструментом. Снижается расход физических сил. Однако зубья (иглы) таких устройств имеют определенную неизменяемую длину, рыхления почвы на заданную глубину не происходит и полнота очистки почвы от сорняков не достигается. Такое почвообрабатывающее орудие является наиболее близким аналогом предлагаемому ручному инструменту. Задачей предлагаемого решения является обеспечение рыхления почвы на заданную глубину и полнота глубокой очистки почвы от сорняков. Поставленная задача решается применением ручного почвообрабатывающего орудия,состоящего из рабочего органа игольчатого типа, кронштейна (державки) с гнездом для насадки черенка и черенка, отличающегося тем, что рабочий орган выполнен двусторонним, образованным из упругой проволоки диаметром 3-4 мм, иглы рабочего органа вставляются и закрепляются в отверстиях кронштейна с возможностью регулирования их по длине, а вторые концы игл накручены на поперечную скобу, образованную из цельного куска проволоки, причем концы образующей скобу проволоки, загнуты и образуют боковые иглы рабочего органа, а концы игл, накрученных на скобу, в совокупности с горизонтальной частью скобы, образуют гребенку. Кронштейн выполнен П-образной формы, расположен изогнутыми краями к черенку и жестко скреплен с гнездом для насадки черенка,а внутри кронштейна, расположена планка крепления игл, причем в кронштейне выполнены отверстия для винтов, а в планке крепления игл - отверстия с резьбой для винтов. Иглы рабочего органа и скоба выполнены из упругой проволоки диаметром 3-4 мм. 2 1699 Черенок инструмента располагается под прямым углом к плоскости, в которой находятся иглы рабочего органа. На приведенной фигуре показан общий вид ручного почвообрабатывающего орудия для рыхления и глубокой очистки почвы от сорняков. Ручное орудие состоит из рабочего органа, образованного, с одной стороны, штырями-иглами 1, которые вставлены в отверстия П-образного кронштейна 2, имеющим гнездо 3 для насадки черенка 4, а с другой стороны - гребенки, образованной другими концами игл 1, накрученных на среднюю, горизонтальную часть проволочной скобы 5. Крепление двустороннего рабочего органа на кронштейне осуществляется посредством планки 6 и двух винтов 7. Работа с этим инструментом начинается с закрепления игл на выбранную для рыхления почвы длину, что достигается с помощью планки 6 и винтов крепления 7. Рыхление и очистка почвы от сорняков осуществляется заглублением игл в почву и протяжкой инструмента на себя. Этим достигается рыхление почвы на выбранную глубину и частичное отделение корней сорняков от почвы. После первой протяжки инструмент переворачивается гребенкой вниз. Производится вторая протяжка. Протяжку при этом осуществляют с небольшим (1-2 см) заглублением связывающей иглы горизонтальной части скобы. При этом производится дополнительное рыхление поверхности почвы, захват сорняков за стебли, вытягивание корней из разрыхленной почвы и сгребание их вместе с корнями, чем и достигается более глубокая и полная очистка почвы от сорняков. Использование этого инструмента обеспечивает рыхление почвы на заданную глубину, очистку почвы от сорняков более чем на 80 , значительно снижает затраты физической силы и увеличивает производительность труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: A01B 1/00

Метки: орудие, почвообрабатывающее, ручное
