Ручное орудие для прополки

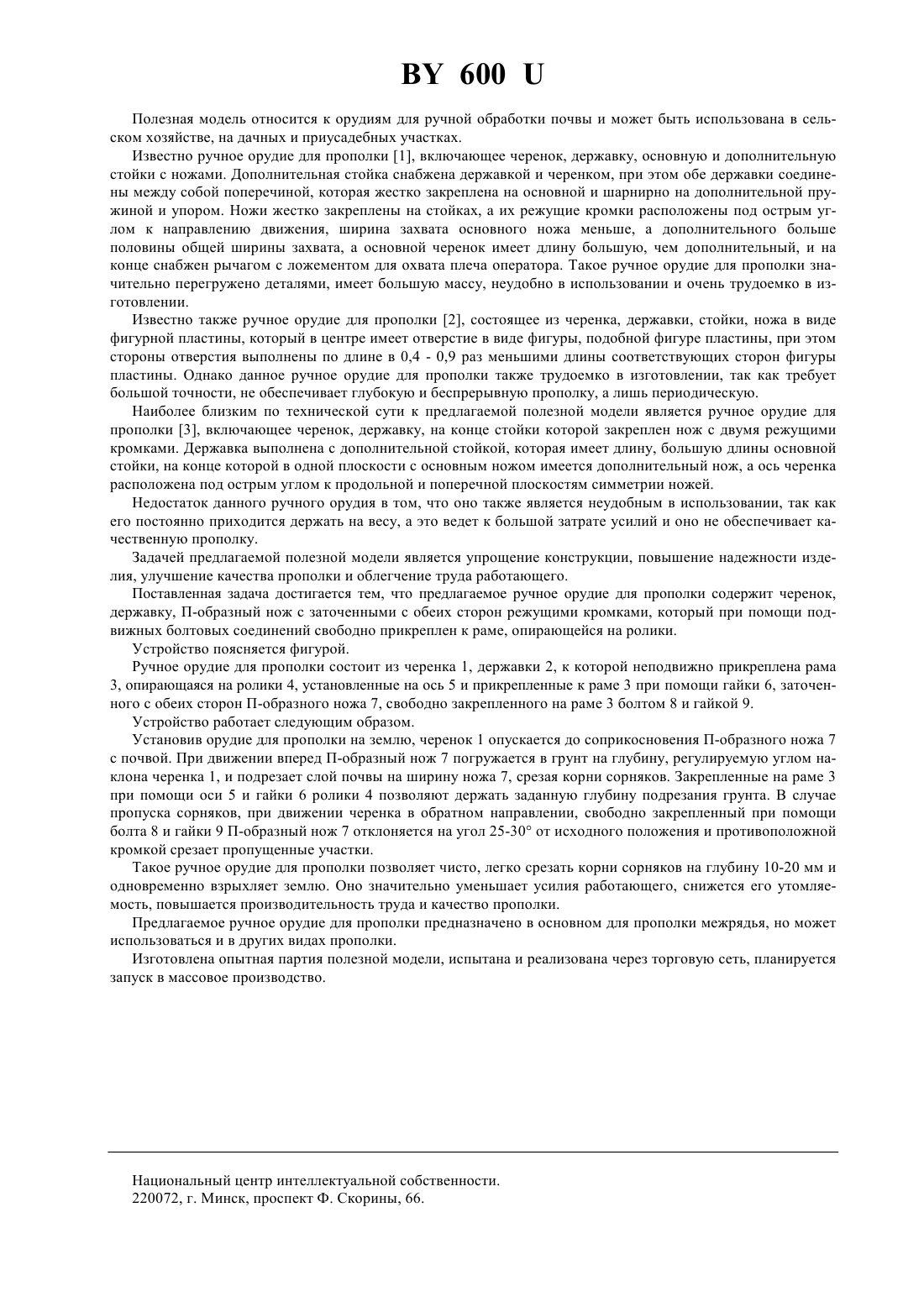

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РУЧНОЕ ОРУДИЕ ДЛЯ ПРОПОЛКИ(57) Ручное орудие для прополки, содержащее черенок, державку, раму, на которой закреплен нож, отличающееся тем, что нож заточен с обеих сторон и имеет П-образную форму, причем нож свободно закреплен на раме при помощи подвижных болтовых соединений, а рама опирается на ролики, установленные на ось,прикрепленную к раме гайками. 600 Полезная модель относится к орудиям для ручной обработки почвы и может быть использована в сельском хозяйстве, на дачных и приусадебных участках. Известно ручное орудие для прополки 1, включающее черенок, державку, основную и дополнительную стойки с ножами. Дополнительная стойка снабжена державкой и черенком, при этом обе державки соединены между собой поперечиной, которая жестко закреплена на основной и шарнирно на дополнительной пружиной и упором. Ножи жестко закреплены на стойках, а их режущие кромки расположены под острым углом к направлению движения, ширина захвата основного ножа меньше, а дополнительного больше половины общей ширины захвата, а основной черенок имеет длину большую, чем дополнительный, и на конце снабжен рычагом с ложементом для охвата плеча оператора. Такое ручное орудие для прополки значительно перегружено деталями, имеет большую массу, неудобно в использовании и очень трудоемко в изготовлении. Известно также ручное орудие для прополки 2, состоящее из черенка, державки, стойки, ножа в виде фигурной пластины, который в центре имеет отверстие в виде фигуры, подобной фигуре пластины, при этом стороны отверстия выполнены по длине в 0,4 - 0,9 раз меньшими длины соответствующих сторон фигуры пластины. Однако данное ручное орудие для прополки также трудоемко в изготовлении, так как требует большой точности, не обеспечивает глубокую и беспрерывную прополку, а лишь периодическую. Наиболее близким по технической сути к предлагаемой полезной модели является ручное орудие для прополки 3, включающее черенок, державку, на конце стойки которой закреплен нож с двумя режущими кромками. Державка выполнена с дополнительной стойкой, которая имеет длину, большую длины основной стойки, на конце которой в одной плоскости с основным ножом имеется дополнительный нож, а ось черенка расположена под острым углом к продольной и поперечной плоскостям симметрии ножей. Недостаток данного ручного орудия в том, что оно также является неудобным в использовании, так как его постоянно приходится держать на весу, а это ведет к большой затрате усилий и оно не обеспечивает качественную прополку. Задачей предлагаемой полезной модели является упрощение конструкции, повышение надежности изделия, улучшение качества прополки и облегчение труда работающего. Поставленная задача достигается тем, что предлагаемое ручное орудие для прополки содержит черенок,державку, П-образный нож с заточенными с обеих сторон режущими кромками, который при помощи подвижных болтовых соединений свободно прикреплен к раме, опирающейся на ролики. Устройство поясняется фигурой. Ручное орудие для прополки состоит из черенка 1, державки 2, к которой неподвижно прикреплена рама 3, опирающаяся на ролики 4, установленные на ось 5 и прикрепленные к раме 3 при помощи гайки 6, заточенного с обеих сторон П-образного ножа 7, свободно закрепленного на раме 3 болтом 8 и гайкой 9. Устройство работает следующим образом. Установив орудие для прополки на землю, черенок 1 опускается до соприкосновения П-образного ножа 7 с почвой. При движении вперед П-образный нож 7 погружается в грунт на глубину, регулируемую углом наклона черенка 1, и подрезает слой почвы на ширину ножа 7, срезая корни сорняков. Закрепленные на раме 3 при помощи оси 5 и гайки 6 ролики 4 позволяют держать заданную глубину подрезания грунта. В случае пропуска сорняков, при движении черенка в обратном направлении, свободно закрепленный при помощи болта 8 и гайки 9 П-образный нож 7 отклоняется на угол 25-30 от исходного положения и противоположной кромкой срезает пропущенные участки. Такое ручное орудие для прополки позволяет чисто, легко срезать корни сорняков на глубину 10-20 мм и одновременно взрыхляет землю. Оно значительно уменьшает усилия работающего, снижется его утомляемость, повышается производительность труда и качество прополки. Предлагаемое ручное орудие для прополки предназначено в основном для прополки межрядья, но может использоваться и в других видах прополки. Изготовлена опытная партия полезной модели, испытана и реализована через торговую сеть, планируется запуск в массовое производство. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
