Ручное орудие для прополки

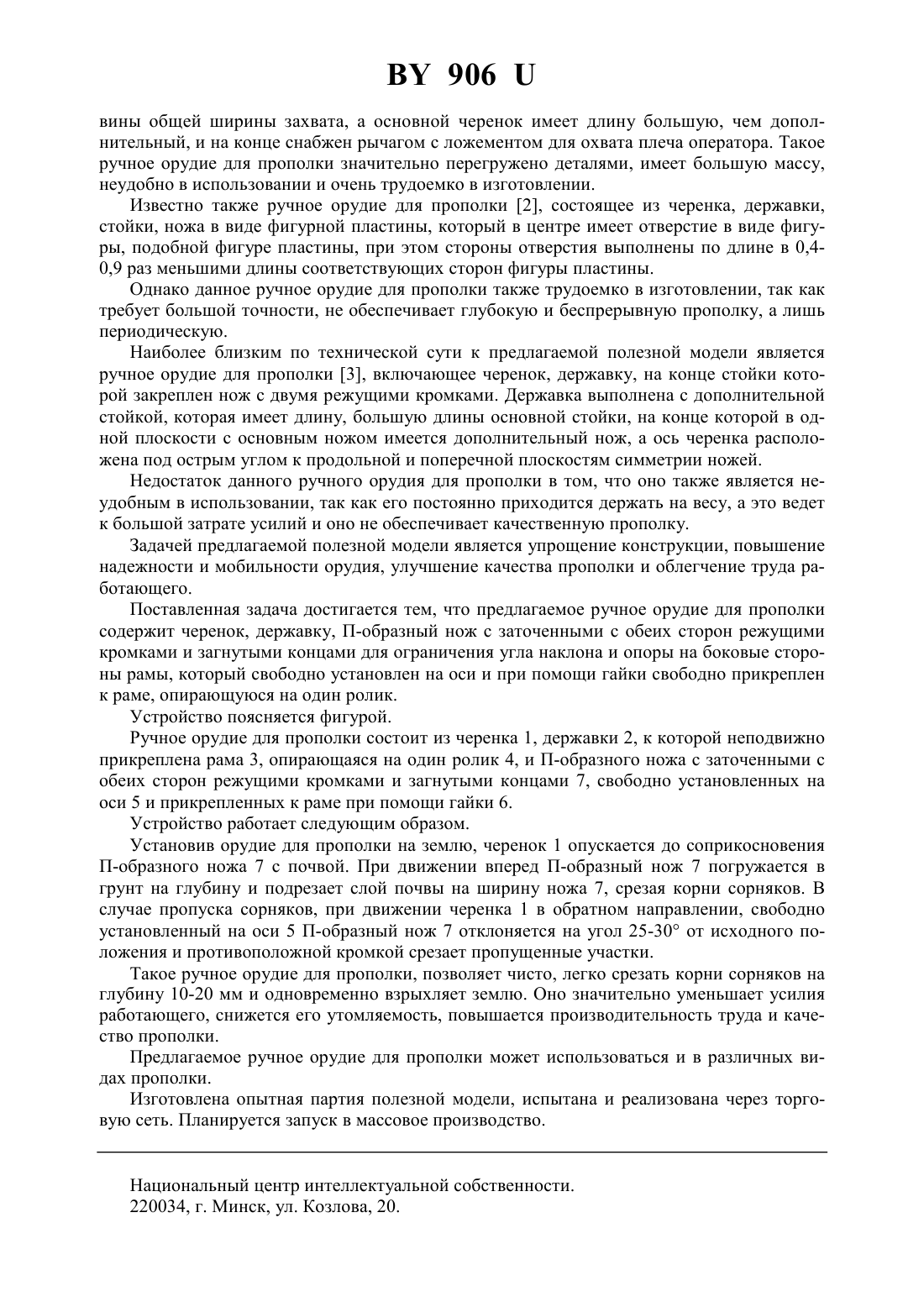

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РУЧНОЕ ОРУДИЕ ДЛЯ ПРОПОЛКИ(71) Заявитель Киргизов Владимир Иванович(72) Автор Киргизов Владимир Иванович(73) Патентообладатель Киргизов Владимир Иванович(57) Ручное орудие для прополки, содержащее черенок, державку, раму, на которой закреплен нож, отличающееся тем, что нож заточен с обеих сторон и имеет П-образную форму, а концы его загнуты для ограничения угла наклона, причем нож свободно установлен на оси и при помощи гайки свободно прикреплен к раме, опирающейся на один ролик. Полезная модель относится к орудиям для ручной обработки почвы и может быть использована в сельском хозяйстве, на дачных и приусадебных участках. Известно ручное орудие для прополки 1, включающее черенок, державку, основную и дополнительную стойки с ножами. Дополнительная стойка снабжена державкой и черенком, при этом обе державки соединены между собой поперечиной, которая жестко закреплена на основной и шарнирно на дополнительной пружиной и упором. Ножи жестко закреплены на стойках, а их режущие кромки расположены под острым углом к направлению движения, ширина захвата основного ножа меньше, а дополнительного больше поло 906 вины общей ширины захвата, а основной черенок имеет длину большую, чем дополнительный, и на конце снабжен рычагом с ложементом для охвата плеча оператора. Такое ручное орудие для прополки значительно перегружено деталями, имеет большую массу,неудобно в использовании и очень трудоемко в изготовлении. Известно также ручное орудие для прополки 2, состоящее из черенка, державки,стойки, ножа в виде фигурной пластины, который в центре имеет отверстие в виде фигуры, подобной фигуре пластины, при этом стороны отверстия выполнены по длине в 0,40,9 раз меньшими длины соответствующих сторон фигуры пластины. Однако данное ручное орудие для прополки также трудоемко в изготовлении, так как требует большой точности, не обеспечивает глубокую и беспрерывную прополку, а лишь периодическую. Наиболее близким по технической сути к предлагаемой полезной модели является ручное орудие для прополки 3, включающее черенок, державку, на конце стойки которой закреплен нож с двумя режущими кромками. Державка выполнена с дополнительной стойкой, которая имеет длину, большую длины основной стойки, на конце которой в одной плоскости с основным ножом имеется дополнительный нож, а ось черенка расположена под острым углом к продольной и поперечной плоскостям симметрии ножей. Недостаток данного ручного орудия для прополки в том, что оно также является неудобным в использовании, так как его постоянно приходится держать на весу, а это ведет к большой затрате усилий и оно не обеспечивает качественную прополку. Задачей предлагаемой полезной модели является упрощение конструкции, повышение надежности и мобильности орудия, улучшение качества прополки и облегчение труда работающего. Поставленная задача достигается тем, что предлагаемое ручное орудие для прополки содержит черенок, державку, П-образный нож с заточенными с обеих сторон режущими кромками и загнутыми концами для ограничения угла наклона и опоры на боковые стороны рамы, который свободно установлен на оси и при помощи гайки свободно прикреплен к раме, опирающуюся на один ролик. Устройство поясняется фигурой. Ручное орудие для прополки состоит из черенка 1, державки 2, к которой неподвижно прикреплена рама 3, опирающаяся на один ролик 4, и П-образного ножа с заточенными с обеих сторон режущими кромками и загнутыми концами 7, свободно установленных на оси 5 и прикрепленных к раме при помощи гайки 6. Устройство работает следующим образом. Установив орудие для прополки на землю, черенок 1 опускается до соприкосновения П-образного ножа 7 с почвой. При движении вперед П-образный нож 7 погружается в грунт на глубину и подрезает слой почвы на ширину ножа 7, срезая корни сорняков. В случае пропуска сорняков, при движении черенка 1 в обратном направлении, свободно установленный на оси 5 П-образный нож 7 отклоняется на угол 25-30 от исходного положения и противоположной кромкой срезает пропущенные участки. Такое ручное орудие для прополки, позволяет чисто, легко срезать корни сорняков на глубину 10-20 мм и одновременно взрыхляет землю. Оно значительно уменьшает усилия работающего, снижется его утомляемость, повышается производительность труда и качество прополки. Предлагаемое ручное орудие для прополки может использоваться и в различных видах прополки. Изготовлена опытная партия полезной модели, испытана и реализована через торговую сеть. Планируется запуск в массовое производство. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
